Réf. 2-0012MBS UBR-02 - Routeur BACnet/SC 2 ports LAN et 2 bus MS/TP
- Routage BACnet/SC, BACnet/IP, BACnet/Ethernet et MS/TP
- 2 ports Ethernet 10/100 Mbit/s : deux réseaux IP séparés
- 2 ports RS-485 pour deux bus MS/TP simultanés, 1 port RS-232
- Communication chiffrée TLS, accès autorisé, BBMD et Foreign Device
- 12 à 24 V AC ou DC, 2,1 W, IP20, rail DIN TS35
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Administrable, Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, RS-232, RS-485 |
| Usage | GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Réseaux BACnet MS/TP, BACnet/IP, BACnet/Ethernet (ISO 8802-3) et BACnet/SC, réseaux IP d'entreprise, superviseurs BACnet tous constructeurs |
| Variante | Version unique, référence 2-0012 |

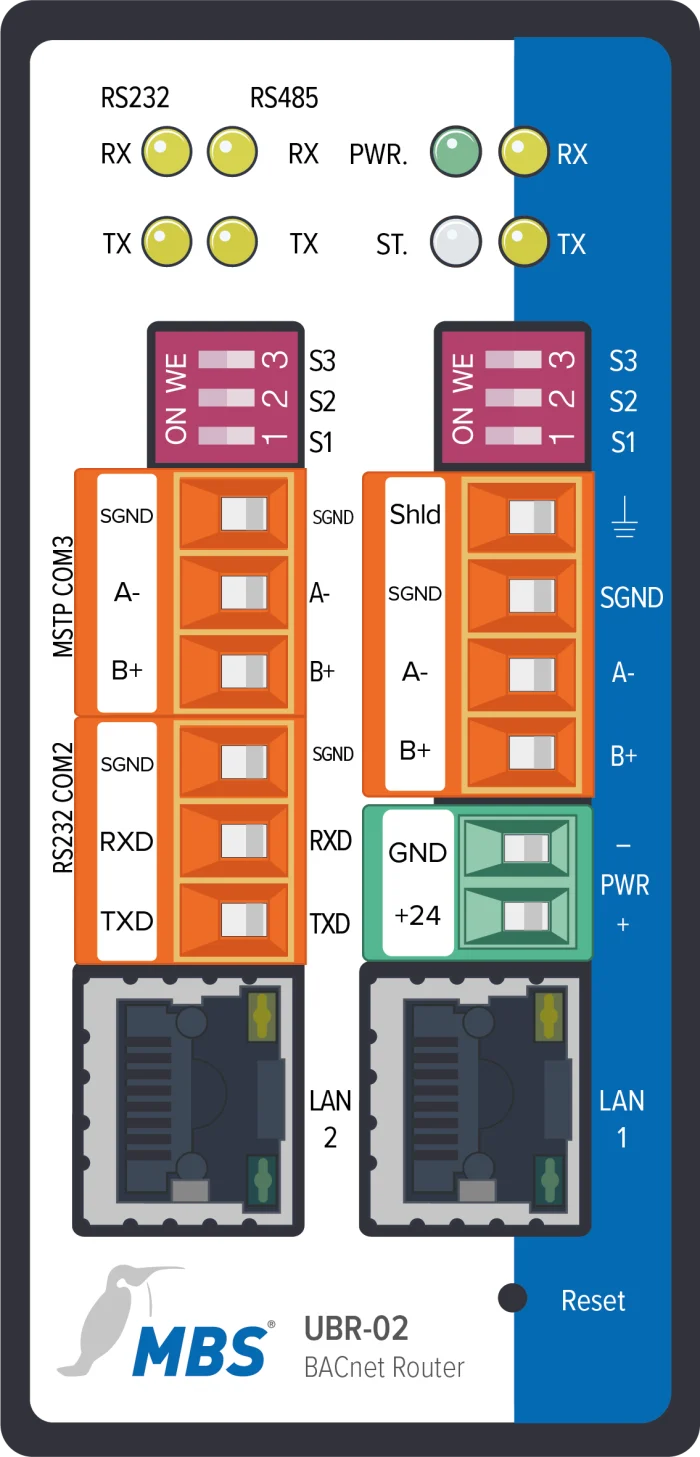

| Connecteur | 2 RJ45 Ethernet, borniers pour alimentation, COM1 et COM3 RS-485, COM2 RS-232 |
| Médias BACnet routés | MS/TP, BACnet/IP, BACnet/Ethernet, BACnet/SC |
| Température de fonctionnement | 0 à +45 °C |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- BACnet MS/TP
- BACnet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le MBS UBR-02 est un routeur BACnet/SC qui réunit dans un même réseau BACnet des bus MS/TP, des segments BACnet/Ethernet et des réseaux BACnet/IP. Avec deux ports Ethernet, il relie deux plages IP séparées, par exemple le réseau technique d'un bâtiment et le réseau informatique du site.
Grâce à BACnet Secure Connect, le trafic BACnet peut traverser le réseau d'entreprise de façon chiffrée et authentifiée, tandis que le niveau terrain reste isolé et invisible pour les utilisateurs non autorisés. Le UBR-02 s'adresse aux campus, hôpitaux et sites multi-bâtiments. Découvrez nos passerelles et routeurs BACnet, nos passerelles de protocoles et la gamme MBS GmbH.
Points forts du UBR-02
- 2 ports Ethernet RJ45 10/100 Mbit/s pour connecter deux réseaux IP distincts
- 2 ports RS-485 (COM1 et COM3) : deux bus BACnet MS/TP raccordés en même temps
- 1 port RS-232 (COM2) en complément
- BACnet/SC selon la révision 22 : chiffrement TLS, certificats, accès autorisé
- Modes BACnet/SC nœud normal, hub principal ou hub de secours, connexions directes
- BBMD avec filtre IP et Foreign Device pour les réseaux BACnet/IP routés
- Proxy esclave MS/TP avec détection automatique des esclaves
- Processeur ARM9, sans ventilateur, redémarrage automatique après coupure
Applications en bâtiment et sur site technique
- Campus hospitalier ou universitaire : un UBR-02 par bâtiment, le réseau du campus sert de support sécurisé vers la supervision centrale
- Tertiaire multi-locataires : séparation entre réseau GTB et réseau informatique tout en partageant l'infrastructure
- Chaufferies et sous-stations : deux bus MS/TP de régulateurs regroupés sur un seul routeur
- Exploitation : accès chiffré aux automates BACnet sans VPN ni VLAN dédié
Intégration et compatibilité
Le UBR-02 route les paquets entre MS/TP, Ethernet et IP pour former un réseau BACnet unique. Chaque port RS-485 dispose de ses interrupteurs DIP de polarisation et de terminaison 120 ohms. Les ports MS/TP fonctionnent en maître de 9 600 à 115 200 bauds et l'interface RS-485 est libre de potentiel selon le manuel.
En mettant plusieurs UBR-02 en relation, le trafic BACnet entre segments est tunnelisé, chiffré et soumis à autorisation. Les équipements BACnet locaux continuent de fonctionner sans modification. MBS présente cette approche comme plus simple à maintenir qu'un ensemble VPN ou VLAN, et administrable par les équipes BACnet elles-mêmes.
Le PICS publié par MBS déclare les profils B-RTR, B-BBMD et B-SCHUB, TLS 1.3, jusqu'à 100 connexions au hub et 100 entrées Foreign Device. L'interface web propose des pages dédiées aux connexions sécurisées, au chiffrement et aux certificats. Le produit reste compatible avec les équipements BACnet existants.
Versions disponibles
Le UBR-02 existe en une seule version, référence 2-0012. Pour un seul segment MS/TP, le UBR-01 Mk II suffit ; pour un réseau BACnet/SC de grande taille, voir le UBR-03.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 2-0012 |
| Révision BACnet | Révision 22 |
| Médias routés | BACnet/SC, BACnet/IP, BACnet/Ethernet (ISO 8802-3), BACnet MS/TP (RS-485) |
| Fonctions IP | BBMD avec filtre IP, Foreign Device |
| Sécurité | BACnet/SC, chiffrement TLS, accès autorisé |
| Ethernet | 2 ports RJ45 10/100 Mbit/s (LAN 1 et LAN 2) |
| Ports série | COM1 RS-485, COM2 RS-232 (TXD, RXD, SGND), COM3 RS-485 |
| MS/TP | Maître, 9 600 à 115 200 bauds |
| Réglages RS-485 | Interrupteurs DIP sur COM1 et COM3 : polarisation et terminaison 120 ohms |
| Processeur | ARM9 |
| Configuration | Serveur web intégré, serveur DHCP, packs de langues |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 2,1 W |
| Dimensions (H x L x P) | 100 x 48 x 70 mm, support rail DIN compris |
| Poids | 300 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE, UKCA, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- BACnet/IP
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Administrable, Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, BACnet MS/TP
- Usage
- GTB / intégration BMS
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Réseaux BACnet MS/TP, BACnet/IP, BACnet/Ethernet (ISO 8802-3) et BACnet/SC, réseaux IP d'entreprise, superviseurs BACnet tous constructeurs
- Variante
- Version unique, référence 2-0012
- Connecteur
- 2 RJ45 Ethernet, borniers pour alimentation, COM1 et COM3 RS-485, COM2 RS-232
- Médias BACnet routés
- MS/TP, BACnet/IP, BACnet/Ethernet, BACnet/SC
- Température de fonctionnement
- 0 à +45 °C
Contenu et accessoires compatibles
- Routeur avec support rail DIN
- Alimentation 24 V : voir nos alimentations rail DIN
- Câbles bus RS-485 blindés pour les liaisons MS/TP
Documentation
Questions fréquentes
À quoi servent les deux ports Ethernet du UBR-02 ?
Ils raccordent deux plages IP séparées, par exemple le réseau technique d'un bâtiment et le réseau d'entreprise. Le routeur fait transiter le trafic BACnet entre les deux sans fusionner les réseaux.
Peut-on raccorder deux bus MS/TP sur un seul UBR-02 ?
Oui. Les ports COM1 et COM3 sont deux interfaces RS-485 indépendantes, chacune avec ses réglages de polarisation et de terminaison. Le routeur se raccorde ainsi à deux bus BACnet MS/TP simultanément.
Le UBR-02 remplace-t-il un VPN pour la GTB ?
Pour le trafic BACnet, BACnet/SC chiffre et authentifie les échanges entre routeurs à travers le réseau d'entreprise. MBS le présente comme une alternative plus simple à maintenir qu'un VPN ou un VLAN dédié. Le besoin exact dépend de la politique de sécurité du site.
Quelle différence avec le UBR-03 ?
Le UBR-03 a un processeur ARM Cortex double cœur, deux ports Gigabit et la révision BACnet 26, pour les grands réseaux BACnet/SC. Il n'a qu'un port MS/TP. Le UBR-02 garde l'avantage de deux bus MS/TP et d'une alimentation AC ou DC.
Le UBR-02 est-il compatible avec mes équipements BACnet actuels ?
Oui. MBS indique que le routeur est rétrocompatible : les équipements BACnet/IP, BACnet/Ethernet et MS/TP existants communiquent avec lui sans modification.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le UBR-02
Envoyez-nous votre architecture (bâtiments, réseaux IP, bus MS/TP, projet BACnet/SC) : un technicien vous répond sous 24 h ouvrées. Nous dimensionnons le nombre de routeurs avec vous, avec des tarifs selon les quantités.
