ControlByWEB X-12s - Module d'extension 8 relais pour X-400 et X-600M
- 8 relais SPST (Form A) à commande indépendante, 125 V AC ou 30 V DC
- 2,5 A au total par groupe de 4 relais à commun partagé
- Alimenté par le bus d'extension RS-485 du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, boîtier 35,7 mm de large, 136 g
- Sécurité UL 61010-1 et CSA C22.2, CEM FCC classe B
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 8 relais SPST (Form A), 125 V AC ou 30 V DC, 2,5 A au total par groupe de 4 relais à commun partagé |
| Connecteur | bornier débrochable 14 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points |
| Consommation | 7 mA (relais au repos) à 133 mA (8 relais actifs) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

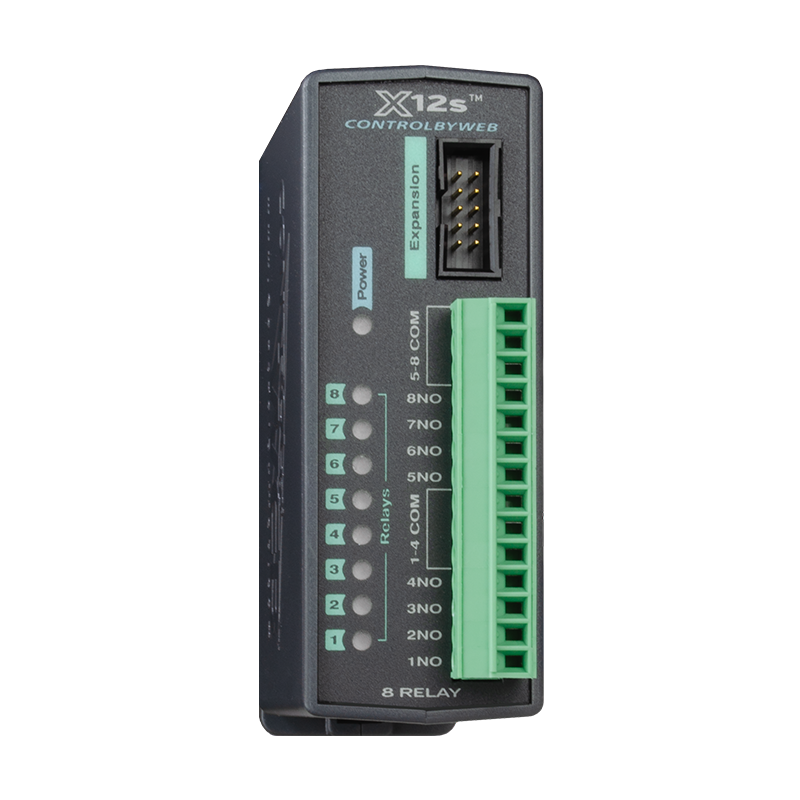

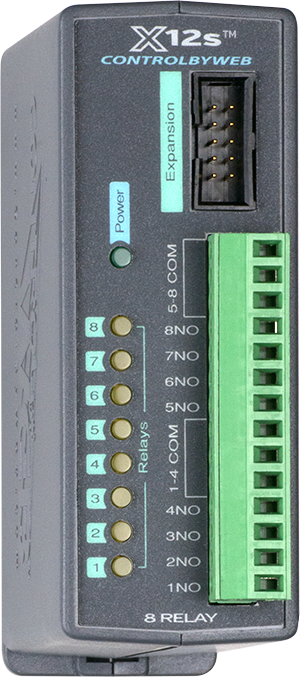

Le ControlByWEB X-12s est un module 8 relais qui ajoute huit sorties de commande à un contrôleur X-400 ou X-600M. Il convient aux charges modérées que l'on rencontre partout en exploitation de bâtiment : électrovannes, sirènes et alarmes, voyants de signalisation, contacts de validation vers une centrale ou un automate tiers.
Les huit relais SPST (Form A) sont commandés indépendamment et répartis en deux groupes de quatre à commun partagé. Le module reçoit alimentation et communication par le câble nappe du contrôleur, sans raccordement supplémentaire. Toute la configuration se fait dans les pages web du contrôleur maître : nom de chaque relais, mode marche/arrêt ou impulsion, planning et règles logiques.
Points forts du X-12s
- 8 relais SPST (Form A) à commande indépendante
- Tension maximale 125 V AC ou 30 V DC
- 2,5 A au total pour chaque groupe de 4 relais à commun partagé
- Durée de vie : 100 000 manœuvres électriques et 5 millions de cycles mécaniques (minimum)
- Mode marche/arrêt ou impulsion de 0,1 à 86 400 s
- 9 voyants : présence tension et état des relais 1 à 8
- Alimentation par le bus d'extension, 133 mA maximum sous 24 V DC
- Boîtier rail DIN de 35,7 mm de large, polycarbonate UL94 V0
Applications en bâtiment et sur site technique
- Tertiaire : commande d'électrovannes d'arrosage, de vannes d'isolement ou de registres motorisés à faible courant.
- Sûreté : déclenchement de sirènes, de flashs ou de reports d'alarme vers une centrale d'intrusion.
- Signalisation : voyants d'état sur un tableau technique ou une salle de contrôle.
- Interfaçage GTB : contacts secs de validation ou de délestage vers une régulation CVC existante.
- Sites distants : commutation de petits équipements (modem, caméra, éclairage de baie) en très basse tension.
Intégration et compatibilité
Le X-12s n'a pas d'interface réseau propre. Il se branche sur le bus d'extension d'un contrôleur X-400 ou X-600M, qui le détecte et publie ses relais sur le réseau. Le X-600M accepte jusqu'à 64 modules d'extension et 1 024 points d'E/S selon le constructeur, avec Modbus, SNMP, pair à pair et scripts LUA ; le X-400 vise les systèmes jusqu'à 64 points d'E/S.
Une GTB peut commander les relais par Modbus TCP via le contrôleur, et un événement local (entrée, seuil de température, planning) peut aussi les piloter. Comparez avec nos autres modules E/S Ethernet et Modbus, nos contrôleurs programmables et RTU ou l'ensemble de la gamme ControlByWEB.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Courant disponible sur le bus : 1,7 A au maximum pour l'ensemble des modules
- Supervision : pages web, Modbus, SNMP via le contrôleur, ControlByWEB Cloud en option
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-12s | Référence unique : 8 relais SPST 2,5 A par groupe | Électrovannes, alarmes, voyants et contacts secs de validation |
Caractéristiques techniques
| Référence | X-12s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 8, SPST (Form 1A), commande indépendante |
| Tension maximale | 125 V AC ; 30 V DC |
| Courant maximal | 2,5 A au total pour chaque groupe de 4 relais à commun partagé |
| Type de charge | usage général |
| Résistance de contact | inférieure à 100 milliohms (initiale) |
| Durée de vie électrique | 100 000 manœuvres (minimum) |
| Durée de vie mécanique | 5 millions de cycles (minimum) |
| Modes de relais | marche/arrêt ou impulsion, 0,1 à 86 400 s |
| Catégorie | surtension catégorie II, degré de pollution 2 |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 7 mA relais au repos, 133 mA relais actifs |
| Consommation sous 12 V DC | 12 mA relais au repos, 258 mA relais actifs |
| Consommation sous 9 V DC | 16 mA relais au repos, 344 mA relais actifs |
| Bornier de relais | 14 points débrochable, pas de 3,81 mm, fil 16 à 28 AWG |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm, alimentation et communication RS-485 |
| Voyants | 9 : présence tension, bobines des relais 1 à 8 |

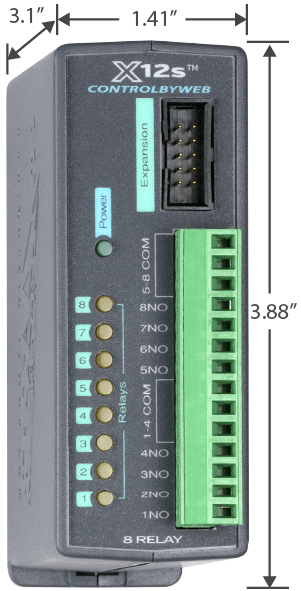

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +50 °C (manuel et page produit) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 8 relais SPST (Form A), 125 V AC ou 30 V DC, 2,5 A au total par groupe de 4 relais à commun partagé
- Connecteur
- bornier débrochable 14 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points
- Consommation
- 7 mA (relais au repos) à 133 mA (8 relais actifs) sous 24 V DC
Contenu et accessoires compatibles
Le X-12s se raccorde au contrôleur par le câble d'extension ControlByWEB, vendu séparément, avec un connecteur par module. Il s'associe à un contrôleur X-400 ou X-600M et, si le bus est chargé, à l'injecteur d'alimentation X-PINJECT. Pour des charges plus fortes, le X-11s (20 A) ou le X-20s (15 A) prennent le relais.
Documentation
Questions fréquentes
Chaque relais du X-12s supporte-t-il 2,5 A ?
Non. Les relais sont regroupés par quatre sur un commun partagé, et la valeur de 2,5 A est le total admissible pour chaque groupe. Répartissez les charges entre les deux groupes et restez sous 125 V AC ou 30 V DC.
Les relais du X-12s sont-ils inverseurs ?
Non, ce sont des contacts SPST (Form A), normalement ouverts. Si vous avez besoin d'un contact inverseur, le X-21s propose 4 relais SPDT (Form C) de même calibre.
Le X-12s peut-il commander une électrovanne 24 V AC ?
Oui. La commande d'électrovannes fait partie des usages cités par le constructeur, et 24 V AC reste sous la limite de 125 V AC ; respectez 2,5 A au total par groupe de quatre relais. Pour une bobine inductive, un circuit d'écrêtage côté charge est une bonne pratique.
Comment la GTB pilote-t-elle les relais ?
Par l'intermédiaire du contrôleur X-400 ou X-600M, qui expose les relais de ses modules d'extension en Modbus TCP et sur ses pages web. Le module lui-même n'a pas d'adresse IP.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-12s
Précisez le nombre de sorties, la tension et le courant des charges et le contrôleur prévu : nous revenons vers vous sous 24 h ouvrées avec une proposition argumentée. Les tarifs sont établis selon les quantités et la configuration.
