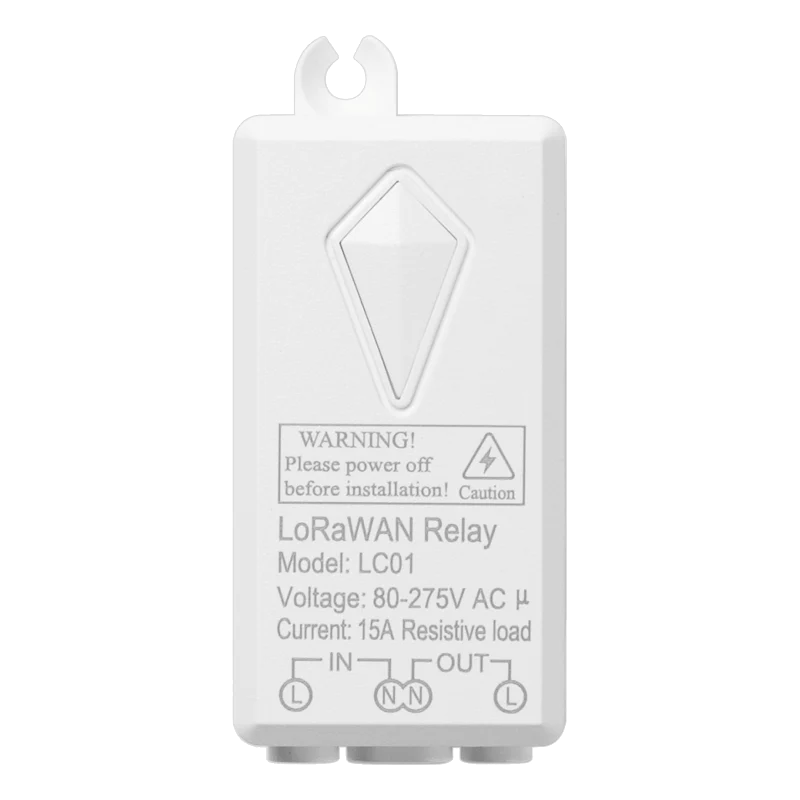

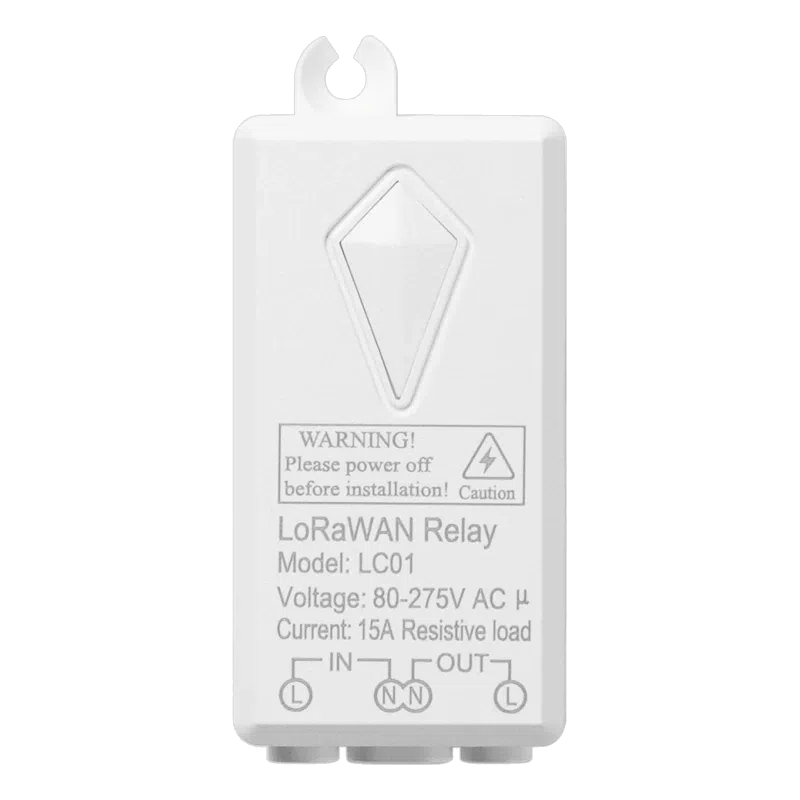

Réf. LC01Dragino LC01 - Relais LoRaWAN classe C 15 A pour pilotage à distance
- Relais LoRaWAN classe C : commande reçue sans attendre l'émission périodique
- Alimentation et commutation de 80 à 275 V AC, charge résistive jusqu'à 15 A
- Déclenchement au passage par zéro et endurance annoncée de 400 000 manoeuvres
- Protections contre surintensité, surtension, court-circuit et échauffement
- Journalisation horodatée de l'état du relais, bande EU868 pour la France
| Connectivité radio | LoRaWAN |
|---|---|
| Entrées et sorties | Sortie relais |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Tension d'alimentation | 80 à 275 V AC |
| Pouvoir de coupure | 15 A en charge résistive |
| Endurance | 400 000 manoeuvres |
| Classe LoRaWAN | Classe C (écoute permanente) |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le relais LoRaWAN Dragino LC01 commande à distance un appareil électrique ou un circuit d'éclairage alimenté entre 80 et 275 V AC, jusqu'à 15 A en charge résistive. Il fonctionne en classe C : il écoute le réseau en permanence et exécute un ordre de marche ou d'arrêt dès sa réception.
Il s'adresse aux intégrateurs GTB, exploitants multisites et services techniques qui veulent piloter des équipements sans tirer de câble de commande : éclairage, ventilation, chauffage d'appoint, pompes ou prises dédiées. Le déclenchement au passage par zéro et les protections intégrées prolongent la durée de vie du contact et sécurisent l'installation.
Points forts du LC01
- Alimentation et commutation de 80 à 275 V AC, charge résistive jusqu'à 15 A
- LoRaWAN classe C : latence réduite pour les ordres envoyés par le serveur
- Déclenchement au passage par zéro (zero-crossing) breveté, endurance annoncée de 400 000 manoeuvres
- Protections intégrées contre surintensité, surtension, court-circuit et élévation de température
- Boîtier en polycarbonate ignifuge avec additifs anti-UV
- Commande temporisée : retour automatique à l'état initial après une durée réglable (6 s minimum)
- Journalisation horodatée des états, relue par le serveur à la demande après une coupure réseau
- Fonctionnement de -40 à +70 °C, émission jusqu'à +22 dBm, sensibilité de -139 dBm
Applications en bâtiment et sur site technique
- Tertiaire : extinction programmée de circuits d'éclairage ou de prises en dehors des heures d'occupation.
- Collectivités et enseignement : commande à distance de radiateurs ou de ventilateurs dans des bâtiments dispersés, sans GTB filaire.
- Logistique et industrie : marche et arrêt d'équipements auxiliaires (extracteur, pompe de relevage, chauffage hors gel) depuis la supervision.
- Sites techniques distants : redémarrage d'un équipement par coupure temporisée de son alimentation.
- Éclairage extérieur et parkings : pilotage depuis une plateforme IoT, avec retour d'état à chaque commande.
Intégration et compatibilité
Le LC01 rejoint le réseau en OTAA, configuré par défaut en classe C. Ses clés (DevEUI, AppEUI, AppKey) sont fournies dans l'emballage : il suffit de les saisir sur le serveur réseau en sélectionnant la classe C, puis d'activer le relais par son bouton. The Things Stack, ChirpStack et Loriot sont compatibles, y compris pour la synchronisation horaire utilisée par la journalisation. Dragino publie le décodeur de trames : horodatage, type d'événement (battement de cœur, accusé de commande) et état du relais.
Le relais se pilote par liaison descendante (downlink) : ouverture ou fermeture, commande temporisée, mode confirmé, intervalle d'émission (1 heure par défaut). Il se raccorde à toute passerelle LoRaWAN ; la commande peut ensuite venir d'une plateforme IoT ou de la GTB via MQTT, Modbus TCP ou BACnet/IP selon le middleware retenu. Le firmware se met à jour sans fil (OTA), ce qui permet aussi de changer de bande de fréquences. Comparez avec nos autres relais IP et relais pilotés et nos modules d'entrées et sorties LoRaWAN.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Relais de puissance piloté en LoRaWAN |
| Tension d'alimentation et de charge | 80 à 275 V AC |
| Courant commuté | 15 A en charge résistive |
| Raccordement | Deux bornes d'entrée et deux bornes de sortie de puissance |
| Endurance du relais | 400 000 manoeuvres |
| Commutation | Déclenchement au passage par zéro |
| Protections | Surintensité, surtension, court-circuit, élévation de température |
| Boîtier | Polycarbonate ignifuge, additifs anti-UV |
| Température de fonctionnement | -40 à +70 °C |
| Réseau | LoRaWAN, classe C, activation OTAA |
| Bandes de fréquences | EU868, US915, AU915, AS923, KR920, IN865, EU433, CN470, RU864, MA869 (selon commande) |
| Radio | Jusqu'à +22 dBm en émission, sensibilité jusqu'à -139 dBm |
| Intervalle d'émission par défaut | 1 heure, réglable |
| Journalisation | États horodatés, relecture par commande descendante |
| Commande locale | Appui de plus de 10 s sur le bouton pour inverser l'état du relais (firmware 1.0.2 et suivants) |
| Mise à jour | OTA sans fil ou port de programmation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Entrées et sorties
- Sortie relais
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Secteur 100-240 V AC
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Tension d'alimentation
- 80 à 275 V AC
- Pouvoir de coupure
- 15 A en charge résistive
- Endurance
- 400 000 manoeuvres
- Classe LoRaWAN
- Classe C (écoute permanente)
Contenu et accessoires compatibles
Livré avec un relais LC01 et sa fiche d'enregistrement LoRaWAN. Prévoyez une passerelle LoRaWAN si le site n'est pas couvert. Pour plusieurs sorties ou des entrées de contrôle sur un même point, le module LT-22222-L est une alternative.
Documentation
Questions fréquentes
Pourquoi un relais en classe C ?
En classe A, un équipement LoRaWAN n'écoute le réseau qu'après chacune de ses émissions : un ordre peut attendre jusqu'au prochain envoi. En classe C, le LC01 écoute en permanence et applique la commande dès sa réception. C'est possible parce qu'il est alimenté sur le secteur et non sur pile.
Quelles charges peut-on commander ?
Le LC01 commute des appareils alimentés entre 80 et 275 V AC, jusqu'à 15 A en charge résistive (chauffage, éclairage résistif). Pour des charges inductives ou des moteurs, vérifiez le courant d'appel et prévoyez si besoin un contacteur commandé par le relais.
Que se passe-t-il si la liaison LoRaWAN est coupée ?
À partir du firmware 1.0.2, un appui de plus de 10 secondes sur le bouton inverse l'état du relais en local, sans passer par le réseau. La journalisation conserve les états horodatés, que le serveur peut relire par commande descendante au retour de la liaison.
Peut-on programmer une impulsion ou une coupure temporisée ?
Oui. Une commande descendante définit l'état à appliquer et la durée de maintien, 6 secondes minimum, après laquelle le relais revient à son état initial ou bascule dans l'état inverse. Utile pour redémarrer un équipement à distance.
Quelle différence avec le LT-22222-L ?
Le LC01 est un relais de puissance unique alimenté en 80 à 275 V AC, prêt à commuter 15 A. Le LT-22222-L est un module d'entrées et sorties alimenté en basse tension, avec 2 entrées, 2 sorties et 2 relais, plutôt destiné à l'interface avec des automatismes.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LC01
Décrivez les équipements à piloter, leur puissance et le nombre de points : nous vous répondons sous 24 h ouvrées avec un conseil sur le câblage, la passerelle et l'intégration à votre supervision. Les tarifs sont établis selon les quantités.
