ORing SFP100B - Module SFP BiDi 100 Mbit/s sur une seule fibre optique
- Module SFP BiDi 100Base-BX (IEEE 802.3ah), une seule fibre, connecteur LC simplex
- 2 km en multimode, 20, 40 ou 60 km en monomode
- Paires 1310/1550 nm : SFP100B3 d’un côté, SFP100B5 de l’autre
- Bilan de liaison de 18 à 29 dB selon la portée
- Versions 0 à +70 °C ou -40 à +85 °C, option diagnostic DDM
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | Réseau industriel, Salle serveur / datacenter |
| Fonctions réseau | Ports SFP / fibre |
| Compatibilité | Cages SFP 100 Mbit/s des switchs et convertisseurs ORing |
| Autonomie | Sans objet (alimenté) |
| Débit | 100 Mbit/s |
| Connecteur | LC simplex |
| Longueur d'onde | 1310 / 1550 nm (BiDi) |
| Température de fonctionnement | 0 à +70 °C ou -40 à +85 °C (versions -I) |
| Distance | 2 km (multimode), 20 km (monomode), 40 km (monomode), 60 km (monomode) |
| Émission / réception | TX 1310 / RX 1550 nm, TX 1550 / RX 1310 nm |
| Température | 0 à +70 °C, -40 à +85 °C |
| DDM | Sans DDM, Avec DDM |
- Aucune (filaire)
- Ethernet
- Fibre optique
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le module SFP BiDi 100 Mbit/s ORing SFP100B transporte une liaison Fast Ethernet complète sur une seule fibre optique, grâce à deux longueurs d'onde (1310 et 1550 nm) qui circulent en sens opposés. Il s'insère dans une cage SFP de switch ou de convertisseur et se monte toujours par paire.
Il sert aux intégrateurs et exploitants qui manquent de fibres libres entre deux bâtiments, ou qui veulent réserver les fibres d'un câble à d'autres usages. La gamme couvre 2 km en multimode et jusqu'à 60 km en monomode. Voir aussi nos convertisseurs fibre et modules SFP ORing.
Points forts du SFP100B
- 100Base-BX conforme IEEE 802.3ah, format SFP remplaçable à chaud
- Une seule fibre, connecteur LC simplex
- Multimode 2 km, monomode 20, 40 et 60 km
- Bilan de liaison : 18 dB (2 km et 20 km), 26 dB (40 km), 29 dB (60 km)
- Alimentation 3,3 V unique, laser de classe 1 (EN 60825-1)
- Versions industrielles -40 à +85 °C et options DDM
Applications en bâtiment et sur site technique
- Raccordement d'un bâtiment annexe ou d'un local technique distant sur une fibre restée libre.
- Réseau de GTB ou de contrôle d'accès d'un campus avec un câble optique déjà très occupé.
- Liaisons de télégestion de collectivités ou de réseaux d'eau sur de longues distances.
- Armoires extérieures et locaux non chauffés avec les versions -40 à +85 °C.
Intégration et compatibilité
Le SFP100B se monte dans les cages SFP 100 Mbit/s des switchs Ethernet industriels et des convertisseurs fibre. Chaque liaison associe un module B3 et un module B5 de même distance. Le trafic transporté (Modbus TCP, BACnet/IP, SNMP, vidéo) est indifférent au module.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SFP100B3-MM / SFP100B5-MM (-I, -I-DDM) | Multimode, 2 km | Liaisons intra-site |
| SFP100B3-SS20 / SFP100B5-SS20 (-I, -I-DDM) | Monomode, 20 km | Liaisons entre bâtiments |
| SFP100B3-SS40 / SFP100B5-SS40 (-I, -I-DDM) | Monomode, 40 km | Réseaux étendus |
| SFP100B3-SS60 / SFP100B5-SS60 (-I) | Monomode, 60 km | Très longues distances |
Caractéristiques techniques
| Modèle | Fibre | Distance | Puissance émise | Sensibilité / saturation | Bilan |
|---|---|---|---|---|---|
| SFP100B3/B5-MM | Multimode | 2 km | -10 à 0 dBm | -28 dBm / 0 dBm | 18 dB |
| SFP100B3/B5-SS20 | Monomode 9/125 µm | 20 km | -14 à -8 dBm | -32 dBm / 0 dBm | 18 dB |
| SFP100B3/B5-SS40 | Monomode 9/125 µm | 40 km | -8 à 0 dBm | -34 dBm / 0 dBm | 26 dB |
| SFP100B3/B5-SS60 | Monomode 9/125 µm | 60 km | -5 à 0 dBm | -34 dBm / 0 dBm | 29 dB |
| Débit | 100 Mbit/s |
|---|---|
| Norme | IEEE 802.3ah 100Base-BX |
| Connecteur | LC simplex |
| Longueurs d'onde | B3 : émission 1310 nm, réception 1550 nm ; B5 : émission 1550 nm, réception 1310 nm |
| Alimentation | 3,3 V (3,1 à 3,5 V), 200 mA max |
| Température de fonctionnement | 0 à +70 °C ; -40 à +85 °C (versions -I) |
| Température de stockage | -40 à +85 °C |
| Sécurité laser | Classe 1, EN 60825-1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- Salle serveur / datacenter, Réseau industriel
- Fonctions réseau
- Ports SFP / fibre
- Compatibilité
- Cages SFP 100 Mbit/s des switchs et convertisseurs ORing
- Autonomie
- Sans objet (alimenté)
- Débit
- 100 Mbit/s
- Connecteur
- LC simplex
- Longueur d'onde
- 1310 / 1550 nm (BiDi)
- Température de fonctionnement
- 0 à +70 °C ou -40 à +85 °C (versions -I)
- Distance
- 2 km (multimode), 20 km (monomode), 40 km (monomode), 60 km (monomode)
- Émission / réception
- TX 1310 / RX 1550 nm, TX 1550 / RX 1310 nm
- Température
- 0 à +70 °C, -40 à +85 °C
- DDM
- Sans DDM, Avec DDM
Contenu et accessoires compatibles
Module livré seul. Prévoir des jarretières LC simplex adaptées au type de fibre et, sur une liaison longue portée de faible longueur, un atténuateur optique ORing FAT-LC.
Documentation
Questions fréquentes
Pourquoi faut-il deux références différentes aux deux extrémités ?
Un module BiDi émet sur une longueur d'onde et reçoit sur l'autre. Une liaison associe donc un SFP100B3 (émission 1310 nm, réception 1550 nm) à un SFP100B5 (émission 1550 nm, réception 1310 nm), de même distance.
Quel intérêt par rapport à un SFP duplex classique ?
Le module BiDi n'utilise qu'une seule fibre au lieu de deux. Il double la capacité d'un câble existant ou permet d'exploiter une fibre isolée restée libre.
Ces modules fonctionnent-ils dans une cage SFP Gigabit ?
Ils fonctionnent à 100 Mbit/s (100Base-BX, IEEE 802.3ah). La cage SFP du switch doit accepter le 100 Mbit/s : vérifiez la compatibilité dans la fiche du switch avant commande.
À quoi correspondent les suffixes -I et -DDM ?
Le suffixe -I désigne la version -40 à +85 °C, les autres versions fonctionnent de 0 à +70 °C. Le suffixe -DDM ajoute le diagnostic numérique (Digital Diagnostic Monitoring) que les switchs administrables compatibles peuvent lire.
Demander un devis pour le SFP100B
Indiquez la distance, le type de fibre et le switch hôte : nous vous confirmons la paire de références sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

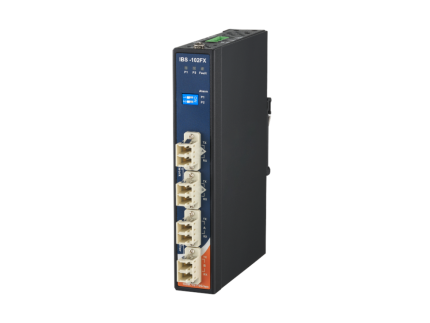

ORing IBS-102FX - Switch de bypass fibre optique industriel 2 ports LC
- Aucune (filaire)
- Fibre optique
- Très basse tension DC (5 à 60 V)
ORing IGMC - Convertisseur fibre optique Gigabit industriel SFP ou SC rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique

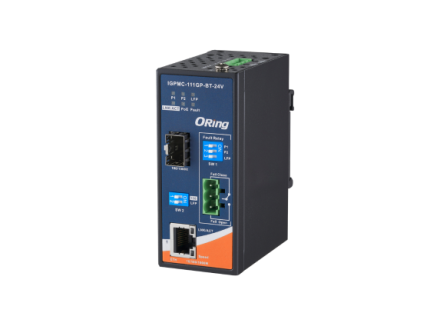

ORing IGPMC-111GP-BT-24V - Convertisseur fibre PoE 802.3bt 90 W industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IMC-121FB - Convertisseur fibre optique Ethernet 100 Mbit/s 2 RJ45 SC
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing

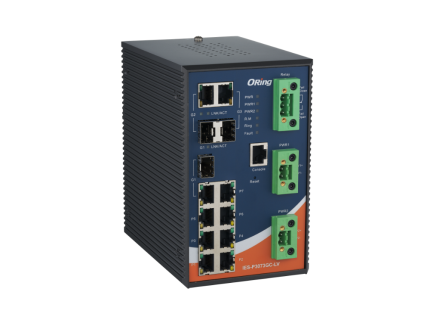

ORing IES-P3073GC - Switch manageable IEC 61850-3 10 ports dont 3 combo Gigabit
