ATOP EF24L - Convertisseur de média industriel Gigabit vers fibre, LFP
- Conversion 10/100/1000BASE-T(X) RJ45 vers fibre 100/1000BASE-(F)X
- Fibre SC multimode 550 m, monomode 10 km ou emplacement SFP
- Link Fault Pass-Through (LFP), trames jumbo de 10 Ko, réglages par commutateur DIP
- Double entrée d'alimentation 9 à 48 VDC, boîtier métal IP30 rail DIN
- Fonctionnement de -40 à 70 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Ports | 1 x RJ45 10/100/1000BASE-T(X), 1 x fibre 100/1000BASE-(F)X (SC ou emplacement SFP) |
| Connecteur | SC ou SFP (fibre), RJ45, bornier 5 broches débrochable (alimentation) |
| Température de fonctionnement | -10 à 70 °C ; -40 à 70 °C pour les versions -T |
| Fibre | Multimode SC 550 m, Monomode SC 10 km, Slot SFP |
| Température | -40 à 70 °C, -10 à 70 °C |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités

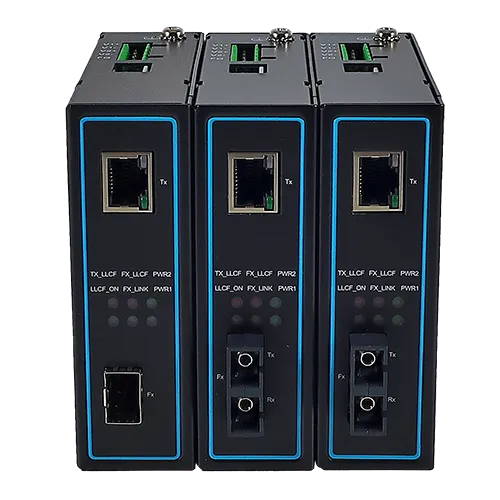

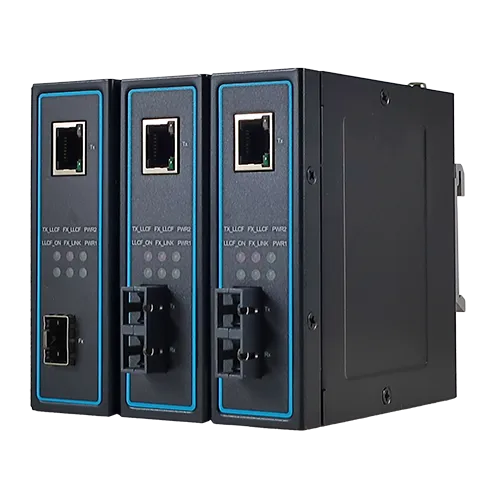

Le convertisseur fibre Gigabit ATOP EF24L relie un port cuivre RJ45 10/100/1000 Mbit/s à une liaison optique 100/1000BASE-(F)X. Il existe avec fibre SC intégrée, multimode 550 m ou monomode 10 km, ou avec un emplacement SFP pour choisir librement le module optique.
Compact et robuste, il s'adresse aux intégrateurs réseau, GTB et vidéoprotection qui doivent prolonger un réseau Gigabit entre bâtiments, vers une caméra éloignée ou à travers un environnement perturbé. Boîtier métal de 32 mm pour rail DIN, double alimentation basse tension, versions -T de -40 à 70 °C. Voir aussi nos convertisseurs fibre et modules SFP et la gamme ATOP.
Points forts de l'EF24L
- Conversion 10/100/1000BASE-T(X) vers 100/1000BASE-(F)X
- Fibre SC multimode 550 m (1000BASE-SX) ou monomode 10 km (1000BASE-LX), ou emplacement SFP
- Link Fault Pass-Through (LFP) pour propager une coupure au matériel raccordé
- Trames jumbo jusqu'à 10 Ko
- Commutateur DIP : vitesse fibre, transparence de lien, négociation fibre, limite des trames jumbo
- Double entrée 9 à 48 VDC, 0,3 A max sous 9 VDC, protection contre l'inversion de polarité
- Boîtier métal IP30 de 32 x 101 x 101 mm, 320 à 330 g
- -40 à 70 °C (versions -T), MTBF annoncé de 47 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Liaison Gigabit entre bâtiments d'un campus tertiaire, universitaire ou hospitalier
- Raccordement de caméras IP ou de points d'accès éloignés au-delà de 100 m de câble cuivre
- Extension du réseau GTB vers une chaufferie, une sous-station ou un parking
- Sites industriels et logistiques : traversée de zones perturbées, armoires extérieures en version -T
- Remplacement simple d'un convertisseur Gigabit obsolète en armoire rail DIN
Intégration et compatibilité
L'EF24L est transparent pour tous les protocoles Ethernet : BACnet/IP, Modbus TCP, MQTT, SNMP ou vidéo passent sans configuration. Il n'est pas administrable ; les fonctions se règlent par commutateur DIP et l'état se lit sur sept voyants (PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF).
Les versions SFP acceptent les modules SFP industriels ATOP de 155 Mbit/s et 1,25 Gbit/s, multimode ou monomode, de -40 à 85 °C avec diagnostic DDMI. En face, la fibre se raccorde à un second convertisseur ou à l'un de nos switchs Ethernet industriels équipés de ports SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EF24LT00001G (EF24L-1G-1Fm-SC-550M-T) | Multimode SC 550 m, -40 à 70 °C | Liaison entre bâtiments proches, armoire non chauffée |
| 1P1EF24LT00002G (EF24L-1G-1Fs-SC-10-T) | Monomode SC 10 km, -40 à 70 °C | Site étendu ou bâtiment distant |
| 1P1EF24L000003G (EF24L-1G-1SFP) | Emplacement SFP, -10 à 70 °C | Local technique tempéré, choix libre du module optique |
| 1P1EF24LT00003G (EF24L-1G-1SFP-T) | Emplacement SFP, -40 à 70 °C | Extérieur ou local non chauffé, module optique au choix |
Caractéristiques techniques
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z |
| Port cuivre | 1 x RJ45 10/100/1000BASE-T(X), duplex intégral ou semi-duplex, négociation automatique |
| Port fibre | 1 x 100/1000BASE-(F)X, SC intégré ou emplacement SFP |
| Fibre multimode (SC) | 550 m, 1 250 Mbit/s, 1310 nm, 1000BASE-SX, émission -9,5 à -4 dBm, sensibilité inférieure à -18 dBm |
| Fibre monomode (SC) | 10 km, 1 250 Mbit/s, 1310 nm, 1000BASE-LX, émission -9,5 à -3 dBm, sensibilité inférieure à -20 dBm |
| Fonctions | Link Fault Pass-Through, trames jumbo jusqu'à 10 Ko |
| Voyants | PWR1, PWR2, F_Mode, Fx_Link, LLCF_ON, Tx_LLCF, Fx_LLCF |
| Commutateur DIP | Vitesse, transparence de lien, négociation fibre, trames jumbo |
| Alimentation | Double entrée 9 à 48 VDC, 0,3 A max sous 9 VDC, bornier 5 broches débrochable, protection contre l'inversion de polarité |
| Boîtier | Métal, IP30 |
| Dimensions (L x H x P) | 32 x 101 x 101 mm |
| Poids | 320 g (versions SC), 330 g (versions SFP) |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 70 °C ; -40 à 70 °C pour les versions -T |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | EN 62368-1 |
| CEM | FCC Part 15 sous-partie B classe A, EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| Chocs, chute, vibrations | MIL-STD-810G |
| MTBF | 415 682 h (47,45 ans) à 25 °C |
| Garantie constructeur | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Ports
- 1 x RJ45 10/100/1000BASE-T(X), 1 x fibre 100/1000BASE-(F)X (SC ou emplacement SFP)
- Connecteur
- SC ou SFP (fibre), RJ45, bornier 5 broches débrochable (alimentation)
- Température de fonctionnement
- -10 à 70 °C ; -40 à 70 °C pour les versions -T
- Fibre
- Multimode SC 550 m, Monomode SC 10 km, Slot SFP
- Température
- -40 à 70 °C, -10 à 70 °C
Contenu et accessoires compatibles
Accessoires optionnels référencés par ATOP :
- Kit de fixation murale WMK-450-Black
- Alimentations rail DIN AD1120-48F (48 VDC, 120 W) et AD1240-48C (48 VDC, 240 W)
- Modules SFP AXFD (155 Mbit/s, 2 ou 30 km) et AXGD (1,25 Gbit/s, 550 m, 2 km, 10 km ou 40 km), de -40 à 85 °C, DDMI
Documentation
Questions fréquentes
Quelle version choisir : SC ou SFP ?
Les versions SC intègrent l'optique : multimode 550 m ou monomode 10 km. La version SFP laisse choisir le module selon la distance (de 550 m à 40 km en 1,25 Gbit/s dans le catalogue ATOP) et le remplacer plus tard. ATOP annonce la fin de vie des versions SFP de l'EF24L et oriente vers l'EF24S.
L'EF24L fonctionne-t-il en 100 Mbit/s ?
Oui : le port fibre accepte 100 ou 1000 Mbit/s, la vitesse se règle par commutateur DIP. Le port cuivre négocie automatiquement 10, 100 ou 1000 Mbit/s.
Quelle plage de température ?
-10 à 70 °C en version standard, -40 à 70 °C pour les versions suffixées -T, selon la fiche technique ATOP v1.6.
Comment l'alimenter ?
Deux entrées 9 à 48 VDC sur bornier 5 broches débrochable, avec protection contre l'inversion de polarité. Raccordez-les à deux sources distinctes pour une alimentation redondante.
Quelle différence avec l'EF23 ?
L'EF23 reste en Fast Ethernet 100 Mbit/s sur fibre SC. L'EF24L monte au Gigabit, propose une version SFP et dispose d'une double entrée d'alimentation.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour l'EF24L
Indiquez la version, le type de fibre et le nombre de liaisons : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée aux quantités. Un technicien peut aussi vous conseiller le module SFP et l'alimentation adaptés.
