Moxa IMC-21GA - Convertisseur Gigabit Ethernet vers fibre SC ou SFP
- 1 port RJ45 10/100/1000 Mb/s vers fibre Gigabit
- Slot SFP 100/1000, ou fibre SC intégrée 1000BaseSX (500 m) ou LX (10 km)
- Trames jumbo 10K, Ethernet économe en énergie IEEE 802.3az, LFPT
- Entrées d'alimentation redondantes 12 à 48 V CC, rail DIN
- -10 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Variante | Slot SFP 100/1000, fibre SC 1000BaseSX (500 m) ou 1000BaseLX (10 km), température standard ou -T |
| Compatibilité | Modules Moxa SFP-1G (versions SFP) |
| Ports | 1 RJ45 10/100/1000BaseT(X) ; 1 slot SFP 100/1000 ou 1 port SC 1000BaseSX/LX |
| Portée fibre | 500 m (SX), 10 km (LX), selon module pour les versions SFP |
| Température de fonctionnement | -10 à 60 °C ou -40 à 75 °C (-T) |
| Port fibre | Slot SFP 100/1000, 1000BaseSX SC multimode (500 m), 1000BaseLX SC monomode (10 km) |
| Température | -10 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

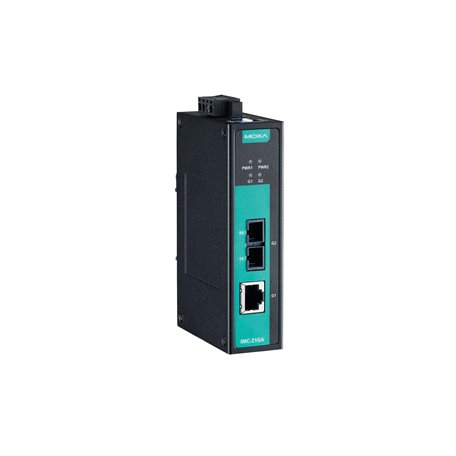

Le convertisseur Gigabit vers fibre Moxa IMC-21GA relie un port Ethernet 10/100/1000 Mb/s à une liaison optique, soit par un slot SFP 100/1000 Mb/s, soit par un port SC intégré 1000BaseSX (multimode, 500 m) ou 1000BaseLX (monomode, 10 km). Compact et monté sur rail DIN, il s'intègre facilement dans une armoire réseau ou un coffret de répartition.
Il gère les trames jumbo de 10 Ko et l'Ethernet économe en énergie (IEEE 802.3az), et chaque appareil passe un test de déverminage à 100 %. Une bonne base pour prolonger un réseau Gigabit de GTB, de vidéosurveillance ou de contrôle d'accès vers un bâtiment annexe. Voir nos convertisseurs fibre et modules SFP et la gamme Moxa.
Points forts du IMC-21GA
- 1 port RJ45 10/100/1000BaseT(X)
- Slot SFP 100/1000 Mb/s ou port SC intégré 1000BaseSX (850 nm, 500 m) ou 1000BaseLX (1310 nm, 10 km)
- Link Fault Pass-Through (LFPT)
- Trames jumbo 10K et IEEE 802.3az
- Entrées d'alimentation redondantes 12 à 48 V CC, protection contre les surintensités
- Isolation magnétique 1,5 kV, immunité CEM renforcée (surtension 2 kV, 10 V/m)
- MTBF de 2 762 058 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Liaison Gigabit entre le local réseau principal et un bâtiment annexe d'un campus ou d'un site logistique
- Raccordement fibre d'une baie de vidéosurveillance ou de contrôle d'accès en parking
- Prolongation d'un réseau de supervision vers une sous-station ou un local technique éloigné
- Salle informatique ou datacenter : conversion cuivre vers fibre pour un équipement isolé
Intégration et compatibilité
Non administrable, l'IMC-21GA est transparent pour tous les protocoles IP (BACnet/IP, Modbus TCP, SNMP, vidéo). La fonction LFPT répercute une coupure de la fibre sur le port cuivre pour déclencher la bascule d'un chemin redondant en amont.
Les versions IMC-21GA et IMC-21GA-T acceptent les modules SFP 100/1000 Mb/s sélectionnés par Moxa, notamment la gamme SFP-1G (SX, LX, BiDi sur une fibre). Les versions -SX-SC et -LX-SC intègrent directement l'optique. Pour un réseau plus étendu ou redondant, consultez nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMC-21GA | slot SFP 100/1000 Mb/s (module à choisir), -10 à 60 °C | Choix libre de la portée par module SFP |
| IMC-21GA-T | slot SFP 100/1000 Mb/s (module à choisir), -40 à 75 °C | Choix libre de la portée par module SFP |
| IMC-21GA-SX-SC | 1000BaseSX multimode SC, 500 m, -10 à 60 °C | Liaison courte en fibre multimode dans un site |
| IMC-21GA-SX-SC-T | 1000BaseSX multimode SC, 500 m, -40 à 75 °C | Liaison courte en fibre multimode dans un site |
| IMC-21GA-LX-SC | 1000BaseLX monomode SC, 10 km, -10 à 60 °C | Liaison entre bâtiments en fibre monomode |
| IMC-21GA-LX-SC-T | 1000BaseLX monomode SC, 10 km, -40 à 75 °C | Liaison entre bâtiments en fibre monomode |
Caractéristiques techniques
| Port cuivre | 1 x RJ45 10/100/1000BaseT(X), isolation magnétique 1,5 kV |
| Port fibre | Slot SFP 100/1000 (IMC-21GA, -T) ; SC 1000BaseSX (-SX-SC) ; SC 1000BaseLX (-LX-SC) |
| 1000BaseSX | 850 nm, émission -3 à -10 dBm, réception -3 à -20 dBm, budget 10 dB, 500 m |
| 1000BaseLX | 1310 nm, émission -3 à -9 dBm, réception -3 à -21 dBm, budget 12 dB, 10 km |
| Fonctions | LFPT, trames jumbo 10K, IEEE 802.3az |
| Alimentation | 12 à 48 V CC sur bornier, entrées redondantes, 284,7 mA ; protection contre les surintensités |
| Boîtier | Métal |
| Dimensions | 30 x 125 x 79 mm |
| Poids | 170 g |
| Montage | Rail DIN |
| Température de fonctionnement | -10 à 60 °C ; -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/24, CISPR 32, FCC Part 15B classe A ; surtension 2 kV alimentation, 1 kV signal |
| Sécurité | EN 60950-1, UL 60950-1 |
| MTBF | 2 762 058 h (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Variante
- Slot SFP 100/1000, fibre SC 1000BaseSX (500 m) ou 1000BaseLX (10 km), température standard ou -T
- Compatibilité
- Modules Moxa SFP-1G (versions SFP)
- Ports
- 1 RJ45 10/100/1000BaseT(X) ; 1 slot SFP 100/1000 ou 1 port SC 1000BaseSX/LX
- Portée fibre
- 500 m (SX), 10 km (LX), selon module pour les versions SFP
- Température de fonctionnement
- -10 à 60 °C ou -40 à 75 °C (-T)
- Port fibre
- Slot SFP 100/1000, 1000BaseSX SC multimode (500 m), 1000BaseLX SC monomode (10 km)
- Température
- -10 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un guide d'installation
- Modules SFP compatibles pour les versions à slot : SFP-1GSXLC, modules BiDi SFP-1G10, SFP-1G20 et autres modules SFP-1G (versions -T pour l'IMC-21GA-T)
Documentation
Questions fréquentes
Version SFP ou version SC intégrée ?
La version à slot SFP laisse choisir la portée et le type de fibre avec le module, et permet de le changer plus tard. Les versions -SX-SC (500 m, multimode) et -LX-SC (10 km, monomode) sont prêtes à l'emploi sans module.
Le module SFP est-il fourni avec l'IMC-21GA ?
Non. Les IMC-21GA et IMC-21GA-T sont livrés sans module ; choisissez par exemple un SFP-1GSXLC pour du multimode ou un module BiDi pour une seule fibre.
Quelle différence avec l'IMC-101G ?
L'IMC-101G ajoute une sortie relais d'alarme et les certifications Classe I Division 2 et ATEX zone 2. L'IMC-21GA est plus compact et existe en version à fibre SC intégrée.
Quelle plage de température ?
De -10 à 60 °C pour les versions standard et de -40 à 75 °C pour les versions -T.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le IMC-21GA
Précisez la distance, le type de fibre et la plage de température : nous vous répondons sous 24 h ouvrées avec une offre selon vos quantités, modules SFP inclus si besoin. Notre équipe vous aide à choisir la bonne version.
Produits similaires
Voir toute la catégorie
ORing SFP100B - Module SFP BiDi 100 Mbit/s sur une seule fibre optique
- Aucune (filaire)
- Ethernet
- Fibre optique
Moxa IMC-P21GA-G2 - Convertisseur fibre Gigabit avec port PoE+ 36 W
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing SFP10G - Module SFP+ 10 Gbit/s fibre optique et RJ45 industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
Moxa TCF-142 - Convertisseur série RS-232/422/485 vers fibre optique
- Aucune (filaire)
- Fibre optique
- RS-485
Autres produits Moxa
Toute la gamme Moxa

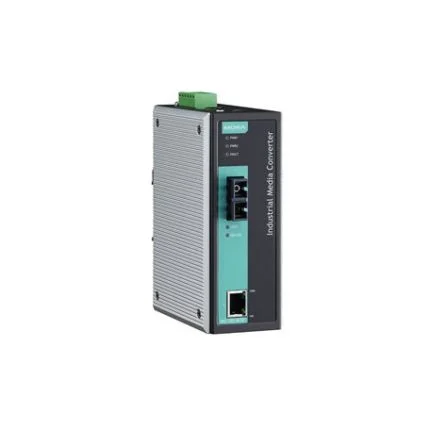

Moxa IMC-101 - Convertisseur Ethernet vers fibre avec relais d'alarme
- Aucune (filaire)
- Ethernet
- Fibre optique

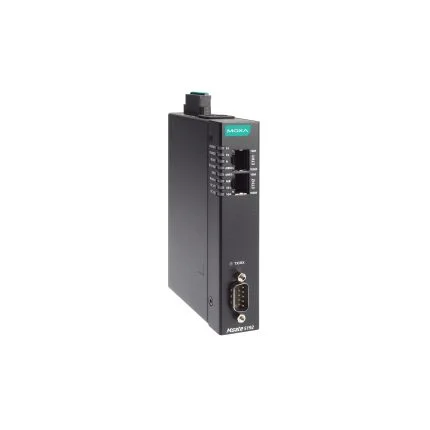

Moxa MGate 5192 - Passerelle IEC 61850 vers Modbus, DNP3 et IEC 101/104
- Aucune (filaire)
- Ethernet
- RS-485
Moxa NPort 6450 / 6600 - Serveur de terminaux sécurisé 4 à 32 ports
- Aucune (filaire)
- Ethernet
- RS-485

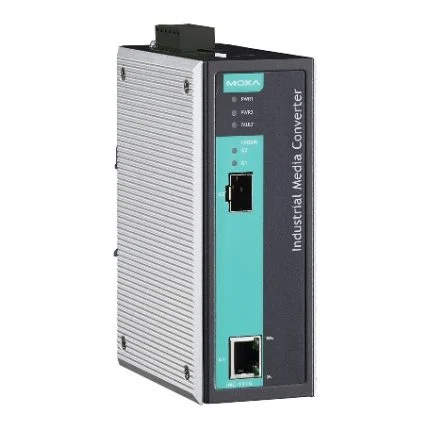

Moxa IMC-101G - Convertisseur Gigabit Ethernet vers fibre SFP industriel
