ORing SFP1GB - Module SFP BiDi Gigabit monomode sur une seule fibre
- Module SFP BiDi Gigabit 1 Gbit/s sur une seule fibre monomode
- Portées de 10, 20, 40, 60 et 80 km
- Paires complémentaires 1310/1550 nm ou 1490/1550 nm
- Bilan de liaison de 12 à 23 dB selon la portée
- Versions 0 à +70 °C ou -40 à +85 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | Réseau industriel, Salle serveur / datacenter |
| Fonctions réseau | Gigabit, Ports SFP / fibre |
| Compatibilité | Cages SFP Gigabit des switchs et convertisseurs ORing |
| Autonomie | Sans objet (alimenté) |
| Débit | 1 Gbit/s |
| Connecteur | LC simplex |
| Longueur d'onde | 1310/1550 nm (10 à 60 km), 1490/1550 nm (80 km) |
| Température de fonctionnement | 0 à +70 °C ou -40 à +85 °C (versions -I) |
| Distance | 10 km, 20 km, 40 km, 60 km, 80 km |
| Émission / réception | TX 1310 / RX 1550 nm, TX 1550 / RX 1310 nm, TX 1490 / RX 1550 nm, TX 1550 / RX 1490 nm |
| Température | 0 à +70 °C, -40 à +85 °C |
- Aucune (filaire)
- Ethernet
- Fibre optique
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le module SFP BiDi Gigabit ORing SFP1GB établit une liaison 1 Gbit/s sur une seule fibre optique monomode. Émission et réception utilisent deux longueurs d'onde différentes, ce qui impose de monter à chaque extrémité une référence complémentaire.
C'est la solution des exploitants qui disposent de peu de fibres entre deux bâtiments ou deux sites, et qui veulent malgré tout un lien Gigabit pour la vidéoprotection, la GTB et l'informatique technique. La gamme couvre 10 à 80 km. Retrouvez tous les modules SFP et convertisseurs fibre de la marque ORing.
Points forts du SFP1GB
- Débit 1 Gbit/s, format SFP remplaçable à chaud
- Une seule fibre monomode 9/125 µm, connecteur LC simplex
- Portées 10, 20, 40, 60 et 80 km
- Bilan de liaison : 12 dB (10 km), 15 dB (20 km), 20 dB (40 km), 22 dB (60 km), 23 dB (80 km)
- Paires 1310/1550 nm jusqu'à 60 km, 1490/1550 nm pour 80 km
- Versions industrielles -40 à +85 °C pour toutes les portées
Applications en bâtiment et sur site technique
- Dorsale Gigabit entre bâtiments d'un campus hospitalier ou universitaire sur une fibre unique.
- Raccordement d'un datacenter à ses locaux techniques ou bâtiments annexes.
- Réseaux de sites logistiques, industriels ou de collectivités jusqu'à 80 km.
- Armoires extérieures et postes non chauffés avec les versions -40 à +85 °C.
Intégration et compatibilité
Les SFP1GB se montent dans les cages SFP Gigabit des switchs Ethernet industriels, des switchs PoE et des convertisseurs fibre ORing. Ils sont transparents pour les protocoles transportés. Prévoir toujours une paire de références complémentaires de même portée.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SFP1GB3-LX10 / SFP1GB5-LX10 (-I) | Monomode, 10 km | Liaisons inter-bâtiments |
| SFP1GB3-LX20 / SFP1GB5-LX20 (-I) | Monomode, 20 km | Campus et zones d'activité |
| SFP1GB3-LX40 / SFP1GB5-LX40 (-I) | Monomode, 40 km | Réseaux étendus |
| SFP1GB3-LX60 / SFP1GB5-LX60 (-I) | Monomode, 60 km | Longues distances |
| SFP1GB4-LX80 / SFP1GB5-LX80 (-I) | Monomode, 80 km, 1490/1550 nm | Très longues distances |
Caractéristiques techniques
| Modèle | Distance | Émission | Puissance émise | Sensibilité / saturation | Bilan |
|---|---|---|---|---|---|
| SFP1GB3 / B5-LX10 | 10 km | 1310 / 1550 nm | -9 à -3 dBm | -21 dBm / -1 dBm | 12 dB |
| SFP1GB3 / B5-LX20 | 20 km | 1310 / 1550 nm | -8 à -2 dBm | -23 dBm / -1 dBm | 15 dB |
| SFP1GB3 / B5-LX40 | 40 km | 1310 / 1550 nm | -3 à +2 dBm | -23 dBm / -1 dBm | 20 dB |
| SFP1GB3-LX60 | 60 km | 1310 nm | 0 à +5 dBm | -24 dBm / -1 dBm | 22 dB |
| SFP1GB5-LX60 | 60 km | 1550 nm | -2 à +4 dBm | -25 dBm / -1 dBm | 22 dB |
| SFP1GB4 / B5-LX80 | 80 km | 1490 / 1550 nm | -2 à +4 dBm | -25 dBm / -3 dBm | 23 dB |
| Débit | 1 Gbit/s |
|---|---|
| Fibre | Monomode 9/125 µm |
| Connecteur | LC simplex |
| Température de fonctionnement | 0 à +70 °C ; -40 à +85 °C (versions -I) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- Salle serveur / datacenter, Réseau industriel
- Fonctions réseau
- Gigabit, Ports SFP / fibre
- Compatibilité
- Cages SFP Gigabit des switchs et convertisseurs ORing
- Autonomie
- Sans objet (alimenté)
- Débit
- 1 Gbit/s
- Connecteur
- LC simplex
- Longueur d'onde
- 1310/1550 nm (10 à 60 km), 1490/1550 nm (80 km)
- Température de fonctionnement
- 0 à +70 °C ou -40 à +85 °C (versions -I)
- Distance
- 10 km, 20 km, 40 km, 60 km, 80 km
- Émission / réception
- TX 1310 / RX 1550 nm, TX 1550 / RX 1310 nm, TX 1490 / RX 1550 nm, TX 1550 / RX 1490 nm
- Température
- 0 à +70 °C, -40 à +85 °C
Contenu et accessoires compatibles
Module livré seul. Prévoir des jarretières monomode LC (par exemple ORing FPC-LCLC-SS3M) et un atténuateur FAT-LC (5 à 20 dB) si la liaison est courte pour un module longue portée.
Documentation
Questions fréquentes
Comment associer les modules d'une liaison ?
Chaque liaison associe deux références complémentaires de même distance : SFP1GB3 avec SFP1GB5 de 10 à 60 km, et SFP1GB4-LX80 avec SFP1GB5-LX80 pour 80 km. Deux modules identiques ne peuvent pas dialoguer.
Ces modules acceptent-ils la fibre multimode ?
Non. Toute la gamme SFP1GB est prévue pour la fibre monomode 9/125 µm. Pour une liaison BiDi sur multimode, voyez la gamme SFP100B à 100 Mbit/s.
Faut-il un atténuateur sur une liaison courte ?
ORing le préconise pour les modules longue portée : si la puissance reçue dépasse la saturation du récepteur (-1 dBm, ou -3 dBm sur les LX80), ajoutez un atténuateur FAT-LC pour éviter d'endommager le module.
Quelle différence avec les modules SFP1G ?
Les SFP1G utilisent deux fibres (LC duplex). Les SFP1GB n'en utilisent qu'une, ce qui libère des fibres dans un câble existant.
Demander un devis pour le SFP1GB
Indiquez la distance et le switch hôte : nous vous confirmons la paire de références sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
- Aucune (filaire)
- Fibre optique
- RS-485

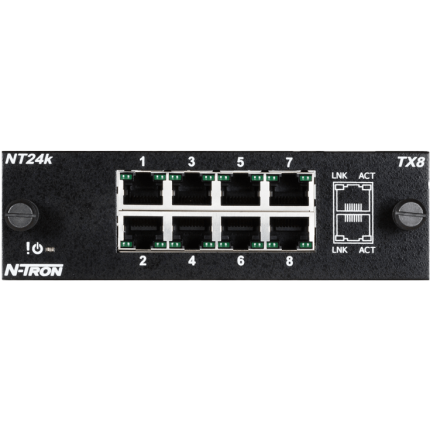

Red Lion N-Tron NT24K - Module d'extension 8 ports cuivre, fibre et SFP
- Aucune (filaire)
- Ethernet
- Fibre optique

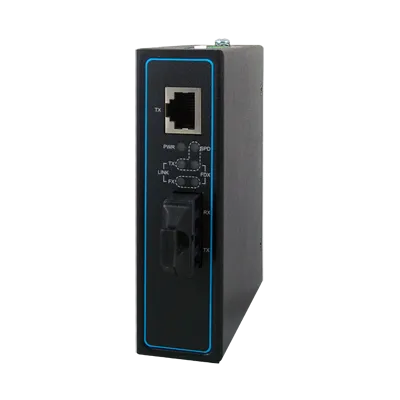

ATOP EF23 - Convertisseur de média industriel Fast Ethernet vers fibre SC
