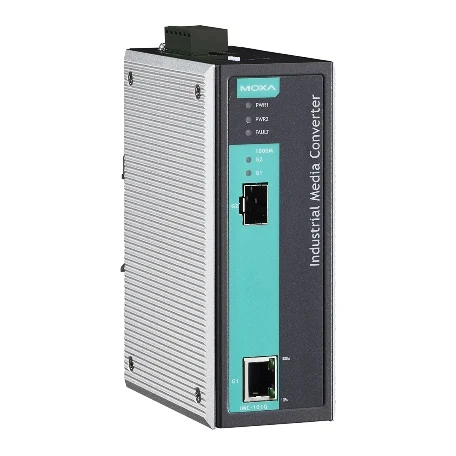

Moxa IMC-101G - Convertisseur Gigabit Ethernet vers fibre SFP industriel
- 1 port RJ45 10/100/1000 Mb/s vers 1 slot SFP Gigabit
- Portée selon le module SFP-1G choisi : plus de 20 options
- Double alimentation 12 à 48 V CC et sortie relais d'alarme
- UL/cUL Classe I Division 2 et ATEX zone 2
- 0 à 60 °C ou -40 à 75 °C (IMC-101G-T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Variante | Température standard 0 à 60 °C ou étendue -40 à 75 °C (-T) |
| Compatibilité | Modules Moxa SFP-1G (SX, LSX, LX, LH, LHX, ZX, EZX, BiDi) |
| Ports | 1 RJ45 10/100/1000BaseT(X) ; 1 slot SFP 1000 Mb/s |
| Alarme | Sortie relais sur défaut d'alimentation ou coupure de port |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur Gigabit vers fibre SFP Moxa IMC-101G convertit un port Ethernet 10/100/1000 Mb/s en liaison optique Gigabit via un slot SFP. Le module SFP choisi fixe le type de fibre et la portée : du multimode 1000BaseSX au monomode longue distance 1000BaseZX, en passant par les modules BiDi sur une seule fibre.
Il reprend les atouts de la gamme IMC-101 : double alimentation, sortie relais d'alarme, montage rail DIN et certifications pour zones dangereuses. C'est une base durable pour les dorsales Gigabit de GTB, de vidéosurveillance ou de supervision industrielle. Retrouvez les modules SFP et convertisseurs fibre et la gamme Moxa.
Points forts du IMC-101G
- 1 port RJ45 10/100/1000BaseT(X) et 1 slot SFP 1000 Mb/s
- Compatible avec plus de 20 modules SFP-1G : SX, LX, LHX, ZX et autres
- Double entrée d'alimentation 12 à 48 V CC
- Sortie relais d'alarme sur défaut d'alimentation ou coupure de port
- Link Fault Pass-Through (LFPT)
- Isolation magnétique 1,5 kV, immunité CEM renforcée (surtension 2 kV, 10 V/m)
- UL/cUL Classe I Division 2, ATEX zone 2, MTBF de 500 540 heures
Applications en bâtiment et sur site technique
- Dorsale Gigabit entre le cœur de réseau d'un datacenter ou d'un campus et les armoires d'étage
- Raccordement fibre de caméras IP et d'enregistreurs dans un parking ou un tunnel
- Liaison longue distance vers une sous-station, un poste de relevage ou un site distant
- Sites industriels classés zone 2 avec remontée d'alarme vers la supervision
Intégration et compatibilité
Non administrable, l'IMC-101G est transparent pour tous les protocoles IP. Il s'utilise face à un autre convertisseur ou à un switch équipé d'un port SFP Gigabit compatible. La fonction LFPT répercute une coupure de fibre sur le port cuivre pour que le réseau bascule sur un chemin de secours.
Le contact relais se raccorde à une entrée TOR d'automate ou de module d'E/S pour signaler une perte d'alimentation ou de lien. Les modules SFP-1G standard fonctionnent de 0 à 60 °C ; pour l'IMC-101G-T, privilégiez les modules -T, qui couvrent -40 à 85 °C. Pour multiplier les ports, voyez nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMC-101G | Slot SFP Gigabit, 0 à 60 °C | Local technique tempéré, salle informatique |
| IMC-101G-T | Slot SFP Gigabit, -40 à 75 °C | Armoire extérieure, tunnel, local non chauffé |
Caractéristiques techniques
| Port cuivre | 1 x RJ45 10/100/1000BaseT(X), isolation magnétique 1,5 kV |
| Port fibre | 1 x slot SFP 1000 Mb/s (module non fourni) |
| Fonctions | LFPT ; relais d'alarme sur défaut d'alimentation ou de port |
| Alimentation | 12 à 48 V CC, entrées redondantes sur bornier, 229 mA max ; protection contre les surintensités |
| Boîtier | Métal |
| Dimensions | 53,6 x 135 x 105 mm |
| Poids | 630 g |
| Montage | Rail DIN |
| Température de fonctionnement | 0 à 60 °C ; -40 à 75 °C (IMC-101G-T) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A ; surtension 2 kV alimentation, 1 kV signal |
| Sécurité | UL 508 |
| Zones dangereuses | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 |
| MTBF | 500 540 h (Telcordia) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Variante
- Température standard 0 à 60 °C ou étendue -40 à 75 °C (-T)
- Compatibilité
- Modules Moxa SFP-1G (SX, LSX, LX, LH, LHX, ZX, EZX, BiDi)
- Ports
- 1 RJ45 10/100/1000BaseT(X) ; 1 slot SFP 1000 Mb/s
- Alarme
- Sortie relais sur défaut d'alimentation ou coupure de port
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Zones dangereuses
- UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un guide d'installation (module SFP à commander séparément)
- Modules SFP-1G compatibles : SFP-1GSXLC, SFP-1GLXLC, SFP-1GLHXLC, SFP-1GZXLC, SFP-1GEZXLC, modules BiDi SFP-1G10/20/40
Documentation
Questions fréquentes
Le module SFP est-il fourni ?
Non. L'IMC-101G est un convertisseur modulaire : vous choisissez le module SFP-1G selon le type de fibre et la distance, par exemple SFP-1GSXLC en multimode ou SFP-1GLXLC en monomode 10 km.
Peut-on utiliser une seule fibre ?
Oui, avec un couple de modules BiDi SFP-1G10ALC et SFP-1G10BLC (ou leurs équivalents 20 et 40 km) installés à chaque extrémité.
Quelle différence avec l'IMC-21GA ?
L'IMC-101G ajoute une double alimentation, une sortie relais d'alarme et les certifications Classe I Division 2 et ATEX zone 2. L'IMC-21GA est plus compact et existe aussi avec fibre SC intégrée.
Quelle version pour un local non chauffé ?
L'IMC-101G-T fonctionne de -40 à 75 °C. Associez-le de préférence à un module SFP-1G -T, prévu pour -40 à 85 °C.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le IMC-101G
Précisez le nombre de liaisons, la distance et le type de fibre : nous vous répondons sous 24 h ouvrées avec une offre incluant les modules SFP adaptés. Notre équipe vous aide à choisir la bonne combinaison convertisseur et module.
Produits similaires
Voir toute la catégorie

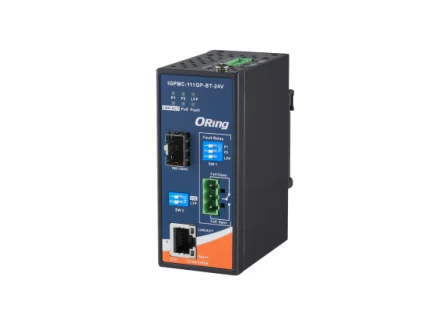

ORing IGPMC-111GP-BT-24V - Convertisseur fibre PoE 802.3bt 90 W industriel
- Aucune (filaire)
- Ethernet
- Fibre optique

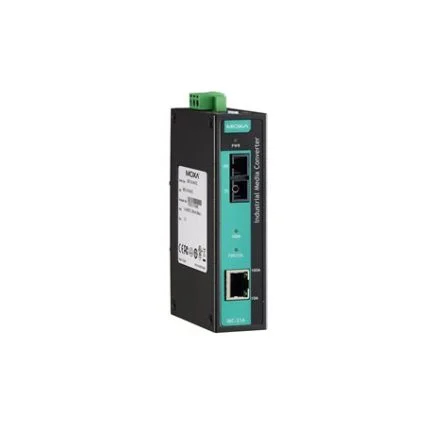

Moxa IMC-21A - Convertisseur Ethernet 10/100 vers fibre 100BaseFX rail DIN
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing IMC-121FB - Convertisseur fibre optique Ethernet 100 Mbit/s 2 RJ45 SC
- Aucune (filaire)
- Ethernet
- Fibre optique

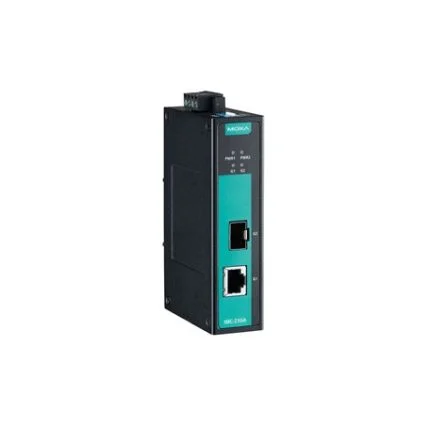

Moxa IMC-21GA - Convertisseur Gigabit Ethernet vers fibre SC ou SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Moxa
Toute la gamme Moxa

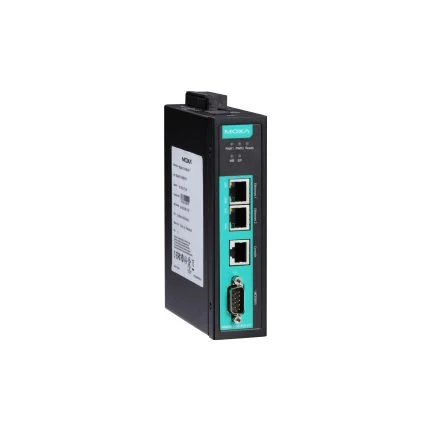

Moxa MGate 5105-MB-EIP - Passerelle Modbus vers EtherNet/IP avec MQTT
- Aucune (filaire)
- Ethernet
- RS-485

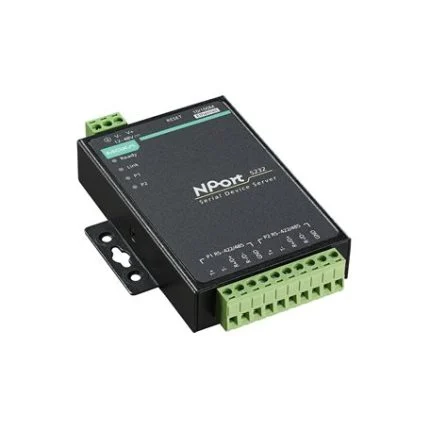

Moxa NPort 5200 - Serveur série 2 ports RS-232/422/485, option isolée 2 kV
- Aucune (filaire)
- Ethernet
- RS-485

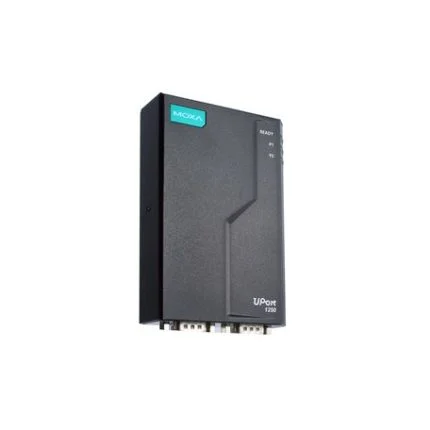

Moxa UPort 1250-G2 - Convertisseur USB 3.2 vers 2 ports série RS-232/422/485
- Aucune (filaire)
- RS-485
- RS-232

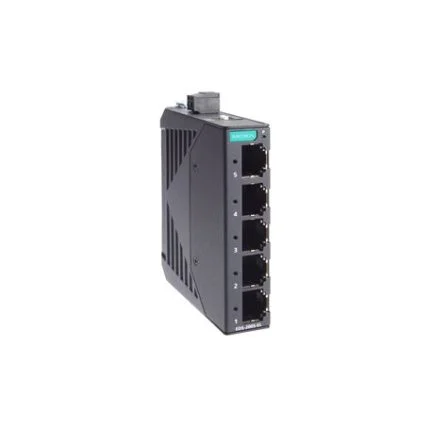

Moxa EDS-2005-EL - Switch Ethernet industriel 5 ports non manageable métal
