ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
- Conversion RS-232, RS-422 et RS-485 2 ou 4 fils vers fibre 100BASE-FX
- Multimode 2 km ou monomode 30 km, connecteur SC ou ST
- Mode point à point ou anneau, terminaison 120 ohms réglable par DIP
- Alimentation 9 à 48 VDC, boîtier métal IP30 rail DIN
- -40 à 70 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, Fibre optique, Modbus RTU, RS-232, RS-422, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Fonctions réseau | Non administrable, Ports série intégrés, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Ports | 1 x DB9 RS-232, 1 x bornier 5 broches RS-422/485, 1 x fibre 100BASE-FX |
| Connecteur | SC ou ST (fibre), DB9 femelle, bornier |
| Débit série | 300 bit/s à 921,6 kbit/s (RS-422/485), 115,2 kbit/s max (RS-232) |
| Température de fonctionnement | -40 à 70 °C |
| Garantie | 5 ans |
| Fibre | Multimode SC 2 km, Multimode ST 2 km, Monomode SC 30 km, Monomode ST 30 km |
- Aucune (filaire)
- Fibre optique
- RS-485
- RS-232
- RS-422
- Modbus RTU
- BACnet MS/TP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le convertisseur RS-485 fibre optique ATOP SF63 transporte une liaison série RS-232, RS-422 ou RS-485 sur fibre 100BASE-FX. Il prolonge un bus de terrain jusqu'à 2 km en multimode ou 30 km en monomode, avec connecteurs SC ou ST au choix.
En GTB, il répond à un problème classique : un bus Modbus RTU ou BACnet MS/TP qui doit traverser un parking, rejoindre un bâtiment voisin ou longer des câbles de puissance. La fibre supprime les boucles de masse, les surtensions et les perturbations électromagnétiques qui dégradent les liaisons cuivre. Boîtier métal pour rail DIN, alimentation 9 à 48 VDC, fonctionnement de -40 à 70 °C. Voir aussi nos convertisseurs de protocoles et la gamme ATOP.
Points forts du SF63
- Interfaces RS-232, RS-422, RS-485 2 fils et RS-485 4 fils dans le même boîtier
- Fibre multimode 2 km ou monomode 30 km, connecteur SC ou ST
- Débit de 300 bit/s à 921,6 kbit/s en RS-422/485, jusqu'à 115,2 kbit/s en RS-232
- Mode point à point ou mode anneau pour boucler plusieurs convertisseurs
- Terminaison RS-485 de 120 ohms et résistances de polarisation réglables par DIP
- Alimentation 9 à 48 VDC, 0,28 A max sous 9 VDC, protection contre l'inversion de polarité
- Boîtier métal IP30 de 34,4 x 91,2 x 120 mm, rail DIN ou mural
- -40 à 70 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Prolongement d'un bus Modbus RTU de comptage énergie entre le TGBT et un bâtiment annexe
- Liaison BACnet MS/TP entre une centrale de traitement d'air en toiture et le local GTB
- Raccordement d'automates ou d'afficheurs série dans une station de pompage ou une chaufferie de réseau de chaleur
- Sites industriels et logistiques : bus série traversant des zones à forts parasites (variateurs, soudure)
- Collectivités : liaison série entre bâtiments d'un même site sans risque de surtension due à la foudre
Intégration et compatibilité
Le SF63 est un convertisseur de média : il ne lit pas les trames et reste donc compatible avec tous les protocoles série, qu'il s'agisse de Modbus RTU, de BACnet MS/TP, de M-Bus converti en RS-485 ou de protocoles propriétaires d'automates. Aucun logiciel n'est nécessaire : le type d'interface, la terminaison, la polarisation et le mode fibre se règlent par un commutateur DIP 6 positions.
Le RS-232 est disponible sur connecteur DB9 femelle (TxD, RxD, GND), le RS-422/485 sur bornier 5 broches. Pour remonter ensuite les données sur le réseau IP de la GTB, associez-le à un serveur série ou à l'une de nos passerelles Modbus. Pour un lien Ethernet sur fibre, préférez nos convertisseurs fibre Ethernet.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SF63FMSC001G (SF63-TB-DB-1Fm-SC-2) | Multimode, connecteur SC, 2 km | Liaison intra-site sur fibre multimode avec tiroirs SC |
| 1P1SF63FMST001G (SF63-TB-DB-1Fm-ST-2) | Multimode, connecteur ST, 2 km | Rénovation d'une installation existante câblée en ST |
| 1P1SF63FSSC001G (SF63-TB-DB-1Fs-SC-30) | Monomode, connecteur SC, 30 km | Bâtiments éloignés, réseau de site étendu |
| 1P1SF63FSST001G (SF63-TB-DB-1Fs-ST-30) | Monomode, connecteur ST, 30 km | Longue distance sur infrastructure monomode en ST |
Caractéristiques techniques
| Fibre | 100BASE-FX, connecteur SC ou ST |
| Câble fibre | Multimode 50/125 ou 62,5/125 µm ; monomode 9/125 µm |
| Distance | Multimode 2 km ; monomode 30 km |
| Longueur d'onde | Monomode 1310 nm ; multimode 850 nm (SC) ou 1310 nm (ST) |
| Signaux RS-232 | TxD, RxD, GND sur DB9 femelle |
| Signaux RS-422 / RS-485 4 fils | TxD+, TxD-, RxD+, RxD-, GND |
| Signaux RS-485 2 fils | Data+, Data-, GND |
| Débit | 300 bit/s à 921,6 kbit/s (RS-422/485), 300 bit/s à 115,2 kbit/s (RS-232) |
| Réglages par DIP | Type d'interface, terminaison 120 ohms, polarisation 1 kohm ou 100 kohms, mode point à point ou anneau |
| Voyants | PWR, TX et RX série, TX et RX fibre |
| Alimentation | 9 à 48 VDC, 0,28 A max sous 9 VDC |
| Connecteur d'alimentation | Bornier 3 broches débrochable, protection contre l'inversion de polarité |
| Boîtier | Métal, IP30 |
| Dimensions | 34,4 x 91,2 x 120 mm |
| Poids | 700 g |
| Montage | Rail DIN, mural en option |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| CEM | EN 55032 classe A, EN 55024, EN 61000-3-2, EN 61000-3-3, FCC Part 15B classe A |
| Sécurité électrique | EN 60950-1, EN 62368-1 |
| Chocs, chute, vibrations | MIL-STD-810 méthodes 516.5 et 514.5 |
| MTBF | 22 ans (MIL-HDBK-217F) |
| Garantie constructeur | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Fibre optique, RS-485, RS-232, RS-422, Modbus RTU, BACnet MS/TP
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Fonctions réseau
- Non administrable, Ports SFP / fibre, Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Ports
- 1 x DB9 RS-232, 1 x bornier 5 broches RS-422/485, 1 x fibre 100BASE-FX
- Connecteur
- SC ou ST (fibre), DB9 femelle, bornier
- Débit série
- 300 bit/s à 921,6 kbit/s (RS-422/485), 115,2 kbit/s max (RS-232)
- Température de fonctionnement
- -40 à 70 °C
- Garantie
- 5 ans
- Fibre
- Multimode SC 2 km, Multimode ST 2 km, Monomode SC 30 km, Monomode ST 30 km
Contenu et accessoires compatibles
Livré avec le convertisseur, un bornier 3 broches, un bornier 5 broches et le guide d'installation. Accessoires optionnels référencés par ATOP :
- Adaptateur secteur 12 VDC 1,25 A UNE315-1212 (prise EU)
- Alimentations rail DIN 24 VDC AD1024-24F, AD1048-24FS, AD1072-24F, AD1100-24F, AD1120-24F et 48 VDC AD1120-48F
- Bornier 3 broches au pas de 5,08 mm 2ESDP-03P
Documentation
Questions fréquentes
Peut-on prolonger un bus Modbus RTU ou BACnet MS/TP avec le SF63 ?
Oui. Le SF63 convertit le signal électrique RS-485 en signal optique sans interpréter les trames : Modbus RTU, BACnet MS/TP ou tout autre protocole série passe de façon transparente, de 300 bit/s à 921,6 kbit/s en RS-422/485.
Quelle distance peut-on atteindre ?
2 km en fibre multimode (50/125 ou 62,5/125 µm) et 30 km en fibre monomode (9/125 µm), selon la fiche technique ATOP v4.5.
Combien de SF63 faut-il ?
En liaison point à point, un SF63 à chaque extrémité de la fibre. En mode anneau, plusieurs SF63 sont chaînés en boucle optique pour desservir plusieurs équipements série. Le mode se choisit par commutateur DIP.
SC ou ST : que choisir ?
Choisissez le connecteur qui correspond à vos tiroirs optiques et jarretières. Les deux versions offrent les mêmes distances : 2 km en multimode et 30 km en monomode.
Comment se règle le type d'interface série ?
Par commutateur DIP : RS-232, RS-422, RS-485 2 fils ou RS-485 4 fils. Les mêmes interrupteurs activent la terminaison de 120 ohms et les résistances de polarisation du bus RS-485.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SF63
Indiquez le type de fibre, le connecteur et le nombre de liaisons série à prolonger : nous vous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens peuvent valider avec vous la topologie point à point ou en anneau.
Produits similaires
Voir toute la catégorie
Prosoft PLX31-EIP-PND - Convertisseur de protocoles EtherNet/IP vers PROFINET
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Prosoft PLX51-HART - Module HART 4 voies pour EtherNet/IP et Modbus TCP
- Aucune (filaire)
- Ethernet
- Modbus TCP
Solvimus MBUS-GEV - Convertisseur M-Bus vers Ethernet transparent rail DIN
- Aucune (filaire)
- Ethernet
- M-Bus
Prosoft PLX31-EIP-SIE - Passerelle EtherNet/IP vers Siemens S7
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Autres produits ATOP
Toute la gamme ATOP
ATOP EF24S - Convertisseur de média industriel Gigabit vers fibre, LFP
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP MB5901B - Passerelle Modbus 4G LTE, Modbus RTU vers Modbus TCP
- 4G LTE
- 2G / 3G
- Ethernet

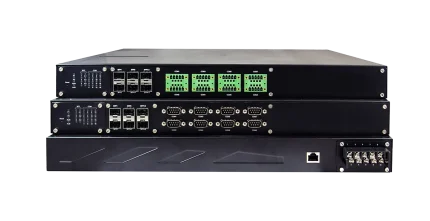

ATOP MB5908A - Passerelle Modbus 8 ports série IEC 61850-3, 6 ports RJ45 ou SFP
