ORing IBS-102FX - Switch de bypass fibre optique industriel 2 ports LC
- Bypass optique 2 ports duplex pour liaisons 100 Mbit/s, 1 et 10 Gbit/s
- Basculement en moins de 10 ms, perte d'insertion typique 1,2 dB
- Versions multimode ou monomode, connecteurs LC
- Double entrée 12 à 48 VDC, relais d'alarme 1 A
- IP30, rail DIN ou mural, -40 à 75 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 4 x LC duplex, bornier 4 points, jack DC |
| Temps de basculement | Moins de 10 ms |
| Perte d'insertion | 1,2 dB typique |
| Température de fonctionnement | -40 à 75 °C |
| Fibre | Multimode LC, Monomode LC |
- Aucune (filaire)
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

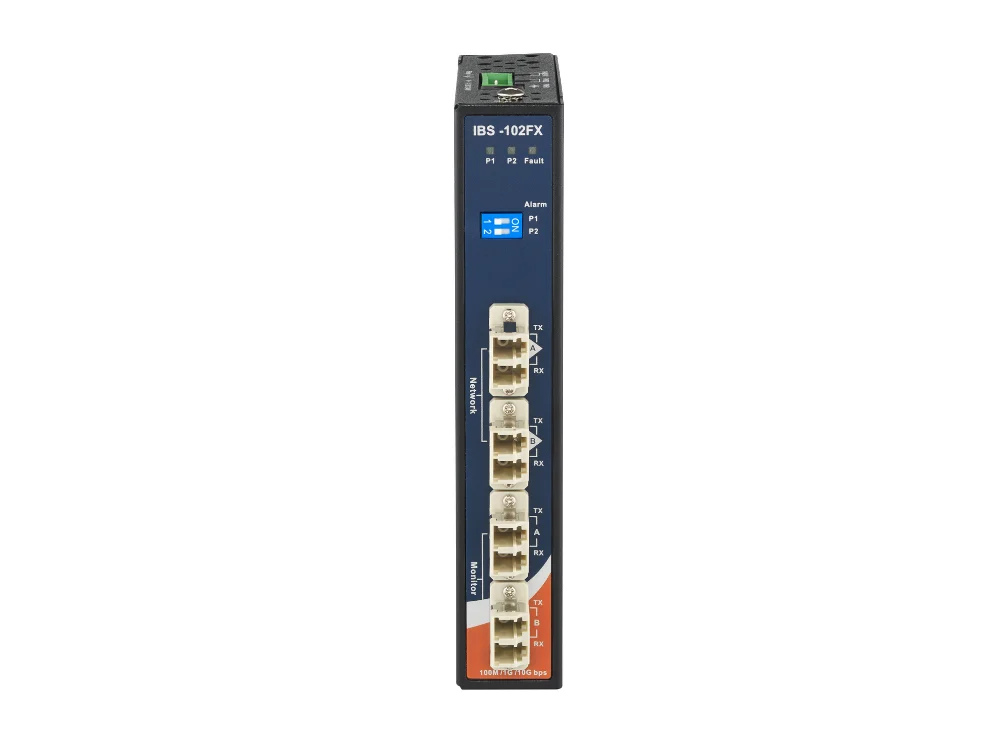

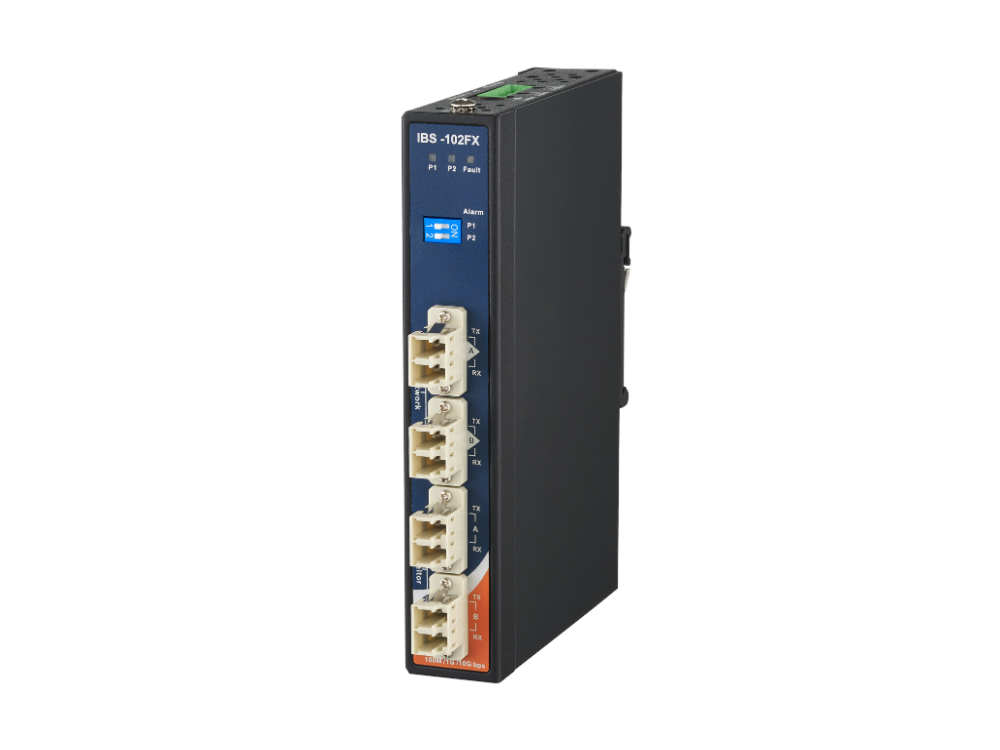

Le ORing IBS-102FX est un bypass fibre optique industriel à 2 ports qui protège une liaison fibre contre la panne ou la mise hors tension de l'équipement qu'elle dessert. Il s'adresse aux intégrateurs réseau et aux exploitants qui construisent un anneau ou une chaîne fibre entre bâtiments, locaux techniques ou armoires, et ne veulent pas qu'un seul équipement à l'arrêt coupe tout le segment.
Inséré entre les fibres du réseau et l'équipement local, il bascule en mode bypass en moins de 10 ms à la coupure de son alimentation : les fibres amont et aval sont reliées directement. Disponible en multimode ou monomode avec connecteurs LC, il complète nos convertisseurs fibre et modules SFP.
Points forts du IBS-102FX
- Bypass optique pour liaisons 100 Mbit/s, 1 Gbit/s et 10 Gbit/s
- 2 ports duplex ou 4 ports simplex, 4 connecteurs LC duplex
- Basculement en moins de 10 ms
- Perte d'insertion typique de 1,2 dB, aucun délai ajouté
- Double entrée 12 à 48 VDC (jack DC et bornier 4 points), 2,7 W typiques
- Sortie relais 1 A sous 24 VDC pour l'alarme de perte d'alimentation
- Boîtier IP30 de 26,1 mm de large, rail DIN ou mural, -40 à 75 °C
Applications en bâtiment et sur site technique
- Campus tertiaire ou universitaire : anneau fibre reliant les locaux techniques de plusieurs bâtiments, sans coupure lors de la maintenance d'un switch
- Datacenter : liaison fibre de supervision des utilités qui traverse plusieurs salles, protégée contre l'arrêt d'un équipement intermédiaire
- Santé et collectivités : réseau technique en chaîne (GTB, contrôle d'accès, vidéo) où un local peut être mis hors tension pour travaux
- Industrie et logistique : épine dorsale fibre d'un site étendu, avec des équipements installés en zones peu accessibles
Intégration et compatibilité
L'IBS-102FX est un équipement passif vis-à-vis des protocoles : il ne lit pas les trames et reste compatible avec tout switch, convertisseur ou routeur à interface optique. Les ports réseau reçoivent les fibres de la liaison principale, les ports de dérivation (monitor) se raccordent à l'équipement local, par exemple les ports SFP d'un switch.
Pour que le bypass suive l'état de l'équipement protégé, alimentez-le depuis la même source. Le relais de défaut se câble sur une entrée TOR d'automate ou de centrale de supervision pour remonter l'alarme à la GTB. Les switchs manageables ORing qui forment l'anneau sont présentés dans notre rubrique switchs Ethernet industriels.

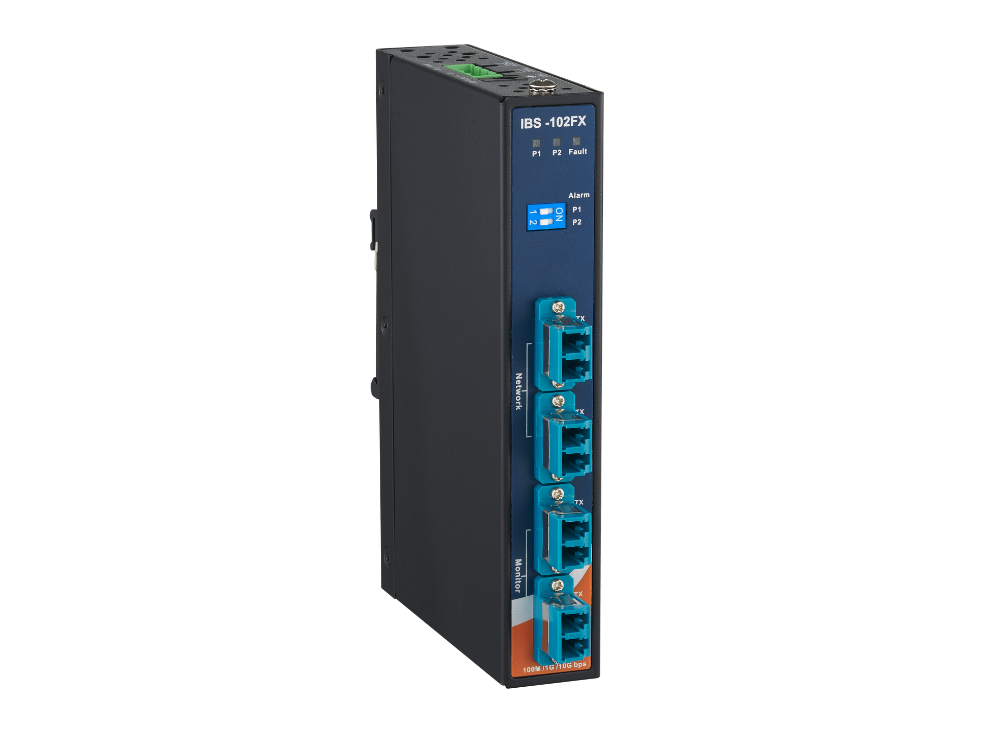

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IBS-102FX-MM-LC | Fibre multimode 50/125 ou 62,5/125 µm, 850 et 1310 nm, perte d'insertion 1,6 dB max | Liaisons courtes dans un bâtiment ou entre locaux proches |
| IBS-102FX-SS-LC | Fibre monomode 9/125 µm, 1310 et 1550 nm, perte d'insertion 2 dB max | Liaisons longues entre bâtiments ou sur un site étendu |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Connecteurs | 4 x LC duplex (multimode ou monomode selon la version) |
| Débits compatibles | 100 Mbit/s, 1 Gbit/s, 10 Gbit/s |
| Fibre | Multimode 50/125 ou 62,5/125 µm (MM), monomode 9/125 µm (SS) |
| Longueurs d'onde | 850 et 1310 nm ±40 nm (MM), 1310 et 1550 nm ±40 nm (SS) |
| Perte d'insertion | 1,2 dB typique, 1,6 dB max (MM), 2 dB max (SS) |
| Temps de basculement | Moins de 10 ms |
| Alarme | Relais 1 A sous 24 VDC, activable par micro-interrupteur pour chaque alimentation |
| Voyants | Alimentation x 2, mode normal, défaut |
| Alimentation | Double entrée 12 à 48 VDC sur jack DC et bornier 4 points, protection contre l'inversion de polarité sur le bornier |
| Consommation typique | 2,7 W |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 26,1 x 94,9 x 144,3 mm |
| Poids | 405 g |
| Montage | Rail DIN ou mural |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 10 à 90 % sans condensation |
| CEM | CE (EN 55024, EN 55032), FCC Part 15B classe A |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 1 246 758 heures |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Fibre optique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 4 x LC duplex, bornier 4 points, jack DC
- Temps de basculement
- Moins de 10 ms
- Perte d'insertion
- 1,2 dB typique
- Température de fonctionnement
- -40 à 75 °C
- Fibre
- Multimode LC, Monomode LC
Contenu et accessoires compatibles
Livré avec un kit rail DIN, un kit de fixation murale et un guide d'installation rapide. Accessoires compatibles : alimentations rail DIN 12 à 48 VDC, switchs manageables ORing à ports SFP et modules SFP pour l'équipement local.
Documentation
Questions fréquentes
À quoi sert un switch de bypass optique ?
Il maintient la continuité d'une liaison fibre quand l'équipement local s'arrête. Sous tension, le trafic des ports réseau est dirigé vers les ports de dérivation reliés à l'équipement local. En cas de coupure d'alimentation, les deux fibres réseau sont reliées directement entre elles et l'équipement est isolé, ce qui évite d'ouvrir l'anneau ou la chaîne.
Quelle version choisir, multimode ou monomode ?
Celle qui correspond à la fibre installée. L'IBS-102FX-MM-LC accepte la fibre multimode 50/125 ou 62,5/125 µm (850 et 1310 nm). L'IBS-102FX-SS-LC accepte la fibre monomode 9/125 µm (1310 et 1550 nm). Les deux utilisent des connecteurs LC.
Le bypass ralentit-il le réseau ?
Non. Le constructeur indique un débit non affecté et aucun délai supplémentaire. La perte d'insertion typique est de 1,2 dB, à intégrer dans le bilan optique de la liaison (2 dB maximum en monomode, 1,6 dB en multimode).
Quels débits sont compatibles ?
Le bypass est purement optique : il fonctionne pour des liaisons à 100 Mbit/s, 1 Gbit/s et 10 Gbit/s, en 2 ports duplex ou 4 ports simplex.
Comment être prévenu d'une perte d'alimentation ?
Une sortie relais de 1 A sous 24 VDC signale la défaillance de l'une des deux alimentations. Deux micro-interrupteurs activent ou non l'alarme pour chaque entrée, et un voyant orange signale le défaut.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IBS-102FX
Précisez le type de fibre et le nombre de nœuds à protéger : nous vous conseillons sur la topologie et répondons sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
