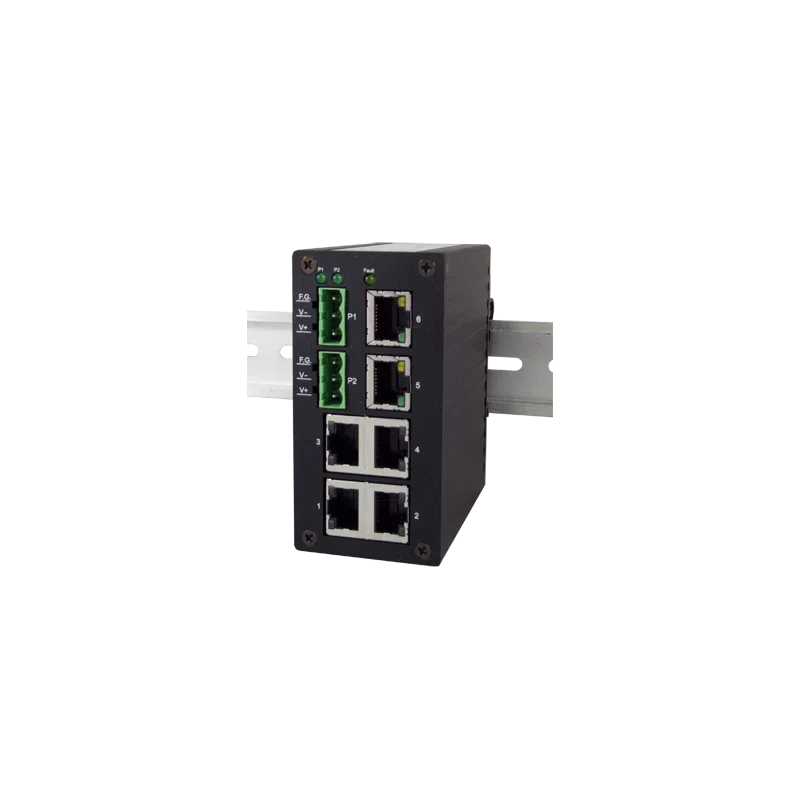

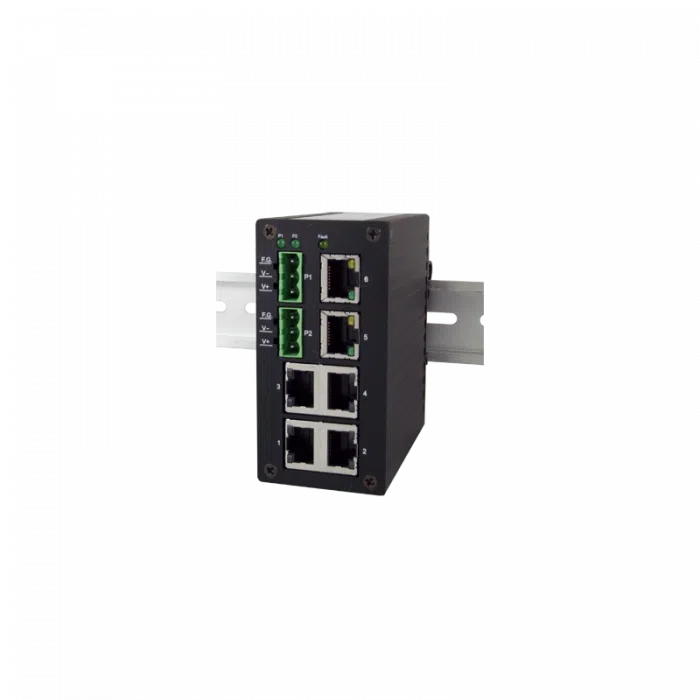

Réf. 1P1EH230600001GATOP EH2306 - Switch Ethernet industriel non manageable 6 ports rail DIN
- 6 ports RJ45 10/100BaseT(X), non manageable, sans configuration
- Double entrée d'alimentation redondante 9 à 30 VDC, 5,4 W max
- Boîtier aluminium IP30 de 45,2 x 90 x 78 mm, 255 g, rail DIN ou mural
- Fonctionnement de -10 à 70 °C, protection contre les tempêtes de diffusion
- Sécurité UL 60950-1 et EN 62368-1, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports | 6 x RJ45 10/100BaseT(X) |
| Connecteur | RJ45, borniers d'alimentation 3 points |
| Garantie | 5 ans |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel 6 ports ATOP EH2306 distribue le réseau Ethernet 10/100 Mbit/s dans une armoire électrique ou un coffret technique. Non manageable, il se met en service sans réglage et accepte deux alimentations continues redondantes.
Il s'adresse aux intégrateurs GTB et aux tableautiers qui raccordent automates, passerelles, compteurs communicants ou contrôleurs d'accès dans une armoire. Son boîtier aluminium IP30 de 45 mm de large se fixe sur rail DIN. Il complète nos switchs Ethernet industriels de la gamme ATOP.
Points forts du EH2306
- 6 ports RJ45 10/100BaseT(X), full/half duplex, MDI/MDI-X automatique
- Normes IEEE 802.3, 802.3u et contrôle de flux 802.3x
- Protection contre les tempêtes de diffusion, reprise automatique après environ 800 ms
- Deux entrées d'alimentation redondantes de 9 à 30 VDC, protection contre l'inversion de polarité
- Consommation de 5,4 W max, 0,60 A
- Boîtier aluminium IP30 de 45,2 x 90 x 78 mm, 255 g
- Fonctionnement de -10 à 70 °C, stockage de -40 à 85 °C
- Sécurité UL 60950-1 et EN 62368-1, MTBF de 20 ans, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire : armoire GTB d'étage reliant automates, passerelles BACnet ou Modbus et compteurs d'énergie
- Enseignement et collectivités : coffret de chaufferie ou de sous-station regroupant régulateurs et passerelles IP
- Logistique : armoire de quai pour contrôleurs d'accès, lecteurs et équipements de sécurité
- Industrie : petit îlot machine avec automate, pupitre et module d'E/S déporté
Intégration et compatibilité
Sans adresse IP ni interface web, l'EH2306 transporte de façon transparente les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou SNMP. Il n'introduit aucun point de configuration à maintenir ni à sécuriser dans l'armoire.
Pour relier l'armoire à un local éloigné par fibre, l'ATOP EH2305 associe 4 ports RJ45 et un port fibre. Pour séparer les flux de la GTB et ceux de la vidéo par VLAN, il faut un switch administrable de nos switchs Ethernet industriels.
Caractéristiques techniques
| Référence | 1P1EH230600001G (EH2306) |
| Ports | 6 x RJ45 10/100BaseT(X) |
| Normes | IEEE 802.3 10BASE-T, 802.3u 100BASE-TX, 802.3x |
| Fonctions | Négociation automatique, full/half duplex, MDI/MDI-X automatique, protection contre les tempêtes de diffusion |
| Alimentation | 9 à 30 VDC, deux entrées redondantes sur borniers 3 points pas de 5,08 mm |
| Courant d'entrée | 0,60 A |
| Consommation | 5,4 W max |
| Protection | Inversion de polarité |
| Boîtier | Aluminium, IP30 |
| Dimensions (l x H x P) | 45,2 x 90 x 78 mm |
| Poids | 255 g |
| Montage | Rail DIN, mural avec kit en option |
| Température de fonctionnement | -10 à 70 °C (50 °C max pour la certification UL) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 62368-1 |
| CEM | FCC Part 15 sous-partie B classe A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4 |
| Robustesse | Chocs IEC 60068-2-27, chute libre IEC 60068-2-32, vibrations IEC 60068-2-64 |
| MTBF | 20 ans |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports
- 6 x RJ45 10/100BaseT(X)
- Connecteur
- RJ45, borniers d'alimentation 3 points
- Garantie
- 5 ans
Contenu et accessoires compatibles
Accessoires ATOP compatibles, en option :
- Adaptateur secteur UNE315-1212 (EU-Y), 12 VDC 1,25 A, parmi nos alimentations rail DIN et adaptateurs secteur
- Alimentations rail DIN ATOP pour doubler l'alimentation en armoire
Documentation
Questions fréquentes
L'EH2306 se configure-t-il ?
Non. C'est un switch non manageable : il n'a ni adresse IP ni interface web. Vitesse, duplex et croisement des câbles se règlent automatiquement. Il suffit de l'alimenter et de brancher les équipements.
Quelle tension d'alimentation accepte-t-il ?
Chacune de ses deux entrées accepte de 9 à 30 VDC. Il fonctionne donc sur une alimentation 12 ou 24 VDC d'armoire. Avec deux sources distinctes, la seconde prend le relais automatiquement si la première tombe.
Quelle différence avec l'EH2006 ?
Les deux switchs offrent 6 ports RJ45 10/100 non manageables. L'EH2306 utilise un boîtier aluminium et fonctionne jusqu'à 70 °C. L'EH2006, en boîtier plastique, cible les armoires tertiaires tempérées.
Peut-on l'installer hors armoire ?
Il se fixe sur rail DIN ou au mur avec le kit optionnel. Son indice IP30 le réserve aux locaux secs : local technique, gaine, faux plafond ou coffret. En extérieur, il doit être placé dans un coffret étanche.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EH2306
Indiquez les quantités et le contexte d'installation : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume.
Nos techniciens vous conseillent sur l'architecture réseau de l'armoire et sur l'alimentation redondante.
