Red Lion Sixnet SLX-6ES - Switch industriel non manageable 6 ports fibre
- 6 ports Fast Ethernet : 4 RJ45 10/100 et 2 fibres 100BaseFX
- Fibre SC ou ST : multimode 4 km, monomode 20 km ou 60 km
- Double entrée 10 à 30 VDC, 5 W typique, sortie d'alarme 0,5 A
- -40 à 85 °C, boîtier aluminium IP40 pour rail DIN
- Classe I Division 2, ATEX zone 2, prêt à l'emploi
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 2 fibres multimode 4 km, monomode 20 ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier débrochable |
| Fibre | Multimode 4 km, monomode 20 km ou 60 km, 1 310 nm |
| Température de fonctionnement | -40 à 85 °C |
| Ports | 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel fibre non manageable Red Lion Sixnet SLX-6ES associe quatre ports RJ45 10/100 et deux ports fibre 100BaseFX dans un boîtier aluminium étroit pour rail DIN. Il ne demande aucun paramétrage : il commute dès la mise sous tension.
Avec deux fibres, il sert de maillon dans une chaîne d'armoires reliées en ligne, ou de point de distribution vers deux bâtiments. Il s'adresse aux intégrateurs GTB et aux services techniques qui veulent prolonger un réseau au-delà des 100 m du cuivre, sans ajouter de convertisseurs. Découvrez nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-6ES
- 4 ports RJ45 10/100Base-TX blindés et 2 ports fibre 100BaseFX (ports 5 et 6)

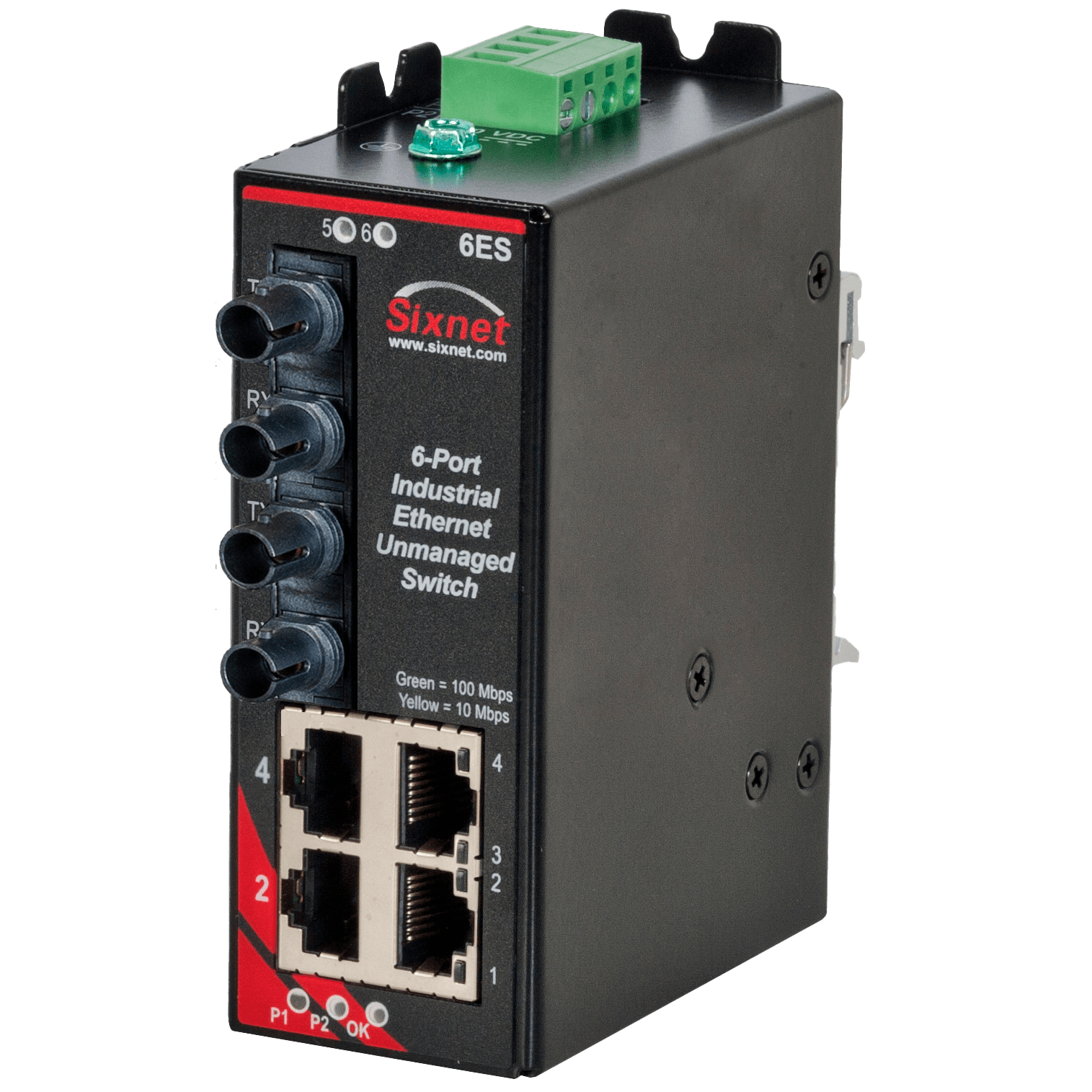

- Fibre multimode 4 km, monomode 20 km ou monomode longue distance 60 km, SC ou ST
- Commutation store and forward à la vitesse du câble, bande passante mémoire 3,2 Gbit/s
- 1 024 adresses MAC, latence typique de 5 µs plus le temps de trame à 100 Mbit/s
- Double entrée 10 à 30 VDC avec protection contre l'inversion de polarité, 5 W typique
- Sortie d'alarme « OK » jusqu'à 0,5 A, image de l'état d'alimentation et de fonctionnement
- Fonctionnement de -40 à 85 °C avec démarrage à froid à -40 °C
- Classe I Division 2, ATEX zone 2 et conception maritime ABS
Applications en bâtiment et sur site technique
- Chaînage fibre des sous-stations de chauffage d'un réseau de chaleur ou d'un campus
- Liaison d'un bâtiment annexe (gymnase, atelier, parking) au réseau GTB principal
- Desserte de deux locaux techniques depuis une armoire centrale en logistique
- Raccordement de postes éloignés en télégestion jusqu'à 60 km en monomode
- Réseaux soumis aux perturbations électromagnétiques, grâce à l'immunité de la fibre
Intégration et compatibilité
Le SLX-6ES est transparent pour tous les protocoles IEEE 802.3 : BACnet/IP, Modbus TCP, MQTT, KNXnet/IP ou vidéo IP passent sans réglage. Les ports RJ45 négocient automatiquement vitesse et duplex, gèrent le croisement MDI/MDIX et la correction de polarité, et le contrôle de flux évite les collisions en full duplex.
Faute d'administration, la supervision se fait par la sortie d'alarme « OK » : câblée sur une entrée TOR d'automate ou de passerelle, elle remonte la perte d'une alimentation ou un défaut du switch vers la GTB. Pour un simple prolongement point à point, voir aussi nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

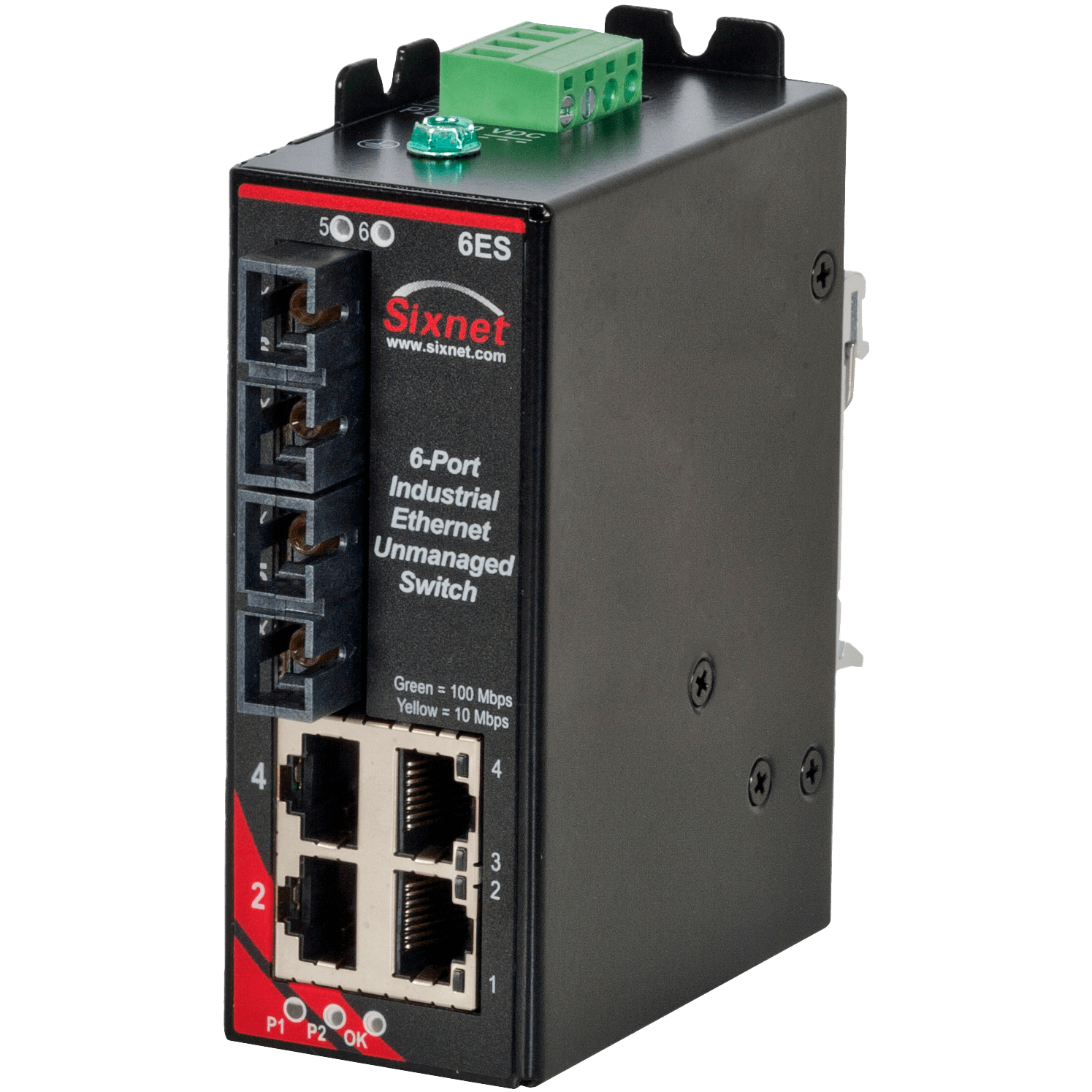

| SLX-6ES-4SC | 4 RJ45 + 2 fibres multimode SC, 4 km | Chaînage fibre sur un même site, connectique SC |
| SLX-6ES-4ST | 4 RJ45 + 2 fibres multimode ST, 4 km | Chaînage sur site, connectique ST existante |
| SLX-6ES-5SC | 4 RJ45 + 2 fibres monomode SC, 20 km | Liaisons entre bâtiments éloignés |
| SLX-6ES-5SCL | 4 RJ45 + 2 fibres monomode SC, 60 km | Sites distants, longue distance |
| SLX-6ES-5ST | 4 RJ45 + 2 fibres monomode ST, 20 km | Liaisons entre bâtiments, connectique ST |
| SLX-6ES-5STL | 4 RJ45 + 2 fibres monomode ST, 60 km | Sites distants, connectique ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non manageable, store and forward |
| Ports cuivre | 4 x RJ45 10/100Base-TX blindés |
| Ports fibre | 2 x 100BaseFX full duplex, SC ou ST (ports 5 et 6) |
| Fibre | Multimode 50 à 62,5/125 µm ; monomode 9 à 10/125 µm ; 1 310 nm |
| Portée fibre | 4 km (multimode), 20 km ou 60 km (monomode) |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Normes IEEE | 802.3, 802.3u, 802.3x |
| Alimentation | Double entrée 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation | 5 W typique, tous ports actifs |
| Sortie d'alarme | Contact « OK », tension identique à l'alimentation, 0,5 A maximum |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 85 °C, démarrage à froid à -40 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation, vernis de tropicalisation en option |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Chocs et vibrations | IEC 60068-2-6 et -27 |
| Indice de protection | IP40, boîtier aluminium |
| Dimensions (H x L x P) | 114,3 x 38,1 x 96,3 mm |
| Poids | 230 g |
| Montage | Rail DIN ou fixation directe sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-2 et -6-4 |
| Zones dangereuses | Classe I Division 2 (ANSI/ISA 12.12.01, CSA C22.2/213), ATEX zone 2 catégorie 3 (EN 60079-15) |
| Environnement | RoHS et DEEE |
| MTBF | Plus de 1 million d'heures |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- 2 fibres multimode 4 km, monomode 20 ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier débrochable
- Fibre
- Multimode 4 km, monomode 20 km ou 60 km, 1 310 nm
- Température de fonctionnement
- -40 à 85 °C
- Ports
- 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km
Contenu et accessoires compatibles
Le constructeur associe au SLX-6ES l'alimentation ET-PS-024-02 (24 VDC, 2 A) et le parafoudre Ethernet double port SP-ETH-2 pour les ports 10/100. Retrouvez nos alimentations rail DIN.
Documentation
Questions fréquentes
Le SLX-6ES peut-il être monté en anneau ?
Non. C'est un switch non manageable sans protocole de redondance : relier ses deux fibres en boucle créerait une tempête de broadcast. Pour un anneau, choisissez le SLX-6RS (Real-Time Ring préconfiguré) ou un modèle manageable comme le SLX-5MS.
À quoi servent les deux ports fibre ?
Ils permettent de chaîner les armoires en ligne (bus fibre) : une fibre vers l'armoire amont, l'autre vers l'armoire aval, et quatre RJ45 pour les équipements locaux. On peut aussi desservir deux bâtiments distincts depuis un même point.
Faut-il configurer le switch ?
Non. Il fonctionne dès la mise sous tension : négociation automatique de la vitesse et du duplex, croisement MDI/MDIX et correction de polarité sur les RJ45. Aucune adresse IP n'est à attribuer.
Quelle est la consommation du SLX-6ES ?
La fiche technique annonce 5 W typiques avec les deux fibres et tous les ports actifs, sous une double entrée 10 à 30 VDC.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SLX-6ES
Indiquez la longueur des liaisons, le type de fibre et le connecteur en place : nous vous répondons sous 24 h ouvrées avec la référence adaptée et un conseil technique. Les tarifs sont établis selon les quantités.
