Switchs Ethernet industriels ATOP : séries EH, EHG et RHG
Des switchs pour armoires techniques et réseaux de site, du 5 ports non manageable sur rail DIN au rackable modulaire de 28 ports avec 720 W de PoE. Boîtiers métal sans ventilateur, double alimentation et, selon les séries, PoE++, anneau de redondance et routage niveau 3.
- 24
- modèles au catalogue
- 5 à 28
- ports selon le modèle
- 720 W
- budget PoE des RHG rackables
- -40 à 75 °C
- sur de nombreuses séries

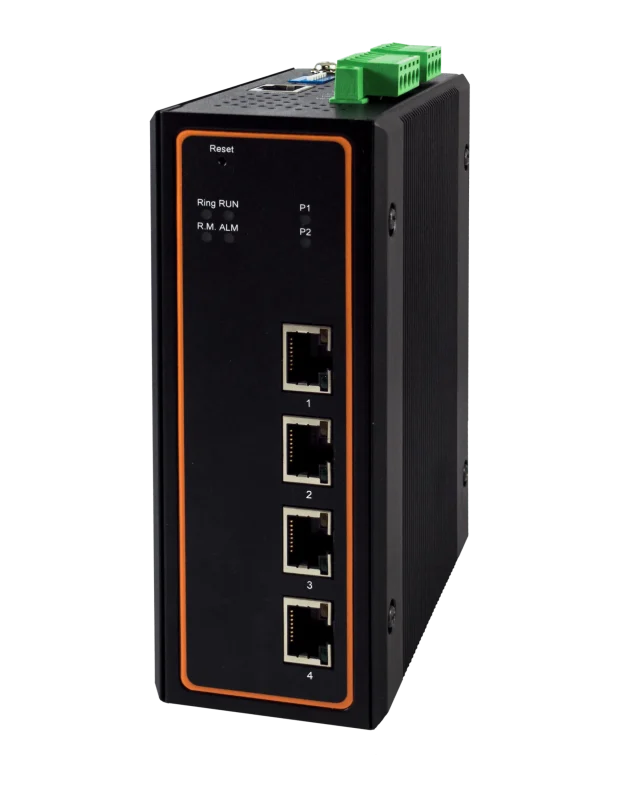

ATOP EHG7500- Rail DIN
- PoE 802.3af / at / bt
- Gigabit et 10G
- ERPS, RSTP, MRP
- Niveau 3
- Double alimentation
Quel switch ATOP pour quel besoin ?
Les switchs ATOP
Chaque fiche détaille les versions (nombre de ports, PoE, SFP, plage de température). Indiquez le nombre de ports, le budget PoE et la tension disponible dans votre demande de devis.

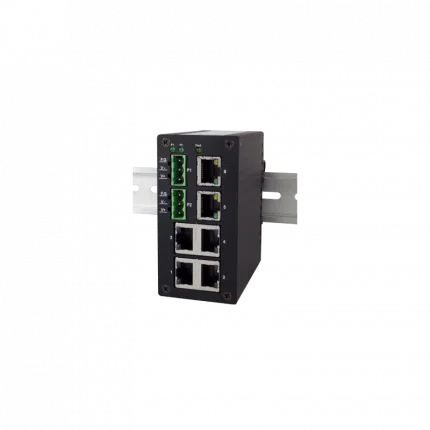

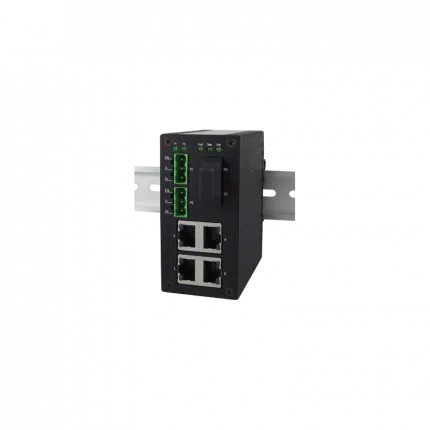

EH : non manageables 11
Switchs Fast Ethernet prêts à l'emploi, de 4 à 16 ports, sur rail DIN.
EHG : Gigabit, PoE et manageables 11
Du Gigabit non manageable au niveau 3, avec PoE et anneau de redondance selon le modèle.
ATOP EHG7700
Switch PoE industriel manageable Gigabit IEC 62443, PoE++ 90 W
ATOP EHG7512
Switch Ethernet industriel manageable 12 à 20 ports, uplinks 10G
ATOP EHG7604
Switch PoE industriel niveau 3 manageable Gigabit 4 ou 8 ports
ATOP EHG7612
Switch Ethernet industriel niveau 3, 12 à 20 ports, uplinks 10G
RHG : rackables modulaires 2
Switchs 19 pouces 1U jusqu'à 28 ports et 720 W de PoE.
ATOP RHG7528
Switch Ethernet rackable modulaire manageable niveau 2, PoE 720 W
ATOP RHG7628
Switch Ethernet rackable niveau 3 modulaire, PoE 720 W et MACsec
Aucun modèle ne correspond à ces critères.
Quelle série de switch ATOP choisir ?
Comparatif par série : chaque colonne regroupe des modèles proches. Les valeurs détaillées sont dans les fiches.
| Caractéristique | EH (EH23xx, EH3005) | EHG2308 / 2316C | EHG6400 / 6500 / 7300 | EHG7500 / 7512 | EHG7604 / 7612 | EHG7700 | RHG7528 / 7628 |
|---|---|---|---|---|---|---|---|
| Gestion | Non manageable | Non manageable (DIP switch sur EHG2316C) | Non manageable ou semi-manageable (EHG6500) | Manageable niveau 2 | Manageable niveau 3 | Manageable | Niveau 2 (7528) ou 3 (7628) |
| Débit | 10/100 Mbit/s (EH2316 : 2 ports Gigabit) | Gigabit | Gigabit | Gigabit, uplinks 10G (EHG7512) | Gigabit, uplinks 10G (EHG7612) | Gigabit, SFP 2,5 Gbit/s | Gigabit, uplinks 1G ou 10G |
| Ports | 5 à 16 | 8 ou 16 | 5 à 10 | 4 à 20 | 4 à 20 | 4 à 11 | Jusqu'à 28, modulaires |
| PoE | Non | 16 ports, 240 W (EHG2316C 16PoE) | Jusqu'à 8 ports, 60 à 130 W | Jusqu'à 8 ports, 240 W | Jusqu'à 8 ports, 240 W | PoE++ 90 W par port, 180 W | Jusqu'à 24 ports, 720 W |
| Redondance | Double alimentation | Double alimentation | Double alimentation | ERPS, RSTP, MRP | ERPS, MRP, VRRP | ERPS, RSTP, MRP | ERPS, RSTP, MSTP, MRP |
| Format | Rail DIN, slim 23 mm pour EH3005 | Rail DIN | Rail DIN | Rail DIN | Rail DIN | Rail DIN, 32 mm | Rack 1U |
| Température | -10 à 70 °C (EH23xx) | -40 à 70 °C (EHG2316C) | -40 à 75 °C (EHG6400, 6500) | -20 à 70 °C ou -40 à 70 °C | -20 à 70 °C ou -40 à 70 °C | -40 à 75 °C | -40 à 75 °C |
Faites glisser le tableau pour voir tous les modèles.
Également dans la gamme : EH2005, EH2006, EH2008, EH2304, EH2306 et EH3305 (non manageables Fast Ethernet), EH3408 (slim semi-manageable 8 ports, SNMP), EHG2408 (Gigabit avec chiffrement MACsec). Source : fiches techniques ATOP.
Cas d'usage
Armoire GTB
Un EH ou EHG non manageable relie automates, passerelles et superviseur, alimenté en 24 V DC redondant.
Vidéo et Wi-Fi
Les switchs PoE alimentent caméras et points d'accès ; l'EHG7700 fournit jusqu'à 90 W par port.
Réseau de site redondant
Anneau ERPS ou MRP avec reprise inférieure à 20 ms entre les armoires d'un site étendu.
Segmentation et sécurité
VLAN, routage niveau 3 et MACsec pour isoler le réseau technique du réseau informatique.
Intégration et administration
Des non manageables prêts à l'emploi aux switchs de cœur de réseau administrables à distance.
- SNMP et Syslog
- Supervision des ports et des alarmes sur les modèles manageables et semi-manageables (SNMP v3 sur EHG7500).
- Redondance d'anneau
- ERPS (G.8032), RSTP, MSTP et MRP selon modèle, pour tolérer la coupure d'un câble.
- PROFINET et IEEE 1588
- EHG7500 certifié PROFINET CC-B, horloge transparente IEEE 1588v2 matérielle sur les séries manageables.
- Routage niveau 3
- Statique, RIP, OSPFv2, BGPv4, VRRP sur EHG7604, EHG7612 et RHG7628.
- Fibre et SFP
- Emplacements SFP 100 Mbit/s à 10 Gbit/s pour relier les bâtiments ou les étages en fibre.
Un réseau Ethernet fiable entre GTB, automates et capteurs
Le réseau technique d'un bâtiment ou d'un site industriel relie automates, passerelles, caméras et points d'accès. Il vit dans des armoires chaudes alimentées en 24 V DC, loin d'une salle informatique : c'est le terrain des switchs ATOP, en boîtier métal avec double entrée d'alimentation.
Lire la suite
Les EH sont des switchs Fast Ethernet non manageables, prêts à l'emploi. Les EHG passent au Gigabit : EHG2308 et EHG2316C non manageables, EHG2408 chiffré en MACsec, EHG6400, EHG6500 et EHG7300 avec PoE et élévateur de tension pour les armoires en 12 ou 24 V.
Pour les réseaux structurés, les EHG7500 et EHG7512 sont manageables niveau 2 (VLAN, SNMP v3, ERPS, MRP, PROFINET), les EHG7604 et EHG7612 ajoutent le niveau 3 et l'EHG7700 le PoE++ 90 W. Les RHG7528 et RHG7628 regroupent jusqu'à 28 ports en rack 1U.
Documentation technique
Fiches techniques et manuels utilisateur des switchs ATOP EH, EHG et RHG, en anglais.
Documentations ATOPÀ voir aussi
Modules SFP, alimentations et accessoires 7Modules fibre, alimentations rail DIN, injecteur PoE et kits de montage pour compléter l'installation.
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Switch manageable ou non manageable : que choisir ?
Un non manageable (EH, EHG2308) suffit pour relier quelques équipements dans une armoire, sans configuration. Dès qu'il faut des VLAN, une supervision SNMP ou un anneau redondant, choisissez un manageable : EHG7500 ou EHG7512 en niveau 2, EHG7604 ou EHG7612 si le routage est nécessaire.
Quel switch ATOP pour alimenter des caméras en PoE ?
Les EHG6400, EHG6500 et EHG7300 sur rail DIN pour quelques caméras, l'EHG2316C 16PoE avec 240 W sur 16 ports, l'EHG7700 pour le PoE++ 90 W par port, et les RHG en rack jusqu'à 720 W sur 24 ports.
Peut-on alimenter un switch PoE ATOP en 12 ou 24 V ?
Oui pour les EHG6400 et EHG6500, équipés d'un élévateur de tension : alimentation de 12 à 57 V DC, avec 60 W de PoE dès 12 V et 120 W dès 24 V.
Les switchs ATOP supportent-ils un anneau redondant ?
Les séries manageables EHG7500, EHG7512, EHG7604, EHG7612, EHG7700 et RHG prennent en charge ERPS, RSTP et MRP, avec une reprise annoncée inférieure à 20 ms sur les EHG7512 et EHG7612.
Quelle plage de température ?
Elle dépend de la série : -10 à 70 °C pour les EH23xx, 0 à 60 °C pour l'EH3005 slim, -40 à 70 ou 75 °C pour de nombreux modèles Gigabit et PoE. Chaque fiche précise la plage de la version choisie.
Les switchs ATOP sont-ils compatibles PROFINET ?
L'EHG7500 est certifié PROFINET CC-B. Les EH2308 et EHG2308 non manageables priorisent les trames PROFINET par QoS 802.1p.
Un projet avec cette gamme ?
Décrivez votre site et vos besoins : un conseiller vous aide à choisir les modèles et les accessoires, et vous adresse un devis sous 24 h ouvrées.
