Red Lion Sixnet SLX-8ES - Switch Ethernet industriel non manageable 8 ports
- 8 ports Fast Ethernet : 8 RJ45, ou 5 RJ45 et 3 fibres 100BaseFX
- Fibre SC ou ST : multimode 4 km, monomode 20 km ou 60 km
- Double entrée 10 à 30 VDC, 4 W (cuivre) ou 8 W (fibre) typique
- -40 à 85 °C en cuivre, -40 à 75 °C en fibre, boîtier aluminium IP40
- Classe I Division 2, ATEX zone 2, prêt à l'emploi
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Cuivre, ou 3 fibres multimode 4 km, monomode 20 ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier débrochable |
| Fibre | Multimode 4 km, monomode 20 km ou 60 km, 1 300 nm |
| Température de fonctionnement | -40 à 85 °C (cuivre), -40 à 75 °C (fibre) |
| Ports | Cuivre uniquement, 3 fibres multimode SC 4 km, 3 fibres multimode ST 4 km, 3 fibres monomode SC 20 km, 3 fibres monomode SC 60 km, 3 fibres monomode ST 20 km, 3 fibres monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch industriel 8 ports non manageable Red Lion Sixnet SLX-8ES se décline en deux familles : le SLX-8ES-1 à huit ports RJ45 10/100, et les SLX-8ES-6 et -7 qui combinent cinq RJ45 et trois ports fibre 100BaseFX. Tous partagent un boîtier aluminium IP40 pour rail DIN et une double entrée d'alimentation.
Prêt à l'emploi, il convient aux armoires GTB qui regroupent automates, passerelles et compteurs, et, en version trois fibres, aux points de distribution qui desservent plusieurs bâtiments. Consultez nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-8ES
- 8 ports au total : 8 RJ45 10/100Base-TX, ou 5 RJ45 et 3 ports 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou monomode longue distance 60 km
- Commutation store and forward à la vitesse du câble, bande passante mémoire 3,2 Gbit/s
- 1 024 adresses MAC, latence typique de 5 µs plus le temps de trame à 100 Mbit/s
- Double entrée 10 à 30 VDC, 4 W typique en cuivre, 8 W avec trois fibres
- Protection contre les transitoires 15 000 W crête
- -40 à 85 °C (SLX-8ES-1) ou -40 à 75 °C (versions fibre), démarrage à froid à -40 °C
- Classe I Division 2, ATEX zone 2, conception maritime ABS
Applications en bâtiment et sur site technique
- Armoire GTB d'un immeuble de bureaux regroupant automates, passerelles et compteurs d'énergie
- Point de distribution fibre vers trois bâtiments d'un campus, d'un hôpital ou d'une collectivité
- Local technique de plateforme logistique ou de site industriel, en ambiance non chauffée
- Raccordement de stations éloignées en télégestion par fibre monomode
- Remplacement de convertisseurs fibre multiples par un seul équipement compact
Intégration et compatibilité
Le SLX-8ES est transparent pour tous les protocoles IEEE 802.3 : BACnet/IP, Modbus TCP, MQTT, KNXnet/IP ou vidéo IP. Les RJ45 négocient seuls vitesse et duplex, croisement MDI/MDIX et polarité ; le full duplex avec contrôle de flux supprime les collisions.
Aucune configuration n'est possible ni nécessaire : le switch commute dès la mise sous tension, ce qui simplifie la maintenance par les équipes d'exploitation. Les voyants de façade indiquent l'état de chaque port et des alimentations. Pour une liaison point à point isolée, voir aussi nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

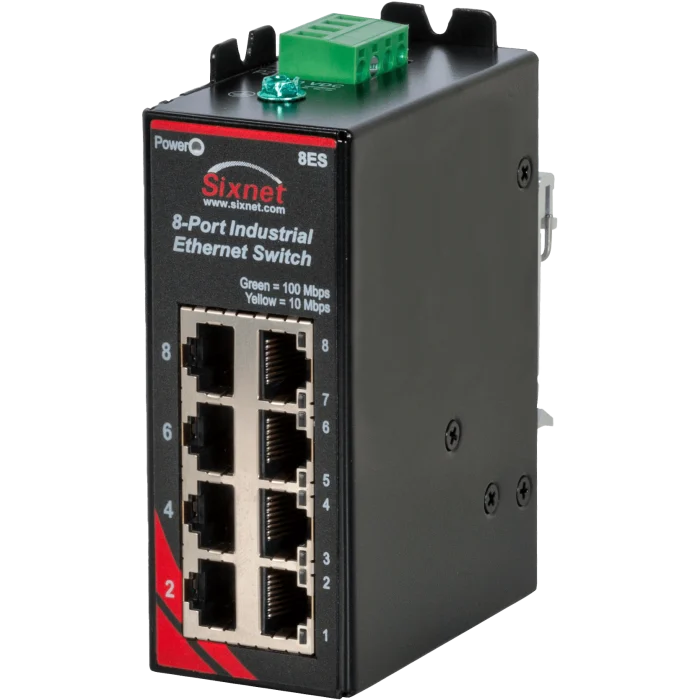

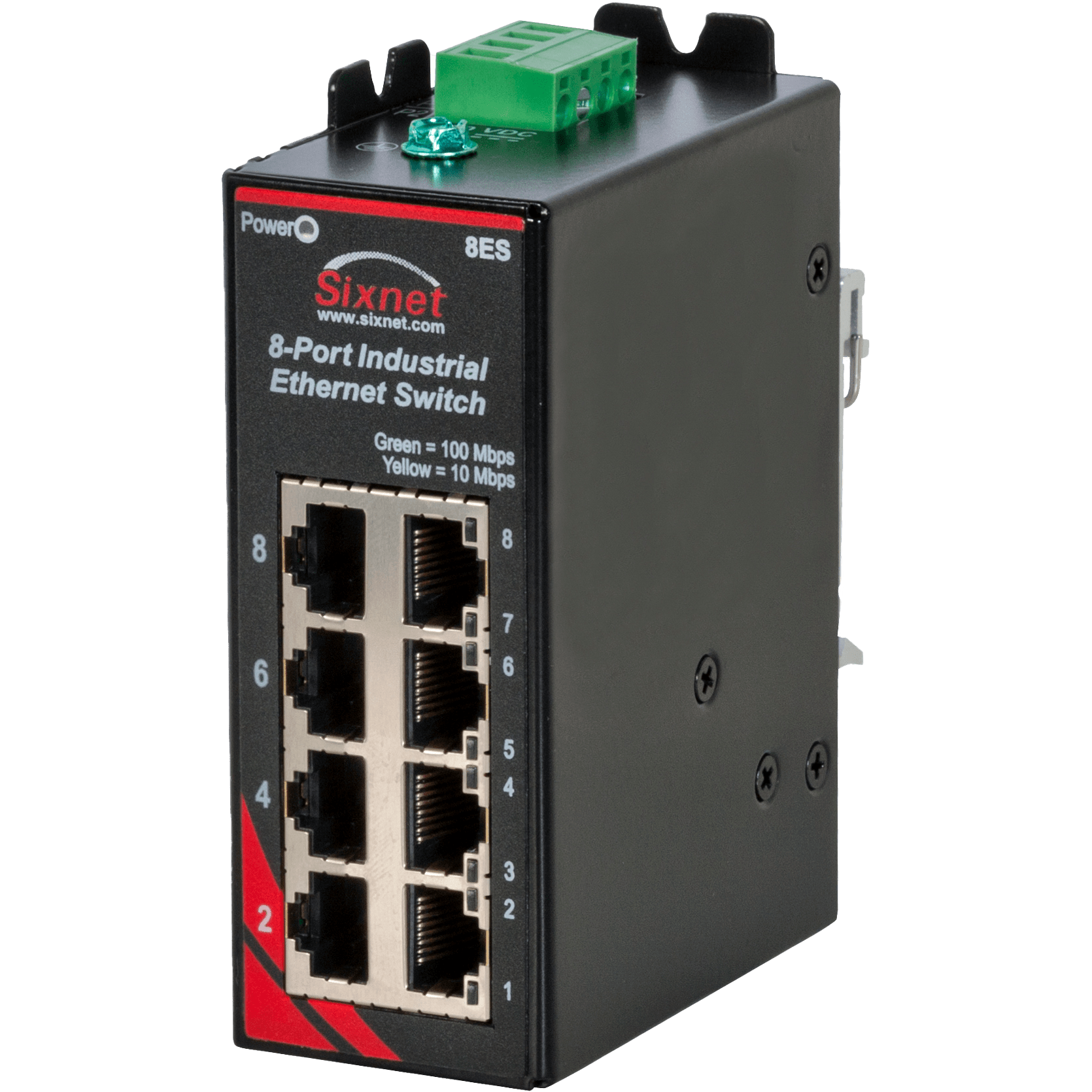

| SLX-8ES-1 | 8 x RJ45 10/100 | Armoire locale tout en cuivre |

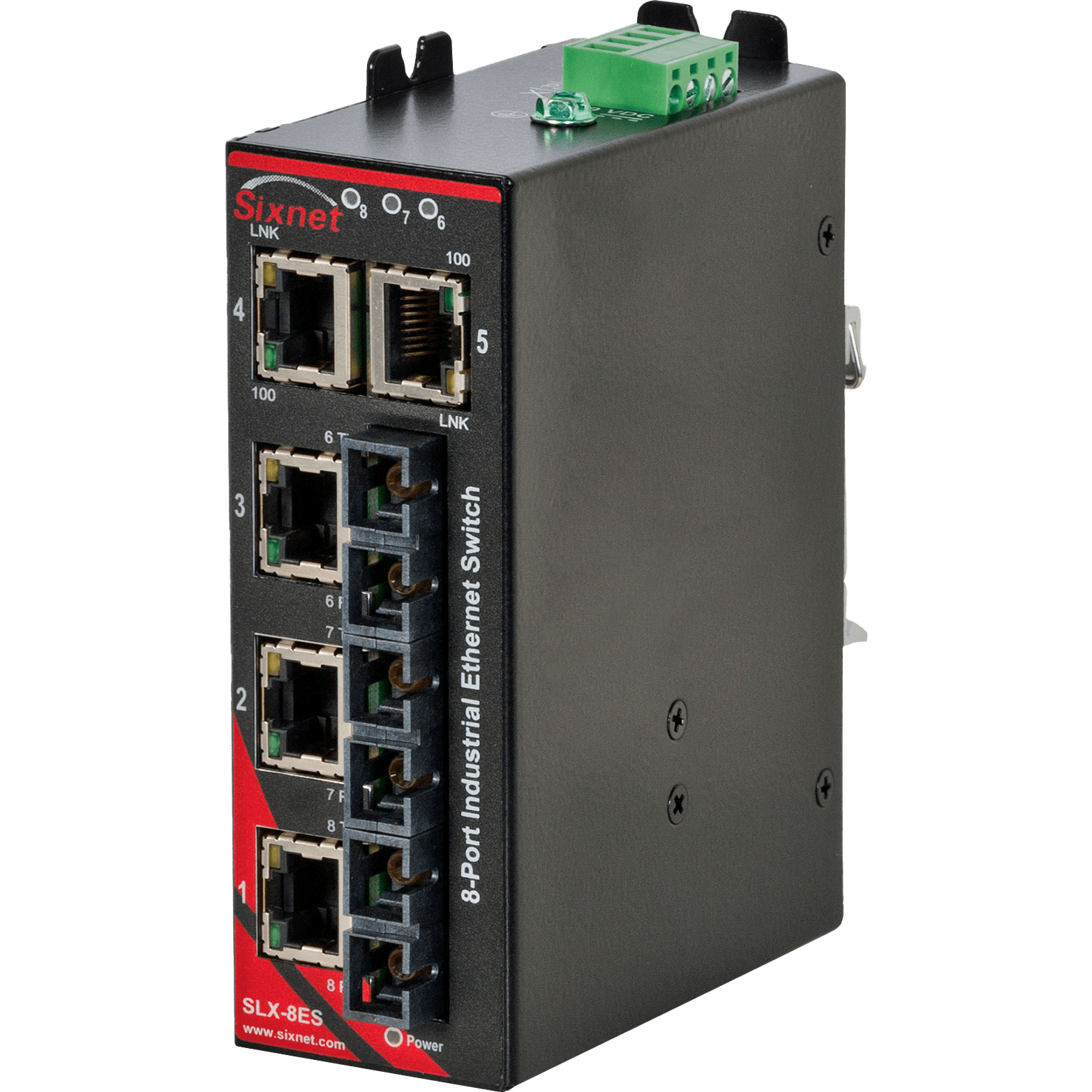

| SLX-8ES-6SC | 5 RJ45 + 3 fibres multimode SC, 4 km | Distribution fibre sur un site, connectique SC |

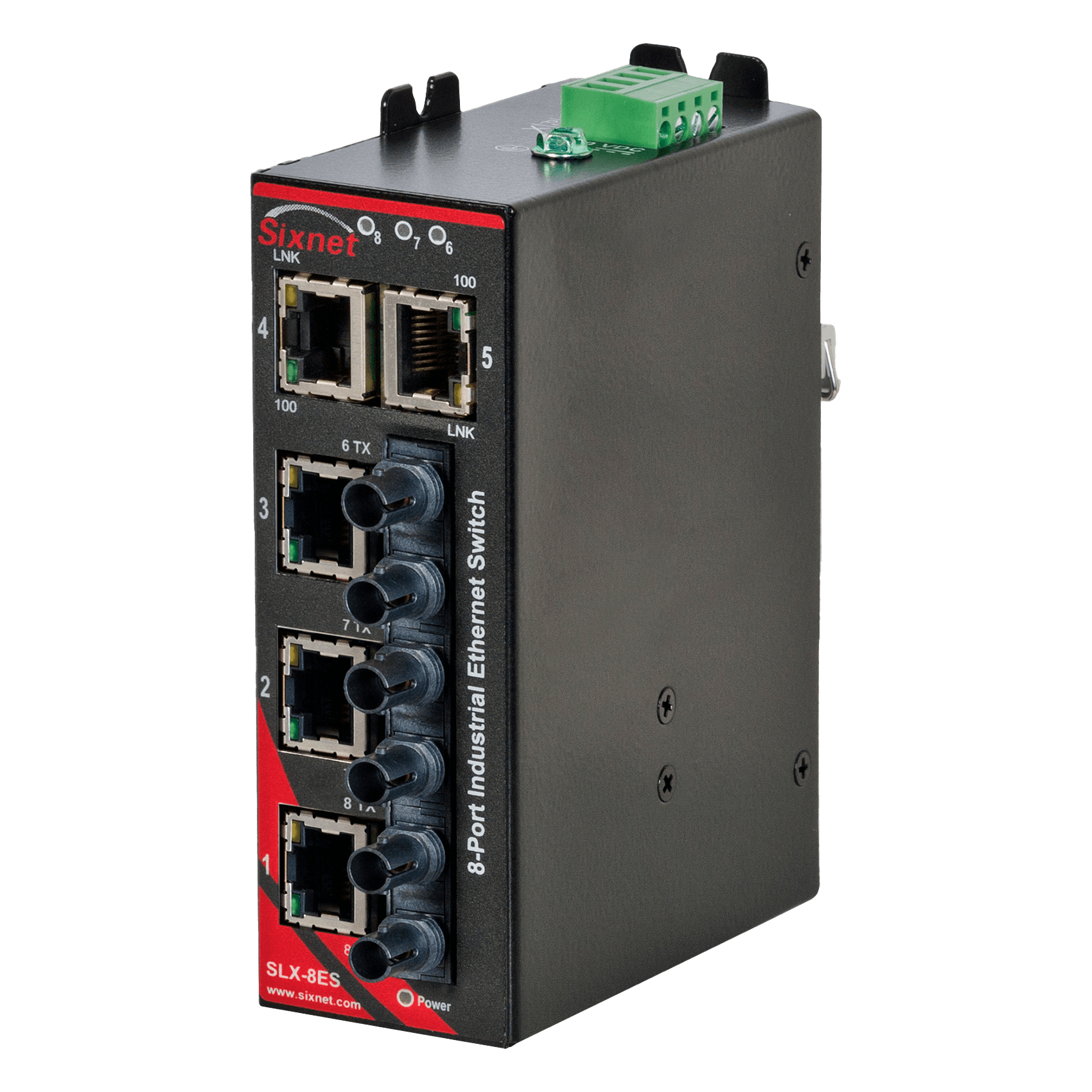

| SLX-8ES-6ST | 5 RJ45 + 3 fibres multimode ST, 4 km | Distribution fibre, connectique ST existante |
| SLX-8ES-7SC | 5 RJ45 + 3 fibres monomode SC, 20 km | Desserte de bâtiments éloignés |
| SLX-8ES-7SCL | 5 RJ45 + 3 fibres monomode SC, 60 km | Sites distants, longue distance |
| SLX-8ES-7ST | 5 RJ45 + 3 fibres monomode ST, 20 km | Desserte inter-bâtiments, connectique ST |
| SLX-8ES-7STL | 5 RJ45 + 3 fibres monomode ST, 60 km | Sites distants, connectique ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non manageable, store and forward |
| Ports cuivre | 8 x RJ45 10/100Base-TX (version 1) ou 5 x RJ45 (versions 6 et 7), blindés |
| Ports fibre | 3 x 100BaseFX full duplex, SC ou ST (versions 6 et 7) |
| Fibre | Multimode 50 ou 62,5/125 µm ; monomode 9 ou 10/125 µm ; 1 300 nm |
| Portée fibre | 4 km (multimode), 20 km ou 60 km (monomode) selon la désignation constructeur ; la fiche technique indique 40 km et plus en longue distance, à valider par un bilan optique |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Normes IEEE | 802.3, 802.3u, 802.3x |
| Alimentation | Double entrée 10 à 30 VDC |
| Consommation | 4 W typique (SLX-8ES-1), 8 W typique (versions 3 fibres) |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 85 °C (SLX-8ES-1), -40 à 75 °C (versions fibre) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Indice de protection | IP40, boîtier aluminium |
| Dimensions (H x L) | 114,3 x 38,1 mm (SLX-8ES-1), 119,4 x 40,7 mm (versions fibre) |
| Poids | 230 g (SLX-8ES-1), 310 g (versions fibre) |
| Montage | Rail DIN 35 mm ou fixation directe sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6, CE |
| Zones dangereuses | Classe I Division 2, ATEX zone 2 catégorie 3 (EN 60079-15) |
| Sécurité oculaire (fibre) | IEC 60825-1 classe 1 |
| MTBF | Plus de 1 million d'heures |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Cuivre, ou 3 fibres multimode 4 km, monomode 20 ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier débrochable
- Fibre
- Multimode 4 km, monomode 20 km ou 60 km, 1 300 nm
- Température de fonctionnement
- -40 à 85 °C (cuivre), -40 à 75 °C (fibre)
- Ports
- Cuivre uniquement, 3 fibres multimode SC 4 km, 3 fibres multimode ST 4 km, 3 fibres monomode SC 20 km, 3 fibres monomode SC 60 km, 3 fibres monomode ST 20 km, 3 fibres monomode ST 60 km
Contenu et accessoires compatibles
Le constructeur recommande le parafoudre Ethernet double port SP-ETH-2 pour les ports 10/100 et l'alimentation ET-PS-024-02 (24 VDC, 2 A). Voir nos alimentations rail DIN.
Documentation
Questions fréquentes
Pourquoi trois ports fibre ?
Trois fibres permettent de faire du SLX-8ES-6 ou -7 un point de distribution optique : une fibre remonte vers le local informatique, deux autres desservent des bâtiments ou des armoires éloignés, et les cinq RJ45 alimentent les équipements locaux.
Le SLX-8ES est-il manageable ?
Non, il fonctionne dès la mise sous tension sans adresse IP ni configuration. Pour des VLAN, du SNMP ou un anneau redondant, choisissez le SLX-8MS (8 ports manageables) ou le SLX-6RS (anneau Real-Time Ring).
Quelle différence entre le SLX-8ES-1 et le SLX-9ES ?
Le SLX-8ES-1 compte huit ports RJ45 et aucun port fibre. Le SLX-9ES ajoute un neuvième port en fibre. Les versions SLX-8ES-6 et -7 remplacent trois des huit RJ45 par trois ports fibre.
Quelle est la consommation ?
Les fiches techniques donnent 4 W typiques pour le SLX-8ES-1 et 8 W typiques pour les versions à trois fibres, tous ports actifs, sous une double entrée 10 à 30 VDC.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SLX-8ES
Indiquez le nombre de ports, la présence de fibre et les distances à couvrir : nous vous répondons sous 24 h ouvrées avec la référence adaptée et un conseil technique. Les tarifs sont établis selon les quantités.
