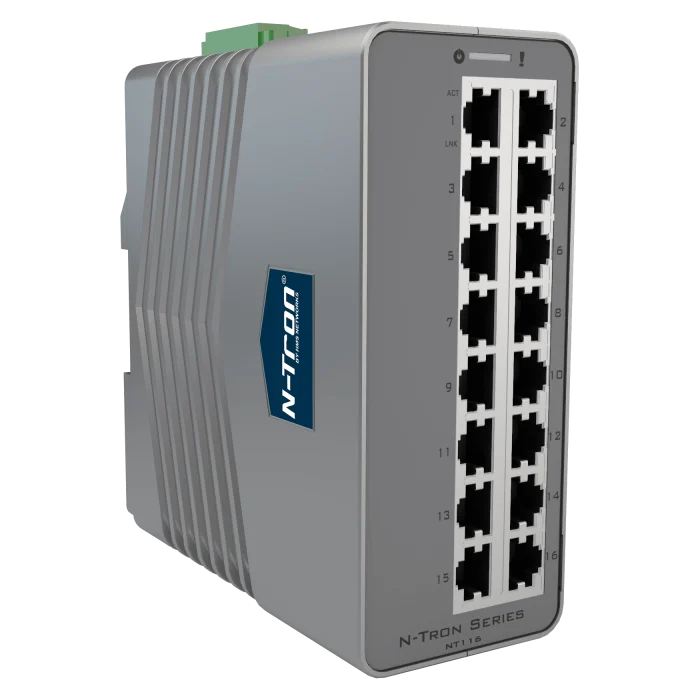

Réf. NT-116-0000-0000Red Lion N-Tron NT-116 - Switch Ethernet industriel non manageable 16 ports
- 16 ports RJ45 10/100BaseTX, débit total jusqu'à 3,2 Gbit/s
- Switch non administrable, prêt à l'emploi
- Double alimentation redondante 10 à 49 VDC, 6,2 W
- Boîtier métallique rail DIN, -40 à +85 °C
- UL Classe I Division 2, ATEX, IECEx, EN 50155
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Non administrable |
| Certifications | Atex, Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Connecteur | 16 x RJ45, bornier d'alimentation |
| Débit | 10/100 Mbit/s, 3,2 Gbit/s au total |
| Température de fonctionnement | -40 à +85 °C |
| MTBF | 1,2 million d'heures |
- Aucune (filaire)
- Ethernet
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

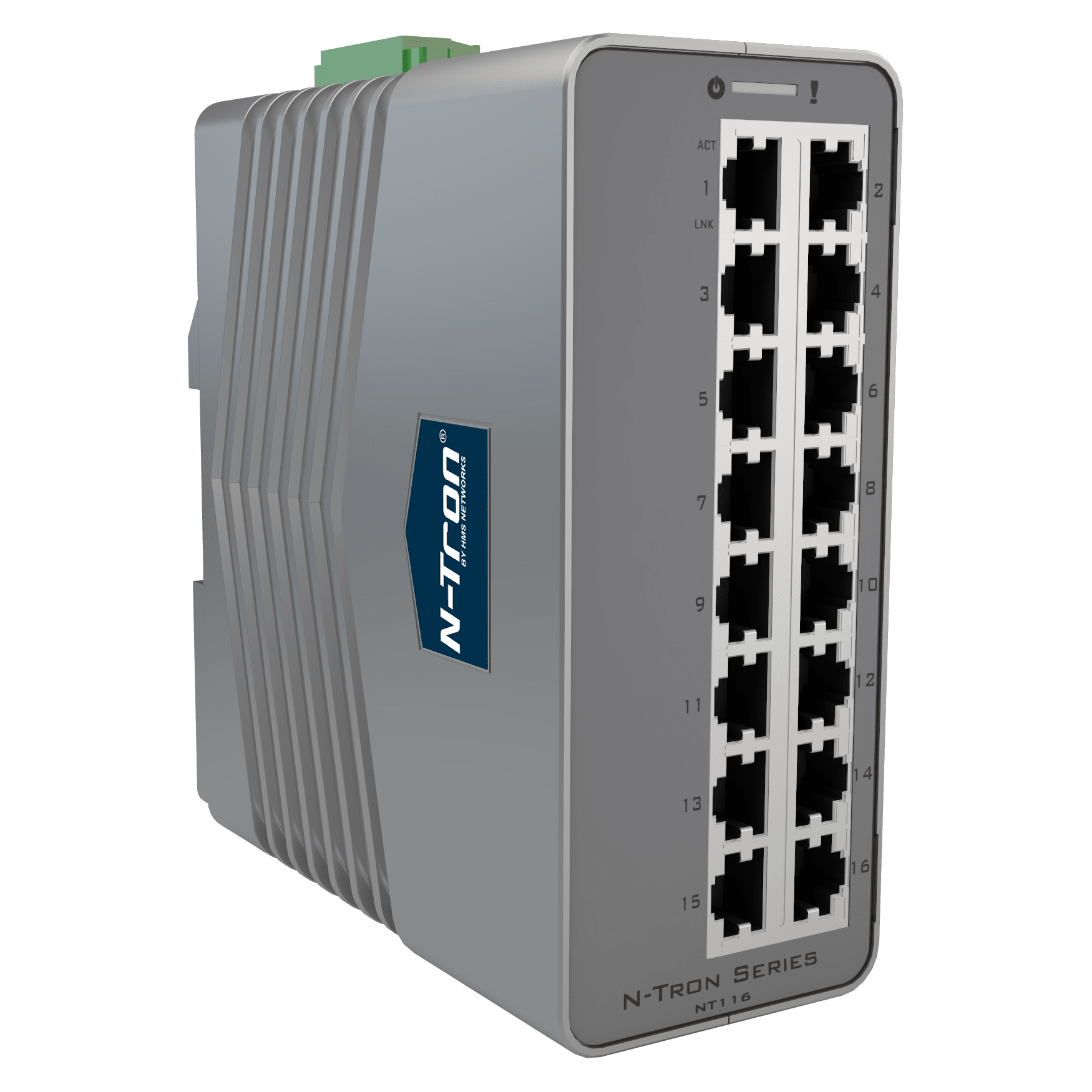

Le Red Lion N-Tron NT-116 est un switch Ethernet industriel non administrable de 16 ports RJ45 10/100, dans un boîtier métallique compact pour rail DIN. Il raccorde un grand nombre d'équipements IP dans une même armoire avec un débit maximal de 3,2 Gbit/s et une fiabilité annoncée de 1,2 million d'heures de MTBF.
Il convient aux intégrateurs GTB et aux exploitants qui regroupent automates, contrôleurs CVC, compteurs, passerelles et postes opérateurs dans un tableau technique. Sans configuration, alimenté en 10 à 49 VDC et tenu de -40 à +85 °C, il fait partie de nos switchs Ethernet industriels pour environnements exigeants.
Points forts du NT-116
- 16 ports RJ45 10/100BaseTX en vitesse filaire, débit total jusqu'à 3,2 Gbit/s
- Double entrée d'alimentation redondante 10 à 49 VDC, 0,26 A sous 24 VDC
- Fonctionnement de -40 à +85 °C, humidité de 10 à 95 % sans condensation
- Chocs 200 g et vibrations 15 g de 5 à 200 Hz (montage panneau)
- Diodes de protection ESD et surtension sur tous les ports, protection contre l'inversion de polarité
- MTBF de 1,2 million d'heures, trames jumbo, store-and-forward
- Homologations UL Classe I Division 2, ATEX, IECEx et ferroviaire EN 50155
- Garantie constructeur de 3 ans
Applications en bâtiment et sur site technique
- Tableau GTB d'un immeuble tertiaire : raccorder dans une seule armoire les automates CVC, compteurs d'énergie et passerelles BACnet ou Modbus.
- Locaux techniques de datacenter : distribution réseau des équipements de supervision technique (centrales, onduleurs, CTA).
- Stations de traitement d'eau et sites de collectivités : switch robuste supportant les écarts de température d'un local non chauffé.
- Sites industriels et logistiques : concentration des E/S Ethernet, IHM et automates d'une ligne ou d'une zone.
Intégration et compatibilité
Switch de couche 2 transparent, le NT-116 transporte tous les protocoles IP : BACnet/IP, Modbus TCP, EtherNet/IP, KNXnet/IP, MQTT ou SNMP des équipements raccordés. Il respecte IEEE 802.3 et gère automatiquement la vitesse, le duplex, le contrôle de flux et le croisement des câbles (MDIX). Les voyants de chaque port indiquent l'état de liaison et l'activité.
Aucun paramétrage n'est nécessaire, ce qui simplifie le remplacement à l'identique par un technicien de maintenance. Pour l'alimentation, une alimentation N-Tron 24 VDC sur rail DIN convient, voir nos alimentations rail DIN. Le câblage demande au minimum du Cat3 en 10BaseT et du Cat5 en 100BaseTX.
Caractéristiques techniques
| Ports | 16 x RJ45 10/100BaseTX |
|---|---|
| Fonctionnement | Non administrable, store-and-forward, vitesse filaire, trames jumbo |
| Débit maximal | 3,2 Gbit/s |
| Normes | IEEE 802.3, MDIX automatique, détection de vitesse et contrôle de flux |
| Alimentation | 10 à 49 VDC, double entrée redondante, protection contre l'inversion de polarité |
| Consommation | 0,26 A sous 24 VDC, 6,2 W, 21,22 BTU/h |
| Température | -40 à +85 °C en fonctionnement et en stockage |
| Humidité | 10 à 95 % HR sans condensation |
| Altitude | 0 à 3 000 m (10 000 pieds) |
| Chocs et vibrations | 200 g pendant 10 ms ; 15 g de 5 à 200 Hz (IEC 68-2-27 et 68-2-6) |
| MTBF | 1,2 million d'heures |
| Dimensions (rail DIN) | 57,1 x 144,9 x 129,8 mm environ |
| Poids | 0,82 kg |
| Montage | Rail DIN, panneau avec kit optionnel |
| Certifications | UL 61010, CSA C22.2 No. 61010, Classe I Division 2, ATEX, IECEx Ex ec IIC T4 Gc, EN 50155, EN 50121, EN 61373, ABS marine |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Non administrable
- Certifications
- Atex, EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Connecteur
- 16 x RJ45, bornier d'alimentation
- Débit
- 10/100 Mbit/s, 3,2 Gbit/s au total
- Température de fonctionnement
- -40 à +85 °C
- MTBF
- 1,2 million d'heures
Contenu et accessoires compatibles
Accessoires constructeur : kit de montage sur panneau NT-CPMA-03-00000 et alimentation rail DIN NTPS-24-1-3 (24 VDC, 1,3 A). Une version vernie (suffixe -CC) existe pour les atmosphères agressives.
Documentation
Questions fréquentes
Le NT-116 est-il administrable ?
Non, c'est un switch non administrable : il fonctionne dès la mise sous tension, sans configuration. Pour la supervision SNMP, les VLAN ou un anneau redondant, choisissez un switch administrable N-Tron NT24k.
Comment l'alimenter ?
Il accepte de 10 à 49 VDC sur deux entrées redondantes. Il consomme 0,26 A sous 24 VDC, soit environ 6,2 W : une petite alimentation 24 VDC sur rail DIN suffit.
Peut-il être installé ailleurs que sur rail DIN ?
Oui, un kit de montage sur panneau (NT-CPMA-03-00000) permet de le fixer à plat au fond d'une armoire ou d'un coffret.
Le NT-116 dispose-t-il de ports fibre ?
Non, ses 16 ports sont en cuivre RJ45 10/100. Pour une liaison fibre entre bâtiments, ajoutez un convertisseur de média ou choisissez un modèle à ports fibre.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT-116
Indiquez les quantités et les accessoires souhaités : nous vous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture réseau. Les tarifs sont établis selon les quantités.
