Réf. X-20sControlByWEB X-20s - Module d'extension 6 relais 15 A et 6 entrées
- 6 relais SPDT (Form C) 15 A, 277 V AC ou 30 V DC
- 6 entrées optoisolées 4 à 28 V DC, isolation 1 500 V, comptage 32 bits à 200 Hz
- Alimentation dédiée 9 à 28 V DC sur bornier (24 V conseillé)
- Montage rail DIN sur plateau, 218,4 x 125,7 x 54,9 mm, -40 à +65,5 °C
- Sécurité UL 61010-1 et CSA C22.2, CEM FCC classe B
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais |
| Certifications | UL / cUL |
| Plage de mesure | Fréquence : 1 à 200 Hz |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 6 relais SPDT (Form C) 15 A, 277 V AC ou 30 V DC |
| Entrées | 6 entrées numériques optoisolées 4 à 28 V DC, isolation 1 500 V |
| Connecteur | borniers à vis : relais au pas de 0,375 pouce, entrées au pas de 3,81 mm ; 2 ports de bus d’extension |
| Consommation | 12 mA (relais au repos) à 285 mA (6 relais actifs) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

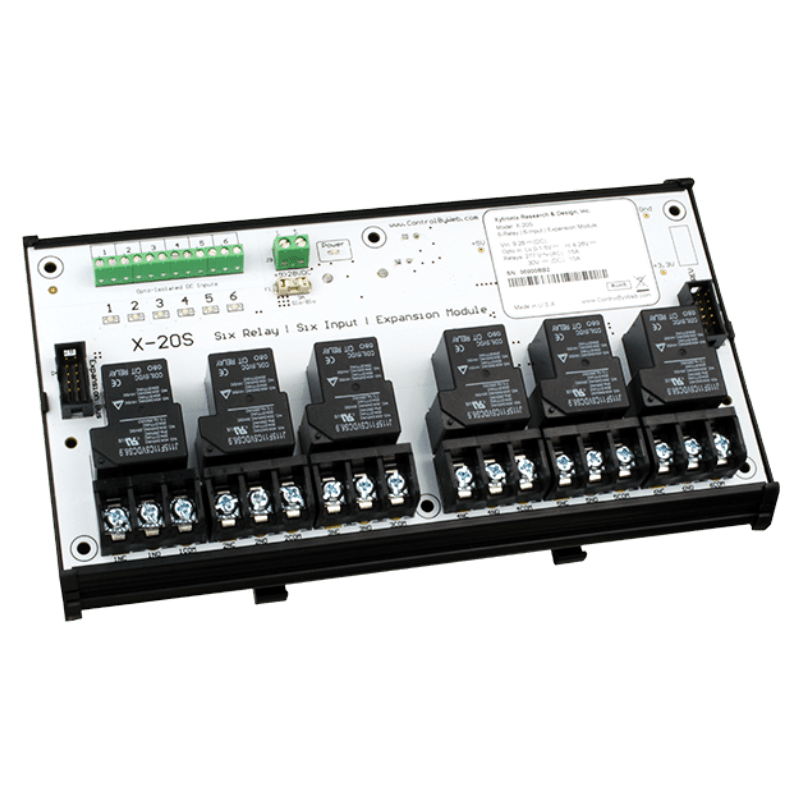

Le ControlByWEB X-20s est un module 6 relais et 6 entrées qui combine commande de puissance et surveillance d'état sur une seule carte, raccordée à un contrôleur X-400 ou X-600M. Ses relais 15 A sous 277 V AC pilotent moteurs, électrovannes et éclairage ; ses entrées optoisolées lisent fins de course, contacts de sécurité ou interrupteurs.
C'est un module de grand format, livré sur plateau rail DIN, avec deux ports de bus d'extension et sa propre alimentation 9 à 28 V DC : ses relais demandent plus de courant que le câble nappe ne peut en fournir. Une entrée peut commander localement un relais du module ou un relais distant d'un autre équipement ControlByWEB, et le contrôleur maître ajoute plannings, journaux, comptage et alertes e-mail.
Points forts du X-20s
- 6 relais SPDT (Form C) isolés, 15 A sous 277 V AC ou 30 V DC
- Contacts AgSnO2, 100 000 cycles électriques et 10 millions de cycles mécaniques (typiques)
- Mode marche/arrêt ou impulsion de 0,1 à 86 400 s
- 6 entrées optoisolées 4 à 28 V DC, isolation 1 500 V, maintien minimum 2,5 ms
- Comptage 32 bits jusqu'à 200 Hz, fréquence de 1 à 200 Hz, temps haut et temps actif jusqu'à 4 194 304 s
- 13 voyants : alimentation, relais 1 à 6, entrées 1 à 6
- Alimentation dédiée 9 à 28 V DC, 285 mA maximum sous 24 V DC
- Câble de liaison de 5 pouces (environ 12,7 cm) fourni selon le manuel
Applications en bâtiment et sur site technique
- CVC et tertiaire : marche/arrêt de ventilateurs, de pompes et de circulateurs avec retour d'état par contact auxiliaire.
- Éclairage : commande de circuits d'éclairage par planning, avec interrupteurs locaux câblés sur les entrées.
- Portails et accès : surveillance de fins de course et de contacts de porte, commande de motorisations.
- Industrie et réseaux d'eau : électrovannes, moteurs et comptage d'impulsions de débitmètres sur un même module.
- Sites distants : télécommande d'équipements et remontée d'états sans automate dédié.
Intégration et compatibilité
Le X-20s se raccorde au bus d'extension d'un contrôleur X-400 ou X-600M par câble nappe, et fonctionne en esclave de ce contrôleur. Selon ControlByWEB, le X-600M accepte jusqu'à 64 modules d'extension et 1 024 points d'E/S, avec Modbus, SNMP, pair à pair et scripts LUA ; le X-400 vise les systèmes jusqu'à 64 points d'E/S.
Fonctions d'entrée disponibles : état, commande de relais locaux, commande de relais distants, comptage, fréquence, temps haut et temps actif. Une GTB lit et commande l'ensemble via le contrôleur en Modbus TCP. Voir aussi nos modules E/S Ethernet et Modbus, nos contrôleurs programmables et RTU et la gamme ControlByWEB.
- Bus d'extension : 2 ports (un à chaque extrémité), communication RS-485 sur nappe 10 conducteurs
- Alimentation : bornier dédié, de préférence sur la même alimentation que le contrôleur
- Supervision : pages web, Modbus, SNMP via le contrôleur, ControlByWEB Cloud en option
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-20s | Référence unique : 6 relais SPDT 15 A et 6 entrées optoisolées | Commande de charges fortes avec retour d'état sur un seul module |
Caractéristiques techniques
| Référence | X-20s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 6, SPDT (Form C), isolés |
| Tension maximale | 277 V AC ; 30 V DC |
| Courant maximal | 15 A |
| Résistance de contact | inférieure à 30 milliohms (initiale) |
| Matériau des contacts | AgSnO2 |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typiques) |
| Modes de relais | marche/arrêt ou impulsion, 0,1 à 86 400 s |
| Entrées numériques | 6, optoisolées |
| Plage de tension d'entrée | 4 à 28 V DC (haut 4 V minimum, bas 1,5 V maximum) |
| Courant d'entrée | 950 µA sous 4 V, 8,5 mA sous 26 V |
| Isolation d'entrée | 1 500 V |
| Temps de maintien minimum | 2,5 ms |
| Comptage | 6 compteurs 32 bits, 200 Hz maximum, front montant, descendant ou les deux |
| Fréquence mesurée | 1 à 200 Hz |
| Temps haut et temps actif | jusqu'à 4 194 304 s |
| Alimentation | 9 à 28 V DC sur bornier dédié (24 V conseillé) |
| Consommation sous 24 V DC | 12 mA relais au repos, 285 mA relais actifs |
| Consommation sous 12 V DC | 16 mA relais au repos, 555 mA relais actifs |
| Consommation sous 9 V DC | 20 mA relais au repos, 750 mA relais actifs |
| Borniers | relais : thermoplastique UL94 V0 au pas de 0,375 pouce ; entrées : bornier à vis au pas de 3,81 mm |
| Bus d'extension | 2 connecteurs nappe 2 x 5 points polarisés, pas de 2,54 mm |
| Voyants | 13 : alimentation, relais 1 à 6, entrées 1 à 6 |

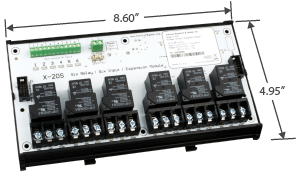

| Dimensions | 218,4 x 125,7 x 54,9 mm (l x H x P) |
| Poids | 474 g |
| Boîtier | plateau PVC, classement feu UL94 V1 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie relais
- Certifications
- UL / cUL
- Plage de mesure
- Fréquence : 1 à 200 Hz
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 6 relais SPDT (Form C) 15 A, 277 V AC ou 30 V DC
- Entrées
- 6 entrées numériques optoisolées 4 à 28 V DC, isolation 1 500 V
- Connecteur
- borniers à vis : relais au pas de 0,375 pouce, entrées au pas de 3,81 mm ; 2 ports de bus d'extension
- Consommation
- 12 mA (relais au repos) à 285 mA (6 relais actifs) sous 24 V DC
Contenu et accessoires compatibles
Le X-20s est livré avec un câble nappe de liaison de 5 pouces pour le relier au contrôleur ou à un autre module grand format. Pour enchaîner ensuite des modules compacts (X-11s, X-12s, X-15s...), le manuel conseille un câble d'extension multi-connecteurs comportant un connecteur de plus que nécessaire, à cause de la différence de hauteur entre modules. Le module doit être installé dans un coffret électrique lorsqu'il commute la tension secteur.
Documentation
Questions fréquentes
Le X-20s est-il alimenté par le câble nappe ?
Non. Ses relais 15 A demandent plus de courant que le bus ne peut en fournir : le X-20s dispose de deux bornes d'alimentation 9 à 28 V DC. Le constructeur conseille d'utiliser la même alimentation que le contrôleur.
Peut-on raccorder un contact sec sur les entrées ?
Oui, en l'alimentant par une tension continue de 4 à 28 V DC, par exemple l'alimentation du module. Le manuel montre ce câblage pour surveiller une porte ou un portail. Au delà de 28 V, une résistance série est nécessaire.
Quelle différence avec le X-11s ?
Le X-11s offre 2 relais 20 A dans un boîtier compact alimenté par le bus. Le X-20s réunit 6 relais 15 A et 6 entrées avec comptage, sur plateau rail DIN grand format et avec alimentation dédiée.
Une entrée peut-elle commander un relais sans passer par le réseau ?
Oui. Une entrée du X-20s peut piloter un relais local du module ou un relais distant d'un autre équipement ControlByWEB, selon la logique définie dans le contrôleur.
