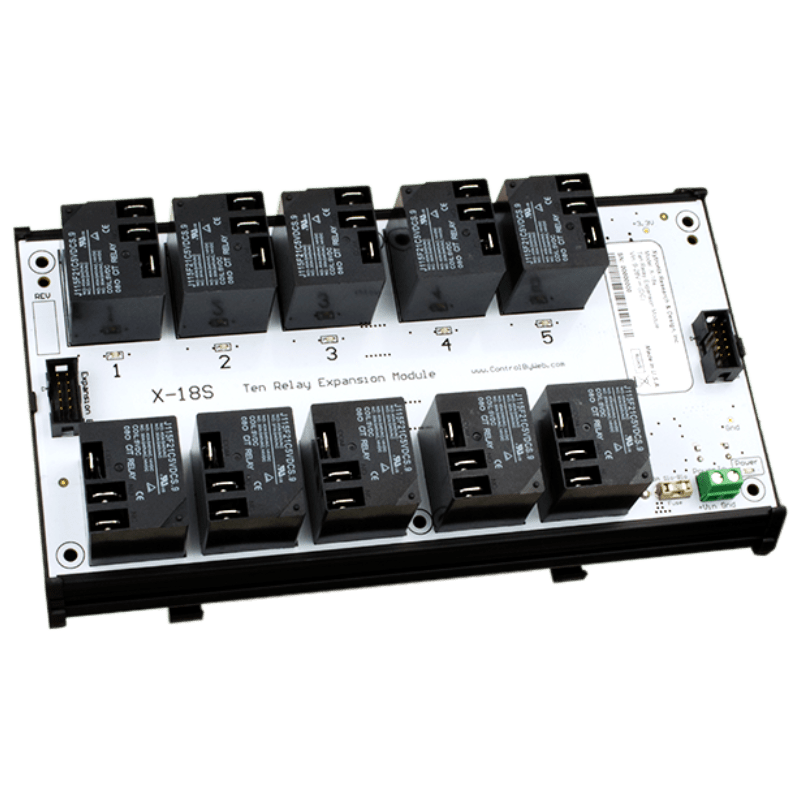

ControlByWEB X-18s - Module d'extension 10 relais 15 A pour X-400 et X-600M
- 10 relais SPDT (forme C) isolés, 15 A, 277 V AC ou 30 V DC
- Raccordement direct sur cosses plates 6,35 mm (1/4 pouce)
- Modes marche/arrêt ou impulsion de 0,1 à 86 400 s
- Alimentation dédiée 9 à 28 V DC sur bornier, 450 mA max sous 24 V DC
- Montage rail DIN, 218,4 x 125,7 x 62,5 mm, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 10 relais SPDT (forme C) isolés, 15 A, 277 V AC ou 30 V DC |
| Connecteur | cosses plates 6,35 mm (1/4 pouce) sur les relais ; bornier à vis pour l'alimentation ; 2 connecteurs de nappe 2 x 5 points |
| Consommation | 11 mA (relais au repos) à 450 mA (10 relais actifs) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-18s est un module 10 relais de puissance qui étend un contrôleur X-400 ou X-600M pour commander des charges en tension secteur : pompes, moteurs, éclairages, résistances de chauffage. Il s'adresse aux intégrateurs GTB et aux exploitants qui veulent piloter de nombreux circuits depuis un automate web, sans multiplier les boîtiers.
Chaque relais dispose d'un contact inverseur forme C (SPDT) isolé, raccordé directement par cosses plates de 6,35 mm placées sur le relais. Le module repose sur un support rail DIN et reçoit sa propre alimentation 9 à 28 V DC, la nappe du bus d'extension ne pouvant pas fournir le courant de dix bobines de relais.
Points forts du X-18s
- 10 relais SPDT forme C isolés de tous les autres circuits
- Pouvoir de coupure de 15 A par relais, 277 V AC ou 30 V DC
- Contacts AgSnO2, résistance initiale inférieure à 30 milliohms
- 100 000 cycles électriques et 10 millions de cycles mécaniques (typiques)
- Modes marche/arrêt ou impulsion de 0,1 à 86 400 s (1 jour)
- Deux connecteurs de bus d'extension pour chaîner d'autres modules
- 11 voyants : présence tension et relais 1 à 10, clignotement d'identification commandé depuis le contrôleur
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : commande horaire de circuits d'éclairage, de ventilateurs ou de pompes de circulation depuis le planificateur du contrôleur.
- Collectivités et sites distants : marche forcée ou arrêt à distance de pompes de relevage et de surpresseurs, couplé à un X-400C cellulaire.
- Industrie : délestage de résistances de chauffage ou de moteurs selon des conditions logiques et des seuils remontés par d'autres modules.
- Salles techniques : coupure ou réarmement d'équipements alimentés en courant alternatif, avec impulsion temporisée.
Intégration et compatibilité
Le X-18s n'a pas de port réseau : il se raccorde par la nappe livrée au bus d'extension RS-485 d'un contrôleur X-400 ou X-600M, qui le détecte et l'ajoute à ses tableaux de bord. Le contrôleur assure la logique (tâches planifiées, conditions, scripts LUA sur le X-600M) et la publication vers la supervision, en Modbus ou en SNMP selon le modèle.
Le constructeur recommande d'alimenter le X-18s par la même source que le contrôleur. Les lignes d'alimentation des petits modules (X-15s, X-16s, X-17s) traversent le X-18s d'un connecteur à l'autre, ce qui permet de chaîner l'ensemble. Retrouvez les autres modules E/S Ethernet et Modbus et les relais IP et relais pilotés.
- Bus d'extension : RS-485, deux connecteurs de nappe 2 x 5 points (un à chaque extrémité)
- Alimentation : bornier à vis dédié 9 à 28 V DC, non fournie par la nappe
- Protection : contacts sans fusible interne, protection par fusible ou disjoncteur à prévoir
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-18s | Référence unique : 10 relais SPDT 15 A sur support rail DIN | Commande de charges secteur sur X-400 ou X-600M |
Caractéristiques techniques
| Référence | X-18s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 10, contact SPDT (forme C), isolés, usage général |
| Pouvoir de coupure | 15 A par relais, 277 V AC ou 30 V DC max |
| Résistance de contact | inférieure à 30 milliohms (initiale) |
| Matériau des contacts | AgSnO2 |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typiques) |
| Modes relais | marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Catégorie | surtension catégorie II, degré de pollution 2 |
| Raccordement des relais | cosses plates 6,35 mm (1/4 pouce), fil 75 °C minimum |
| Alimentation | 9 à 28 V DC sur bornier à vis (24 V conseillé) |
| Consommation sous 24 V DC | 11 mA relais au repos, 450 mA 10 relais actifs |
| Consommation sous 12 V DC | 14 mA relais au repos, 880 mA 10 relais actifs |
| Consommation sous 9 V DC | 18 mA relais au repos, 1 200 mA 10 relais actifs |
| Bus d'extension | 2 connecteurs de nappe 2 x 5 points polarisés au pas de 2,54 mm, communication RS-485 |
| Voyants | 11 : présence tension, relais 1 à 10 |

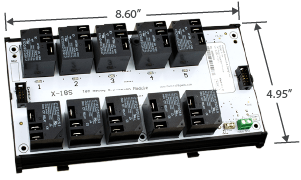

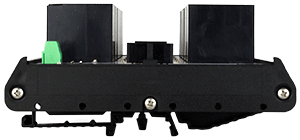

| Dimensions | 218,4 x 125,7 x 62,5 mm (l x H x P) |
| Poids | 566 g |
| Matériau | PVC, classement feu UL94 V1 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 10 relais SPDT (forme C) isolés, 15 A, 277 V AC ou 30 V DC
- Connecteur
- cosses plates 6,35 mm (1/4 pouce) sur les relais ; bornier à vis pour l'alimentation ; 2 connecteurs de nappe 2 x 5 points
- Consommation
- 11 mA (relais au repos) à 450 mA (10 relais actifs) sous 24 V DC
Contenu et accessoires compatibles
Le X-18s est livré avec une nappe de liaison de 5 pouces (EXPCBL-5in) pour le raccorder au contrôleur ou à un autre X-18s. Pour le chaîner avec des petits modules, ControlByWEB conseille un câble d'extension multi-connecteurs avec un connecteur supplémentaire, en raison de la différence de hauteur. Le module s'associe à un contrôleur X-400 ou X-600M et à une alimentation 24 V DC sur rail DIN.
Le X-18s est conçu pour une alimentation issue du câblage du bâtiment via un disjoncteur. Il n'est pas prévu pour être installé dans un tableau de disjoncteurs ; en commande de tension secteur, il se monte dans une enveloppe électrique adaptée.
Documentation
Questions fréquentes
Le X-18s est-il alimenté par la nappe du bus d'extension ?
Non. Ses dix relais demandent plus de courant que la nappe ne peut en fournir de façon fiable : le X-18s dispose d'un bornier à vis 9 à 28 V DC, à raccorder de préférence à l'alimentation du contrôleur. Il consomme jusqu'à 450 mA sous 24 V DC avec tous les relais actifs.
Quelles charges peut-on commander ?
Chaque relais supporte 15 A sous 277 V AC ou 30 V DC selon la fiche technique ControlByWEB. Il convient aux pompes, moteurs, éclairages et résistances de chauffage, avec une protection par fusible ou disjoncteur à prévoir, car les contacts n'ont pas de protection interne.
Peut-on mélanger le X-18s avec d'autres modules ?
Oui. Le X-18s possède deux connecteurs de bus d'extension et laisse passer l'alimentation des petits modules comme le X-15s ou le X-17s. Le constructeur conseille un câble multi-connecteurs avec un connecteur de plus pour compenser la différence de hauteur.
Quelle différence avec le X-17s ?
Le X-17s associe quatre relais SPST 2,5 A et quatre entrées dans un petit boîtier alimenté par le bus. Le X-18s propose dix relais SPDT 15 A pour des charges secteur, sur support rail DIN, avec une alimentation dédiée.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-18s
