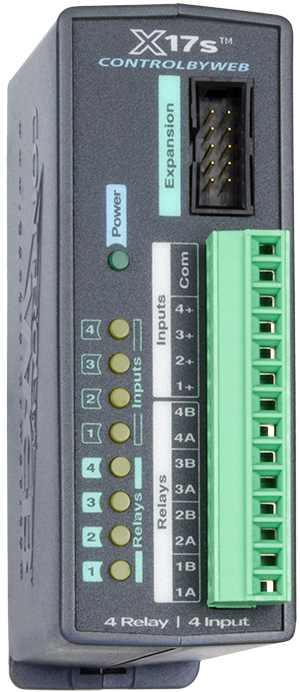

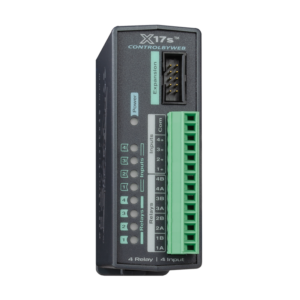

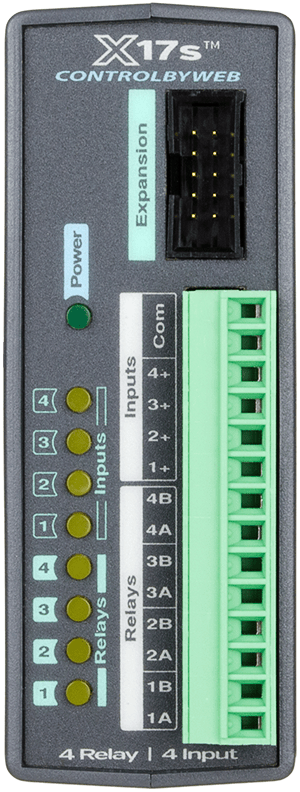

ControlByWEB X-17s - Module d'extension 4 relais et 4 entrées numériques
- 4 relais SPST (forme A) 2,5 A, 125 V AC ou 30 V DC, mode marche/arrêt ou impulsion
- 4 entrées numériques optoisolées 3 à 26 V DC, isolation 1 500 V
- Comptage 32 bits jusqu'à 200 Hz, fréquence, temps haut et temps actif
- Alimenté par le bus d'extension du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, -40 à +65,5 °C, CEM FCC classe B, EN55022 et EN55024
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Chaîne du froid, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais |
| Plage de mesure | Fréquence : 1 à 200 Hz |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 4 relais SPST (forme A), 2,5 A, 125 V AC ou 30 V DC |
| Entrées | 4 entrées numériques optoisolées 3 à 26 V DC, retour commun (COM), isolation 1 500 V |
| Connecteur | bornier débrochable 14 points au pas de 3,81 mm ; nappe d'extension 2 x 5 points |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-17s est un module 4 relais et 4 entrées numériques qui ajoute à un contrôleur X-400 ou X-600M des points de commande et de surveillance sur un même boîtier. Il convient aux intégrateurs GTB et aux exploitants qui doivent piloter de petites charges tout en remontant les états associés.
Les quatre relais à contact forme A (SPST) commandent des charges modérées : électrovannes, alarmes, voyants ou bobines de contacteurs. Les quatre entrées optoisolées, reliées à une borne de retour commune (COM), disposent du même coprocesseur de comptage que le X-15s, avec comptage, fréquence, durée d'impulsion et temps de marche cumulé.
Points forts du X-17s
- 4 relais SPST forme A, 2,5 A max, 125 V AC ou 30 V DC
- Modes relais marche/arrêt ou impulsion de 0,1 à 86 400 s (1 jour)
- Contacts AgSnO2, résistance initiale inférieure à 100 milliohms, 100 000 manœuvres électriques minimum
- 4 entrées optoisolées 3 à 26 V DC, isolation 1 500 V, temps de maintien minimum 2,5 ms
- Comptage 32 bits jusqu'à 200 Hz, fréquence de 1 à 200 Hz, temps haut et temps actif
- Alimentation par le bus d'extension, 8 mA au repos et 86 mA tout actif sous 24 V DC
- 9 voyants : présence tension, bobines des relais 1 à 4, entrées 1 à 4
Applications en bâtiment et sur site technique
- Locaux techniques : commande d'une électrovanne de coupure d'eau sur détection de fuite et retour d'état de la vanne sur une entrée.
- Chambres froides et stockage : surveillance des contacts de porte et déclenchement d'un voyant ou d'une alarme locale.
- Sites distants et collectivités : pilotage de pompes ou de ventilateurs par bobine de contacteur, avec retour de marche, depuis un X-400C cellulaire.
- Sûreté : report d'un panneau d'alarme sur les entrées et commande d'une sirène ou d'un éclairage de sécurité par relais.
Intégration et compatibilité
Le X-17s n'a pas de port Ethernet : il se raccorde par câble nappe au bus d'extension RS-485 d'un contrôleur X-400 ou X-600M, qui l'alimente et le déclare dans ses tableaux de bord. Le contrôleur gère la logique (tâches planifiées, conditions, scripts LUA sur le X-600M) et publie entrées et relais vers la supervision, en Modbus ou en SNMP selon le modèle.
Une entrée du X-17s peut commander un relais du même module, un relais d'un autre module ou un relais distant d'un équipement de la gamme ControlByWEB. Pour des charges plus lourdes, le X-18s et les relais IP et relais pilotés prennent le relais.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Fonctions d'entrée : état, comptage, fréquence, temps haut, temps actif, commande de relais locaux ou distants
- Fonctions relais : marche, arrêt, impulsion temporisée
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-17s | Référence unique : 4 relais SPST 2,5 A et 4 entrées optoisolées | Commande de charges modérées avec retour d'état sur X-400 ou X-600M |
Caractéristiques techniques
| Référence | X-17s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 4, contact SPST (forme A), usage général |
| Pouvoir de coupure | 2,5 A, 125 V AC ou 30 V DC max |
| Résistance de contact | inférieure à 100 milliohms (initiale) |
| Matériau des contacts | AgSnO2 |
| Durée de vie | 100 000 manœuvres électriques min, 5 millions de cycles mécaniques min |
| Modes relais | marche/arrêt ou impulsion de 0,1 à 86 400 s |
| Catégorie | surtension catégorie II, degré de pollution 2 |
| Entrées numériques | 4, optoisolées, retour commun (COM) |
| Plage d'entrée | 3 à 26 V DC, 0,6 mA sous 3 V à 8,2 mA sous 26 V |
| Isolation d'entrée | 1 500 V |
| Comptage | 32 bits, 200 Hz max, temps de maintien minimum 2,5 ms |
| Fréquence mesurée | 1 à 200 Hz |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 8 mA tout inactif, 86 mA relais et entrées actifs |
| Consommation sous 9 V DC | 18 mA tout inactif, 224 mA relais et entrées actifs |
| Bornier | 14 points débrochable, pas de 3,81 mm |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm (0,100 pouce), alimentation et communication RS-485 |
| Voyants | 9 : présence tension, relais 1 à 4, entrées 1 à 4 |

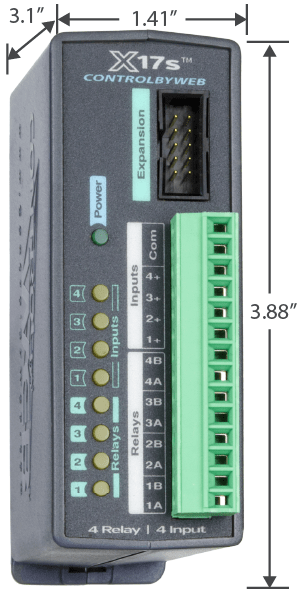

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Chaîne du froid, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie relais
- Plage de mesure
- Fréquence : 1 à 200 Hz
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 4 relais SPST (forme A), 2,5 A, 125 V AC ou 30 V DC
- Entrées
- 4 entrées numériques optoisolées 3 à 26 V DC, retour commun (COM), isolation 1 500 V
- Connecteur
- bornier débrochable 14 points au pas de 3,81 mm ; nappe d'extension 2 x 5 points
Contenu et accessoires compatibles
Le X-17s se raccorde au contrôleur par le câble d'extension ControlByWEB, choisi selon le nombre de modules chaînés. Il s'associe à un contrôleur X-400 ou X-600M, à des contacts magnétiques de porte ou à des détecteurs de niveau côté entrées, et à des électrovannes ou contacteurs côté relais.
Documentation
Questions fréquentes
Quelle charge peut-on commander avec les relais du X-17s ?
Chaque relais SPST supporte 2,5 A sous 125 V AC ou 30 V DC au maximum. Il convient aux électrovannes, voyants, alarmes et bobines de contacteurs. Pour un moteur, une pompe ou un éclairage puissant, on commande un contacteur ou l'on choisit le X-18s à relais 15 A.
Les relais ont-ils un contact repos ?
Non. Les relais du X-17s sont en forme A (SPST) : un contact normalement ouvert par relais. Le X-18s propose des relais forme C (SPDT) avec contacts normalement ouvert et normalement fermé.
Le X-17s peut-il fonctionner sans contrôleur ?
Non. C'est un module d'extension sans port réseau, alimenté et piloté par un contrôleur ControlByWEB X-400 ou X-600M via la nappe du bus d'extension.
Quelle différence avec le X-15s ?
Le X-15s propose huit entrées numériques, sans relais. Le X-17s associe quatre entrées aux mêmes fonctions de comptage et quatre relais, ce qui évite un second module quand chaque point surveillé doit aussi être commandé.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-17s
Décrivez le contrôleur en place ou prévu, le nombre de points à raccorder et la nature des signaux : nous revenons vers vous sous 24 h ouvrées avec une architecture conseillée. Les tarifs sont établis selon les quantités et la configuration.
Produits similaires
Voir toute la catégorie
HWgroup Relay Output 1W-UNI - Module 4 sorties relais sur bus 1-Wire UNI
- Aucune (filaire)
- 1-Wire
- Alimenté par le bus

ControlByWEB X-21s - Module d'extension 4 relais Form C pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus

ControlByWEB X-11s - Module d'extension 2 relais 20 A pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus

ControlByWEB X-WR-1R12-1I WebRelay - Relais IP 12 A, Modbus TCP, PoE
- Aucune (filaire)
- Ethernet
- Modbus TCP
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB WebRelay-10 Plus - Relais IP 10 relais, Modbus TCP, SNMP, 1-Wire
- Aucune (filaire)
- Ethernet
- 1-Wire

ControlByWEB X-DTHS-WMX - Sonde murale température et humidité 1-Wire
- Aucune (filaire)
- 1-Wire
- Température

ControlByWEB X-TC1W-K - Adaptateur thermocouple type K vers bus 1-Wire
- Aucune (filaire)
- 1-Wire
- Température

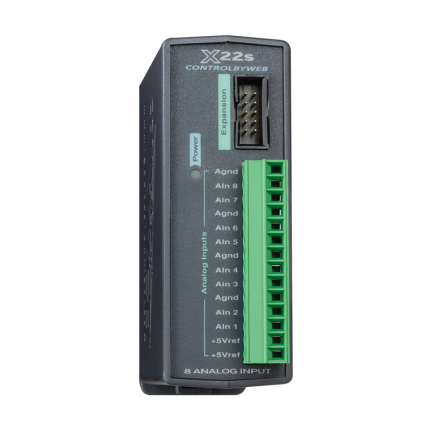

ControlByWEB X-22s - Module d'extension 8 entrées analogiques 16 bits
