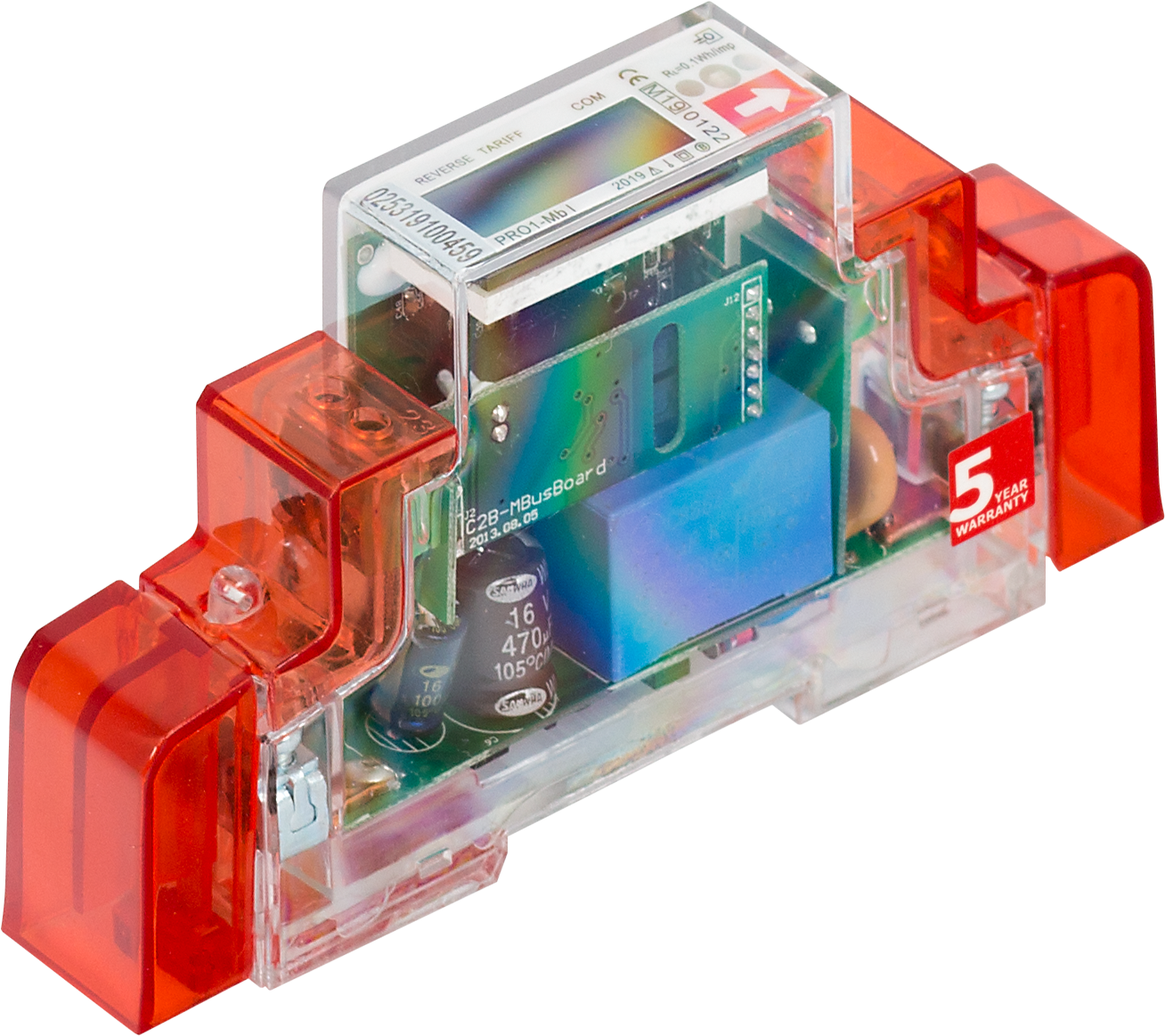

HWgroup PRO1-Mb / PRO2-Mb - Compteur d'énergie monophasé M-Bus MID
- Compteur monophasé 230 V à mesure directe : 45 A (PRO1-Mb) ou 100 A (PRO2-Mb)
- Certifié MID (directive 2014/32/UE), classe B soit 1 % sur l'énergie active
- Interface M-Bus EN 13757-3, 300 à 9 600 Bd, bus jusqu'à 1 000 m
- Sortie impulsions S0 programmable, 10 000 à 0,01 imp/kWh
- Rail DIN 1 ou 2 modules, IP51, garantie 24 mois
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP50 à IP54 |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Certifications | MID |
| Plage de mesure | Courant : 0,02 à 45 A (PRO1-Mb), 0,02 à 100 A (PRO2-Mb) |
| Précision | Énergie active : classe B (1 %), EN 50470-1/3 |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus Energy 242 et 285, HWg-PWR 3/12/25, maîtres M-Bus EN 13757-3 |
| Calibre de courant | PRO1-Mb : 5 (45) A ; PRO2-Mb : 5 (100) A, mesure directe |
| Connecteur | Bornes à vis, 8 mm² (PRO1-Mb) ou 35 mm² (PRO2-Mb) |
| Fabricant | Inepro Metering, série PRO1 et PRO2 |
| Calibre | 45 A (1 module), 100 A (2 modules) |
- Aucune (filaire)
- M-Bus
- IP50 à IP54
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les HWgroup PRO1-Mb et PRO2-Mb sont des compteurs d'énergie monophasés M-Bus à mesure directe, certifiés MID, qui se montent sur rail DIN dans un tableau divisionnaire. Le PRO1-Mb couvre les départs jusqu'à 45 A dans un seul module, le PRO2-Mb les départs jusqu'à 100 A dans deux modules.
Ils répondent aux besoins de sous-comptage des gestionnaires de bâtiments, des exploitants de salles serveurs et des bureaux d'études : homologation pour la refacturation, lecture à distance par bus M-Bus et sortie impulsions S0 pour un système existant. Fabriqués par Inepro Metering, ils sont référencés et testés par HWgroup avec ses passerelles de comptage.
Points forts du PRO1-Mb / PRO2-Mb
- Mesure directe 230 V : courant de base 5 A, maximum 45 A (PRO1-Mb) ou 100 A (PRO2-Mb)
- Homologation MID 2014/32/UE, classe B (1 %) selon EN 50470-1/3
- Interface M-Bus EN 13757-3, vitesse 300 à 9 600 Bd (2 400 Bd par défaut), adresse primaire 0 à 250
- Sortie S0 optocouplée programmable de 10 000 à 0,01 imp/kWh ; deux sorties sur le PRO2-Mb
- Écran LCD rétroéclairé : énergie, tension, courant, puissances, fréquence, facteur de puissance
- Comptage de l'énergie consommée et injectée, données conservées plus de 10 ans sans alimentation
- Consommation propre réduite : 2 W au plus (PRO1-Mb), 1 W au plus (PRO2-Mb)
Applications en bâtiment et sur site technique
- Immeubles de bureaux et centres commerciaux : un compteur par locataire ou par lot pour une refacturation conforme MID.
- Salles serveurs et datacenters : suivi de la consommation par départ de baie ou de climatisation, remonté par M-Bus vers la supervision.
- Établissements d'enseignement et de santé : sous-comptage par usage (éclairage, prises, CVC) pour un plan de réduction des consommations.
- Logements collectifs et résidences : relève à distance des parties communes et des logements sans accès aux tableaux.
- Bornes de recharge et installations photovoltaïques : mesure séparée de l'énergie consommée et injectée.
Intégration et compatibilité
Le PRO1-Mb et le PRO2-Mb se raccordent en deux fils sur un bus M-Bus conforme EN 13757-3. Le concentrateur interroge chaque compteur par son adresse primaire, réglable de 0 à 250 sur l'appareil, et lit les index d'énergie. Les paramètres (adresse, vitesse, cadence S0, rétroéclairage) se règlent par les boutons en façade ; un port infrarouge IEC 62056-21 sert à la lecture et à la configuration.
- Concentrateurs HWgroup : Perseus Energy 242 et 285, HWg-PWR 3, 12 et 25
- Republication vers la GTB en Modbus TCP, SNMP, MQTT ou BACnet par la passerelle Perseus
- Sortie S0 (collecteur ouvert, 5 à 27 V DC, 100 mA au plus) vers une entrée impulsions d'automate ou de module E/S
- Alternative Modbus RTU : versions PRO1-Mod et PRO2-Mod de la même série
Retrouvez nos passerelles M-Bus pour centraliser ces compteurs, et tous nos compteurs d'énergie électrique. Voir aussi la page HWgroup.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600761 | PRO1-Mb : 5 (45) A, 1 module DIN, -25 à +55 °C | Départs d'éclairage, prises, petits équipements, lots tertiaires |

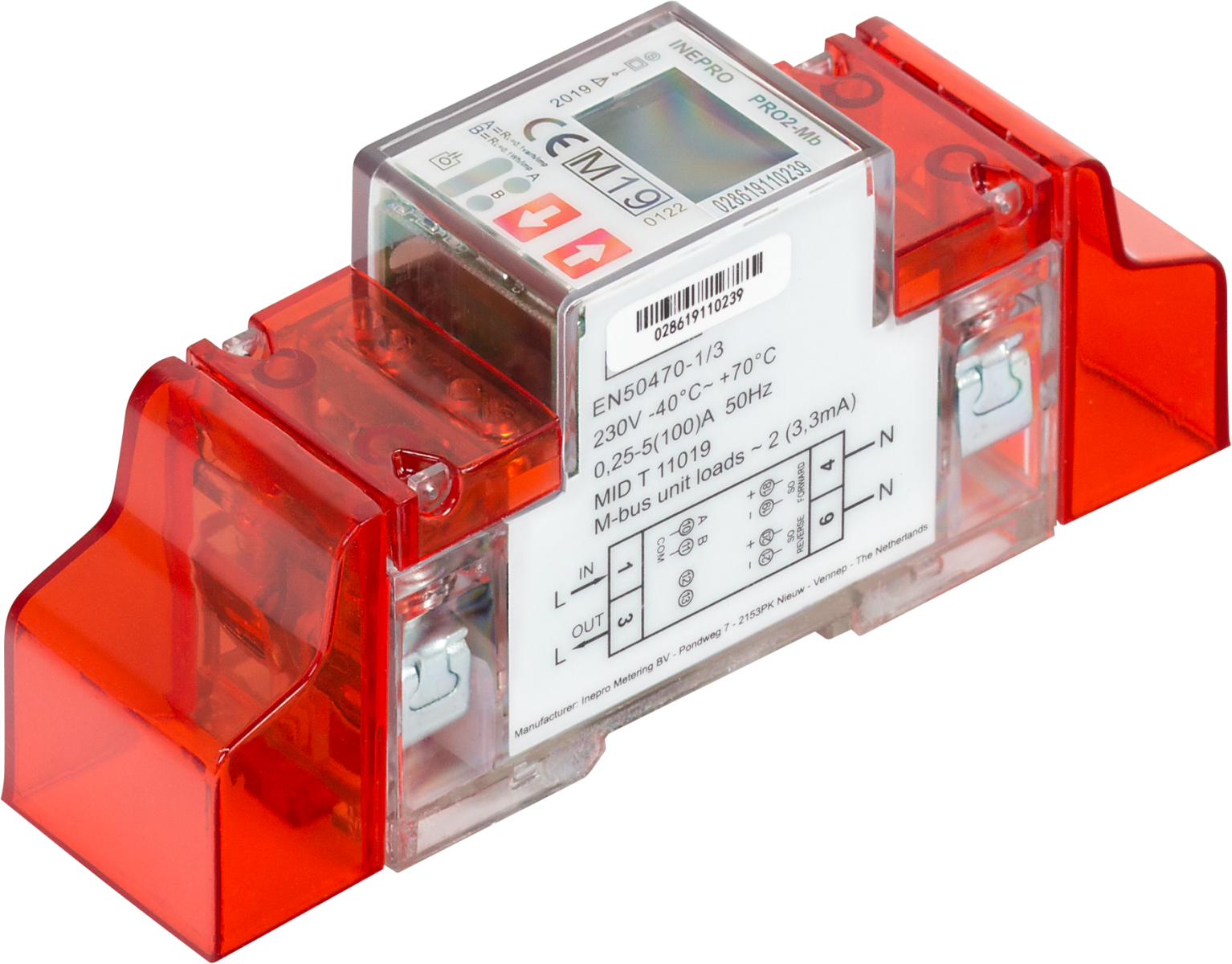

| 600762 | PRO2-Mb : 5 (100) A, 2 modules DIN, -40 à +70 °C, 2 sorties S0 | Arrivée d'un logement ou d'un lot, CVC, recharge, armoire extérieure |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Compteur d'énergie monophasé, mesure directe |
| Tension nominale | 230 V AC (plage de fonctionnement 195 à 253 V AC) |
| Courant de base / maximal | PRO1-Mb : 5 A / 45 A ; PRO2-Mb : 5 A / 100 A |
| Plage de courant | 0,4 % Ib à Imax |
| Fréquence | 50 Hz ±10 % |
| Précision | Classe B (1 %) énergie active, EN 50470-1/3 |
| Homologation | MID, directive 2014/32/UE |
| Consommation propre | PRO1-Mb : 2 W et 10 VA au plus ; PRO2-Mb : 1 W et 1 VA au plus |
| Communication | M-Bus EN 13757-3, 300 à 9 600 Bd (2 400 par défaut), adresse primaire 0 à 250, bus jusqu'à 1 000 m |
| Sortie impulsions | S0 optocouplée, collecteur ouvert, 5 à 27 V DC, 100 mA ; 10 000 à 0,01 imp/kWh (2 sorties sur PRO2-Mb) |
| Port optique | Infrarouge IEC 62056-21 |
| Affichage | LCD rétroéclairé |
| Raccordement | Bornes à vis, section maxi 8 mm² (PRO1-Mb) ou 35 mm² (PRO2-Mb) |
| Dimensions (L x H x P) | PRO1-Mb : 17,5 x 117 x 63 mm ; PRO2-Mb : 35,8 x 141,5 x 63 mm (avec capots) |
| Poids | PRO1-Mb : 80 g ; PRO2-Mb : 160 g |
| Température de fonctionnement | PRO1-Mb : -25 à +55 °C ; PRO2-Mb : -40 à +70 °C |
| Humidité | 75 % au plus en fonctionnement, 95 % en stockage |
| Protection | IP51, isolation classe II |
| Montage | Rail DIN |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- M-Bus
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP50 à IP54
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie TOR / transistor
- Certifications
- MID
- Plage de mesure
- Courant : 0,02 à 45 A (PRO1-Mb), 0,02 à 100 A (PRO2-Mb)
- Précision
- Énergie active : classe B (1 %), EN 50470-1/3
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus Energy 242 et 285, HWg-PWR 3/12/25, maîtres M-Bus EN 13757-3
- Calibre de courant
- PRO1-Mb : 5 (45) A ; PRO2-Mb : 5 (100) A, mesure directe
- Connecteur
- Bornes à vis, 8 mm² (PRO1-Mb) ou 35 mm² (PRO2-Mb)
- Fabricant
- Inepro Metering, série PRO1 et PRO2
- Calibre
- 45 A (1 module), 100 A (2 modules)
Contenu et accessoires compatibles
- Passerelles maîtres M-Bus : HWgroup Perseus Energy 242, Perseus Energy 285, HWg-PWR 3, 12 et 25
- Compteur triphasé de la même famille : HWgroup PRO380-Mb
- Versions Modbus RTU : PRO1-Mod et PRO2-Mod
Documentation
Questions fréquentes
Le compteur peut-il servir à la refacturation ?
Oui. Les PRO1-Mb et PRO2-Mb sont conformes à la directive européenne 2014/32/UE sur les instruments de mesure (MID), en classe de précision B selon EN 50470-1/3. Cette homologation permet leur usage pour la facturation ou la répartition des consommations entre locataires.
Quelle différence entre le PRO1-Mb et le PRO2-Mb ?
Le PRO1-Mb mesure jusqu'à 45 A dans un boîtier d'un module DIN (17,5 mm) et fonctionne de -25 à +55 °C. Le PRO2-Mb monte à 100 A dans 2 modules (35,8 mm), accepte des câbles jusqu'à 35 mm² et fonctionne de -40 à +70 °C. Le PRO2-Mb dispose aussi de deux sorties S0, une pour l'énergie consommée et une pour l'énergie injectée.
Combien de compteurs peut-on installer sur un même bus M-Bus ?
Le constructeur indique jusqu'à 64 compteurs sur un bus de 1 000 m au maximum, avec un câble de type JYSTY. Le nombre réel dépend du maître M-Bus, de la vitesse choisie et des conditions d'installation. Un HWg-PWR 25, par exemple, alimente au plus 25 compteurs.
Quelles données sont transmises par le M-Bus ?
La table M-Bus du constructeur fournit l'énergie active totale, l'énergie consommée et l'énergie injectée, avec un détail par tarif T1 et T2. L'écran LCD affiche en plus la tension, le courant, les puissances active, réactive et apparente, la fréquence et le facteur de puissance.
Avec quel concentrateur HWgroup lire ces compteurs ?
HWgroup associe ces compteurs aux passerelles Perseus Energy 242 et 285, qui intègrent un maître M-Bus, ainsi qu'aux HWg-PWR 3, 12 et 25. Tout maître M-Bus conforme EN 13757-3 peut également les interroger.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le PRO1-Mb / PRO2-Mb
Indiquez le nombre de départs à compter, leur calibre et la passerelle M-Bus envisagée : nous vous répondons sous 24 h ouvrées avec une proposition adaptée. Les tarifs sont établis selon les quantités.
