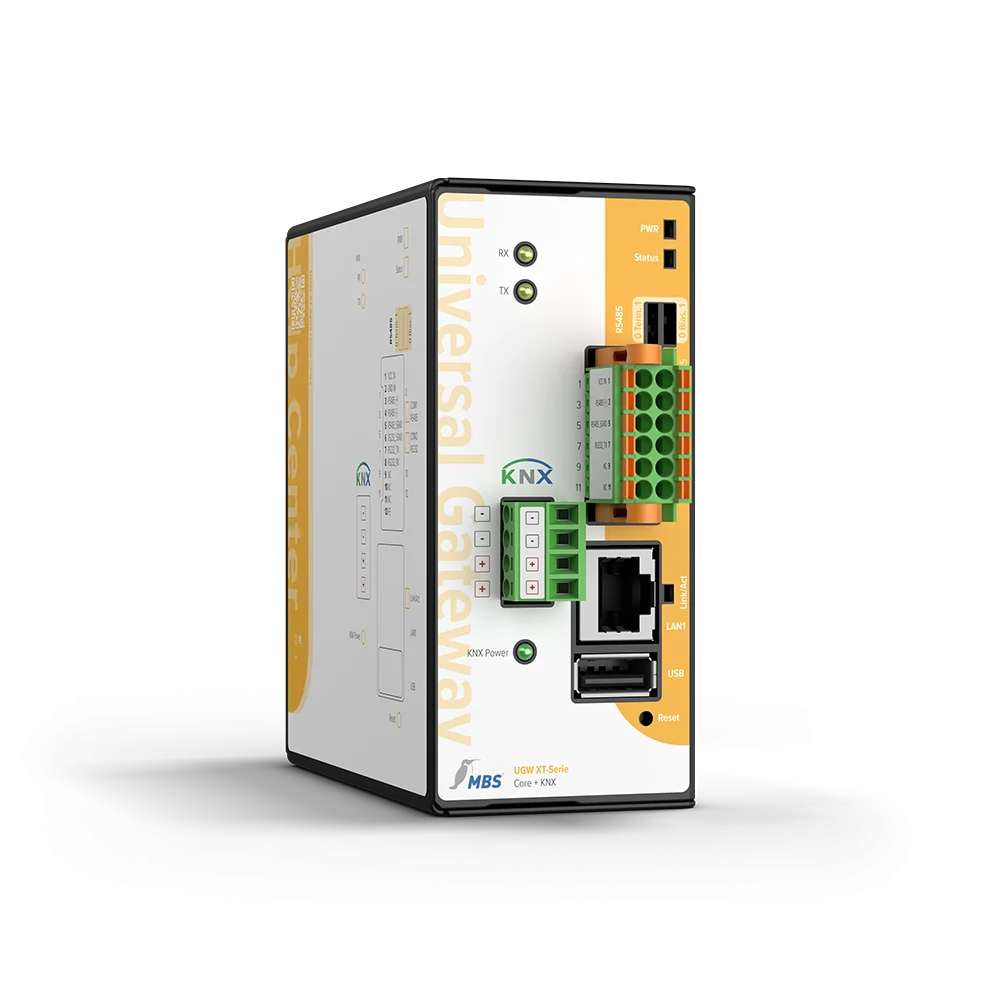

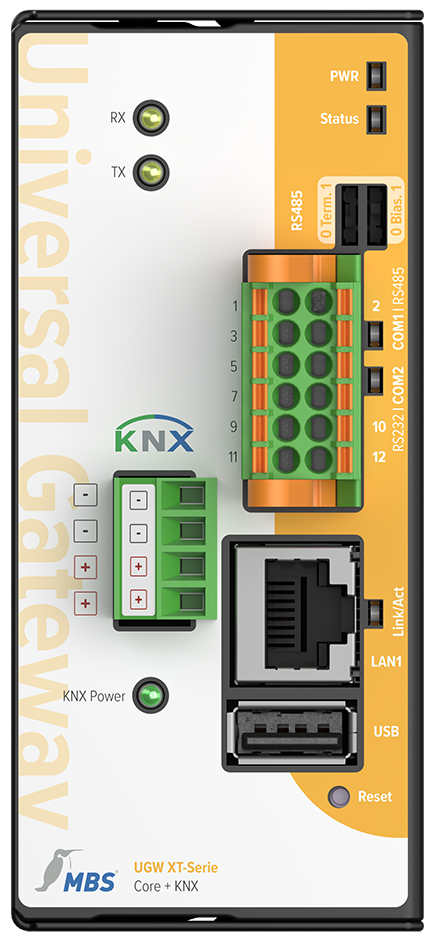

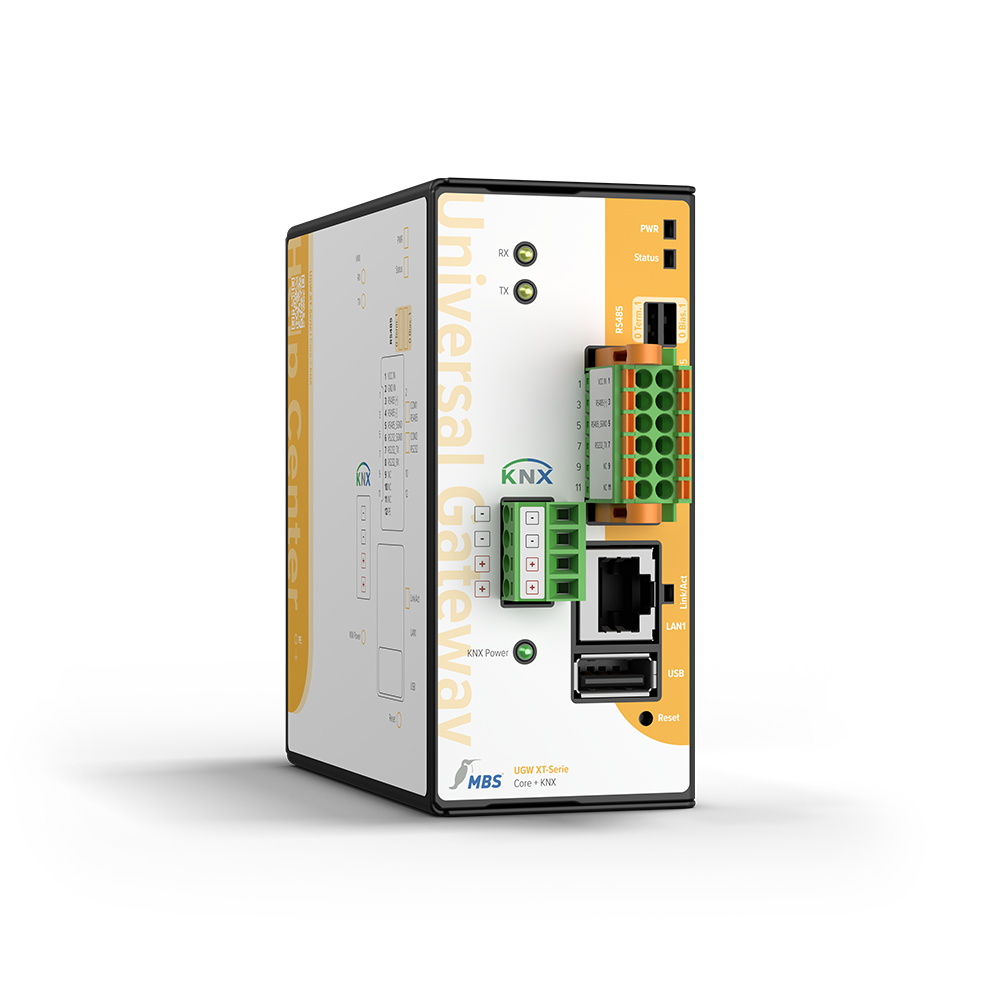

MBS XT Core + KNX - Passerelle KNX vers BACnet, Modbus, MQTT et OPC UA
- Interface KNX intégrée, 7 mA max. sur le bus
- Vers BACnet/IP, Modbus TCP et RTU, MQTT, OPC UA selon licence
- 25 points de données inclus, licences jusqu'à 2 500 points
- Successeur de la Double-X KNX, configurations X réutilisables
- 12 à 24 V DC, 1,9 W, IP20, rail DIN TS35
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, Modbus TCP, MQTT, OPC UA |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Fonctions réseau | Ports série intégrés |
| Nombre de ports Ethernet | 1 port |
| Interfaces et bus de terrain | Ethernet, KNX, Modbus RTU, RS-232, RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Installations KNX, GTB BACnet/IP, Modbus TCP et RTU, brokers MQTT, clients OPC UA, configurations MBS Double-X KNX |
| Variante | Licence de 25, 200, 500, 1 000 ou 2 500 points de données |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, ports série et bus KNX |
| Température de fonctionnement | 0 à +45 °C |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- KNX
- Modbus TCP
- BACnet/IP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le MBS XT Core + KNX est une passerelle KNX BACnet qui se raccorde directement au bus KNX et met ses informations à disposition d'une GTB BACnet/IP, d'un superviseur Modbus, d'un broker MQTT ou d'un client OPC UA. Éclairage, stores, chauffage et états de pièces deviennent ainsi exploitables par les systèmes de gestion technique et d'énergie.
Il succède à la MBS Double-X KNX, qui n'est plus commandable chez le fabricant, et repose sur la nouvelle série XT : processeur plus puissant, mémoire étendue et Secure Element. Les configurations de la série X restent réutilisables, ce qui simplifie extensions et remplacements. C'est la plateforme recommandée par MBS pour les nouveaux projets. Découvrez aussi nos passerelles KNX et DALI, nos passerelles BACnet et la gamme MBS GmbH.
Points forts du XT Core + KNX
- Interface KNX intégrée, sans coupleur de bus externe
- Consommation sur le bus KNX : 7 mA maximum, environ 4 mA en moyenne
- Données KNX vers BACnet/IP, Modbus TCP, Modbus RTU, MQTT ou OPC UA selon projet et licence
- 25 points de données inclus, extensibles jusqu'à 2 500 par licence
- 1 Ethernet 10/100 Mbit/s, 1 RS-485 et 1 RS-232 en plus du bus KNX
- Secure Element : secure boot, certificats protégés, base du chiffrement de la carte SD
- 12 à 24 V DC, 1,9 W, boîtier de 47,5 mm de large pour rail DIN
Applications en bâtiment et sur site technique
- Bureaux : remontée de l'éclairage, des stores et des régulations terminales KNX vers une GTB BACnet/IP
- Hôtellerie et santé : états de chambres et alarmes KNX transmis à un superviseur Modbus TCP
- Énergie : publication des consommations et états KNX vers une plateforme MQTT
- Rénovation : remplacement d'une Double-X KNX en conservant la configuration existante
Intégration et compatibilité
Le bus KNX se raccorde sur un bornier à quatre points (deux + et deux -). Des voyants KNX Rx, KNX Tx et KNX Power signalent l'activité et la présence du bus. Comme tout participant KNX, la passerelle suppose une alimentation de ligne fournie par l'installation.
Le gestionnaire central de points de données reçoit les informations KNX, les associe aux points définis dans le projet et les publie vers un ou plusieurs protocoles cibles. Les ports RS-485 et RS-232 permettent en parallèle d'intégrer des équipements Modbus RTU sur le même appareil.
La configuration se fait dans le nouvel interface web : paramètres réseau, points de données et correspondances entre KNX et les autres protocoles. Une API REST permet d'automatiser ces réglages. MBS précise que les pilotes, listes de points et macros de la série X sont conservés ; l'ergonomie de l'interface et certains auto-scans peuvent différer. Les protocoles doivent être indiqués à la commande et la passerelle configurée avant mise en service.
Versions disponibles
Le XT Core + KNX est livré avec 25 points de données ; une licence complémentaire porte la capacité jusqu'à 2 500 points.
| Référence | Différence | Usage conseillé |
|---|---|---|
| 11-0095 | Appareil seul, 25 points de données inclus | Petite intégration : quelques équipements, mesures et états clés |
| 11-0095 + 13-0002 | Licence jusqu'à 200 points | Chaufferie, sous-station ou petit bâtiment tertiaire |
| 11-0095 + 13-0003 | Licence jusqu'à 500 points | Bâtiment de taille moyenne, plusieurs lots techniques |
| 11-0095 + 13-0004 | Licence jusqu'à 1 000 points | Grand bâtiment ou site multi-équipements |
| 11-0095 + 13-0005 | Licence jusqu'à 2 500 points | Site complexe, intégration dense sur un seul appareil |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 11-0095 (avec 25 points de données) |
| Plateforme | Universal Gateway série XT, gestionnaire central de points de données |
| Sécurité matérielle | Secure Element intégré : secure boot (détection de manipulation du bootloader ou du noyau), stockage protégé de certificats, base pour le chiffrement du système de fichiers de la carte SD |
| Protocoles logiciels | BACnet/IP, Modbus TCP, Modbus RTU, MQTT, OPC UA et autres selon projet et licence, à préciser à la commande |
| Bus KNX | Interface intégrée, bornier 2 x (+) et 2 x (-), voyants KNX Rx, Tx et Power |
| Consommation sur le bus KNX | 7 mA maximum, environ 4 mA en moyenne |
| Alimentation du bus KNX | À prévoir par l'installation |
| Ethernet | 1 port RJ45 10/100 Mbit/s |
| Ports série | COM1 RS-485 (+, -, SGND), COM2 RS-232 (TX, RX, SGND) |
| Points de données | 25 inclus, extensions de licence jusqu'à 200 (13-0002), 500 (13-0003), 1 000 (13-0004) ou 2 500 (13-0005) |
| Configuration | Interface web (paramétrage, adresses réseau, points de données, analyse), API REST |
| Réglages RS-485 | Interrupteurs DIP : résistance de terminaison 120 ohms et polarisation (bias) |
| Voyants | Alimentation, statut multicolore, émission (bleu) et réception (vert) par interface, Link/Activité Ethernet |
| Port USB | Présent, non utilisé (5 V, 500 mA max.) |
| Alimentation | 12 à 24 V DC |
| Consommation | 1,9 W |
| Dimensions (H x L x P) | 105 x 47,5 x 99 mm (104 mm de profondeur avec support rail DIN) |
| Poids | 405 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE, RoHS |
| Fabrication | Cartes fabriquées en Europe, assemblage final à Krefeld (Allemagne) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, API HTTP / REST, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Fonctions réseau
- Ports série intégrés
- Nombre de ports Ethernet
- 1 port
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, KNX
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Installations KNX, GTB BACnet/IP, Modbus TCP et RTU, brokers MQTT, clients OPC UA, configurations MBS Double-X KNX
- Variante
- Licence de 25, 200, 500, 1 000 ou 2 500 points de données
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, ports série et bus KNX
- Température de fonctionnement
- 0 à +45 °C
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
- Passerelle avec support rail DIN
- Licences d'extension 13-0002 à 13-0005
- Alimentation 24 V DC pour rail DIN : voir nos alimentations
- Alimentation de ligne KNX, si elle n'existe pas déjà dans l'installation
Documentation
Questions fréquentes
Le XT Core + KNX remplace-t-il la Double-X KNX ?
Oui. Le XT Core + KNX est le successeur de la MBS Double-X KNX, qui n'est plus commandable chez le fabricant. Il reprend le même principe avec un processeur plus puissant, plus de mémoire et un Secure Element. Les configurations, listes de points et macros de la série X restent réutilisables.
Faut-il un coupleur de bus ou une interface KNX IP en plus ?
Non. L'interface KNX est intégrée et se raccorde directement au bus. Le bus KNX doit en revanche disposer de sa propre alimentation de ligne, fournie par l'installation.
Les données KNX peuvent-elles être lues en BACnet/IP ?
Oui, dès lors que BACnet/IP est configuré pour le projet et que les informations KNX concernées sont associées aux points de données. Le même principe s'applique à Modbus TCP, MQTT ou OPC UA selon la licence.
Puis-je réutiliser l'alimentation d'une ancienne Double-X KNX ?
Vérifiez-la avant remplacement. La Double-X KNX acceptait 12 à 24 V en AC ou DC, alors que le XT Core + KNX s'alimente uniquement en 12 à 24 V DC. Une alimentation alternative doit être remplacée par une alimentation continue.
Quelle différence avec le XT Core + PROFINET + KNX ?
Le XT Core + PROFINET + KNX ajoute une interface PROFINET à la liaison KNX. Il convient aux sites qui associent automatismes industriels et domotique KNX. Pour un bâtiment tertiaire sans PROFINET, le XT Core + KNX suffit.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le XT Core + KNX
Indiquez-nous l'installation KNX à intégrer, les protocoles cibles et le volume de points : un technicien vous répond sous 24 h ouvrées. Nous vous conseillons aussi sur la migration depuis une Double-X KNX, avec des tarifs selon les quantités.
