Prosoft QuickServer LonWorks - Passerelle LonWorks vers BACnet et Modbus
- LonWorks FTT-10 vers BACnet/IP, Modbus TCP, EtherNet/IP et Modbus RTU
- Capacité de 250 ou 500 points selon la référence
- 1 port Ethernet 10/100 et 1 port RS-485 jusqu’à 115 200 bit/s
- Alimentation 9 à 30 VDC ou VAC, ou 5 VDC, -40 à +75 °C
- Certification LonMark, montage table, mur ou rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-485 |
| Protocoles IP et intégration | BACnet/IP, EtherNet/IP, Modbus TCP |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Autonomie | Sans objet (alimenté) |
| Variante | PS-QS-1011-F (250 points) ou PS-QS-1211-F (500 points) |
| Protocoles | LonWorks FTT-10, BACnet/IP, Modbus TCP, EtherNet/IP, Modbus RTU |
| Connecteur | RJ45, bornier RS-485, bornier LonWorks FTT-10 |
| Température de fonctionnement | -40 à +75 °C |
| Homologations | UL 916, LonMark, CE, FCC partie 15 |
| Capacité | 250 points, 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- Modbus TCP
- BACnet/IP
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle LonWorks vers BACnet QuickServer de Prosoft (PS-QS-1x11-F) relie un réseau LonWorks FTT-10 à BACnet/IP, Modbus TCP, EtherNet/IP ou Modbus RTU. Elle permet de conserver les régulateurs, terminaux et équipements LonWorks d'un bâtiment tout en les intégrant à une GTB récente, sans reprendre le câblage du bus.
Elle s'adresse aux intégrateurs et aux exploitants qui modernisent une gestion technique du bâtiment installée dans les années 1990 à 2010 : immeubles de bureaux, établissements de santé, enseignement ou bâtiments publics. Elle existe en 250 ou 500 points et se monte sur rail DIN, au mur ou à plat. Découvrez nos passerelles BACnet, nos convertisseurs de protocoles et la gamme Prosoft.
Points forts du QuickServer LonWorks
- Port LonWorks FTT-10 vers BACnet/IP, Modbus TCP, EtherNet/IP et Modbus RTU
- Capacité de 250 points (PS-QS-1011-F) ou 500 points (PS-QS-1211-F)
- 1 port Ethernet 10/100 RJ45 et 1 port série RS-485 jusqu'à 115 200 bit/s
- Certification LonMark annoncée par le constructeur
- Configuration par micro-interrupteurs (vitesse, numéro de nœud) ou par logiciel
- Alimentation 9 à 30 VDC ou VAC, ou 5 VDC, 250 mA à 12 V
- Fonctionnement de -40 à +75 °C, montage sur table, mur ou rail DIN
Applications en bâtiment et sur site technique
- Migration progressive d'une GTB LonWorks d'immeuble de bureaux vers un superviseur BACnet/IP
- Hôpital ou clinique : intégration des régulateurs terminaux LonWorks existants dans une nouvelle supervision sans arrêt des services
- Lycée ou université : remontée des équipements de chauffage et de ventilation LonWorks vers une plateforme de supervision technique en Modbus TCP
- Site industriel : échange de données entre un réseau LonWorks d'utilités et un automate EtherNet/IP
Intégration et compatibilité
Côté terrain, le QuickServer se raccorde au bus LonWorks par une paire torsadée sur le port FTT-10 et se déclare dans l'outil de mise en service grâce au bouton Service Pin. La passerelle est certifiée LonMark (XIF version 3.4) selon le constructeur. Côté supervision, les variables réseau sont publiées en objets BACnet/IP, en registres Modbus TCP ou Modbus RTU, ou en données EtherNet/IP pour un automate.
La passerelle est livrée préchargée avec deux pilotes, dont LonWorks, et un fichier de configuration d'exemple. Les micro-interrupteurs permettent de choisir à la volée la vitesse de communication ou le numéro de nœud ; les réglages avancés se font avec les utilitaires de configuration et de diagnostic FieldServer. Une connexion au service cloud de la plateforme FieldServer est également prévue pour l'accès à distance.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PS-QS-1011-F | 250 points | Remplacement d'un ou deux contrôleurs LonWorks, petit lot de régulateurs |
| PS-QS-1211-F | 500 points | Migration d'un réseau LonWorks plus étendu vers BACnet ou Modbus |
Caractéristiques techniques
| Protocoles | LonWorks (FTT-10) vers BACnet/IP, Modbus TCP, EtherNet/IP, Modbus RTU |
| Capacité | 250 points (PS-QS-1011-F) ou 500 points (PS-QS-1211-F) |
| Ports | 1 x Ethernet 10/100 RJ45, 1 x RS-485 sur bornier (jusqu'à 115 200 bit/s), 1 x LonWorks FTT-10 |
| Alimentation | 9 à 30 VDC ou VAC, ou 5 VDC |
| Consommation | 250 mA à 12 V |
| Température de fonctionnement | -40 à +75 °C |
| Humidité | 5 à 90 % HR sans condensation |
| Dimensions (l x P x H) | 115 x 83 x 41 mm |
| Poids | 0,2 kg |
| Montage | Table, mur ou rail DIN |
| Configuration | Micro-interrupteurs, utilitaires de configuration et de diagnostic FieldServer |
| Homologations | UL 916 (TÜV), CE, FCC partie 15, RoHS, certification LonMark |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, EtherNet/IP
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Variante
- PS-QS-1011-F (250 points) ou PS-QS-1211-F (500 points)
- Protocoles
- LonWorks FTT-10, BACnet/IP, Modbus TCP, EtherNet/IP, Modbus RTU
- Connecteur
- RJ45, bornier RS-485, bornier LonWorks FTT-10
- Température de fonctionnement
- -40 à +75 °C
- Homologations
- UL 916, LonMark, CE, FCC partie 15
- Capacité
- 250 points, 500 points
Contenu et accessoires compatibles
La passerelle est livrée préchargée avec ses pilotes et un fichier de configuration d'exemple. Un kit d'accessoires optionnel du constructeur comprend un câble réseau, un bloc secteur, un support rail DIN, un tournevis et une clé USB avec la documentation. Pour une pose en armoire, prévoyez une alimentation sur rail DIN adaptée.
Documentation
Questions fréquentes
Vers quels protocoles le QuickServer LonWorks convertit-il ?
Il relie un réseau LonWorks FTT-10 à BACnet/IP, Modbus TCP, EtherNet/IP ou Modbus RTU. Il est préchargé avec deux pilotes, dont LonWorks, selon la combinaison commandée, et la configuration se choisit par micro-interrupteurs ou par logiciel.
Le PS-QS-1011-F est-il certifié LonMark ?
Oui, le constructeur indique que les QuickServer LonWorks (PS-QS-1x11) sont certifiés LonMark, et le PS-QS-1011 figure dans la liste des passerelles certifiées publiée par LonMark International.
Quelle différence entre le PS-QS-1011-F et le PS-QS-1211-F ?
Seule la capacité change : 250 points pour le PS-QS-1011-F, 500 points pour le PS-QS-1211-F. Ports, alimentation et boîtier sont identiques.
Comment déclarer la passerelle dans l'outil LonWorks ?
Le QuickServer dispose d'un bouton Service Pin accessible en façade. Il permet de transmettre l'identifiant du nœud à l'outil de mise en service du réseau LonWorks lors de la mise en service.
Dans quelles conditions peut-on l'installer ?
La plage de fonctionnement va de -40 à +75 °C, entre 5 et 90 % HR sans condensation. Le boîtier se pose sur table, au mur ou sur rail DIN, ce qui facilite l'ajout dans une armoire existante.
Demander un devis pour le QuickServer LonWorks
Indiquez le nombre de nœuds LonWorks, les variables à reprendre et le protocole de la supervision cible : nous vous répondons sous 24 h ouvrées avec un conseil technique sur la migration. Les tarifs sont établis selon les quantités et la configuration du projet.
Produits similaires
Voir toute la catégorie
ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
- Aucune (filaire)
- Fibre optique
- RS-485
Prosoft PLX32-MBTCP-PND - Passerelle Modbus TCP vers PROFINET double réseau
- Aucune (filaire)
- Ethernet
- Modbus TCP
Red Lion FlexEdge DAS CAN - Module sled bus CAN isolé pour passerelle
- Aucune (filaire)
- CAN
- Alimenté par le bus

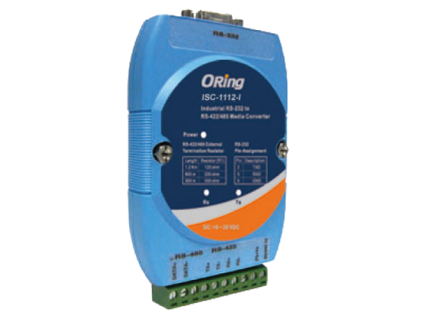

ORing ISC-1112-I - Convertisseur série RS-232 vers RS-422/485 isolé 3 kV
