MBS XT Core + PROFINET - Passerelle PROFINET vers BACnet, Modbus, MQTT
- 2 ports PROFINET version 2.3 RT et IRT intégrés, sans coupleur externe
- Vers BACnet/IP, Modbus TCP ou RTU, MQTT, OPC UA selon licence
- 25 points de données inclus, extensible jusqu'à 2 500 points
- Secure Element, interface web et API REST
- 12 à 24 V DC, 2,9 W, IP20, rail DIN TS35
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, Modbus TCP, MQTT, OPC UA, PROFINET |
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485 |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Ports série intégrés |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Automates PROFINET (Siemens SIMATIC S7-1200, S7-1500, S7-300 avec CPU ou module PROFINET), GTB BACnet/IP, Modbus TCP et RTU, brokers MQTT, clients OPC UA |
| Variante | Licence de 25, 200, 500, 1 000 ou 2 500 points de données |
| Connecteur | 2 ports PROFINET, RJ45 Ethernet, borniers pour alimentation, RS-485 et RS-232 |
| Consommation | 2,9 W |
| Température de fonctionnement | 0 à 45 °C |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- Modbus TCP
- BACnet/IP
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

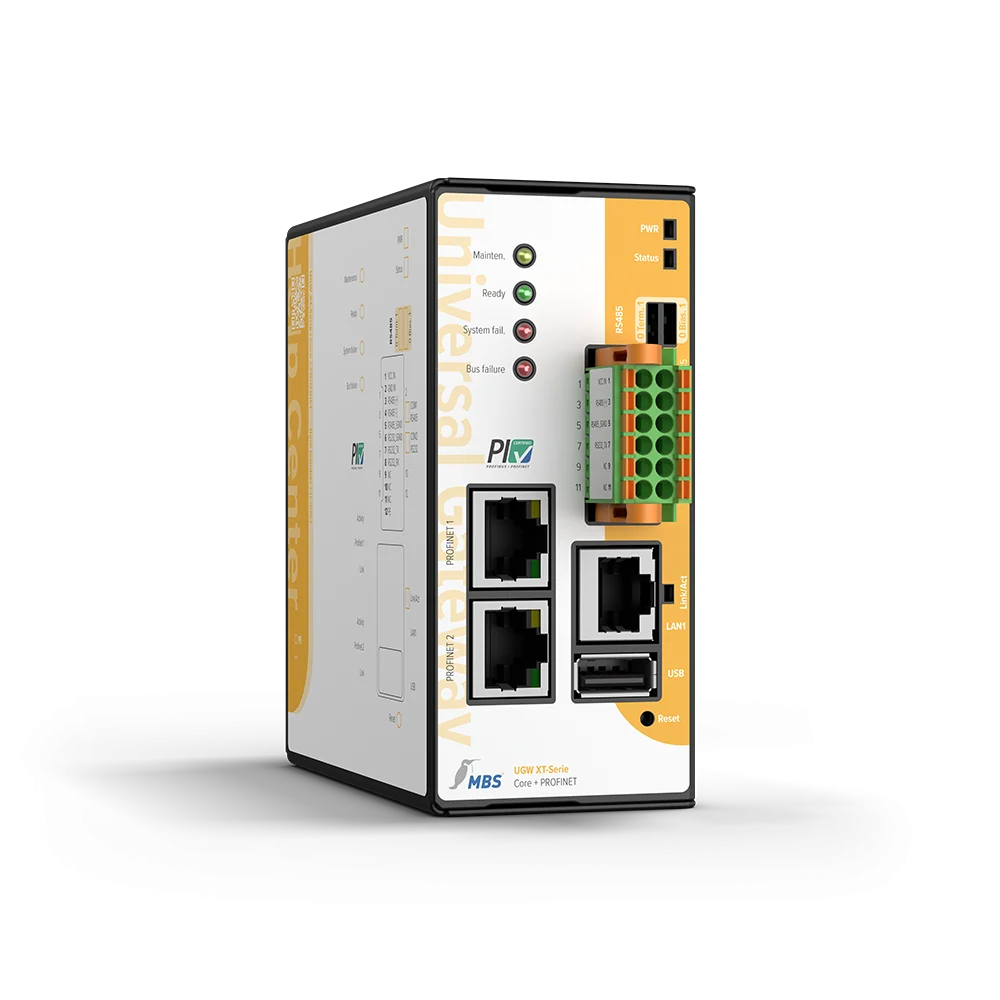

Le MBS XT Core + PROFINET est une passerelle PROFINET vers BACnet, Modbus TCP, MQTT et OPC UA qui relie un automate industriel à la gestion technique du bâtiment (GTB). Son adaptateur PROFINET intégré à deux ports remplace le coupleur de bus externe : les données de process deviennent lisibles par la supervision, le système de gestion de l'énergie ou une application informatique.
Il s'adresse aux intégrateurs GTB, aux bureaux d'études et aux services techniques de sites industriels et tertiaires où une installation pilotée par automate doit dialoguer avec le reste du bâtiment. C'est le modèle recommandé par MBS pour les nouveaux projets PROFINET, sur la nouvelle plateforme XT : processeur plus rapide, mémoire étendue et élément sécurisé (Secure Element). Retrouvez nos convertisseurs de protocoles industriels et toute la gamme MBS GmbH.
Points forts du XT Core + PROFINET

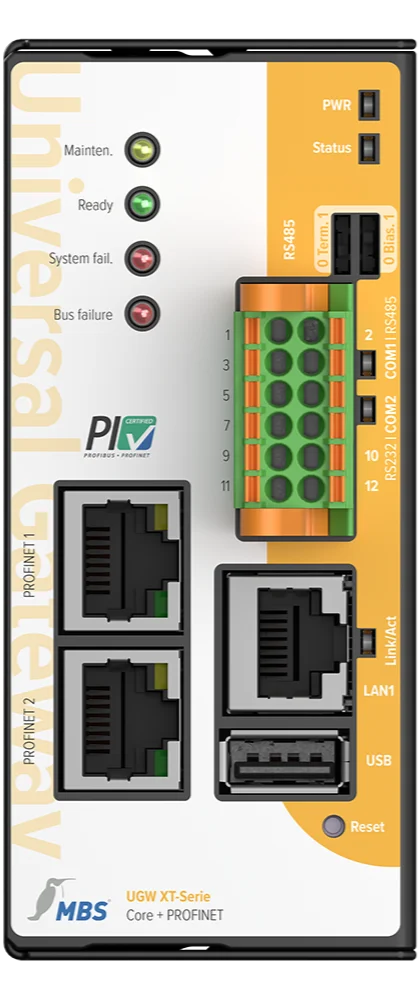

- Deux ports PROFINET version 2.3, RT et IRT, sans coupleur de bus externe
- Conversion vers BACnet/IP, Modbus TCP, Modbus RTU, MQTT ou OPC UA selon licence
- 25 points de données inclus, extensibles à 200, 500, 1 000 ou 2 500 points
- Port Ethernet 10/100 Mbit/s, port RS-485 et port RS-232 en plus du PROFINET
- Secure Element : démarrage sécurisé, stockage des certificats, chiffrement de la carte SD
- Nouvelle interface web et API REST pour automatiser la configuration
- Alimentation 12 à 24 V DC, consommation de 2,9 W
- Boîtier de 47,5 mm de large pour rail DIN TS35, cartes fabriquées en Europe, assemblage à Krefeld
Applications en bâtiment et sur site technique
- Bâtiments de production : remonter vers une GTB BACnet les états et alarmes d'une ligne pilotée par un automate S7
- Énergie : transmettre les compteurs et consommations gérés par l'automate au système de management de l'énergie, par exemple en MQTT
- Logistique et entrepôts : partager les informations de quais, de froid ou d'utilités entre l'automatisme et la supervision du bâtiment
- Utilités et chaufferies industrielles : exposer les données d'une centrale de traitement d'air ou d'une installation process en Modbus TCP ou OPC UA
- Sites tertiaires équipés d'installations techniques automatisées : regrouper les données dans une supervision unique
Intégration et compatibilité
Côté terrain, la passerelle se raccorde directement au réseau PROFINET par ses deux ports. MBS cite les automates Siemens SIMATIC S7-1200, S7-1500 et S7-300 avec CPU ou module de communication PROFINET. Un fichier GSD est fourni pour l'intégrer dans le projet de l'automate.
Au centre, le gestionnaire de points de données (data point manager) affecte chaque information reçue à un ou plusieurs protocoles cibles. Ces protocoles sont traités en logiciel : BACnet/IP pour la GTB, Modbus TCP ou Modbus RTU via le port RS-485, MQTT vers un broker ou une plateforme, OPC UA pour les applications industrielles, et d'autres pilotes selon le projet. Les protocoles et la licence sont à préciser à la commande.
La configuration se fait dans la nouvelle interface web : paramètres réseau, création des points, correspondances entre PROFINET et les autres protocoles. L'API REST permet de déployer des configurations répétitives depuis une application externe. Les configurations, listes de points et macros de la série X restent réutilisables après vérification. Pour une liaison sans PROFINET, voir nos passerelles BACnet.
Versions disponibles
Le matériel est identique pour toutes les versions. Seule la capacité de points de données change, par ajout d'une extension de licence.
| Référence | Différence | Usage conseillé |
|---|---|---|
| 11-0094 | Appareil seul, 25 points de données inclus | Remontée de quelques états et alarmes d'un automate |
| 11-0094 + 13-0002 | Appareil et extension de licence 13-0002, jusqu'à 200 points | Une installation de process ou une chaufferie |
| 11-0094 + 13-0003 | Appareil et extension de licence 13-0003, jusqu'à 500 points | Plusieurs équipements suivis par le même automate |
| 11-0094 + 13-0004 | Appareil et extension de licence 13-0004, jusqu'à 1 000 points | Site industriel avec comptage énergétique détaillé |
| 11-0094 + 13-0005 | Appareil et extension de licence 13-0005, jusqu'à 2 500 points | Grands sites et échanges de données volumineux |
Caractéristiques techniques
| Référence | 11-0094 (25 points de données) |
| Extensions de licence | 13-0002 (200 points), 13-0003 (500 points), 13-0004 (1 000 points), 13-0005 (2 500 points) |
| PROFINET | 2 ports, version 2.3 RT et IRT, voyants Activity et Link |
| Ethernet | 1 port RJ45 10/100 Mbit/s |
| Port série COM1 | RS-485, résistance de terminaison 120 Ω et polarisation par micro-interrupteurs |
| Port série COM2 | RS-232 (TX, RX, SGND) |
| USB | Non utilisé |
| Protocoles logiciels | BACnet/IP, Modbus TCP, Modbus RTU, MQTT, OPC UA et autres selon projet et licence |
| Sécurité | Secure Element : démarrage sécurisé, certificats, chiffrement du système de fichiers de la carte SD |
| Alimentation | 12 à 24 V DC |
| Consommation | 2,9 W |
| Dimensions | 105 x 47,5 x 99 mm (H x L x P), 104 mm de profondeur avec support rail DIN |
| Poids | 410 g |
| Température de fonctionnement | 0 à 45 °C |
| Humidité | 20 à 80 % HR sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | Marquage CE, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, API HTTP / REST, OPC UA, PROFINET
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Ports série intégrés
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Automates PROFINET (Siemens SIMATIC S7-1200, S7-1500, S7-300 avec CPU ou module PROFINET), GTB BACnet/IP, Modbus TCP et RTU, brokers MQTT, clients OPC UA
- Variante
- Licence de 25, 200, 500, 1 000 ou 2 500 points de données
- Connecteur
- 2 ports PROFINET, RJ45 Ethernet, borniers pour alimentation, RS-485 et RS-232
- Consommation
- 2,9 W
- Température de fonctionnement
- 0 à 45 °C
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
Prévoyez une alimentation 12 à 24 V DC pour rail DIN et le câblage Ethernet vers le réseau PROFINET et le réseau de la GTB. MBS recommande de faire configurer la passerelle pour le projet avant sa mise en service.
Documentation
Questions fréquentes
Quelle différence entre le XT Core + PROFINET et le XT Core ?
Les deux modèles partagent le même matériel et le même logiciel de la série XT. Le Core + PROFINET ajoute un adaptateur PROFINET intégré avec deux ports. Le XT Core n'a pas de bus supplémentaire et suffit si vous ne traitez que des protocoles IP ou série (BACnet/IP, Modbus TCP, Modbus RTU, MQTT, OPC UA).
Quels automates PROFINET peut-on raccorder ?
MBS cite les Siemens SIMATIC S7-1200, S7-1500 et S7-300 équipés d'une CPU PROFINET ou d'un module de communication PROFINET. D'autres contrôleurs PROFINET peuvent être intégrés selon le projet. Le fichier GSD est fourni pour la configuration côté automate.
Les protocoles BACnet, Modbus ou MQTT sont-ils inclus d'office ?
Non. Ces protocoles sont traités en logiciel et activés selon le projet et la licence. Indiquez les protocoles nécessaires lors de la demande de devis : la passerelle est livrée configurée pour votre application.
Combien de points de données prévoir ?
Un point de données correspond à une information échangée : une mesure, un état ou une consigne. L'appareil est livré avec 25 points. Des extensions de licence portent la capacité à 200, 500, 1 000 ou 2 500 points sans changer de matériel.
Peut-on reprendre une configuration de la série X ?
Oui. Les fonctions des pilotes de bus, leurs listes de points et les macros personnalisées restent utilisables. L'interface web et certains réglages diffèrent toutefois : MBS recommande de vérifier chaque configuration avant sa reprise.
À propos de MBS GmbH

MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le XT Core + PROFINET
Indiquez l'automate à raccorder, les protocoles cibles et le nombre de points estimé : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon la configuration et les quantités.
