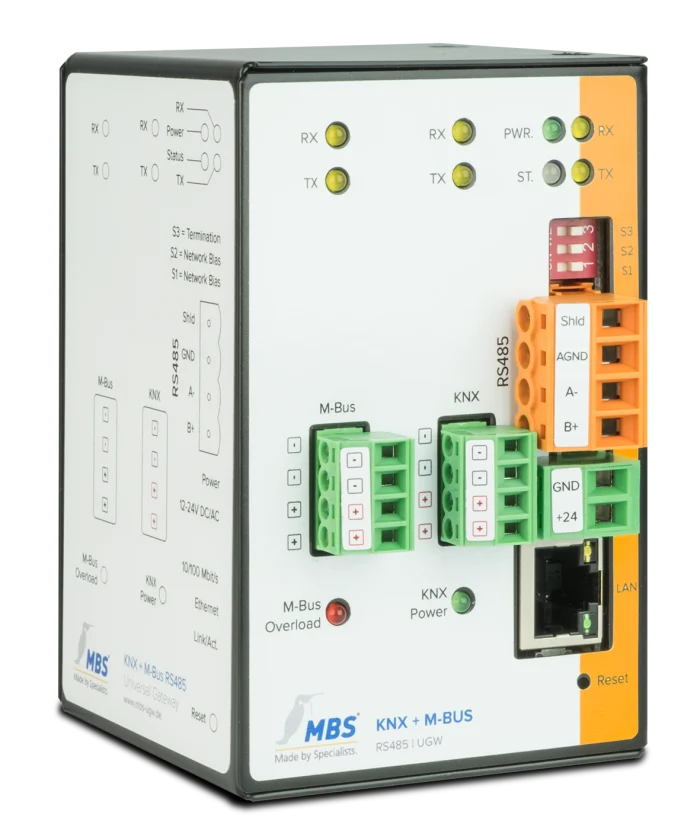

MBS Triple-X KNX + M-Bus - Passerelle KNX et M-Bus vers BACnet, Modbus, MQTT
- Interface KNX et maître M-Bus 30 charges standard intégrés
- Vers BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA, SNMP
- 25 points inclus, licences jusqu'à 2 500 points, scan M-Bus automatique
- Ethernet 10/100 et RS-485 isolé 1 kV ou RS-232
- 12 à 24 V AC/DC, 2,4 W, IP20, rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, KNX, M-Bus, Modbus RTU, RS-232, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus, installations KNX, GTB BACnet/IP et MS/TP, Modbus TCP et RTU, brokers MQTT, clients OPC UA |
| Variante | Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, port série, bus KNX et bus M-Bus |
| Température de fonctionnement | 0 à +45 °C |
| Port série | RS-485, RS-232 |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- M-Bus
- BACnet MS/TP
- KNX
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La MBS Triple-X KNX + M-Bus est une passerelle KNX M-Bus vers BACnet, Modbus, MQTT ou OPC UA qui intègre une interface KNX et un maître M-Bus capable d'alimenter 30 charges standard. Elle réunit dans un seul appareil le comptage d'énergie et la domotique du bâtiment, et les met à disposition de la GTB.
Elle s'adresse aux intégrateurs et exploitants qui veulent relever les compteurs de chaleur, d'eau, de gaz ou d'électricité tout en raccordant l'installation KNX à la supervision. La licence évolue de 25 à 2 500 points de données. Voir nos passerelles M-Bus, nos passerelles KNX et DALI et la gamme MBS GmbH.
La Triple-X KNX + M-Bus fait partie de la série X de MBS, toujours commercialisée en parallèle de la série XT. Son équivalent XT, le XT Core + KNX + M-Bus, est annoncé par MBS pour le printemps 2027 ; jusque-là, la Triple-X reste le modèle à commander.
Points forts du Triple-X KNX + M-Bus
- Interface KNX et maître M-Bus intégrés, sans coupleur ni convertisseur externe
- Convertisseur de niveau M-Bus pour 30 charges standard de 1,5 mA, voyant de surcharge
- Configuration automatique par scan du bus M-Bus
- Consommation sur le bus KNX : 7 mA maximum, environ 4 mA en moyenne
- Vers BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA ou SNMP
- 25 points de données inclus, licences jusqu'à 2 500 points
- Alimentation 12 à 24 V AC ou DC, consommation 2,4 W, IP20
Applications en bâtiment et sur site technique
- Tertiaire : relevé des compteurs d'énergie par étage et intégration de l'installation KNX dans une GTB BACnet/IP
- Logement collectif et résidences : collecte des compteurs de chaleur et d'eau avec retour d'information sur le bus KNX
- Suivi énergétique : publication des index vers une plateforme MQTT ou un client OPC UA
- Collectivités : supervision Modbus TCP des consommations et des états KNX de bâtiments publics
Intégration et compatibilité
Le bus M-Bus se raccorde sur un bornier à quatre points. Les voyants M-Bus RX, TX et Overload indiquent l'activité et une éventuelle surcharge du convertisseur, qui fonctionne en mode maître. Le bus KNX se raccorde sur son propre bornier à quatre points, avec les voyants KNX Rx, KNX Tx et KNX Power ; l'alimentation de ligne KNX est fournie par l'installation.
Le gestionnaire de points de données reprend les compteurs détectés lors du scan M-Bus et les objets KNX, puis les publie vers le protocole cible : BACnet/IP ou MS/TP, Modbus TCP, Modbus RTU maître ou esclave, MQTT au format libre ou Sparkplug, OPC UA, SNMP ou export CSV. Alarmes, tendances et programmes horaires sont disponibles point par point.
La configuration et l'activation des licences se font dans le serveur web intégré, avant la mise en service.
Versions disponibles
Deux références selon le port série, 25 points inclus, extensibles par licence.
| Référence | Différence | Usage conseillé |
|---|---|---|
| 11-0057 | Port série RS-485 isolé 1 kV, 25 points de données inclus | Bus Modbus RTU ou BACnet MS/TP en complément du KNX et du M-Bus |
| 11-0079 | Port série RS-232, 25 points de données inclus | Liaison point à point avec un équipement série |
| + 13-0002 | Licence jusqu'à 200 points | Petit bâtiment, chaufferie ou sous-station |
| + 13-0003 | Licence jusqu'à 500 points | Bâtiment de taille moyenne, plusieurs lots techniques |
| + 13-0004 | Licence jusqu'à 1 000 points | Grand bâtiment ou site multi-équipements |
| + 13-0005 | Licence jusqu'à 2 500 points | Intégration dense sur un seul appareil |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Plateforme | Universal Gateway série X, processeur ARM9 |
| Réseau | 1 port Ethernet RJ45 10/100 Mbit/s, voyants Link et 10/100 |
| Bus intégrés | KNX (bornier 2 x + et 2 x -) et M-Bus (bornier 2 x + et 2 x -) |
| Maître M-Bus | Convertisseur de niveau intégré, 30 charges standard de 1,5 mA maximum, mode maître |
| Consommation sur le bus KNX | 7 mA maximum, environ 4 mA en moyenne |
| Alimentation du bus KNX | À prévoir par l'installation |
| Voyants de bus | M-Bus RX, TX et Overload, KNX Rx, Tx et Power |
| Port série COM1 | RS-485 isolé 1 kV (B+, A-, SGND, blindage) ou RS-232 (TxD, RxD, SGND, blindage) selon référence |
| Réglages RS-485 | Interrupteurs DIP : polarisation (bias) et résistance de terminaison 120 ohms |
| Points de données | 25 inclus, licences jusqu'à 200 (13-0002), 500 (13-0003), 1 000 (13-0004) ou 2 500 (13-0005) |
| Protocoles logiciels | BACnet/IP et MS/TP, Modbus TCP, RTU ou ASCII, MQTT, OPC UA, SNMP, CSV, à préciser à la commande |
| Fonctions système | Horloge sauvegardée par pile, microSD jusqu'à 2 Go, chien de garde, redémarrage automatique |
| Configuration | Interface web intégrée, configuration conservée dans l'appareil |
| Voyants et boutons | Alimentation, statut multicolore, RX, TX, bouton Reset |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 2,4 W |

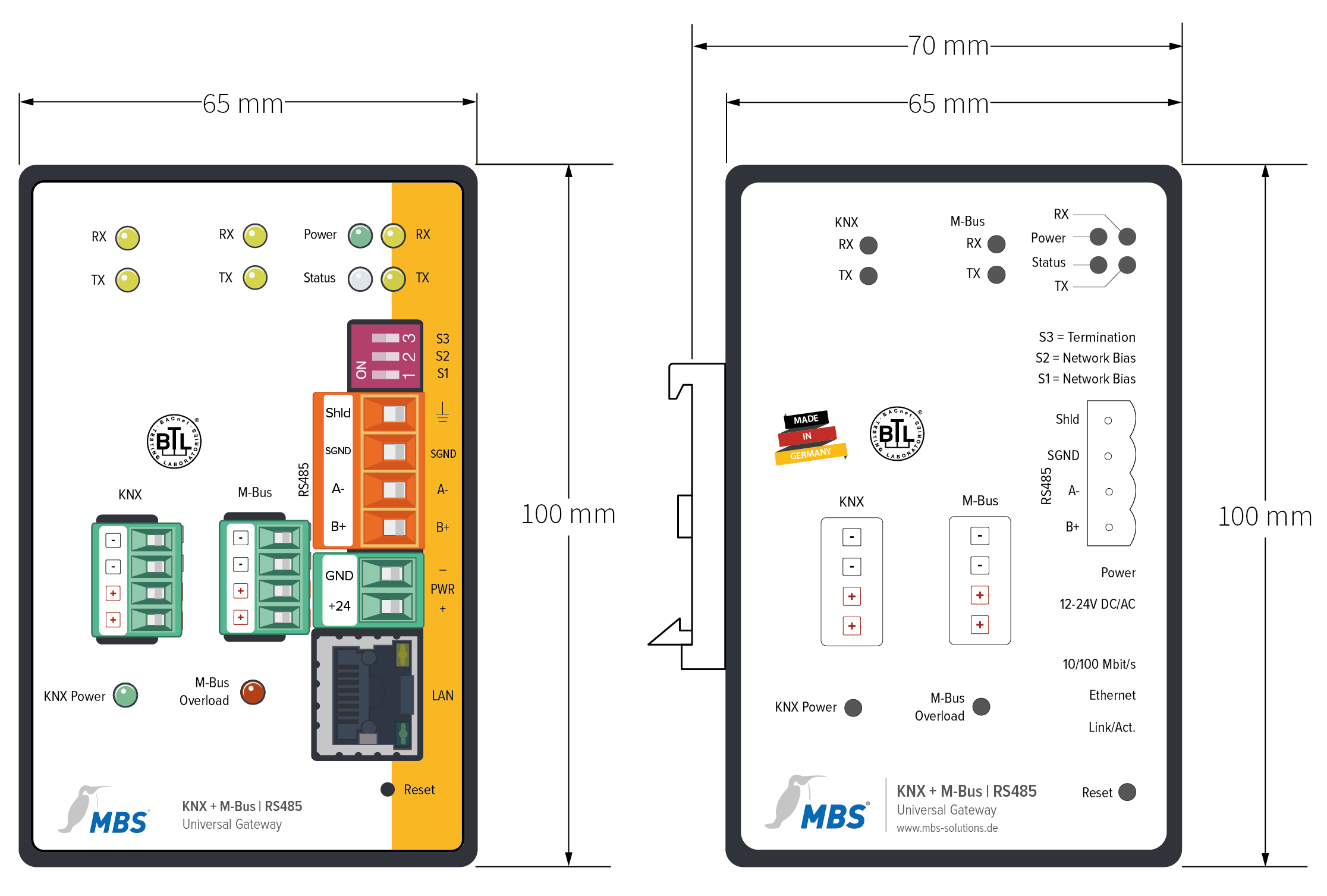

| Dimensions (H x L x P) | 100 x 65 x 70 mm, support rail DIN inclus |
| Poids | 400 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Boîtier | Métallique, sans ventilateur |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, M-Bus, BACnet MS/TP, KNX
- Usage
- GTB / intégration BMS, Comptage énergétique
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus, installations KNX, GTB BACnet/IP et MS/TP, Modbus TCP et RTU, brokers MQTT, clients OPC UA
- Variante
- Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, port série, bus KNX et bus M-Bus
- Température de fonctionnement
- 0 à +45 °C
- Port série
- RS-485, RS-232
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
- Passerelle avec support rail DIN TS35
- Licences d'extension de points 13-0002 à 13-0005
- Alimentation de ligne KNX, si elle n'existe pas déjà dans l'installation
- Alimentation 24 V DC pour rail DIN : voir nos alimentations
Documentation
Questions fréquentes
Combien de compteurs M-Bus la passerelle peut-elle alimenter ?
Le convertisseur de niveau intégré fonctionne en maître et alimente jusqu'à 30 charges standard de 1,5 mA, soit en pratique jusqu'à 30 compteurs d'une charge chacun. Un voyant M-Bus Overload signale un dépassement.
Faut-il une alimentation de ligne KNX ?
Oui. La passerelle prélève au maximum 7 mA sur le bus KNX, environ 4 mA en moyenne, sans alimenter la ligne. L'alimentation KNX doit être présente dans l'installation.
Faut-il saisir chaque compteur à la main ?
Non. MBS annonce une configuration automatique à partir d'un scan du bus M-Bus. Les compteurs détectés sont ensuite associés aux points BACnet, Modbus ou MQTT et peuvent aussi être renvoyés vers le bus KNX.
Comment se répartissent les points de données ?
Chaque valeur échangée, compteur M-Bus ou objet KNX, compte dans la licence. L'appareil inclut 25 points ; avec plusieurs grandeurs par compteur, une licence de 200 ou 500 points est souvent nécessaire. L'extension se fait par l'interface web.
La Triple-X KNX + M-Bus sera-t-elle remplacée par la série XT ?
MBS a annoncé le XT Core + KNX + M-Bus pour le printemps 2027. D'ici là, la Triple-X KNX + M-Bus reste le modèle commandable. MBS commercialise les séries X et XT en parallèle et indique que les configurations de la série X sont réutilisables sur la XT.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le Triple-X KNX + M-Bus
Indiquez-nous le nombre de compteurs M-Bus, l'installation KNX et le protocole cible : un technicien vous répond sous 24 h ouvrées. Nous vous aidons à dimensionner la licence et vous proposons des tarifs selon les quantités.
