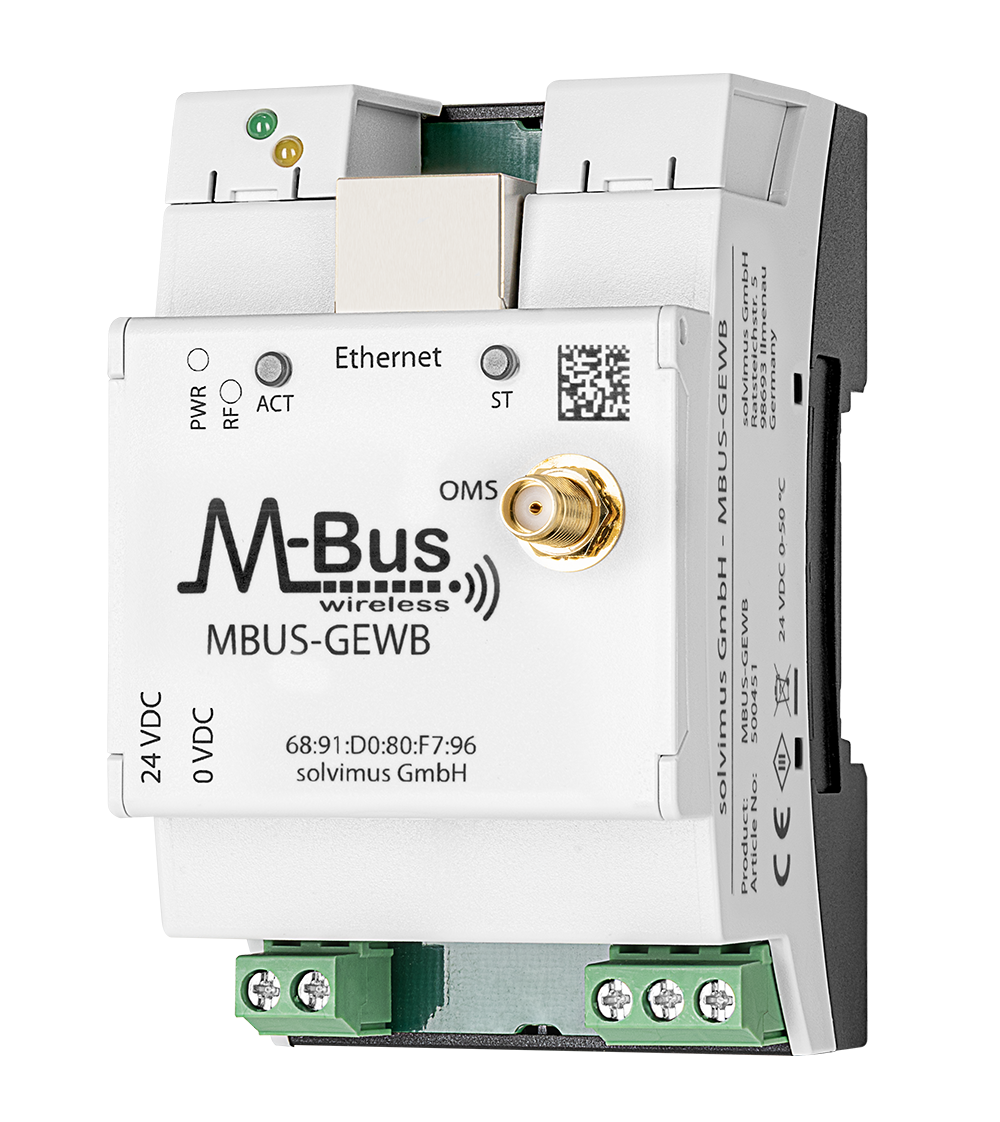

Réf. 500451Solvimus MBUS-GEWB - Passerelle BACnet wM-Bus 868 MHz pour compteurs radio
- Réception wM-Bus 868 MHz OMS, modes S, T, C et C/T, antenne fournie
- Sortie BACnet/IP ou BACnet/SC, jusqu’à 5 000 objets et 1 000 compteurs
- Lecture parallèle en Modbus TCP, client OpenVPN intégré
- Alimentation 12 à 36 V DC, 3 W maximum
- Boîtier rail DIN 3 modules, IP30, 0 à 50 °C
| Connectivité radio | wM-Bus |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | BACnet/IP, Modbus TCP |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs wM-Bus OMS (eau, chaleur, gaz, électricité), GTB BACnet/IP et BACnet/SC |
| Connecteur | SMA (antenne wM-Bus), RJ45, borniers à vis |
| Capacité | Jusqu’à 1 000 compteurs, 5 000 objets BACnet |
| Modes wM-Bus | S, T, C et C/T (OMS) |
| Température de fonctionnement | 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe |
- wM-Bus
- Ethernet
- Modbus TCP
- BACnet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle wM-Bus vers BACnet/IP solvimus MBUS-GEWB reçoit par radio, en 868 MHz, les télégrammes des compteurs d'eau, de chaleur, de gaz ou d'électricité conformes OMS, puis les publie sous forme d'objets BACnet/IP ou BACnet/SC. Montée sur rail DIN dans un tableau, elle donne à la gestion technique du bâtiment (GTB) un accès direct aux index de consommation, sans câblage de bus jusqu'aux compteurs.
Elle s'adresse aux intégrateurs GTB, aux bureaux d'études et aux exploitants qui doivent intégrer un parc de compteurs radio existant ou posé en rénovation, par exemple pour répondre au décret BACS. Jusqu'à 1 000 compteurs et 5 000 objets BACnet sont gérés par un seul boîtier, avec création automatique des objets à la mise en service. Retrouvez nos autres passerelles BACnet et l'ensemble des passerelles M-Bus et wM-Bus.
Points forts du MBUS-GEWB
- Réception wM-Bus 868 MHz selon EN 13757-4, -3 et -7 et OMS, modes S, T, C et C/T
- Jusqu'à 1 000 compteurs et 5 000 objets BACnet par passerelle
- Sortie BACnet/IP ou BACnet/SC sécurisé, objets Analog Value créés automatiquement, Change of Value (COV)
- Lecture simultanée possible en Modbus TCP (CEI 61158) sur le même port Ethernet
- Mode écoute avec création automatique des compteurs, gestion des clés et déchiffrement
- Client OpenVPN intégré, configuration HTTPS ou SSH, droits utilisateurs et politique de mots de passe
- Alimentation 12 à 36 V DC, 2 W au repos et 3 W maximum
- Boîtier 3 modules pour rail DIN 35 mm, 100 g, IP30
Applications en bâtiment et sur site technique
- Immeuble de bureaux : remontée des compteurs d'eau et d'énergie thermique radio des étages vers la GTB BACnet pour le suivi par zone et par locataire
- Logement collectif et résidences gérées : intégration des répartiteurs et compteurs OMS posés en appartement sans tirer de bus M-Bus
- Établissements d'enseignement et de santé : comptage par bâtiment sur un campus, avec alarmes de dérive de consommation dans la supervision
- Rénovation énergétique et décret BACS : ajout d'un comptage par usage sur un parc existant sans travaux de câblage lourds
- Collectivités : centralisation des consommations de plusieurs équipements publics sur une même GTB
Intégration et compatibilité
Côté radio, la passerelle écoute les compteurs wM-Bus OMS via une antenne externe raccordée sur connecteur SMA. En mode écoute, chaque compteur reçu est ajouté automatiquement à la liste ; un mode transparent permet aussi l'accès direct aux télégrammes. Les compteurs chiffrés sont lus après saisie de leur clé, et les valeurs peuvent être décrites par leurs codes OBIS.
Côté GTB, chaque valeur de compteur devient un objet BACnet de type Analog Value, avec son unité, son état et une description. La passerelle fonctionne en BACnet/IP ou en BACnet/SC, notifie les changements de valeur (COV) et exporte un fichier EDE pour accélérer l'intégration dans l'outil de la GTB. La déclaration de conformité BACnet (PICS) est disponible sur l'appareil. Les mêmes données restent lisibles en Modbus TCP par un automate ou un superviseur.
La configuration se fait entièrement au navigateur, en HTTPS ou en SSH. Le déploiement de plusieurs passerelles est facilité par l'outil Netdiscover du constructeur, la configuration (certificats et clés compris) s'exporte et se réimporte, et le firmware se met à jour par Ethernet avec contrôle d'intégrité et authentification. L'interface et la documentation sont en anglais.
Caractéristiques techniques
| Référence constructeur | 500451 (MBUS-GEWB) |
| Fonction | Passerelle de relevé wM-Bus vers BACnet/IP ou BACnet/SC |
| Interface radio | wM-Bus 868 MHz, EN 13757-4/-3/-7 et OMS, modes S, T, C et C/T, connecteur SMA pour antenne externe |
| Fonctions wM-Bus | Mode écoute avec création automatique des compteurs, mode transparent, gestion des clés, déchiffrement |
| BACnet | BACnet/IP ou BACnet/SC, 5 000 objets BACnet maximum, objets Analog Value |
| Modbus | Modbus TCP conforme CEI 61158 via l'interface Ethernet |
| Ethernet | IEEE 802.3, 10/100Base-TX, RJ45 avec LED d'état, Auto-MDIX |
| Capacité | Jusqu'à 1 000 compteurs |
| Unité de traitement | ARM9 454 MHz, 128 Mo de RAM, 4 Go de Flash eMMC, Linux, horloge sauvegardée jusqu'à 7 jours |
| Voyants | 2 LED d'état et d'activité, 2 LED d'alimentation et de réception OMS |
| Alimentation | 12 à 36 V DC sur borniers à vis, 2 W au repos, 3 W maximum, courant d'appel env. 4 A |
| Dimensions | 54 x 90 x 60 mm (l x h x p) hors embase d'antenne, 3 modules |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Poids | 100 g |
| Température de fonctionnement | 0 à 50 °C en moyenne journalière, -20 à 70 °C en pointe |
| Stockage et humidité | -20 à 70 °C, 0 à 95 % HR sans condensation |
| Protection | IP30 (CEI 60529), classe de protection III (CEI 61140), protection contre les surtensions transitoires |
| Conformité | Directive RED 2014/53/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- wM-Bus
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs wM-Bus OMS (eau, chaleur, gaz, électricité), GTB BACnet/IP et BACnet/SC
- Connecteur
- SMA (antenne wM-Bus), RJ45, borniers à vis
- Capacité
- Jusqu'à 1 000 compteurs, 5 000 objets BACnet
- Modes wM-Bus
- S, T, C et C/T (OMS)
- Température de fonctionnement
- 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe
Contenu et accessoires compatibles
Livré avec une antenne wM-Bus et un guide de démarrage rapide imprimé. Prévoir une alimentation rail DIN 24 V DC et un emplacement de 3 modules dans le tableau. Pour un bus M-Bus filaire sur le même site, les passerelles BACnet MBUS-GE20B ou MBUS-GE80B de la gamme solvimus complètent l'installation.
Documentation
Questions fréquentes
Le MBUS-GEWB relève-t-il aussi les compteurs M-Bus filaires ?
Non. Le MBUS-GEWB est la version radio de la famille de passerelles BACnet de solvimus : il ne reçoit que les compteurs wM-Bus en 868 MHz. Pour un bus M-Bus filaire, solvimus propose les modèles MBUS-GE5B, GE20B, GE80B et GE125B à GE500B, qui alimentent le bus et publient eux aussi les compteurs en BACnet.
Combien de compteurs radio peut-on remonter avec une seule passerelle ?
Le constructeur annonce jusqu'à 1 000 compteurs par passerelle, dans la limite de 5 000 objets BACnet. Le nombre réel dépend du nombre de valeurs exposées par compteur (index, puissance, débit, températures, état).
Les compteurs wM-Bus chiffrés sont-ils pris en charge ?
Oui. La passerelle gère les clés de chiffrement des compteurs et déchiffre les télégrammes OMS reçus. Il suffit de saisir dans la liste des compteurs les clés fournies par le fabricant ou le gestionnaire des compteurs.
La GTB peut-elle lire les données en Modbus TCP au lieu de BACnet ?
Oui. En plus des objets BACnet/IP ou BACnet/SC, les valeurs relevées sont accessibles en Modbus TCP sur le même port Ethernet. Une même passerelle peut donc alimenter une GTB BACnet et un automate ou un logiciel de supervision Modbus.
Comment se configure la passerelle ?
Tout se fait depuis un navigateur web en HTTPS (HTTP possible) ou en SSH. L'interface est en anglais. Le mode écoute crée automatiquement les compteurs reçus, puis les objets BACnet sont générés et exportables sous forme de fichier EDE pour la GTB.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour le MBUS-GEWB
Indiquez le nombre de compteurs radio, leur type et votre GTB : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités de votre projet.
