MBS Triple-X KNX + LON - Passerelle KNX et LON vers BACnet, Modbus, MQTT
- Interface KNX et adaptateur LON TP/FT-10 intégrés
- Vers BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA, SNMP
- 25 points inclus, licences jusqu'à 2 500 points
- Ethernet 10/100 et RS-485 isolé 1 kV ou RS-232
- 12 à 24 V AC/DC, 2,4 W, IP20, rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, KNX, Modbus RTU, RS-232, RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Installations KNX et réseaux LON TP/FT-10, GTB BACnet/IP et MS/TP, Modbus TCP et RTU, brokers MQTT, clients OPC UA |
| Variante | Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, port série, bus KNX et bus LON |
| Température de fonctionnement | 0 à +45 °C |
| Port série | RS-485, RS-232 |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- BACnet MS/TP
- KNX
- Modbus TCP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

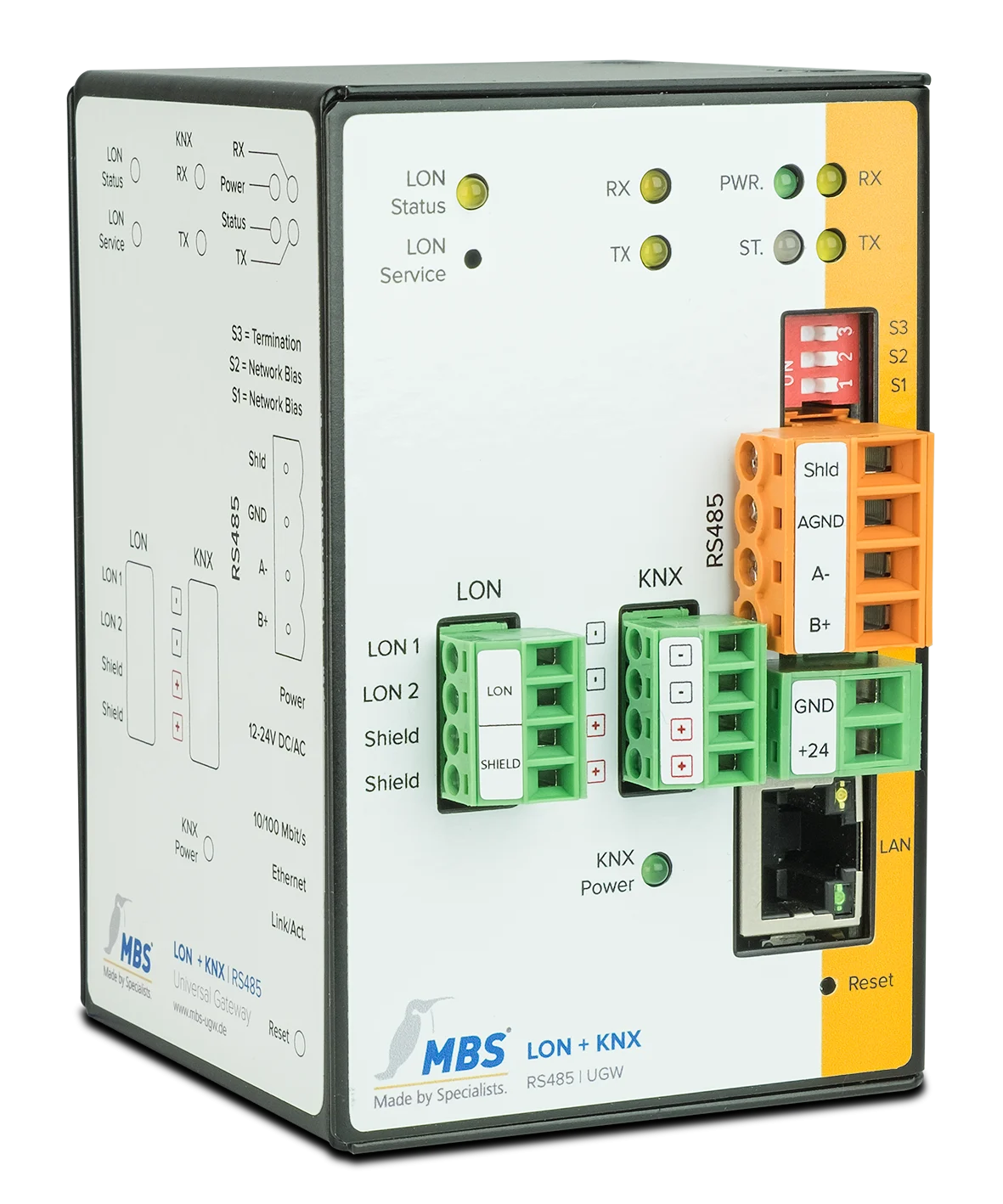

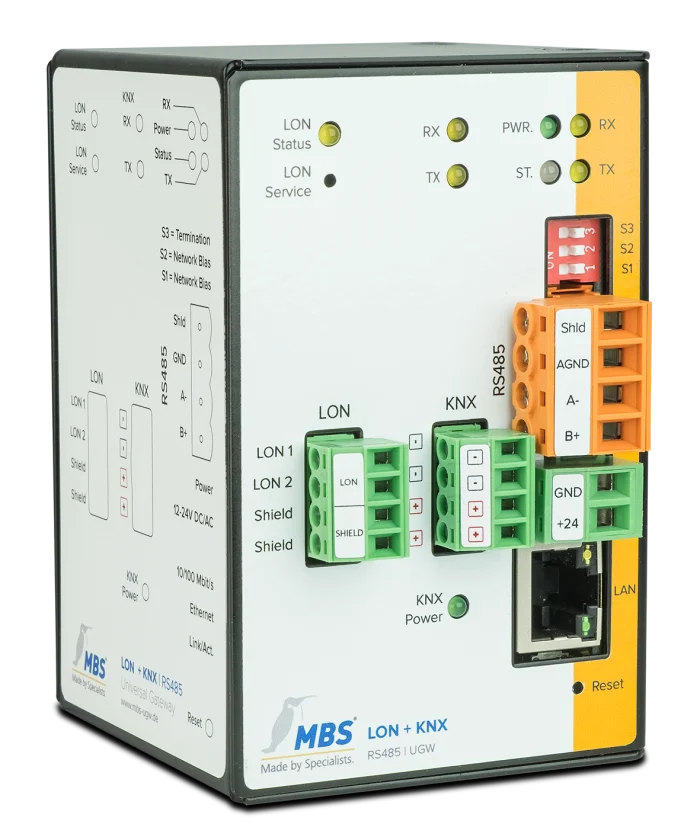

La MBS Triple-X KNX + LON est une passerelle KNX et LON vers BACnet, Modbus, MQTT ou OPC UA qui intègre à la fois une interface KNX et un adaptateur LON TP/FT-10. Elle relie dans un seul appareil deux bus de terrain très présents en tertiaire et les rend accessibles à la GTB, sans coupleur externe.
Elle répond aux sites où cohabitent une installation KNX (éclairage, stores, pièces) et un réseau LON (régulation CVC, terminaux). L'intégrateur dispose d'un point d'entrée unique vers la supervision, avec une licence de 25 à 2 500 points. Découvrez nos passerelles KNX et DALI, nos passerelles BACnet et la gamme MBS GmbH.
La Triple-X KNX + LON fait partie de la série X de MBS, toujours commercialisée aux côtés de la série XT recommandée pour les nouveaux projets. Aucun équivalent XT associant KNX et LON n'est annoncé à ce jour.
Points forts du Triple-X KNX + LON
- Interface KNX et adaptateur LON TP/FT-10 intégrés dans un boîtier de 65 mm
- Consommation sur le bus KNX : 7 mA maximum, environ 4 mA en moyenne
- Variables LON par liaison ou interrogation par Neuron ID ou Subnet.Node
- Échanges croisés KNX et LON, plus publication vers BACnet, Modbus, MQTT ou OPC UA
- 25 points de données inclus, licences jusqu'à 2 500 points
- Ethernet 10/100 Mbit/s et port série RS-485 isolé 1 kV ou RS-232
- Alimentation 12 à 24 V AC ou DC, consommation 2,4 W
Applications en bâtiment et sur site technique
- Bureaux : éclairage et stores KNX, régulation terminale LON, le tout remonté vers une GTB BACnet/IP
- Santé et enseignement : supervision unifiée de bâtiments rénovés par tranches avec des bus différents
- Rénovation de GTB : conservation des deux installations existantes lors du changement de superviseur
- Exploitation : publication des états et consommations vers une plateforme MQTT ou un client OPC UA
Intégration et compatibilité
Le bus KNX se raccorde sur un bornier à quatre points (deux + et deux -), avec des voyants KNX Rx, KNX Tx et KNX Power. Comme tout participant KNX, la passerelle suppose une alimentation de ligne présente dans l'installation. Le réseau LON se raccorde sur les bornes LON 1 et LON 2 avec deux bornes de blindage ; un voyant LON Status et un bouton LON Service servent à la mise en service du nœud.
Le gestionnaire de points de données centralise les informations des deux bus et les publie vers le protocole cible retenu : BACnet/IP ou MS/TP, Modbus TCP, Modbus RTU maître ou esclave, MQTT au format libre ou Sparkplug, OPC UA, SNMP ou export CSV. Alarmes, tendances et programmes horaires sont disponibles point par point.
La configuration et l'activation des licences se font dans le serveur web intégré, avant la mise en service.
Versions disponibles
Deux références selon le port série, 25 points inclus, extensibles par licence.
| Référence | Différence | Usage conseillé |
|---|---|---|
| 11-0065 | Port série RS-485 isolé 1 kV, 25 points de données inclus | Bus Modbus RTU ou BACnet MS/TP en complément du KNX et du LON |
| 11-0080 | Port série RS-232, 25 points de données inclus | Liaison point à point avec un équipement série |
| + 13-0002 | Licence jusqu'à 200 points | Petit bâtiment, chaufferie ou sous-station |
| + 13-0003 | Licence jusqu'à 500 points | Bâtiment de taille moyenne, plusieurs lots techniques |
| + 13-0004 | Licence jusqu'à 1 000 points | Grand bâtiment ou site multi-équipements |
| + 13-0005 | Licence jusqu'à 2 500 points | Intégration dense sur un seul appareil |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Plateforme | Universal Gateway série X, processeur ARM9 |
| Réseau | 1 port Ethernet RJ45 10/100 Mbit/s, voyants Link et 10/100 |
| Bus intégrés | KNX (bornier 2 x + et 2 x -) et LON TP/FT-10 (LON 1, LON 2, 2 x blindage) |
| Consommation sur le bus KNX | 7 mA maximum, environ 4 mA en moyenne |
| Alimentation du bus KNX | À prévoir par l'installation |
| Éléments de bus | Voyants KNX Rx, KNX Tx, KNX Power et LON Status, bouton LON Service |
| Port série COM1 | RS-485 isolé 1 kV (B+, A-, SGND, blindage) ou RS-232 (TxD, RxD, SGND, blindage) selon référence |
| Réglages RS-485 | Interrupteurs DIP : polarisation (bias) et résistance de terminaison 120 ohms |
| Points de données | 25 inclus, licences jusqu'à 200 (13-0002), 500 (13-0003), 1 000 (13-0004) ou 2 500 (13-0005) |
| Protocoles logiciels | BACnet/IP et MS/TP, Modbus TCP, RTU ou ASCII, MQTT, OPC UA, SNMP, CSV, à préciser à la commande |
| Fonctions système | Horloge sauvegardée par pile, microSD jusqu'à 2 Go, chien de garde, redémarrage automatique |
| Configuration | Interface web intégrée, configuration conservée dans l'appareil |
| Voyants et boutons | Alimentation, statut multicolore, RX, TX, bouton Reset |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 2,4 W |
| Dimensions (H x L x P) | 100 x 65 x 70 mm, support rail DIN inclus |
| Poids | 400 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR, sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Boîtier | Métallique, sans ventilateur |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, BACnet MS/TP, KNX
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Installations KNX et réseaux LON TP/FT-10, GTB BACnet/IP et MS/TP, Modbus TCP et RTU, brokers MQTT, clients OPC UA
- Variante
- Port série RS-485 ou RS-232 et licence de 25, 200, 500, 1 000 ou 2 500 points de données
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, port série, bus KNX et bus LON
- Température de fonctionnement
- 0 à +45 °C
- Port série
- RS-485, RS-232
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
- Passerelle avec support rail DIN TS35
- Licences d'extension de points 13-0002 à 13-0005
- Alimentation de ligne KNX, si elle n'existe pas déjà dans l'installation
- Alimentation 24 V DC pour rail DIN : voir nos alimentations
Documentation
Questions fréquentes
Pourquoi choisir une Triple-X KNX + LON plutôt que deux passerelles ?
La Triple-X réunit une interface KNX et un adaptateur LON TP/FT-10 dans un seul boîtier. Vous n'avez qu'un appareil à configurer, à alimenter et à superviser, et une seule licence de points à dimensionner pour les deux bus.
Faut-il une alimentation de ligne KNX ?
Oui. La passerelle prélève au maximum 7 mA sur le bus KNX, environ 4 mA en moyenne, mais elle n'alimente pas la ligne. L'alimentation KNX doit être fournie par l'installation.
Les deux bus peuvent-ils échanger des données entre eux ?
Oui. Le gestionnaire de points de données associe librement les informations de toutes les interfaces. Un point LON peut être transmis vers KNX, et inversement, tout en étant publié vers BACnet, Modbus ou MQTT selon le projet.
Comment se répartissent les points de données ?
Chaque information échangée, qu'elle vienne du KNX ou du LON, compte dans la licence. L'appareil inclut 25 points et peut être étendu à 200, 500, 1 000 ou 2 500 points par l'interface web.
Existe-t-il une version XT de la Triple-X KNX + LON ?
Pas à ce jour. MBS commercialise les séries X et XT en parallèle, mais aucun équivalent XT combinant KNX et LON n'est annoncé. Pour un projet KNX seul, le XT Core + KNX est disponible ; pour associer KNX et LON, la Triple-X reste le modèle commandable.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le Triple-X KNX + LON
