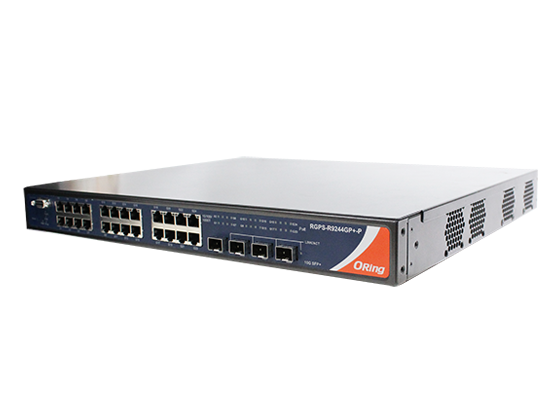

ORing RGPS-R9244GP+ - Switch PoE manageable niveau 3 rack 24 ports et 4 SFP+ 10G
- 24 ports RJ45 10/100/1000 PoE+ IEEE 802.3at, jusqu’à 30 W par port
- 4 ports SFP+ 1G/10G pour les liaisons fibre montantes
- Routage niveau 3 : routage statique, RIP, VRRP
- Budget PoE de 720 W (-P) ou 300 W (-LP), alimentation 100 à 240 VAC intégrée
- Anneau O-Ring rétabli en moins de 30 ms, rack 19 pouces 1U, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Secteur 100-240 V AC |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Variante | RGPS-R9244GP+-P : bloc 1 000 W, PoE 720 W ; RGPS-R9244GP+-LP : bloc 390 W, PoE 300 W |
| Connecteur | RJ45 x 24, cages SFP+ x 4, console DB9, prise secteur AC |
| Débit | 10/100/1000 Mbit/s cuivre, 1G/10G SFP+ |
| Budget PoE | 720 W (-P) ou 300 W (-LP) entre -20 et +50 °C ; 320 W ou 240 W entre 50 et 60 °C ; 30 W max par port |
| Température de fonctionnement | -20 à +60 °C |
| Dimensions | 431 x 342 x 44 mm (1U) |
| Alimentation (version) | Bloc 1 000 W, PoE jusqu’à 720 W, Bloc 390 W, PoE jusqu’à 300 W |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE rack niveau 3 ORing RGPS-R9244GP+ concentre dans 1U vingt-quatre ports Gigabit qui alimentent et raccordent les équipements IP d'un bâtiment, et quatre ports SFP+ 10 Gbit/s pour remonter vers le cœur de réseau en fibre. Chaque port RJ45 délivre jusqu'à 30 W selon IEEE 802.3at : caméras, bornes Wi-Fi, interphones, lecteurs de badge ou contrôleurs PoE.
Il vise les intégrateurs sûreté et GTB, les DSI et les exploitants qui centralisent la distribution d'un étage ou d'un bâtiment dans une baie. Le routage statique, RIP et VRRP évite un routeur dédié pour séparer vidéo, GTB et bureautique. Il complète la gamme de switchs PoE industriels de la marque ORing.
Points forts du RGPS-R9244GP+
- 24 ports RJ45 10/100/1000Base-T(X) PSE, PoE IEEE 802.3at jusqu'à 30 W par port
- 4 ports SFP+ 1G/10GBase-X avec diagnostic DDM des modules
- Budget PoE de 720 W (version -P) ou 300 W (version -LP) entre -20 et +50 °C
- Routage niveau 3 : routes statiques, RIP, VRRP ; DHCP serveur, client et relais
- Redondance O-Ring avec rétablissement en moins de 30 ms, O-Chain et MSTP (RSTP/STP compatible)
- Bande passante de commutation de 128 Gbit/s, table de 32 000 adresses MAC, trames jumbo de 10 Ko
- Gestion du PoE : programmation horaire par port, contrôle de vie de l'équipement et redémarrage automatique
- Fonctionnement de -20 à +60 °C, garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection d'un site logistique ou d'un campus : 24 caméras PoE+ par baie, uplinks 10G vers l'enregistreur.
- Distribution d'étage en tertiaire : bornes Wi-Fi, téléphones IP et contrôleurs d'accès sur un seul équipement routé.
- Hôpitaux et établissements de santé : VLAN séparés pour l'appel malade, la vidéo et la GTB, passerelle redondée par VRRP.
- Datacenters et salles techniques : agrégation des réseaux de supervision (capteurs, onduleurs, PDU) avec liaisons 10G.
Intégration et compatibilité
Le RGPS-R9244GP+ suit les normes IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.3ad (LACP), 802.1p, 802.1Q, 802.1w, 802.1s, 802.1x et 802.1AB (LLDP). Il gère 4 094 VLAN, IGMP v2/v3 en snooping pour les flux multicast vidéo, la QoS par port applicatif TCP/UDP et 8 files de priorité.
Pour la supervision, il expose SNMP v1, v2c et v3 avec RMON, un client SMTP pour les alertes, un serveur NTP et le protocole Modbus TCP, lisible par un automate ou une GTB. La configuration se fait par interface web HTTPS, SSH, Telnet, console série RS-232 ou avec l'utilitaire Windows Open-Vision. Le boîtier DBU-01 sauvegarde et restaure la configuration en cas de remplacement.
Côté sécurité : 802.1x, listes de contrôle d'accès, IP source guard, liaison IP et MAC (Device Binding) et blocage automatique des attaques DoS et DDoS. Le protocole MRP (IEC 62439-2) est disponible sur demande auprès du constructeur. Pour des étages sans PoE, voir les switchs Ethernet manageables.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGPS-R9244GP+-P | Bloc 1 000 W, PoE 720 W entre -20 et +50 °C, 320 W entre 50 et 60 °C, 6,27 kg | Forte densité de caméras PTZ ou de bornes Wi-Fi PoE+ sur les 24 ports |
| RGPS-R9244GP+-LP | Bloc 390 W, PoE 300 W entre -20 et +50 °C, 240 W entre 50 et 60 °C, 5,58 kg | Téléphones IP, caméras fixes et capteurs PoE à consommation modérée |
Chaque version existe avec un cordon secteur US, EU, UK, JP ou AU : précisez le modèle européen lors de votre demande.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 24 x RJ45 10/100/1000Base-T(X) PSE, MDI/MDI-X automatique |
| Ports fibre | 4 x SFP+ 1G/10GBase-X, DDM |
| PoE | IEEE 802.3at, 30 W maximum par port |
| Budget PoE | -P : 720 W (-20 à +50 °C), 320 W (50 à 60 °C) ; -LP : 300 W (-20 à +50 °C), 240 W (50 à 60 °C) |
| Alimentation | 100 à 240 VAC, prise secteur ; bloc 1 000 W (-P) ou 390 W (-LP) |
| Consommation propre (typ.) | 75 W (-P), 49 W (-LP), hors PoE |
| Commutation | Store-and-forward, latence 7 µs, bande passante 128 Gbit/s |
| Table MAC / tampon | 32 K adresses / 32 Mbits |
| Mémoire | Flash 128 Mbits, DRAM 1 Gbit |
| VLAN | 4 094 (VID 1 à 4094), 128 groupes IGMP par VLAN |
| Niveau 3 | Routage statique, RIP, VRRP |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP/RSTP/STP, MRP sur demande |
| Console | RS-232 sur DB9, 115 200 bit/s |
| Relais de défaut | Non |
| Boîtier | Rack 19 pouces |
| Dimensions (L x P x H) | 431 x 342 x 44 mm |
| Poids | 6 270 g (-P), 5 580 g (-LP) |
| Température de fonctionnement | -20 à +60 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55024, EN 55032), FCC Part 15B classe A |
| Sécurité électrique | EN 60950-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 249 143 h (-P), 214 432 h (-LP) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Secteur 100-240 V AC
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Variante
- RGPS-R9244GP+-P : bloc 1 000 W, PoE 720 W ; RGPS-R9244GP+-LP : bloc 390 W, PoE 300 W
- Connecteur
- RJ45 x 24, cages SFP+ x 4, console DB9, prise secteur AC
- Débit
- 10/100/1000 Mbit/s cuivre, 1G/10G SFP+
- Budget PoE
- 720 W (-P) ou 300 W (-LP) entre -20 et +50 °C ; 320 W ou 240 W entre 50 et 60 °C ; 30 W max par port
- Température de fonctionnement
- -20 à +60 °C
- Dimensions
- 431 x 342 x 44 mm (1U)
- Alimentation (version)
- Bloc 1 000 W, PoE jusqu'à 720 W, Bloc 390 W, PoE jusqu'à 300 W
Contenu et accessoires compatibles
Livré avec le switch, un kit de montage en baie, un cordon d'alimentation, un câble console, un CD d'outils et un guide d'installation rapide.
Accessoires : modules optiques SFP1G et SFP10G ORing, boîtier de sauvegarde DBU-01, logiciel Open-Vision M500 (jusqu'à 500 équipements IP). Pour couvrir la distance jusqu'au poste distant, voir les convertisseurs fibre et modules SFP.
Documentation
Questions fréquentes
Quelle différence entre le RGPS-R9244GP+-P et le RGPS-R9244GP+-LP ?
Les deux versions ont les mêmes ports et les mêmes fonctions logicielles. Seul le bloc d'alimentation change. Le -P embarque un bloc de 1 000 W et délivre jusqu'à 720 W de PoE entre -20 et +50 °C (320 W entre 50 et 60 °C). Le -LP embarque un bloc de 390 W pour 300 W de PoE entre -20 et +50 °C (240 W entre 50 et 60 °C). Il est plus léger (5,58 kg contre 6,27 kg) et consomme moins à vide.
Combien de caméras PoE+ peut-on alimenter ?
Chaque port fournit jusqu'à 30 W selon IEEE 802.3at. Avec le RGPS-R9244GP+-P et ses 720 W, les 24 ports peuvent délivrer 30 W simultanément jusqu'à 50 °C ambiants. Avec le -LP et ses 300 W, on alimente par exemple 10 équipements à 30 W ou 24 équipements à 12,5 W. Au-delà de 50 °C, le budget disponible diminue.
Le switch fait-il vraiment du routage niveau 3 ?
Oui. La fiche technique annonce le routage statique, RIP et VRRP. Cela permet de router entre les VLAN vidéo, GTB et bureautique directement dans le local technique, sans routeur externe, et de doubler la passerelle par défaut avec VRRP.
Peut-on intégrer le RGPS-R9244GP+ dans une supervision ?
Oui. Il se supervise en SNMP v1, v2c et v3 avec RMON, envoie des alertes par e-mail (client SMTP) et expose ses informations en Modbus TCP, ce qui permet de le lire depuis un automate ou une GTB. Le logiciel Windows Open-Vision d'ORing centralise la topologie et la surveillance des switchs.
Demander un devis pour le RGPS-R9244GP+
Indiquez la version, les quantités et les équipements PoE à alimenter : nous répondons sous 24 h ouvrées avec un conseil sur le budget PoE et les modules SFP+. Les tarifs sont établis selon les volumes de votre projet.
