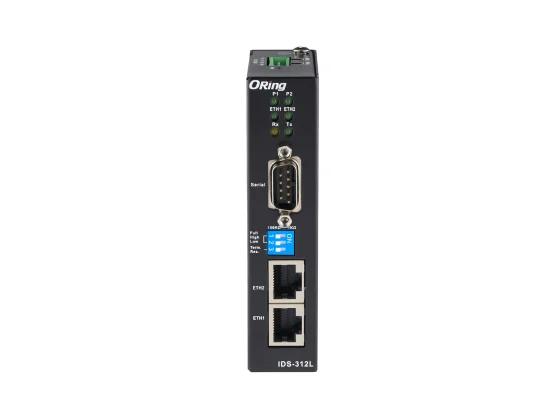

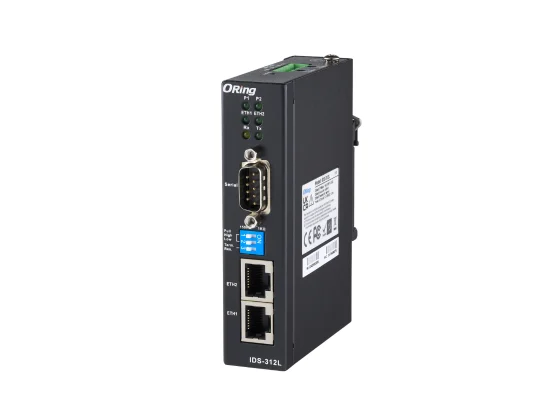

ORing IDS-312L / IDS-322 - Serveur de ports série RS-232/422/485 Ethernet
- 1 (IDS-312L) ou 2 (IDS-322) ports RS-232/422/485 sur DB9
- 2 ports Ethernet 10/100, passerelle Modbus RTU vers Modbus TCP
- Virtual COM, TCP Server/Client, UDP, 5 hôtes redondants
- Double entrée 12 à 48 VDC, boîtier IP30 rail DIN, -40 à +70 °C
- HTTPS, SSH, SSL, alertes SNMP et e-mail, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés |
| Variante | IDS-312L : 1 port série ; IDS-322 : 2 ports série |
| Connecteur | DB9 (série), RJ45 x 2, bornier d'alimentation |
| Débit série | jusqu'à 460,8 kbit/s |
| Température de fonctionnement | -40 à +70 °C |
| Modèle | IDS-312L : 1 port série, 2 FE, IDS-322 : 2 ports série, 2 FE |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- Modbus TCP
- SNMP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le serveur de ports série ORing IDS-312L / IDS-322 relie des équipements RS-232, RS-422 ou RS-485 à un réseau Ethernet. Compteurs d'énergie, centrales de mesure, régulateurs et automates en Modbus RTU deviennent accessibles en TCP/IP depuis la supervision, la GTB ou un poste d'exploitation.
Ces appareils s'adressent aux intégrateurs GTB, aux bureaux d'études et aux services techniques qui doivent moderniser une installation sans remplacer les équipements série en place. Boîtier IP30 rail DIN, double alimentation et plage de -40 à +70 °C autorisent la pose en tableau ou en local technique. Ils complètent les serveurs de ports série et les passerelles Modbus de la marque ORing.
Points forts du IDS-312L / IDS-322
- 1 (IDS-312L) ou 2 (IDS-322) ports série RS-232/422/485 sur connecteur DB9
- 2 ports Ethernet RJ45 10/100Base-T(X) avec MDI/MDI-X automatique
- Modes Virtual COM, Serial Tunnel, TCP Server, TCP Client, UDP et passerelle Modbus
- Envoi simultané des données vers 5 hôtes redondants (4 plages IP en UDP)
- Sécurité : chiffrement SSL, administration HTTPS et SSH, liste blanche d'adresses IP
- Alertes par Syslog, e-mail et trap SNMP ; relais et buzzer sur l'IDS-322
- Double entrée 12 à 48 VDC, protection contre l'inversion de polarité
- Boîtier IP30, fonctionnement de -40 à +70 °C, garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Comptage énergétique tertiaire : remonter des compteurs et centrales de mesure Modbus RTU vers une GTB ou un logiciel de suivi des consommations.
- Chaufferies et sous-stations : raccorder régulateurs, automates de chaufferie ou compteurs d'énergie thermique en RS-485 au réseau IP du site.
- Hôpitaux et établissements d'enseignement : centraliser des équipements série dispersés (onduleurs, groupes froids, centrales d'alarme) sur le réseau technique.
- Industrie et logistique : donner un accès réseau à des balances, lecteurs ou automates anciens via un port COM virtuel.
- Datacenters : surveiller onduleurs et climatiseurs à interface série depuis la supervision.
Intégration et compatibilité
En mode passerelle Modbus, une GTB ou un SCADA interroge les esclaves Modbus RTU du bus série en Modbus TCP. Le mode Virtual COM, piloté par l'utilitaire Windows DS-Tool, crée un port série virtuel pour les logiciels qui ne savent pas parler TCP/IP. Les modes TCP Server, TCP Client et UDP couvrent les échanges bruts, le mode Serial Tunnel relie deux équipements série à travers le réseau.
Débits série jusqu'à 460,8 kbit/s, 7 ou 8 bits de données, parité, bits d'arrêt et contrôle de flux XON/XOFF, RTS/CTS ou DTR/DSR réglables. Côté réseau : DHCP, BOOTP, DNS, SNMP v1/v2c, HTTPS, SSH et SMTP. L'IDS-322 dispose d'un mode switch qui permet de chaîner plusieurs appareils sur ses deux ports Ethernet.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IDS-312L | 1 port série DB9, 2 ports Ethernet, boîtier 26 mm, Modbus RTU/ASCII/TCP, Open Gateway | Un compteur, un régulateur ou un bus RS-485 unique |

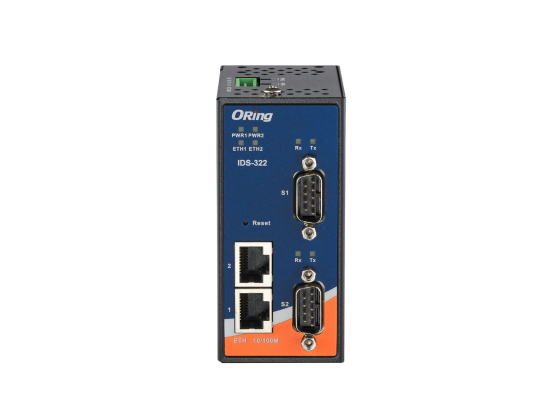

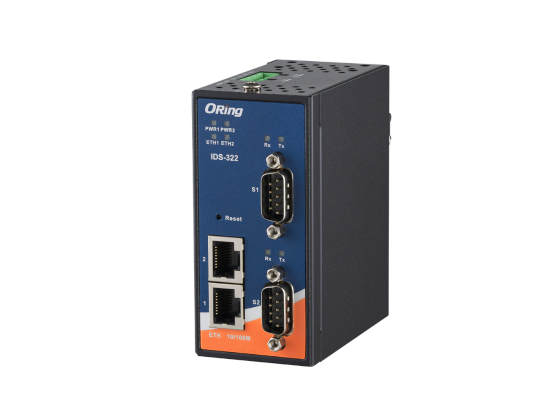

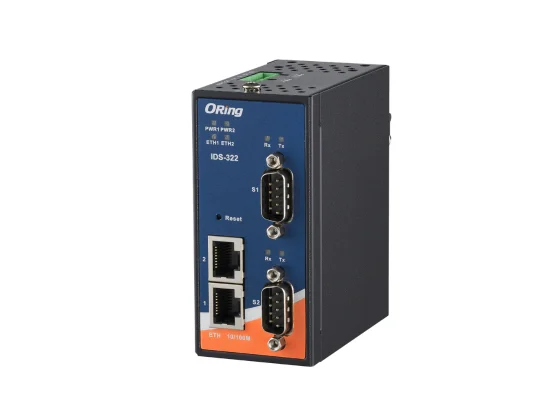

| IDS-322 | 2 ports série DB9, 2 ports Ethernet, boîtier 45 mm, RTC, chaînage, relais et buzzer | Deux bus séparés ou un équipement RS-232 plus un bus RS-485 |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports Ethernet | 2 x RJ45 10/100Base-T(X), MDI/MDI-X automatique |
| Ports série | 1 x DB9 (IDS-312L) ; 2 x DB9 (IDS-322), RS-232/422/485 configurables |
| Débit série | 1 200 bit/s à 460,8 kbit/s (IDS-312L) ; 110 bit/s à 460,8 kbit/s (IDS-322) |
| Format | 7 ou 8 bits, parité paire, impaire, aucune, mark, space ; 1, 1,5 ou 2 bits d'arrêt |
| Contrôle de flux | XON/XOFF, RTS/CTS, DTR/DSR |
| Modes | Virtual COM, Serial Tunnel, TCP Server, TCP Client, UDP, passerelle Modbus |
| Protocoles réseau | ICMP, IP, TCP, UDP, DHCP, BOOTP, SSH, DNS, SNMP v1/v2c, HTTPS, SMTP |
| Configuration | Interface web, utilitaire Windows DS-Tool |
| Alimentation | Double entrée 12 à 48 VDC, bornier 4 points (IDS-312L) ou 6 points (IDS-322) |
| Consommation | 4,8 W max (IDS-312L) ; 3,84 W typique (IDS-322) |
| Protections | Surintensité, inversion de polarité |
| Boîtier | IP30, rail DIN ou mural |
| Dimensions (L x P x H) | 26 x 75 x 110 mm (IDS-312L) ; 45 x 81 x 95 mm (IDS-322) |
| Poids | 227 g (IDS-312L) ; 316 g (IDS-322) |
| Température de fonctionnement | -40 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55032, EN 55024), FCC Part 15 B classe A (IDS-312L) ; FCC Part 15, CISPR (EN 55022) classe A (IDS-322) |
| Sécurité électrique | EN 60950-1 ; UL 61010-1 et UL 61010-2-201 (IDS-312L) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Ports série intégrés
- Variante
- IDS-312L : 1 port série ; IDS-322 : 2 ports série
- Connecteur
- DB9 (série), RJ45 x 2, bornier d'alimentation
- Débit série
- jusqu'à 460,8 kbit/s
- Température de fonctionnement
- -40 à +70 °C
- Modèle
- IDS-312L : 1 port série, 2 FE, IDS-322 : 2 ports série, 2 FE
Contenu et accessoires compatibles
Livré avec un CD, un guide d'installation rapide, un kit rail DIN et un kit de fixation murale. Une alimentation rail DIN 12 à 48 VDC est à prévoir.
Documentation
Questions fréquentes
Le serveur de ports série convertit-il le Modbus RTU en Modbus TCP ?
Oui. Les deux modèles disposent d'un mode passerelle Modbus : une supervision ou un automate en Modbus TCP interroge les équipements Modbus RTU raccordés sur le port série. L'IDS-312L gère aussi le Modbus ASCII et la fonction ORing Open Gateway de conversion de protocoles.
Quelle différence entre l'IDS-312L et l'IDS-322 ?
L'IDS-312L offre un port série DB9 et tient dans un boîtier de 26 mm de large. L'IDS-322 offre deux ports série DB9 dans un boîtier de 45 mm, une horloge temps réel, un mode switch pour chaîner les appareils et une alarme par relais et buzzer. Les deux ont deux ports Ethernet 10/100 et une double entrée 12 à 48 VDC.
Comment configurer l'appareil ?
Par l'interface web en HTTPS ou avec l'utilitaire Windows DS-Tool, qui détecte les serveurs du réseau, configure plusieurs appareils et crée les ports COM virtuels. Ces ports permettent à un logiciel Windows conçu pour un port série local de dialoguer avec l'équipement à travers le réseau.
À quelle distance peut-on placer l'équipement série ?
La distance dépend de la liaison série : courte en RS-232, nettement plus longue en RS-485 ou RS-422, selon le câble et le débit. Le serveur se place donc au plus près du bus, puis le réseau Ethernet ou fibre assure la remontée vers la supervision.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IDS-312L / IDS-322
Décrivez les équipements série et la supervision à raccorder : nous vous répondons sous 24 h ouvrées avec le modèle adapté et un conseil de paramétrage. Les tarifs sont établis selon les quantités.
