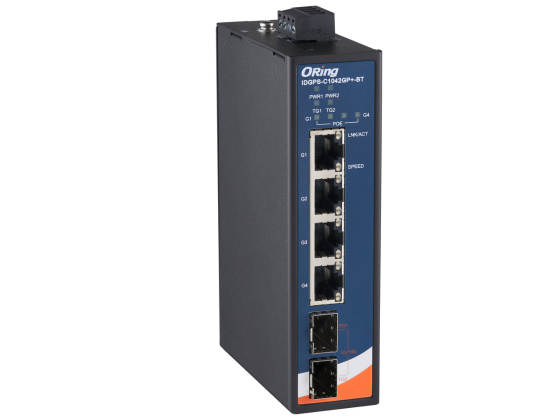

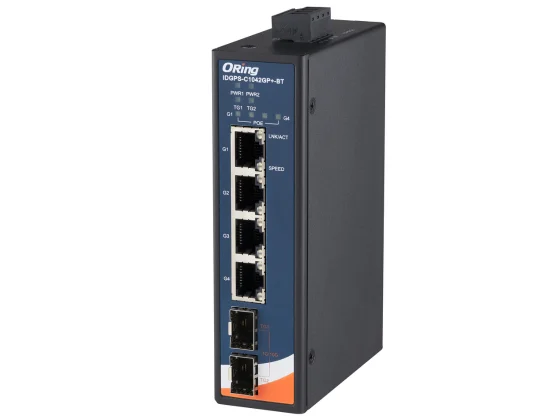

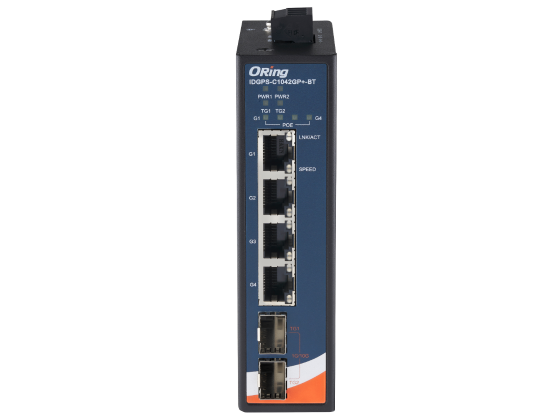

Réf. IDGPS-C1042GP+-BTORing IDGPS-C1042GP+-BT - Switch PoE 802.3bt industriel 2,5G non manageable
- 4 ports RJ45 2,5 Gbit/s PoE IEEE 802.3af/at/bt jusqu'à 90 W par port
- 2 ports SFP+ 1 ou 10 Gbit/s pour la liaison montante fibre
- Budget PoE de 240 W, double entrée 52 à 57 VDC
- Boîtier métallique IP40 de 35 x 88 x 130 mm, rail DIN, -40 à +75 °C
- Non manageable, bande passante 60 Gbit/s, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | Réseau industriel, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | 10 Gigabit, Gigabit, Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Connecteur | RJ45 x 4, cages SFP/SFP+ x 2, bornier 4 points |
| Débit | 10/100/1000/2500 Mbit/s cuivre, 1 ou 10 Gbit/s SFP+ |
| Budget PoE | 240 W, 90 W max par port (IEEE 802.3bt) |
| Température de fonctionnement | -40 à +75 °C |
| Dimensions | 35 x 88 x 130 mm |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch PoE 802.3bt ORing IDGPS-C1042GP+-BT alimente jusqu'à quatre équipements à 90 W par port sur des liaisons cuivre à 2,5 Gbit/s, avec deux ports SFP+ à 10 Gbit/s pour la remontée fibre. Il répond aux besoins des points d'accès Wi-Fi 6, des caméras PTZ et des terminaux qui dépassent les 30 W du PoE+.
Intégrateurs réseau, installateurs de sûreté et DSI de sites tertiaires ou industriels l'utilisent en armoire de distribution, sans configuration. Son boîtier métallique IP40 de 35 mm de large tient sur rail DIN et fonctionne de -40 à +75 °C. Il rejoint les switchs PoE industriels de la marque ORing.
Points forts du IDGPS-C1042GP+-BT
- 4 ports RJ45 10/100/1000/2500BaseT(X) PSE conformes IEEE 802.3bz
- PoE IEEE 802.3af/at/bt jusqu'à 90 W par port
- Budget PoE total de 240 W
- 2 ports SFP/SFP+ 1G ou 10GBase-X (IEEE 802.3ae)
- Bande passante de commutation de 60 Gbit/s, latence de 10 µs, table MAC 8K
- Trames jumbo jusqu'à 16 Ko, commutation store-and-forward
- Double entrée 52 à 57 VDC sur bornier 4 points, protection contre les surintensités
- Boîtier métallique IP40 de 35 x 88 x 130 mm, -40 à +75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Couverture Wi-Fi 6 de bureaux, d'amphithéâtres ou de halls : alimenter des bornes multiradio et absorber leur débit grâce aux ports 2,5 Gbit/s.
- Vidéoprotection périmétrique de sites logistiques ou industriels : caméras PTZ avec chauffage et projecteurs infrarouges alimentées en 802.3bt.
- Établissements de santé et d'enseignement : alimenter écrans d'affichage dynamique, bornes d'accueil ou clients légers depuis le local technique d'étage.
- Datacenters et salles techniques : desservir caméras et équipements PoE de supervision avec une remontée 10 Gbit/s vers le cœur de réseau.
- Collectivités : coffrets de vidéoprotection urbaine reliés en fibre 10 Gbit/s au centre de supervision.
Intégration et compatibilité
L'IDGPS-C1042GP+-BT respecte IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3bz, 802.3ae, 802.3x et 802.3af/at/bt. Les équipements alimentés des classes 802.3af, 802.3at et 802.3bt sont pris en charge. Il transporte tous les protocoles IP sans les interpréter : vidéo, BACnet/IP, Modbus TCP, SNMP ou MQTT.
Les cages SFP+ acceptent des modules 1 Gbit/s ou 10 Gbit/s : voir les modules SFP et convertisseurs fibre. Les voyants indiquent la vitesse de chaque port cuivre (vert à 2 500 Mbit/s, orange à 1 000 Mbit/s) et l'état PoE. Non manageable, le switch ne gère ni VLAN ni anneau redondant : pour ces fonctions, choisir un switch Ethernet administrable.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports cuivre | 4 x RJ45 10/100/1000/2500BaseT(X) PSE, auto MDI/MDI-X |
| Ports fibre | 2 x SFP/SFP+ 1G/10GBase-X |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3bz, 802.3ae, 802.3x, 802.3af/at/bt |
| PoE par port | 90 W maximum |
| Budget PoE | 240 W |
| Alimentation | Double entrée 52 à 57 VDC sur bornier 4 points |
| Consommation propre (typ.) | Moins de 10 W |
| Protections | Surintensité |
| Commutation | Store-and-forward, table MAC 8K, trames jumbo 16 Ko |
| Latence et bande passante | 10 µs, 60 Gbit/s |
| Boîtier | Métallique IP40 |
| Dimensions (L x P x H) | 35 x 88 x 130 mm |
| Poids | 535 g |
| Montage | Rail DIN |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE (EN 55035, EN 55032), FCC Part 15B classe A |
| Sécurité | EN 62368-1 (LVD) |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- Salle serveur / datacenter, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit, 10 Gigabit, Ports SFP / fibre
- Connecteur
- RJ45 x 4, cages SFP/SFP+ x 2, bornier 4 points
- Débit
- 10/100/1000/2500 Mbit/s cuivre, 1 ou 10 Gbit/s SFP+
- Budget PoE
- 240 W, 90 W max par port (IEEE 802.3bt)
- Température de fonctionnement
- -40 à +75 °C
- Dimensions
- 35 x 88 x 130 mm
Contenu et accessoires compatibles
Livré avec un kit rail DIN et un guide d'installation rapide.
À prévoir : modules SFP ou SFP+ ORing selon la vitesse de liaison, alimentation rail DIN capable de fournir le budget PoE visé, et équipements PoE tels que des points d'accès Wi-Fi.
Documentation
Questions fréquentes
Quels équipements peut-on alimenter avec 90 W par port ?
Le PoE IEEE 802.3bt permet d'alimenter des équipements gourmands que le PoE+ à 30 W ne couvre pas : caméras PTZ avec chauffage ou éclairage infrarouge, points d'accès Wi-Fi 6 multiradio, écrans d'affichage ou clients légers. Le budget total de 240 W reste la limite à respecter sur l'ensemble des quatre ports.
Pourquoi des ports cuivre à 2,5 Gbit/s ?
Les points d'accès Wi-Fi 6 et 6E dépassent souvent 1 Gbit/s de débit agrégé. Les ports 2,5GBase-T (IEEE 802.3bz) évitent ce goulet d'étranglement tout en réutilisant le câblage cuivre existant. Ils restent compatibles avec les équipements à 10, 100 et 1000 Mbit/s.
Quelle alimentation prévoir ?
Le switch accepte deux entrées redondantes de 52 à 57 VDC sur bornier 4 points. Pour exploiter les 240 W de PoE, l'alimentation doit couvrir ce budget plus la consommation propre du switch, inférieure à 10 W. Une alimentation rail DIN 48 VDC convient si sa tension de sortie est réglée dans la plage 52 à 57 VDC.
Quels modules utiliser sur les ports SFP+ ?
Les deux cages acceptent des modules 1000Base-X à 1 Gbit/s ou des modules SFP+ à 10 Gbit/s (IEEE 802.3ae). Le 10 Gbit/s est recommandé pour la liaison montante vers le cœur de réseau lorsque plusieurs bornes Wi-Fi 6 ou caméras 4K partagent le switch.
Quelle différence avec l'IDGS-C1042GP+ ?
L'IDGS-C1042GP+ reprend la même architecture de ports, quatre ports 2,5 Gbit/s et deux SFP+ 10 Gbit/s, mais sans fonction PoE. L'IDGPS-C1042GP+-BT ajoute l'alimentation 802.3bt jusqu'à 90 W par port pour alimenter directement les équipements raccordés.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IDGPS-C1042GP+-BT
Décrivez les équipements à alimenter et la liaison fibre souhaitée : nous répondons sous 24 h ouvrées avec un conseil sur le budget PoE, les modules SFP+ et l'alimentation. Les tarifs sont établis selon les quantités de votre projet.
Produits similaires
Voir toute la catégorieORing IGPS-1082GP - Switch PoE industriel Gigabit 8 ports et 2 SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion N-Tron NT24K-10FX - Switch industriel manageable 10 ports, 2 fibres
- Aucune (filaire)
- Ethernet
- Fibre optique
Moxa IMC-P21GA-G2 - Convertisseur fibre Gigabit avec port PoE+ 36 W
- Aucune (filaire)
- Ethernet
- Fibre optique
Milesight MS-S - Switch PoE non administrable 4 à 24 ports, option SFP
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits ORing
Toute la gamme ORing
ORing IES-P3073GC - Switch manageable IEC 61850-3 10 ports dont 3 combo Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

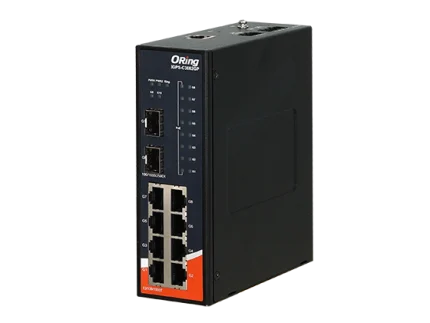

ORing IGPS-C3082GP - Switch PoE industriel manageable 10 ports Gigabit
