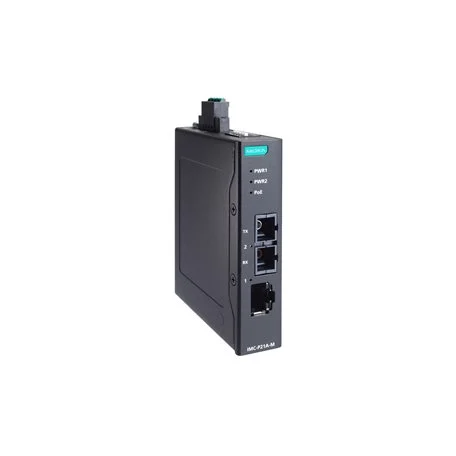

Moxa IMC-P21A-G2 - Convertisseur fibre 100 Mb/s avec port PoE+ 36 W
- 1 port RJ45 10/100 PoE+ vers 1 port fibre 100Base-FX
- PoE IEEE 802.3af/at : 30 W, jusqu'à 36 W en mode haute puissance
- Fibre multimode SC ou ST (2 à 5 km) ou monomode SC (40 km)
- Double entrée d'alimentation 44 à 57 V CC, rail DIN, IP40
- -10 à 60 °C, MTBF 6 708 861 h, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Variante | Fibre multimode SC ou ST, ou monomode SC 40 km |
| Ports | 1 RJ45 10/100 PoE+ ; 1 port 100Base-FX SC ou ST |
| PoE | IEEE 802.3af/at, 30 W en mode standard, jusqu'à 36 W en mode haute puissance |
| Température de fonctionnement | -10 à 60 °C |
| Fibre | Multimode SC (2 à 5 km), Multimode ST (2 à 5 km), Monomode SC (40 km) |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur fibre PoE Moxa IMC-P21A-G2 reçoit le réseau par fibre optique 100Base-FX et alimente un équipement réseau par son port RJ45 PoE+. Une seule liaison fibre suffit pour raccorder et alimenter une caméra IP, un point d'accès Wi-Fi ou un téléphone IP éloigné du local réseau.
Le port fournit 30 W en mode standard et jusqu'à 36 W en mode haute puissance, de quoi alimenter une caméra extérieure avec chauffage et essuie-glace. La fibre transporte les données jusqu'à 40 km en monomode, à l'abri des perturbations électromagnétiques. Voir nos switchs PoE industriels, nos convertisseurs fibre et la gamme Moxa.
Points forts du IMC-P21A-G2
- Port RJ45 10/100BaseT(X) PoE+ conforme IEEE 802.3af et 802.3at
- 30 W en mode standard, jusqu'à 36 W en mode haute puissance
- Fibre 100Base-FX multimode SC ou ST (2 km en OM1, 5 km en OM2 à OM4) ou monomode SC (40 km en OS2)
- Modes store-and-forward et pass-through, diagnostic PoE, Link Fault Pass-Through
- Double entrée d'alimentation 44 à 57 V CC
- Boîtier métal IP40 compact (90 x 73 x 20,3 mm) sur rail DIN
- MTBF de 6 708 861 heures, garantie 5 ans
Applications en bâtiment et sur site technique
- Caméra de vidéosurveillance en périphérie de site, de parking ou de quai logistique, raccordée et alimentée par une seule fibre
- Point d'accès Wi-Fi extérieur ou en bâtiment annexe éloigné du local réseau
- Interphone ou téléphone IP en guérite, accueil ou poste de garde
- Lecteur de contrôle d'accès ou capteur IP PoE dans une zone perturbée
Intégration et compatibilité
Le convertisseur est non administrable et transparent pour les protocoles IP. Côté réseau, il se raccorde à un switch doté d'un port 100Base-FX compatible ou à un autre convertisseur. Côté terrain, il se comporte comme un équipement source PoE (PSE) et alimente tout appareil alimenté (PD) conforme 802.3af ou 802.3at.
Pour fournir le PoE+, Moxa recommande une alimentation supérieure à 52 V CC (supérieure à 44 V CC pour le PoE 802.3af). Les deux entrées permettent de raccorder deux sources pour la redondance. Le diagnostic PoE et la fonction LFPT facilitent la recherche de panne depuis la supervision réseau.

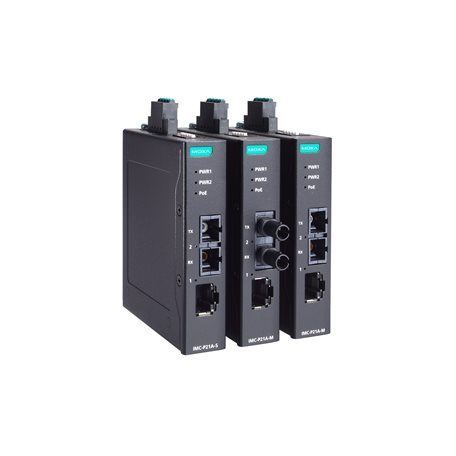

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMC-P21A-G2-M-SC | Multimode, connecteur SC | Liaison sur site, fibre multimode existante en SC |

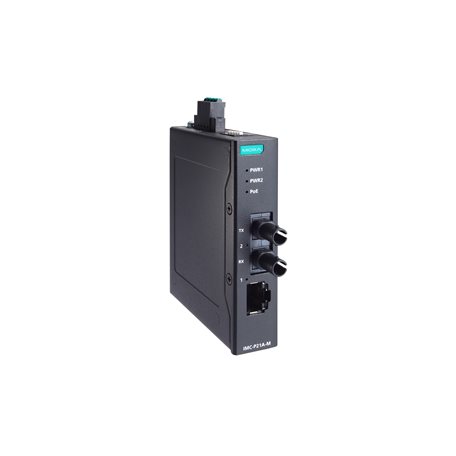

| IMC-P21A-G2-M-ST | Multimode, connecteur ST | Liaison sur site, tiroirs optiques en ST |
| IMC-P21A-G2-S-SC | Monomode, connecteur SC, 40 km | Caméra ou site distant, liaison longue |
Caractéristiques techniques
| Port cuivre | 1 x RJ45 10/100BaseT(X) PoE+, auto-négociation, auto MDI/MDI-X |
| Port fibre | 1 x 100Base-FX, SC ou ST multimode, SC monomode |
| PoE | IEEE 802.3af/at, 30 W standard, 36 W en mode haute puissance |
| Fibre multimode | 1310 nm ; 2 km en OM1, 5 km en OM2/OM3/OM4 ; budget optique 12 dB |
| Fibre monomode | 1310 nm, OS2 (G.652), 40 km ; budget optique 29 dB |
| Isolation | Isolation magnétique 1,5 kV |
| Alimentation | 44 à 57 V CC, double entrée redondante ; plus de 52 V CC recommandés pour le PoE+ |
| Consommation | 828 mA max |
| Boîtier | Métal, IP40 |
| Dimensions | 90 x 73 x 20,3 mm |
| Poids | 212 g |
| Montage | Rail DIN |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A ; surtension 2 kV alimentation, 1 kV signal |
| MTBF | 6 708 861 h (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre
- Variante
- Fibre multimode SC ou ST, ou monomode SC 40 km
- Ports
- 1 RJ45 10/100 PoE+ ; 1 port 100Base-FX SC ou ST
- PoE
- IEEE 802.3af/at, 30 W en mode standard, jusqu'à 36 W en mode haute puissance
- Température de fonctionnement
- -10 à 60 °C
- Fibre
- Multimode SC (2 à 5 km), Multimode ST (2 à 5 km), Monomode SC (40 km)
Documentation
Questions fréquentes
Quelle puissance PoE est disponible ?
Le port fournit 30 W en mode standard PoE+ et jusqu'à 36 W en mode haute puissance, par exemple pour une caméra extérieure avec chauffage.
Quelle alimentation prévoir ?
Une alimentation de 44 à 57 V CC. Moxa recommande plus de 52 V CC pour délivrer le PoE+ et plus de 44 V CC pour le PoE 802.3af. Deux entrées permettent la redondance.
Quelle distance de fibre ?
En multimode, 2 km sur fibre OM1 et 5 km sur OM2 à OM4. En monomode (IMC-P21A-G2-S-SC), 40 km sur fibre OS2.
Quelle différence avec l'IMC-P21GA-G2 ?
L'IMC-P21GA-G2 est la version Gigabit, avec slot SFP ou fibre SC 1000Base-SX/LX. L'IMC-P21A-G2 est limité à 100 Mb/s, suffisant pour la plupart des caméras et téléphones IP.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le IMC-P21A-G2
Indiquez le nombre de points à raccorder, le type de fibre et la puissance PoE nécessaire : nous vous répondons sous 24 h ouvrées avec une offre adaptée à vos quantités. Nous pouvons aussi vous proposer l'alimentation 48 V CC adaptée.
Produits similaires
Voir toute la catégorie
ORing SFP100B - Module SFP BiDi 100 Mbit/s sur une seule fibre optique
- Aucune (filaire)
- Ethernet
- Fibre optique

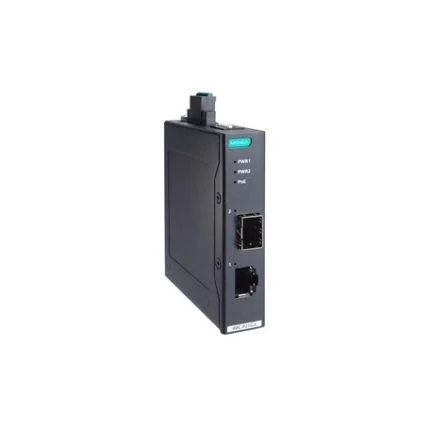

Moxa IMC-P21GA-G2 - Convertisseur fibre Gigabit avec port PoE+ 36 W
- Aucune (filaire)
- Ethernet
- Fibre optique
ORing SFP10G - Module SFP+ 10 Gbit/s fibre optique et RJ45 industriel
- Aucune (filaire)
- Ethernet
- Fibre optique
Moxa TCF-142 - Convertisseur série RS-232/422/485 vers fibre optique
- Aucune (filaire)
- Fibre optique
- RS-485
Autres produits Moxa
Toute la gamme Moxa
Moxa IMC-P101 - Convertisseur Ethernet vers fibre avec port PoE 30 W
- Aucune (filaire)
- Ethernet
- Fibre optique

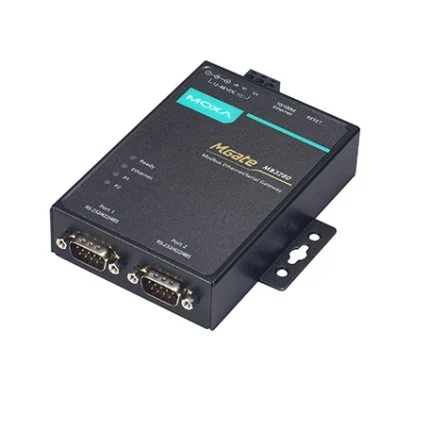

Moxa MGate MB3180 / MB3280 / MB3480 - Passerelle Modbus standard 1, 2 ou 4 ports
