Réf. DASH-3Poynting DASH-3 - Antenne extra-plate 450 MHz pour comptage intelligent
- Antenne SISO 410 à 510 MHz : LoRa 433 MHz, CDMA 450, LTE bandes 31, 72, 73
- Gain 1,2 dBi, omnidirectionnelle
- Extra-plate : 258 x 13 x 34 mm, 60 g
- Câble RG-174 de 1 m, connecteur SMA mâle
- IP67, IK08, -40 à +70 °C, pose adhésive ou tige M8
| Connectivité radio | LoRa propriétaire, LTE-M, NB-IoT |
|---|---|
| Usage | Comptage énergétique, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Adhésif, Panneau / encastré |
| Bande de fréquences | 433 MHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle extra-plate, SISO, gain 1,2 dBi, 410 à 510 MHz |
| Connecteur | SMA mâle sur câble RG-174 de 1 m monté en usine |
- LoRa propriétaire
- NB-IoT
- LTE-M
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

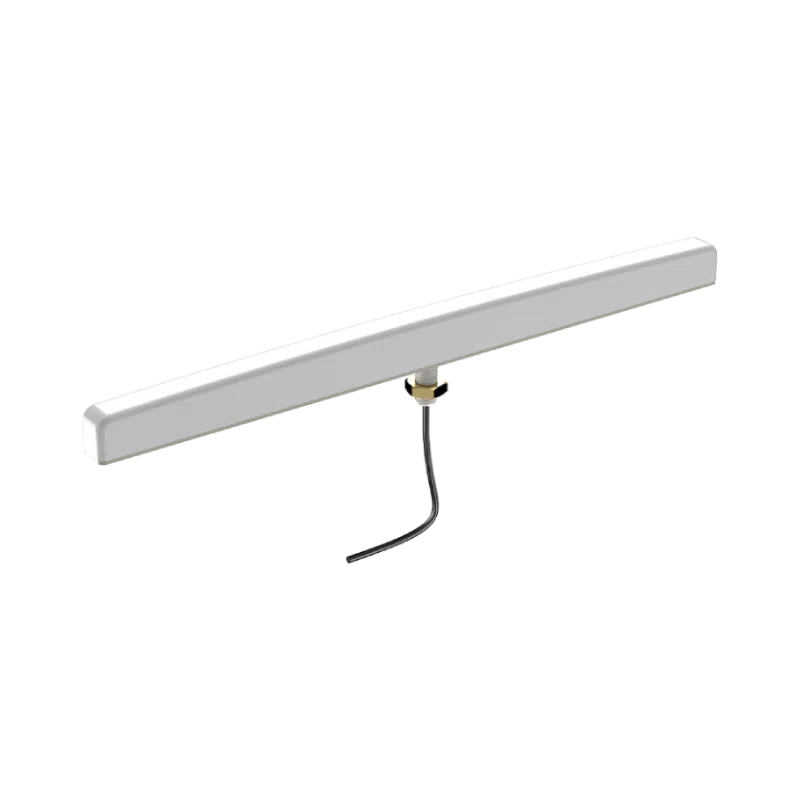

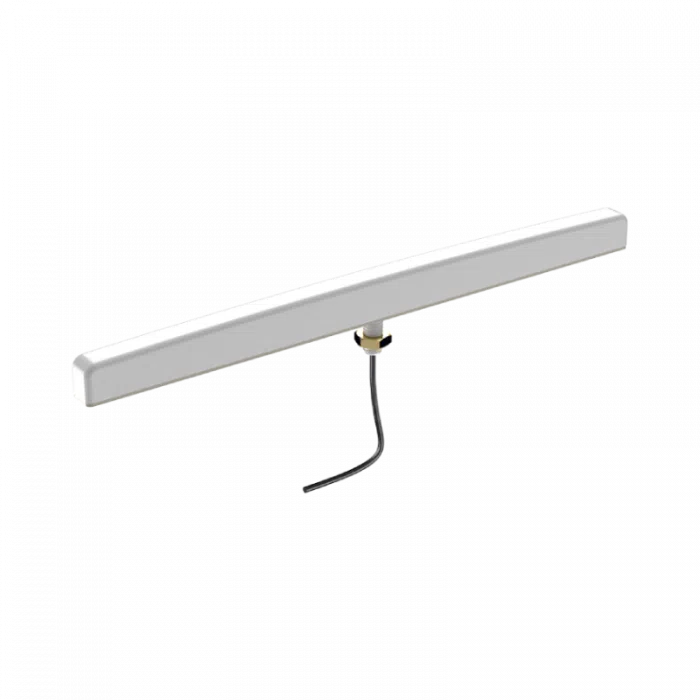

La Poynting DASH-3 est une antenne 450 MHz extra-plate, conçue pour les compteurs communicants et les coffrets techniques. Omnidirectionnelle, elle couvre 410 à 510 MHz avec 1,2 dBi de gain dans un profil de 13 mm d'épaisseur, pour les modules radio LoRa 433 MHz, CDMA 450 et LTE dans les bandes 31, 72 et 73.
Elle vise les gestionnaires de réseaux d'énergie et d'eau, les intégrateurs de télérelève et les fabricants de coffrets qui doivent faire sortir le signal d'un boîtier sans antenne saillante. Posée sur le dessus ou le côté du coffret, elle reste discrète, résiste au vandalisme et garde son étanchéité IP67 en pose de surface.
Points forts du DASH-3
- Bande 410 à 510 MHz, performances optimisées de 433 à 510 MHz
- Compatible LoRa 433 MHz, CDMA 450 MHz, LTE-M et NB-IoT bandes 31, 72 et 73
- Gain de 1,2 dBi, diagramme omnidirectionnel
- Profil extra-plat : 258 x 13 x 34 mm, 60 g
- Câble RG-174 de 1 m monté en usine, SMA mâle
- IP67 en pose de surface, IK08, UL 94-HB
- Fonctionnement de -40 à +70 °C, intérieur et extérieur
- Fixation par adhésif ou tige M8 x 17 mm avec écrou laiton
Applications en bâtiment et sur site technique
- Compteurs électriques, gaz et eau équipés d'un module radio 450 MHz
- Coffrets de télérelève et concentrateurs en pied d'immeuble ou en limite de propriété
- Équipements LoRa 433 MHz de télécommande, d'alarme ou de régulation en bâtiment
- Postes de réseaux d'énergie et de distribution d'eau sur réseaux privés 450 MHz
Intégration et compatibilité
La DASH-3 est passive et se raccorde en SMA mâle sur le connecteur d'antenne du module radio, du compteur ou du modem cellulaire. Elle est transparente pour le protocole : les données remontent ensuite vers la plateforme de télérelève ou la GTB par les moyens habituels du système.
Avant de la choisir, vérifiez la bande du module radio. La plupart des réseaux LoRaWAN européens travaillent à 868 MHz et les réseaux LTE-M et NB-IoT publics au-dessus de 700 MHz : dans ces deux cas, une antenne 868 MHz ou une antenne cellulaire large bande s'impose. Nos antennes 4G, 5G et LoRaWAN couvrent ces besoins, et nos compteurs communicants complètent l'installation.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle extra-plate SISO |
| Bande | 410 à 510 MHz |
| Gain maximal | 1,2 dBi |
| ROS (VSWR) | Inférieur à 4:1 sur 80 % de la bande |
| Puissance admissible | 10 W |
| Impédance et polarisation | 50 ohms, linéaire verticale, court-circuit DC |
| Câble et connecteur | RG-174 de 1 m monté en usine, SMA mâle |
| Pertes du câble | 0,6 dB/m à 400 MHz |
| Dimensions et poids | 258 x 13 x 34 mm, 0,06 kg (emballée : 265 x 100 x 15 mm, 0,07 kg) |
| Radôme | ABS/PC, gris Pantone Cool Gray 1C |
| Montage | Adhésif ou tige M8 x 17 mm avec écrou laiton M8 |
| Protection | IP67 (pose de surface correcte), IK08, UL 94-HB, vent jusqu'à 120 km/h |
| Températures | -40 à +70 °C en fonctionnement et en stockage |
| Environnement | Intérieur et extérieur, brouillard salin MIL-STD 810F / ASTM B117, humidité jusqu'à 98 % |
| Conformité | CE, RoHS |
| Code constructeur | A-DASH-0003-V1 |
Critères de sélection
- Connectivité radio
- LoRa propriétaire, NB-IoT, LTE-M
- Usage
- Comptage énergétique, Télégestion de sites distants
- Indice de protection
- IP67
- Type de montage
- Adhésif, Panneau / encastré
- Bande de fréquences
- 433 MHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle extra-plate, SISO, gain 1,2 dBi, 410 à 510 MHz
- Connecteur
- SMA mâle sur câble RG-174 de 1 m monté en usine
Contenu et accessoires compatibles
L'antenne est livrée avec son câble monté, la tige filetée M8 et un écrou laiton M8 fendu.
Pour une liaison plus longue, voir nos câbles coaxiaux et la gamme d'antennes Poynting.
Documentation
Questions fréquentes
La DASH-3 fonctionne-t-elle avec les réseaux NB-IoT et LTE-M des opérateurs français ?
Non, pas en règle générale. La DASH-3 couvre 410 à 510 MHz, soit les bandes LTE 31, 72 et 73 autour de 450 MHz. Les réseaux LTE-M et NB-IoT publics exploités en France utilisent des bandes au-dessus de 700 MHz. Pour eux, choisissez une antenne extra-plate 698 à 2 700 MHz comme la Poynting DASH-1.
Pour quels réseaux est-elle prévue ?
Pour les équipements radio de 410 à 510 MHz : LoRa 433 MHz, CDMA 450 MHz et LTE-M ou NB-IoT dans les bandes 31, 72 et 73, notamment sur des réseaux dédiés au comptage et aux réseaux d'énergie. Vérifiez la bande de votre module radio avant de commander.
Comment se fixe-t-elle sur un coffret de compteur ?
Deux options : l'adhésif sous l'antenne pour une pose en surface, ou la tige filetée M8 de 17 mm et son écrou laiton pour traverser la paroi du coffret. L'étanchéité IP67 est garantie quand l'antenne est correctement posée en surface.
Quel connecteur et quelle longueur de câble ?
Un câble RG-174 de 1 m monté en usine, terminé par un connecteur SMA mâle. Les pertes du câble sont de 0,6 dB/m à 400 MHz.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le DASH-3
Précisez la bande et le connecteur de votre module radio : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vérifient avec vous la compatibilité avant toute commande.
