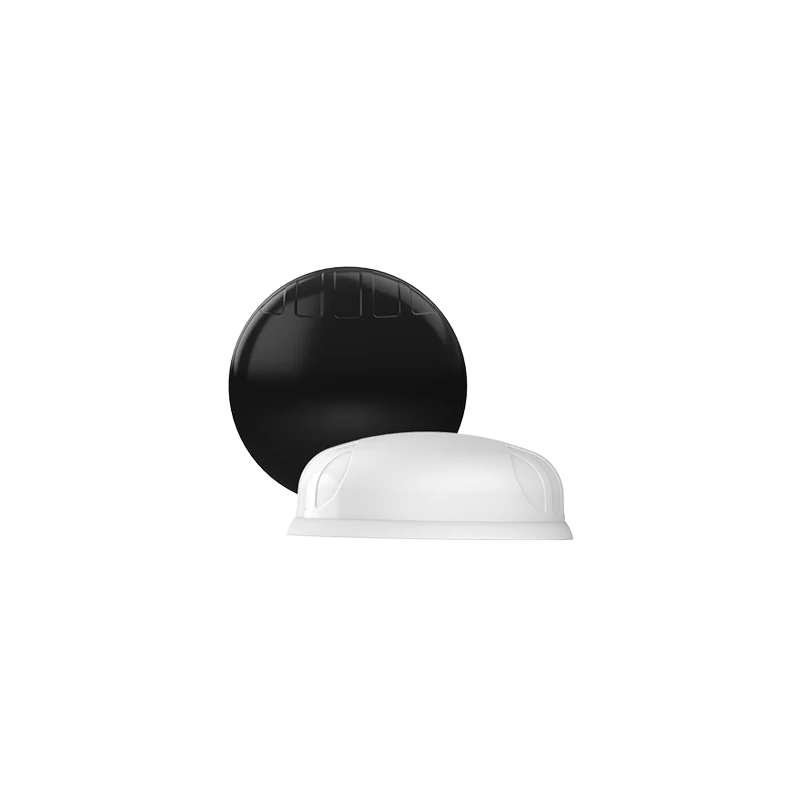

Poynting PUCK-1 - Antenne 5G/4G omnidirectionnelle SISO compacte IP69K
- Antenne 5G/4G SISO ultra-large bande de 617 à 6 000 MHz
- Gain jusqu'à 5,5 dBi (3,4 à 4,2 GHz), omnidirectionnelle
- Dôme compact Ø99,3 x 36 mm, câble RTK-031 de 2 m en SMA mâle
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Fixation par tige filetée, mât, mur, aimant ou adhésif
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Bluetooth LE, LTE-M, NB-IoT, Wi-Fi |
|---|---|
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP69K |
| Type de montage | Adhésif, Magnétique, Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, SISO 1 voie, gain jusqu'à 5,5 dBi |
| Connecteur | SMA mâle sur câble RTK-031 de 2 m monté en usine |
| Homologation eMark | E1*10R06/01*9551*00 |
| Couleur | Noir, Blanc |
- NB-IoT
- LTE-M
- 4G LTE
- 5G
- 2G / 3G
- Bluetooth LE
- Wi-Fi
- IP69K
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Poynting PUCK-1 est une antenne 5G/4G SISO omnidirectionnelle au format palet (puck) de 99 mm de diamètre et 36 mm de haut. Elle couvre en une seule voie toute la plage cellulaire de 617 à 6 000 MHz, du 2G à la 5G sub-6 GHz, avec un gain qui monte à 5,5 dBi dans la bande 3,4 à 4,2 GHz.
Elle s'adresse aux intégrateurs et exploitants qui doivent sortir l'antenne d'un routeur ou d'un modem installé dans une armoire métallique, un local technique ou un coffret extérieur. Son boîtier IP69K et IK10 supporte le lavage haute pression, les chocs et les vents jusqu'à 220 km/h, ce qui la rend adaptée aux toits d'armoires, aux façades et aux équipements mobiles.
Points forts du PUCK-1
- Une voie cellulaire SISO de 617 à 6 000 MHz, compatible 2G, 3G, 4G LTE, 5G, LTE-M et NB-IoT
- Bandes 5G et CBRS de 3,4 à 6 GHz incluses
- Gain maximal de 5,5 dBi, ROS inférieur ou égal à 2,5:1 sur 90 % des bandes
- Dôme bas Ø99,3 x 36 mm, 0,312 kg
- IP69K, IK10, résistance au brouillard salin MIL-STD 810G, vent jusqu'à 220 km/h
- Boîtier ignifuge UL 94-HB et stabilisé UV, -40 à +80 °C
- Câble RTK-031 de 2 m monté en usine, connecteur SMA mâle
- Six modes de fixation fournis : tige filetée, mât vertical ou horizontal, mur, aimant, adhésif
Applications en bâtiment et sur site technique
- Routeur 4G de télégestion placé dans une armoire de chaufferie, de sous-station ou de poste de relevage : l'antenne se fixe sur le toit de l'armoire pour sortir de la cage de Faraday
- Modems LTE-M et NB-IoT de compteurs communicants (électricité, gaz, eau) installés en coffret ou en gaine technique
- Bornes, totems et affichage dynamique en hall, parking ou espace public
- Entrepôts et plateformes logistiques : terminaux et automates connectés en 4G
- Véhicules techniques et engins de service équipés d'un routeur embarqué
Intégration et compatibilité
La PUCK-1 est passive : elle se raccorde sur le connecteur d'antenne principal d'un routeur 4G ou 5G industriel ou d'un modem cellulaire. Le câble se termine en SMA mâle, le standard de la plupart des équipements industriels ; pour un connecteur différent, un adaptateur coaxial suffit.
Sa couverture de 617 à 6 000 MHz la rend indépendante de l'opérateur et des bandes utilisées sur le site, ce qui facilite les déploiements multi-sites. La plage couvre aussi le Wi-Fi 2,4 et 5 GHz, le Bluetooth et la bande 868 MHz, mais son gain réduit sous 960 MHz (-2 dBi) la destine d'abord aux usages cellulaires. Le choix de la bonne antenne se fait au regard du connecteur, du nombre de voies et du lieu de pose : nos antennes 4G, 5G et LoRaWAN couvrent les autres cas.

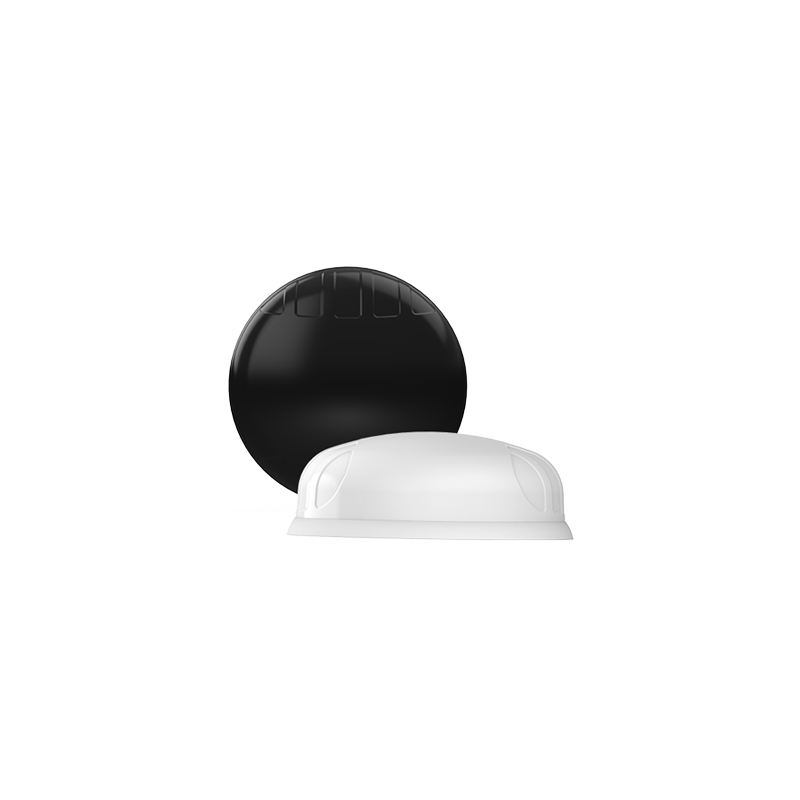

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

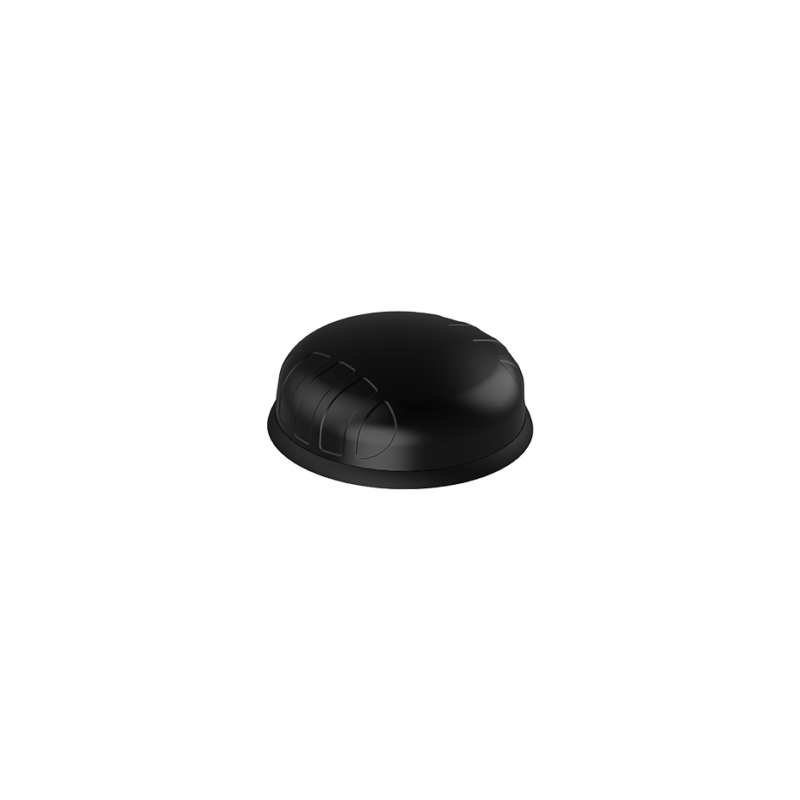

| PUCK-1 | Boîtier noir PC+ABS sans halogène | Armoires, véhicules et équipements sombres |

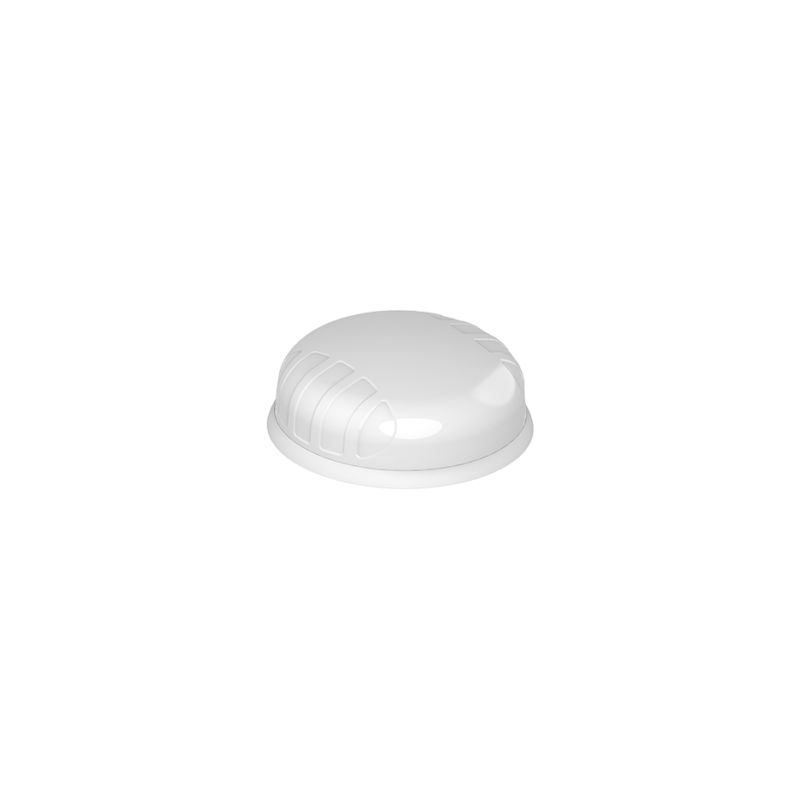

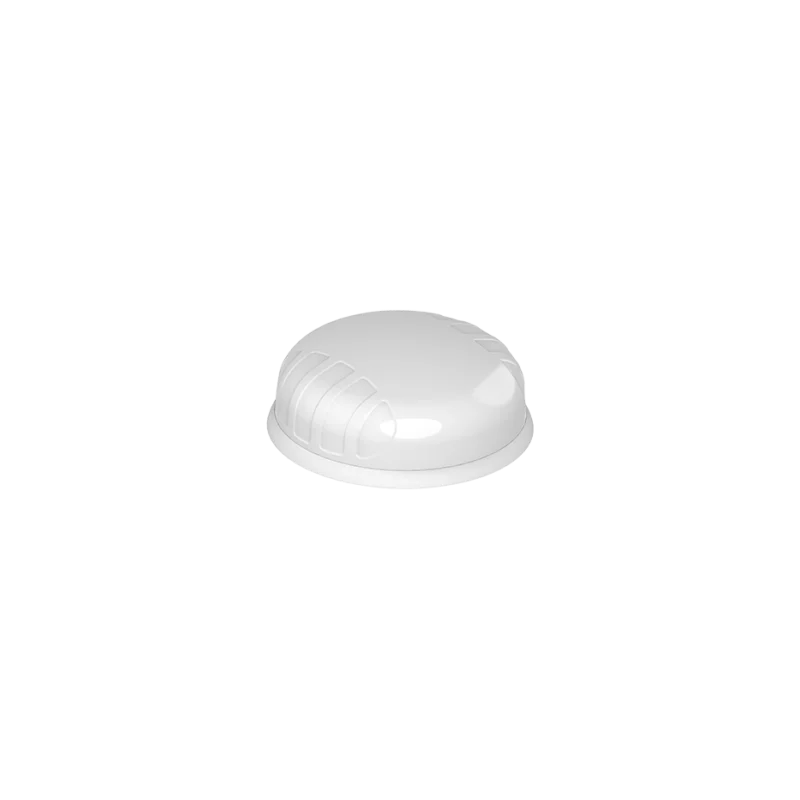

| PUCK-1-W | Boîtier blanc ASA stabilisé UV | Façades, toitures claires, pose discrète en intérieur |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle SISO (1 voie) |
| Bandes | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz, 5 000 à 6 000 MHz |
| Gain maximal | -2 dBi (617-960 MHz), 2 dBi (1 427-1 517 MHz), 4,5 dBi (1 710-2 700 MHz), 5,5 dBi (3 400-4 200 MHz), 5 dBi (5 000-6 000 MHz) |
| ROS (VSWR) | 2,5:1 ou mieux sur 90 % des bandes |
| Puissance admissible | 10 W |
| Impédance et polarisation | 50 ohms, linéaire verticale, court-circuit DC |
| Câble et connecteur | RTK-031 de 2 m monté en usine, SMA mâle |
| Pertes du câble | 0,56 dB/m à 900 MHz, 0,91 dB/m à 2 400 MHz, 1,2 dB/m à 3 000 MHz |
| Dimensions et poids | Ø99,3 x 36 mm, 0,312 kg (emballée : 150 x 150 x 120 mm, 0,489 kg) |
| Matériau du radôme | PC+ABS sans halogène (noir), ASA stabilisé UV (blanc) |
| Montage | Tige filetée Ø20 (paroi jusqu'à 60 mm), mât, mur, base magnétique, adhésif |
| Protection | IP69K, IK10, vent jusqu'à 220 km/h, UL 94-HB |
| Températures | -40 à +80 °C en fonctionnement et en stockage |
| Environnement | Intérieur et extérieur, brouillard salin MIL-STD 810G / ASTM B117, humidité jusqu'à 98 % |
| Homologations | eMark E1*10R06/01*9551*00, CE, RoHS |
| Codes constructeur | A-PUCK-0001-V2-01 (noir), A-PUCK-0001-V2-01-W (blanc) |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 5G, 2G / 3G, Bluetooth LE, Wi-Fi
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP69K
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Adhésif, Panneau / encastré
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, SISO 1 voie, gain jusqu'à 5,5 dBi
- Connecteur
- SMA mâle sur câble RTK-031 de 2 m monté en usine
- Homologation eMark
- E1*10R06/01*9551*00
- Couleur
- Noir, Blanc
Contenu et accessoires compatibles
L'antenne est livrée avec son câble monté, deux tiges filetées amovibles de 35 et 75 mm, un support mât et mur (pose intérieure ou extérieure au tube, ou sur rambarde horizontale), une base magnétique et un adhésif double face. Le fond comporte aussi des inserts filetés M4 pour une fixation par vis.
Pour éloigner l'antenne du routeur, ajoutez une rallonge parmi nos câbles coaxiaux faibles pertes. Retrouvez aussi toute la gamme d'antennes Poynting.
Documentation
Questions fréquentes
Quel gain réel attendre de la PUCK-1 en 4G et en 5G ?
Le gain dépend de la bande : -2 dBi de 617 à 960 MHz, 2 dBi de 1 427 à 1 517 MHz, 4,5 dBi de 1 710 à 2 700 MHz, 5,5 dBi de 3 400 à 4 200 MHz et 5 dBi de 5 000 à 6 000 MHz. C'est une antenne compacte pensée pour remplacer les antennes fouet d'un routeur placé en armoire, pas pour capter un relais très éloigné : dans ce cas, une antenne directive est plus adaptée.
Mon routeur a deux connecteurs LTE, la PUCK-1 suffit-elle ?
La PUCK-1 n'a qu'une voie (SISO). Elle convient aux modems et routeurs mono-antenne ou aux équipements LTE-M et NB-IoT. Pour un routeur 4G ou 5G équipé de deux entrées MIMO, choisissez la PUCK-2, qui intègre deux antennes dans le même boîtier et double les flux radio.
Peut-on l'installer sur le toit d'une armoire métallique ?
Oui, c'est l'un de ses usages types. La tige filetée Ø20 traverse une paroi jusqu'à 60 mm d'épaisseur et le câble descend directement dans l'armoire. Le boîtier IP69K et IK10 tient à la pluie, aux jets haute pression et aux chocs.
Quelle différence entre la PUCK-1 et la PUCK-1-W ?
Seul le boîtier change : noir en PC+ABS sans halogène pour la PUCK-1, blanc en ASA stabilisé UV pour la PUCK-1-W. Les performances radio, le câble de 2 m et les accessoires de fixation sont identiques.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le PUCK-1
Précisez l'équipement à raccorder, la couleur et le nombre d'antennes : nous vous répondons sous 24 h ouvrées avec un tarif adapté aux quantités. Nos techniciens vous aident aussi à choisir entre version SISO et MIMO selon votre routeur.
