Prosoft antennes omnidirectionnelles 5 GHz - Antenne Wi-Fi industrielle
- Antennes omnidirectionnelles Wi-Fi 5 GHz pour radios industrielles
- Gain de 2,5 à 12 dBi : dôme, traversante ou colinéaire de mât
- RP-SMA sur câble de 0,3 à 1,5 m ou N femelle intégré
- A5812NJ-OC : 12 dBi, 150 W, -40 à +85 °C, vent 220 km/h
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Type de montage | Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 5 GHz |
| Compatibilité | Prosoft RadioLinx RLX2 |
| Variante | 2,5 à 12 dBi ; dôme ou traversante RP-SMA (câble 0,3 à 1,5 m), colinéaire N femelle, câble rayonnant |
| Caractéristiques d'antenne | Omnidirectionnelle 5 GHz, 50 ohms, gain 2,5 à 12 dBi |
| Connecteur | RP-SMA sur câble (dômes et traversantes) ; N femelle (colinéaires) ; N (A5000N-RCH) |
| Gain | Câble rayonnant, 2,5 dBi, 3 dBi, 4 dBi, 6 dBi, 9 dBi, 12 dBi |
| Montage | N, Dôme RP-SMA, câble 1,5 m, Traversée RP-SMA, câble 1,5 m, Traversée RP-SMA, câble 0,6 m, Traversée RP-SMA, câble 0,9 m, Traversée RP-SMA, câble 1,1 m, Traversée RP-SMA, câble 1,2 m, Traversée RP-SMA, câble 0,3 m, Colinéaire N femelle |
- Wi-Fi
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les antennes omnidirectionnelles 5 GHz Prosoft diffusent le signal Wi-Fi sur 360° dans la bande 5 GHz, moins encombrée que le 2,4 GHz. Elles équipent les points d'accès et clients Wi-Fi industriels en coffret, sur véhicule ou en tête de mât.
La famille couvre trois formats : dômes et antennes traversantes RP-SMA pour coffrets, colinéaires N femelle pour l'extérieur, et une antenne à câble rayonnant courte. Voir nos radios Wi-Fi industrielles et l'ensemble de nos antennes.
Points forts des antennes omni 5 GHz
- Gain de 2,5 à 12 dBi selon la zone à couvrir

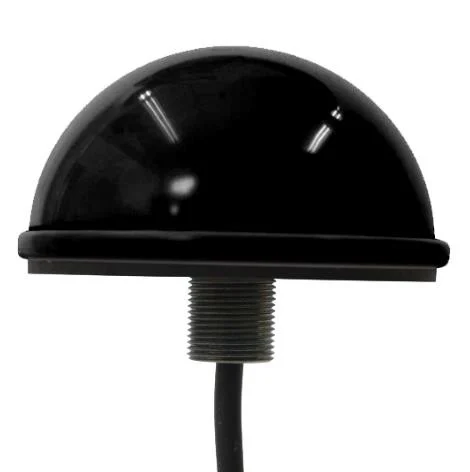

- Dôme 2,5 dBi : IPx5, chocs et vibrations EN 61373, -40 à +85 °C

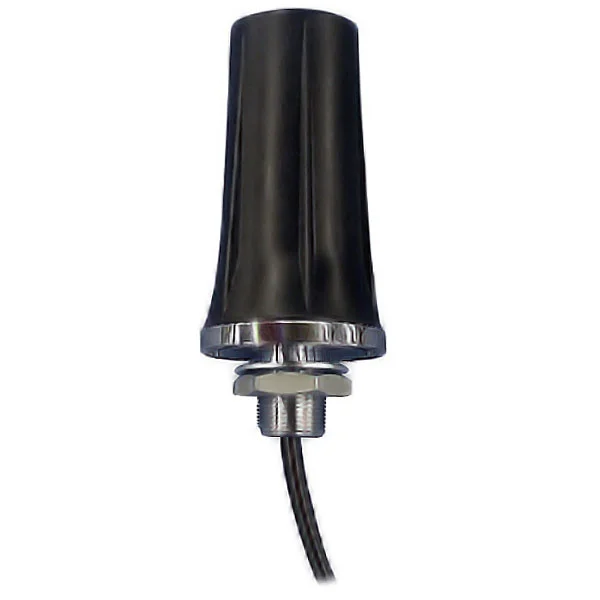

- Traversante A5003S-OBH : sans plan de masse, diversité de champ, 10 W, -40 à +85 °C
- Colinéaires A5006NJ-OC et A5009NJ-OC : radôme fibre de verre, vent supérieur à 200 km/h, 25 W
- A5812NJ-OC : 12 dBi, 150 W, mise à la masse DC, RoHS, vent 220 km/h
- Testées par le constructeur avec les radios RadioLinx
Applications en bâtiment et sur site technique
- Coffret de télégestion ou armoire technique équipée d'une radio Wi-Fi
- Couverture extérieure d'un parc de stationnement, d'une cour ou d'un quai
- Véhicules et engins circulant sur site : dôme scellé à montage traversant
- Réseau Wi-Fi 5 GHz dédié aux équipements techniques d'un campus
Intégration et compatibilité
Les dômes et antennes traversantes se raccordent directement à la radio par leur câble RP-SMA intégré. Les colinéaires ont un connecteur N femelle et se relient par cordon coaxial faible perte, avec parafoudre en extérieur.
Le réseau Wi-Fi achemine ensuite Modbus TCP, BACnet/IP, EtherNet/IP ou SNMP vers la GTB ou la supervision. L'outil ProSoft Wireless Designer aide au choix de l'antenne.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| A5002S-O-5 | Dôme 2,5 dBi, câble 1,5 m | Véhicule, coffret exposé |
| A5003S-OBH / A5003SBH-O-x/S | Traversantes 3 dBi, câbles 0,6 à 1,5 m | Toit de coffret métallique |
| A5004SBH-O-1/S / A5004SBH-O-3/S | Traversantes 4 dBi, câbles 0,3 ou 0,9 m | Coffret, gain un peu supérieur |
| A5006NJ-OC / A5009NJ-OC | Colinéaires 6 et 9 dBi | Mât ou mur extérieur |
| A5812NJ-OC | Colinéaire renforcée 12 dBi, 5,8 GHz | Grande zone extérieure plane |
| A5000N-RCH | Antenne câble rayonnant 291 mm | Couverture très localisée |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes de fréquences | 5,0 à 6,0 GHz (colinéaires), 5,15 à 5,9 GHz (A5003S-OBH), 5 à 6 GHz (dôme), 5,725 à 5,85 GHz (A5812NJ-OC) |
| Impédance | 50 ohms |
| Dôme 2,5 dBi | ROS 2:1 maxi ; 10 W ; RP-SMA ; IPx5 ; -40 à +85 °C ; filetage 19 mm pour tôle de 12,7 mm |
| A5003S-OBH | 3 dBi ; 10 W ; Ø 45 x 76 mm ; ABS anti-UV ; câble de 1,5 m RP-SMA ; perçage 16 mm ; -40 à +85 °C |
| A5006NJ-OC / A5009NJ-OC | 6 / 9 dBi ; ouverture verticale 25° / 14° ; 25 W ; hauteur 279 / 381 mm ; moins de 0,34 kg ; mât jusqu'à 2 pouces |
| A5812NJ-OC | 12 dBi ; ouverture verticale 6° ; ROS inférieur à 1,5:1 ; 150 W ; 0,75 m ; 0,7 kg ; mât 35 à 50 mm ; -40 à +85 °C |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Type de montage
- Sur mât ou poteau, Panneau / encastré
- Bande de fréquences
- Wi-Fi 5 GHz
- Compatibilité
- Prosoft RadioLinx RLX2
- Variante
- 2,5 à 12 dBi ; dôme ou traversante RP-SMA (câble 0,3 à 1,5 m), colinéaire N femelle, câble rayonnant
- Caractéristiques d'antenne
- Omnidirectionnelle 5 GHz, 50 ohms, gain 2,5 à 12 dBi
- Connecteur
- RP-SMA sur câble (dômes et traversantes) ; N femelle (colinéaires) ; N (A5000N-RCH)
- Gain
- Câble rayonnant, 2,5 dBi, 3 dBi, 4 dBi, 6 dBi, 9 dBi, 12 dBi
- Montage
- N, Dôme RP-SMA, câble 1,5 m, Traversée RP-SMA, câble 1,5 m, Traversée RP-SMA, câble 0,6 m, Traversée RP-SMA, câble 0,9 m, Traversée RP-SMA, câble 1,1 m, Traversée RP-SMA, câble 1,2 m, Traversée RP-SMA, câble 0,3 m, Colinéaire N femelle
Contenu et accessoires compatibles
Les colinéaires sont livrées avec leur kit de montage sur mât, les antennes traversantes avec écrou, rondelle et joint. Les références A5003SBH et A5004SBH existent en plusieurs longueurs de câble pour éviter les rallonges.
Documentation
Questions fréquentes
Pourquoi passer en 5 GHz ?
La bande 5 GHz offre davantage de canaux que le 2,4 GHz et elle est souvent moins encombrée dans les bâtiments tertiaires et industriels. La portée est un peu plus courte à puissance égale, ce que l'on compense par le gain de l'antenne.
Quelle antenne pour un coffret métallique ?
Les antennes traversantes A5003 et A5004 se montent dans un perçage du toit du coffret. L'A5003S-OBH ne demande pas de plan de masse et accepte une tôle jusqu'à 12,7 mm. Le câble RP-SMA intégré rejoint directement la radio.
Quel gain choisir pour un mât ?
Les A5006NJ-OC (6 dBi, ouverture verticale 25°) et A5009NJ-OC (9 dBi, 14°) couvrent une zone autour du mât. L'A5812NJ-OC, 12 dBi avec 6° d'ouverture, porte plus loin sur terrain plat mais se limite à 5,725 à 5,85 GHz.
Les antennes dôme sont-elles étanches ?
Le dôme 2,5 dBi est annoncé entièrement scellé IPx5, avec une tenue aux chocs et vibrations selon EN 61373 : il convient aux véhicules et aux équipements exposés.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour les antennes omni 5 GHz
Précisez la radio, le support de pose et la longueur de câble souhaitée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent du modèle et des quantités.
