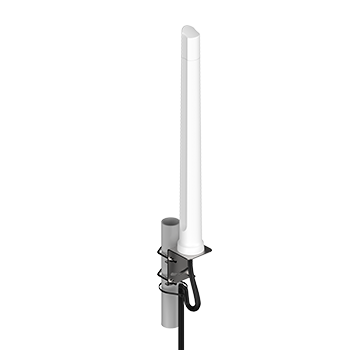

Poynting OMNI-296, OMNI-298 et OMNI-294 - Antenne Wi-Fi et 5G tri-bande
- Antenne omnidirectionnelle 2,4 à 2,5 GHz, 3,3 à 4,2 GHz et 4,9 à 7,2 GHz
- Wi-Fi 2,4 GHz, 5 GHz et 6 GHz (Wi-Fi 6E et Wi-Fi 7) et bande 5G de 3,5 GHz
- SISO, 2x2 ou 4x4 MIMO, gain jusqu'à 10 dBi
- Radôme IP65, IK08, -40 à +80 °C, tenue au vent 190 km/h
- Support pour mur ou mât fourni
| Connectivité radio | 5G, Wi-Fi |
|---|---|
| Usage | Extérieur / espaces verts, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Variante | SISO (OMNI-296), 2x2 MIMO (OMNI-298), 4x4 MIMO (OMNI-294) |
| Caractéristiques d'antenne | Omnidirectionnelle tri-bande, SISO 10 dBi (OMNI-296), 2x2 MIMO 10 dBi (OMNI-298), 4x4 MIMO à polarisation croisée 8 dBi (OMNI-294) |
| Connecteur | N femelle (OMNI-296) ; SMA mâle sur câble HDF-195 de 2 m avec adaptateurs RP-SMA (OMNI-298, OMNI-294) |
| MIMO | SISO, 2x2, 4x4 |
- 5G
- Wi-Fi
- IP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les Poynting OMNI-296, OMNI-298 et OMNI-294 forment une gamme d'antennes Wi-Fi omnidirectionnelles d'extérieur qui couvrent trois bandes : 2,4 GHz, 3,3 à 4,2 GHz et 4,9 à 7,2 GHz. Elles servent les points d'accès Wi-Fi 6E et Wi-Fi 7 comme les équipements 5G privés travaillant autour de 3,5 GHz.
Trois versions permettent de suivre le nombre de ports de l'équipement : SISO à connecteur N, 2x2 MIMO ou 4x4 MIMO à câbles SMA. Pour un intégrateur ou une DSI, c'est une seule référence de gamme pour étendre la couverture radio d'un parking, d'une cour logistique ou d'un site industriel, avec un radôme IP65 prévu pour l'extérieur.
Points forts du OMNI-296
- Trois bandes : 2 400 à 2 500 MHz, 3 300 à 4 200 MHz, 4 900 à 7 200 MHz
- Gain jusqu'à 10 dBi en 5 et 6 GHz (OMNI-296 et OMNI-298), 8 dBi pour l'OMNI-294
- Trois configurations : SISO, 2x2 MIMO ou 4x4 MIMO à polarisation croisée
- ROS inférieur à 2:1, puissance admissible 10 W, court-circuit DC
- Câbles HDF-195 de 2 m et adaptateurs RP-SMA fournis sur les versions MIMO
- IP65, IK08, tenue au vent jusqu'à 190 km/h, -40 à +80 °C
Applications en bâtiment et sur site technique
- Logistique : couverture Wi-Fi d'une cour, d'un quai de chargement ou d'une zone de stockage extérieure
- Industrie : réseau Wi-Fi ou 5G privé pour terminaux, AGV et capteurs dans une zone de production
- Collectivités et campus : Wi-Fi extérieur entre bâtiments, parkings et espaces publics
- Sites techniques : liaison Wi-Fi vers une armoire, une station de pompage ou un local isolé
- Établissements de santé et d'enseignement : extension du Wi-Fi vers les cours et zones extérieures
Intégration et compatibilité
Ces antennes passives se raccordent à tout points d'accès Wi-Fi ou routeur Wi-Fi d'extérieur. L'OMNI-296 dispose d'un connecteur N femelle à sa base, à prolonger par un câble coaxial adapté. Les OMNI-298 et OMNI-294 sont livrées avec leurs câbles HDF-195 de 2 m terminés en SMA mâle et des adaptateurs vers RP-SMA mâle, le format courant des points d'accès.
La bande 3,3 à 4,2 GHz couvre la 5G de 3,5 GHz et les bandes utilisées par les réseaux 5G privés : l'antenne peut donc servir une petite cellule 5G industrielle. Rallonges et adaptateurs sont disponibles parmi nos câbles et rallonges coaxiales.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| OMNI-296-V2 | SISO, 1 port N femelle, 7 / 8 / 10 dBi | Radio ou point d'accès à un seul port, câble de longueur libre |
| OMNI-298 | 2x2 MIMO polarisation verticale, câbles 2 m SMA, 6,5 / 7,8 / 10 dBi | Point d'accès ou routeur Wi-Fi 2x2 |
| OMNI-294 | 4x4 MIMO polarisation croisée, câbles 2 m SMA, jusqu'à 8 dBi | Point d'accès 4x4 à forte capacité ou cellule 5G privée |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bandes de fréquences | 2 400 à 2 500 MHz, 3 300 à 4 200 MHz, 4 900 à 7 200 MHz |
| Gain OMNI-296 | 7 dBi (2,4 GHz), 8 dBi (3,3 à 4,2 GHz), 10 dBi (4,9 à 7,2 GHz) |
| Gain OMNI-298 | 6,5 dBi (2,4 GHz), 7,8 dBi (3,3 à 4,2 GHz), 10 dBi (4,9 à 7,2 GHz) |
| Gain OMNI-294 | Verticale : 6 / 7,5 / 8 dBi ; horizontale : jusqu'à 3,3 / 6 / 5 dBi selon la bande |
| Polarisation | Verticale (OMNI-296, OMNI-298), verticale et horizontale (OMNI-294) |
| ROS (VSWR) | inférieur à 2:1 (sur 90 % des bandes pour l'OMNI-294) |
| Puissance admissible | 10 W |
| Impédance | 50 ohms, court-circuit DC |
| Connecteurs | N femelle (OMNI-296) ; SMA mâle sur câble HDF-195 de 2 m (OMNI-298, OMNI-294) |
| Pertes câble HDF-195 | 0,666 dB/m à 2 400 MHz, 0,788 dB/m à 3 000 MHz, 1,15 dB/m à 5 800 MHz |
| Dimensions | 485 mm x Ø 71 mm (OMNI-296) ; 646 mm x Ø 71 mm (OMNI-298, OMNI-294) |
| Poids | 0,75 kg (OMNI-296), 0,58 kg (OMNI-298), 0,75 kg (OMNI-294) |
| Radôme | ABS sans halogène (OMNI-296), ASA anti-UV (OMNI-298, OMNI-294), blanc |
| Montage | Mur ou mât de 30 à 50 mm, support fourni |
| Tenue au vent | jusqu'à 190 km/h |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Température de fonctionnement | -40 à +80 °C |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 5G, Wi-Fi
- Usage
- Télégestion de sites distants, Extérieur / espaces verts, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Variante
- SISO (OMNI-296), 2x2 MIMO (OMNI-298), 4x4 MIMO (OMNI-294)
- Caractéristiques d'antenne
- Omnidirectionnelle tri-bande, SISO 10 dBi (OMNI-296), 2x2 MIMO 10 dBi (OMNI-298), 4x4 MIMO à polarisation croisée 8 dBi (OMNI-294)
- Connecteur
- N femelle (OMNI-296) ; SMA mâle sur câble HDF-195 de 2 m avec adaptateurs RP-SMA (OMNI-298, OMNI-294)
- MIMO
- SISO, 2x2, 4x4
Contenu et accessoires compatibles
OMNI-296 : antenne et support inox pour mur ou mât jusqu'à 50 mm. OMNI-298 et OMNI-294 : antenne avec câbles de 2 m montés en usine, support en L pour mât de 30 à 50 mm et adaptateurs RP-SMA.
Rallonges HDF-195 jusqu'à 15 m selon le constructeur, adaptateurs et supports disponibles. Voir la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Quelle version choisir selon mon point d'accès ?
Comptez les connecteurs d'antenne de l'équipement. L'OMNI-296 convient à une radio à un seul port, l'OMNI-298 aux points d'accès et routeurs 2x2, l'OMNI-294 aux équipements 4x4. Une antenne MIMO raccordée sur tous les ports améliore nettement le débit et la stabilité de la liaison.
L'antenne couvre-t-elle le Wi-Fi 6E et le Wi-Fi 7 ?
Oui pour les bandes : la plage 4,9 à 7,2 GHz inclut la bande 6 GHz du Wi-Fi 6E et du Wi-Fi 7. Le constructeur annonce la compatibilité 802.11be pour l'OMNI-296 et l'OMNI-294, et le Wi-Fi 7 pour l'OMNI-298.
Peut-on l'utiliser avec un routeur 5G ?
Uniquement pour la bande 3,3 à 4,2 GHz, qui inclut la bande 5G de 3,5 GHz utilisée en France. Elle ne couvre pas les bandes basses 700, 800 ou 1 800 MHz : pour un routeur 5G opérateur, une antenne cellulaire large bande reste préférable. La série vise surtout le Wi-Fi et les réseaux 5G privés.
Comment raccorder l'OMNI-298 ou l'OMNI-294 à un point d'accès en RP-SMA ?
Les câbles de 2 m se terminent en SMA mâle et des adaptateurs SMA femelle vers RP-SMA mâle sont fournis. Ils se vissent directement sur les points d'accès Wi-Fi à connecteurs RP-SMA.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le OMNI-296
Indiquez le modèle de point d'accès et la zone à couvrir : nous vous répondons sous 24 h ouvrées avec la version adaptée et un tarif selon les quantités.
