Poynting OMNI-280 - Antenne 4G/5G omnidirectionnelle compacte SISO IP65
- Antenne 4G/5G omnidirectionnelle SISO : 617 à 960, 1 427 à 1 517, 1 710 à 2 700 et 3 400 à 4 200 MHz
- Gain de 1,5 dBi en 4G et 3 dBi sur la bande 5G 3,5 GHz, ROS inférieur à 2,5:1
- Câble RG-58 de 1 ou 2 m monté en usine, SMA mâle
- Boîtier compact 157 x 61 x 44 mm, IP65, IK08, -40 à +80 °C
- Fixation murale, sur mât, magnétique ou adhésive (accessoires fournis)
| Connectivité radio | 2G / 3G, 4G LTE, 5G |
|---|---|
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Adhésif, Magnétique, Mural, Pose libre / bureau, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Caractéristiques d'antenne | Omnidirectionnelle, SISO, polarisation linéaire, 3 dBi max |
| Connecteur | SMA mâle sur câble RG-58 de 1 ou 2 m |
| Câble | 1 m, SMA mâle, 2 m, SMA mâle |
- 4G LTE
- 5G
- 2G / 3G
- IP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

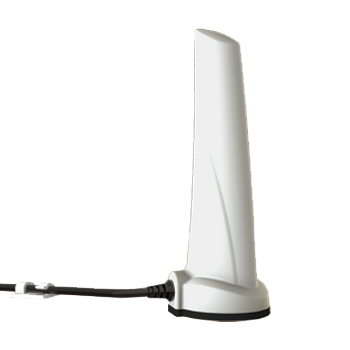

La Poynting OMNI-280 est une antenne 4G/5G compacte et omnidirectionnelle qui couvre 617 à 4 200 MHz dans un boîtier de 157 x 61 x 44 mm. Elle déporte l'antenne d'un modem, d'un routeur ou d'un capteur cellulaire hors de l'armoire ou du local où le signal ne passe plus.
Elle s'adresse aux intégrateurs GTB, aux exploitants de parcs de compteurs et aux services techniques qui veulent fiabiliser une liaison cellulaire sans gros travaux. Livrée avec support mur ou mât, base magnétique et adhésif, elle se pose en quelques minutes sur une armoire, un mur ou un poteau, à l'intérieur comme à l'extérieur.
Points forts du OMNI-280
- Couverture 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 4 200 MHz
- Gain de 1,5 dBi sur les bandes 4G et 3 dBi sur la bande 5G 3,4 à 4,2 GHz
- ROS (VSWR) inférieur à 2,5:1 sur 95 % des bandes, 10 W admissibles
- Format réduit : 157 x 61 x 44 mm pour 153 à 175 g selon le câble
- Quatre modes de pose : mur, mât, base magnétique, adhésif Velcro
- IP65, IK08, -40 à +80 °C, tenue au vent jusqu'à 120 km/h
- Compatible 5G RedCap et rétrocompatible 2G et 3G selon le constructeur
Applications en bâtiment et sur site technique
- Comptage énergétique : compteurs communicants et concentrateurs installés en gaine technique, chaufferie ou poste de livraison
- Bâtiments tertiaires et enseignement : modem de télégestion GTB dans une armoire métallique ou un local en sous-sol
- Collectivités : armoires d'éclairage public, postes de relevage, bornes et équipements de voirie
- Logistique et commerce : terminaux de paiement, systèmes de sécurité et caméras raccordés en 4G
- Sites isolés : capteurs et automates cellulaires en zone de réception médiocre
Intégration et compatibilité
Antenne passive à un seul port (SISO), l'OMNI-280 se visse sur l'entrée d'antenne principale d'un modem, d'un routeur ou d'une passerelle cellulaire. Elle convient particulièrement aux modems 4G et LTE-M industriels et aux routeurs cellulaires utilisés pour remonter des données vers une supervision, une GTB ou un cloud.
Le câble RG-58 se termine en SMA mâle, le connecteur le plus répandu sur le matériel industriel. Pour un équipement en TNC ou en N, ou pour gagner de la longueur, utilisez un adaptateur ou une rallonge coaxiale. Le court-circuit DC intégré (DC short) protège l'entrée radio de l'équipement contre les décharges électrostatiques.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| OMNI-280-1 | Câble RG-58 de 1 m, SMA mâle | Antenne posée sur le toit de l'armoire ou du coffret |
| OMNI-280-2 | Câble RG-58 de 2 m, SMA mâle | Antenne sortie du local, d'un faux plafond ou d'une gaine |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle large bande, SISO |
| Bandes de fréquences | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz |
| Gain maximal (hors câble) | 1,5 dBi (617 à 2 700 MHz), 3 dBi (3 400 à 4 200 MHz) |
| Polarisation | Linéaire |
| ROS (VSWR) | inférieur à 2,5:1 sur 95 % des bandes |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câble | RG-58 monté en usine, 1 ou 2 m, SMA mâle |
| Pertes câble | 0,535 dB/m à 900 MHz, 0,79 dB/m à 1 800 MHz, 0,97 dB/m à 2 400 MHz, 1,1 dB/m à 3 000 MHz |
| Dimensions | 157 x 61 x 44 mm |
| Poids | 0,153 kg (câble 1 m), 0,175 kg (câble 2 m) |
| Radôme | ABS sans halogène, gris clair |
| Montage | Mur ou mât (support fourni), base magnétique, adhésif Velcro |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 120 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Adhésif, Pose libre / bureau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Caractéristiques d'antenne
- Omnidirectionnelle, SISO, polarisation linéaire, 3 dBi max
- Connecteur
- SMA mâle sur câble RG-58 de 1 ou 2 m
- Câble
- 1 m, SMA mâle, 2 m, SMA mâle
Contenu et accessoires compatibles
Livrée avec l'antenne OMNI-280 équipée de son câble, un support pour fixation murale ou sur mât et un kit de pose sur bureau ou surface (base magnétique, adhésif et Velcro).
Adaptateurs de connecteurs et rallonges disponibles parmi nos câbles et rallonges coaxiales. Découvrez aussi toute la gamme d'antennes Poynting et nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Quel gain apporte l'OMNI-280 par rapport à l'antenne d'origine d'un modem ?
Son gain reste modeste (1,5 dBi en 4G, 3 dBi vers 3,5 GHz) : son intérêt est surtout de sortir l'antenne du coffret métallique ou de la gaine technique pour la placer là où le signal passe. Si le site est loin du relais, choisissez plutôt une antenne directionnelle à gain élevé comme la XPOL-2-5G.
Quelle longueur de câble choisir ?
Le câble RG-58 perd environ 0,54 dB par mètre à 900 MHz et 0,79 dB par mètre à 1 800 MHz. Gardez le câble le plus court possible : la version 1 m pour une antenne posée sur le toit du coffret, la version 2 m pour la sortir d'une armoire ou d'un faux plafond.
L'antenne couvre-t-elle la 5G ?
Oui. Elle couvre les bandes 700, 800 et 900 MHz, 1 800, 2 100 et 2 600 MHz ainsi que la bande 3,4 à 4,2 GHz, utilisée par la 5G en France autour de 3,5 GHz. Le constructeur la déclare aussi compatible 5G RedCap et rétrocompatible 2G et 3G.
Peut-on la fixer sur une armoire électrique sans percer ?
Oui. La base magnétique se pose sur le toit ou le flanc d'une armoire métallique, et l'adhésif Velcro fourni permet une pose sur une surface non métallique. Pour une installation définitive en extérieur, préférez le support mur ou mât également fourni.
Faut-il une ou deux OMNI-280 sur un routeur 4G ?
L'OMNI-280 est une antenne SISO, à un seul port. Un modem ou un capteur cellulaire mono-antenne n'en a besoin que d'une. Un routeur 4G ou 5G à deux entrées fonctionnera mieux avec deux antennes espacées, ou avec une antenne MIMO comme la XPOL-1.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le OMNI-280
Indiquez le nombre de sites, le type d'équipement à raccorder et son connecteur : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif adapté à vos quantités. Nous vous aidons aussi à choisir entre câble 1 m et 2 m.
