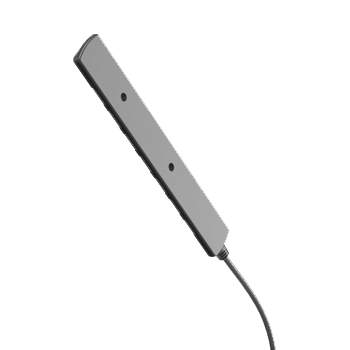

Réf. OMNI-510-2Poynting OMNI-510 - Antenne 4G extra-plate pour compteur communicant IP68
- Antenne 4G omnidirectionnelle 698 à 960 MHz et 1 710 à 2 700 MHz, gain jusqu’à 1,8 dBi
- Format extra-plat 135 x 20 x 10 mm, 46 g
- Câble RTK-031 de 1 m monté en usine, SMA mâle
- IP68 (hors connecteur), IK10, -40 à +80 °C
- Pose par adhésif double face ou deux vis Ø 3 mm
| Connectivité radio | 2G / 3G, 4G LTE, LTE-M, NB-IoT |
|---|---|
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP68 |
| Type de montage | Adhésif |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz |
| Caractéristiques d'antenne | Omnidirectionnelle, SISO, 1,8 dBi max, extra-plate |
| Connecteur | SMA mâle sur câble RTK-031 de 1 m |
- NB-IoT
- LTE-M
- 4G LTE
- 2G / 3G
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La Poynting OMNI-510 est une antenne 4G extra-plate conçue pour les compteurs communicants et les coffrets techniques. Haute de 10 mm seulement, elle se colle sur le dessus ou le côté d'un boîtier et couvre 698 à 960 MHz et 1 710 à 2 700 MHz, les bandes de la 4G, du LTE-M et du NB-IoT.
Elle s'adresse aux exploitants de réseaux de comptage, aux services techniques et aux intégrateurs IoT qui doivent sortir le signal radio d'un coffret, d'une gaine technique ou d'un regard. IP68 et IK10, elle supporte l'extérieur, les projections et les chocs. Son câble de 1 m terminé SMA mâle se raccorde directement au module cellulaire.
Points forts du OMNI-510
- Format extra-plat 135 x 20 x 10 mm pour coffrets et compteurs
- Couverture 4G, LTE-M et NB-IoT : 698 à 960 MHz et 1 710 à 2 700 MHz
- Gain maximal 1,8 dBi de 1 710 à 2 700 MHz, 1 dBi de 698 à 960 MHz
- ROS (VSWR) inférieur à 2,5:1 sur 85 % de la bande
- IP68 hors connecteur, IK10, tenue au vent jusqu'à 160 km/h
- Pose par adhésif double face ou deux vis Ø 3 mm
- Câble RTK-031 de 1 m monté en usine, SMA mâle
Applications en bâtiment et sur site technique
- Comptage énergétique : compteurs électriques, de gaz ou d'eau télérelevés en 4G, LTE-M ou NB-IoT
- Bâtiments tertiaires : passerelles de sous-comptage installées en gaine technique ou en tableau
- Réseaux d'eau : coffrets et regards de comptage en voirie
- Contrôle d'accès, sécurité et chauffage : modules cellulaires intégrés dans des boîtiers étanches
- Affichage dynamique et logistique : bornes et équipements où une antenne fouet gênerait
Intégration et compatibilité
Antenne passive, l'OMNI-510 se raccorde à l'entrée d'antenne SMA femelle d'un compteur, d'un modem, d'un capteur cellulaire ou d'une passerelle. Elle convient aux équipements de nos gammes compteurs communicants et aux passerelles LoRaWAN dotées d'une liaison de collecte 4G. Le constructeur la cite aussi pour les applications Wi-Fi, Bluetooth, LoRaWAN et Sigfox dans ses bandes de fonctionnement.
Pour un connecteur différent ou une distance plus grande, voir nos câbles et adaptateurs coaxiaux. Le court-circuit DC intégré protège l'entrée radio de l'équipement.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | A-OMNI-0510-V1-02 |
| Type | Antenne omnidirectionnelle SISO extra-plate |
| Bandes de fréquences | 698 à 960 MHz, 1 710 à 2 700 MHz |
| Gain maximal | 1 dBi (698 à 960 MHz), 1,8 dBi (1 710 à 2 700 MHz) |
| Polarisation | Linéaire verticale ou horizontale |
| ROS (VSWR) | inférieur à 2,5:1 sur 85 % de la bande |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câble | RTK-031 de 1 m monté en usine, SMA mâle |
| Pertes câble | 0,56 dB/m à 900 MHz, 0,785 dB/m à 1 800 MHz, 0,91 dB/m à 2 400 MHz |
| Dimensions | 135 x 20 x 10 mm |
| Poids | 46 g |
| Radôme | Élastomère thermoplastique (TPE), noir |
| Montage | Adhésif double face ou 2 trous Ø 3 mm pour vis |
| Environnement | Intérieur et extérieur |
| Indice de protection | IP68 (hors connecteur) |
| Résistance aux chocs | IK10 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 2G / 3G
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Indice de protection
- IP68
- Type de montage
- Adhésif
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz
- Caractéristiques d'antenne
- Omnidirectionnelle, SISO, 1,8 dBi max, extra-plate
- Connecteur
- SMA mâle sur câble RTK-031 de 1 m
Contenu et accessoires compatibles
Livrée avec son câble monté en usine et sa face adhésive, sans support : aucun accessoire n'est nécessaire. Voir la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
L'OMNI-510 convient-elle aux modules LTE-M et NB-IoT ?
Oui. Les compteurs et capteurs LTE-M ou NB-IoT utilisent en France les bandes 700, 800, 900 et 1 800 MHz, toutes couvertes par l'OMNI-510 (698 à 960 MHz et 1 710 à 2 700 MHz). Elle fonctionne aussi en 4G classique et reste compatible 2G et 3G.
Peut-on la poser à l'extérieur ou dans un regard ?
Oui, son radôme en élastomère est IP68 hors connecteur, résiste aux chocs (IK10) et fonctionne de -40 à +80 °C. Dans un regard ou un coffret enterré, collez-la sous le couvercle ou sur une paroi, au plus près de la surface, et protégez la connexion SMA de l'humidité.
Couvre-t-elle la 5G à 3,5 GHz ?
Non, l'OMNI-510 s'arrête à 2 700 MHz. Elle vise les équipements 4G, LTE-M et NB-IoT, majoritaires dans le comptage et l'IoT. Pour un routeur 5G, choisissez une antenne couvrant jusqu'à 3 800 MHz, comme l'OMNI-85 ou l'OMNI-214.
Demander un devis pour le OMNI-510
Indiquez le type de compteur ou de module cellulaire et le volume de votre déploiement : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous aidons aussi à choisir l'emplacement de pose le plus favorable.
