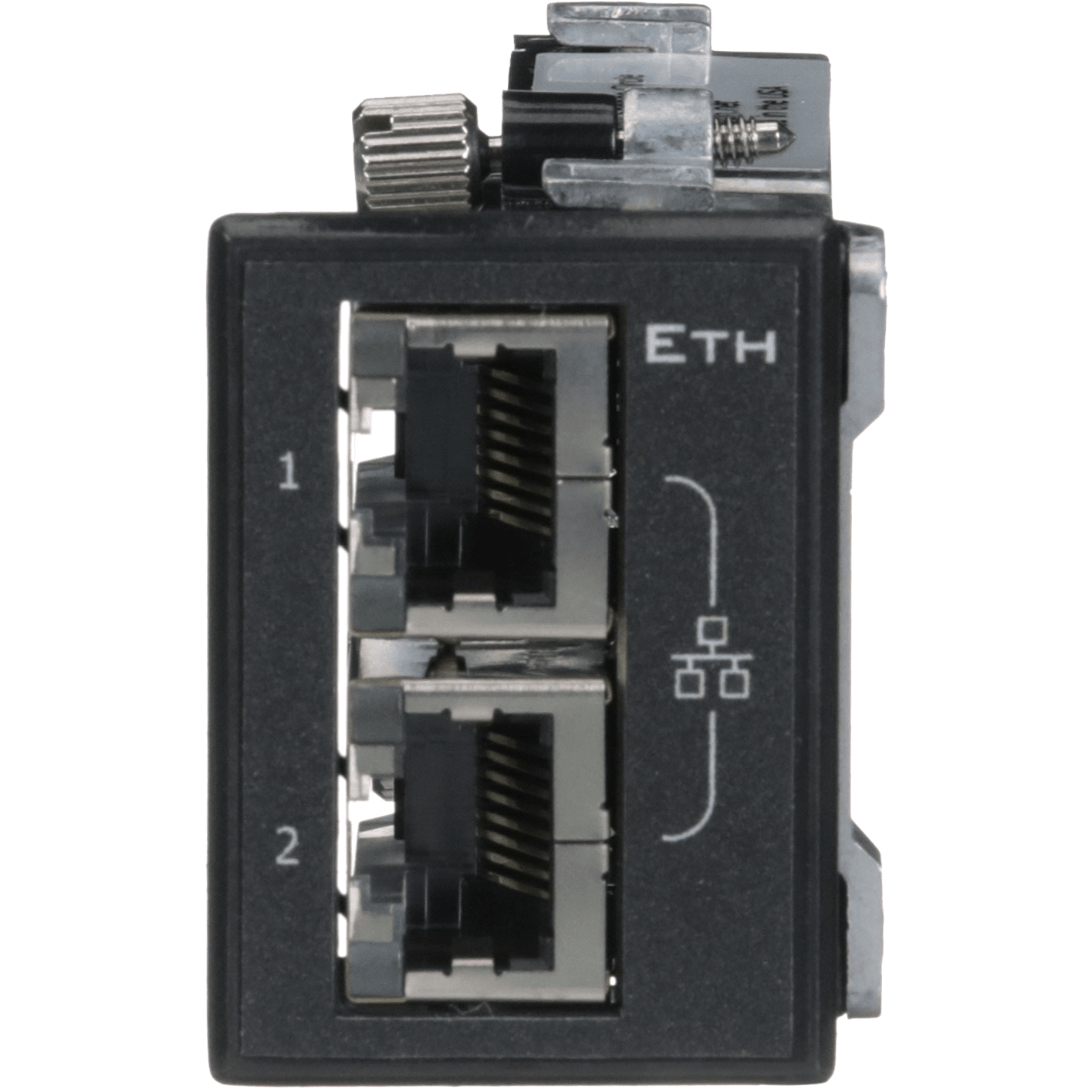

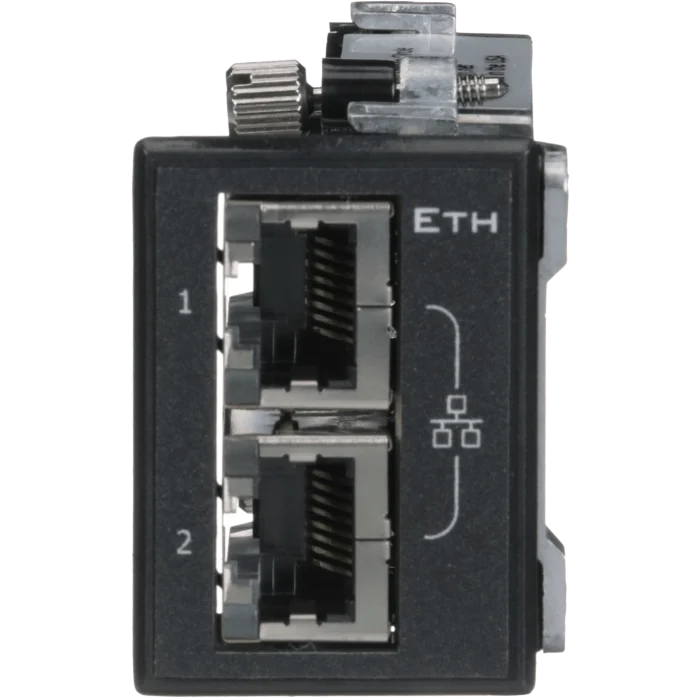

Réf. DAS00PN1EE200000Red Lion FlexEdge DAS Ethernet - Module sled double port Ethernet isolé
- Sled pour passerelles FlexEdge DA50 et DA70 : 2 ports Ethernet 10/100BASE-T(X) RJ45
- Isolation individuelle de chaque port : 1 500 Vrms vers le contrôleur
- MDI/MDI-X automatique, LED d'état bicolore
- Alimenté par la passerelle hôte, 2,1 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Variante | 2 ports Ethernet 10/100BASE-T(X) isolés |
| Connecteur | 2 x RJ45 |
| Isolation | 1 500 Vrms par port |
| Puissance maximale | 2,1 W |
| Température de fonctionnement | -40 à +75 °C |
- Aucune (filaire)
- Ethernet
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le sled Ethernet FlexEdge de Red Lion (référence DAS00PN1EE200000) ajoute deux ports Ethernet 10/100 isolés à une passerelle FlexEdge DA50 ou DA70. Il s'installe sur site dans un emplacement libre, sans remplacer la passerelle, et reçoit son alimentation de l'appareil hôte.
Ce module intéresse les intégrateurs GTB et les exploitants qui doivent séparer physiquement plusieurs réseaux : réseau d'automates, réseau de supervision, réseau informatique du bâtiment. La passerelle lit les données d'un côté et les republie de l'autre, sans pont direct entre les segments. Voir nos passerelles edge computing et la gamme Red Lion.
Points forts du DAS Ethernet
- 2 ports 10/100BASE-T(X) sur RJ45, MDI/MDI-X automatique
- Isolation individuelle de chaque port : 1 500 Vrms entre réseau et contrôleur
- Installation sur le terrain dans une FlexEdge DA50 (1 emplacement) ou DA70 (3 emplacements)
- Alimenté et piloté par la passerelle hôte : 2,1 W maximum
- LED d'état STS bicolore pour le diagnostic du sled
- Fonctionnement de -40 à +75 °C, humidité 0 à 95 % sans condensation
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et homologation navale ABS
Applications en bâtiment et sur site technique
- Tertiaire : isoler le réseau des automates CVC du réseau informatique tout en remontant les données vers la GTB
- Datacenter : collecter les équipements d'énergie et de climatisation sur un segment dédié, séparé du réseau d'exploitation
- Industrie : relier deux îlots machines ou deux sous-réseaux d'automates à une même passerelle de conversion
- Collectivités et réseaux d'eau : ajouter un réseau local d'équipements à une passerelle FlexEdge déjà en service
Intégration et compatibilité
Le sled est déclaré dans le logiciel Crimson 3.2 ou ultérieur, qui configure toute la passerelle FlexEdge sans programmation lourde. Les équipements raccordés sont interrogés avec les pilotes Ethernet de Crimson (Modbus TCP, EtherNet/IP et protocoles d'automates) puis exposés vers la supervision selon le niveau logiciel de la passerelle.
Le sled double port est une alternative aux switchs externes lorsque l'objectif est la séparation des réseaux plutôt que la multiplication des ports. Pour d'autres architectures, consultez nos convertisseurs de protocoles industriels.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports Ethernet | 2 x 10/100BASE-T(X), RJ45, MDI/MDI-X automatique |
| Isolation | Individuelle par port, 1 500 Vrms réseau vers contrôleur |
| Voyants | 1 LED STS bicolore (état du sled) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 2,1 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Immunité CEM | EN 61326-1, environnements industriels |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL (zones dangereuses, dossier E317425), ATEX, IECEx, UKEX, Classe I Division 2, ABS, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Alimenté par le bus
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Variante
- 2 ports Ethernet 10/100BASE-T(X) isolés
- Connecteur
- 2 x RJ45
- Isolation
- 1 500 Vrms par port
- Puissance maximale
- 2,1 W
- Température de fonctionnement
- -40 à +75 °C
Contenu et accessoires compatibles
Le sled est livré seul. À prévoir : une passerelle FlexEdge DA50 ou DA70 avec un emplacement libre et des cordons Ethernet RJ45.
Documentation
Questions fréquentes
Sur quelles passerelles installer ce sled ?
Sur les passerelles Red Lion FlexEdge DA50, qui disposent d'un emplacement de sled, et DA70, qui en ont trois. Les passerelles compactes DA10D et DA30D n'ont pas d'emplacement de sled.
Les deux ports forment-ils un switch ?
La documentation Red Lion présente deux ports isolés individuellement, pilotés par la passerelle. Ils servent à raccorder des réseaux supplémentaires à la FlexEdge, la configuration se faisant dans Crimson.
Quelle isolation offrent les ports ?
Chaque port est isolé du contrôleur jusqu'à 1 500 Vrms selon le constructeur, ce qui limite la propagation des perturbations entre réseaux.
Le sled a-t-il besoin d'une alimentation ?
Non. Il est alimenté par la passerelle hôte, avec une puissance maximale de 2,1 W à prendre en compte dans le bilan d'alimentation.
