Boîtier GTB multi-protocoles : BACnet, Modbus, M-Bus et KNX dans une seule passerelle

Dans un bâtiment existant, les équipements techniques parlent rarement la même langue. La chaudière répond en Modbus RTU, les compteurs de chaleur en M-Bus, les stores et l'éclairage en KNX ou en DALI, les nouveaux capteurs sans fil en LoRaWAN, et la supervision attend du BACnet/IP. Le boîtier GTB multi-protocoles est la pièce qui fait le lien : une passerelle, souvent sur rail DIN, qui lit plusieurs bus de terrain et présente toutes les données dans un protocole unique.

Cet article explique ce que l'on peut attendre d'un tel boîtier, ce qu'il ne fait pas, et compare plusieurs modèles du catalogue selon les besoins.

Ce qu'on appelle un boîtier GTB multi-protocoles

Le terme recouvre trois familles d'équipements assez différentes :

• La passerelle de protocoles : elle convertit des données d'un protocole à un autre, par exemple des registres Modbus en objets BACnet. Elle ne prend pas de décision.
• La passerelle edge : elle convertit aussi, mais embarque de la puissance de calcul pour exécuter des règles locales, des scripts ou des conteneurs, et souvent un réseau radio comme le LoRaWAN.
• Le concentrateur de comptage : spécialisé dans la lecture des compteurs (M-Bus, wM-Bus, impulsions, Modbus), il archive les index et les transmet à une plateforme ou à la GTB.

Dans tous les cas, le boîtier n'est pas une GTB complète. Il rend les données disponibles ; la régulation fine, les synoptiques et la gestion des alarmes restent du ressort de l'automate ou du superviseur.

Les architectures possibles

Un boîtier par zone ou par local technique

C'est le cas le plus fréquent en rénovation. Une passerelle installée dans la chaufferie lit la chaudière en Modbus et les compteurs en M-Bus, et les expose en BACnet/IP sur le réseau de la GTB. Le superviseur voit un seul équipement au lieu de dix.

Un boîtier par bâtiment avec remontée distante

Sur un parc de sites, chaque bâtiment reçoit une passerelle avec liaison Ethernet ou 4G. Les données remontent vers un hyperviseur central en MQTT ou en BACnet, avec un accès distant sécurisé par VPN pour la maintenance.

Un boîtier hybride filaire et sans fil

La passerelle reçoit à la fois les bus filaires et un réseau LoRaWAN. Les capteurs de CO2, de température ou de fuite posés sans câblage deviennent des points de la GTB au même titre que les équipements câblés.

Comparatif de modèles du catalogue

Modèle	Entrées terrain	Sorties vers la supervision	Point fort
Milesight EG71	LoRaWAN, 2 RS485, KNX/TP1, M-Bus, E/S	BACnet/IP, Modbus TCP, MQTT, HTTP	Tout-en-un filaire et radio, 4G et Wi-Fi

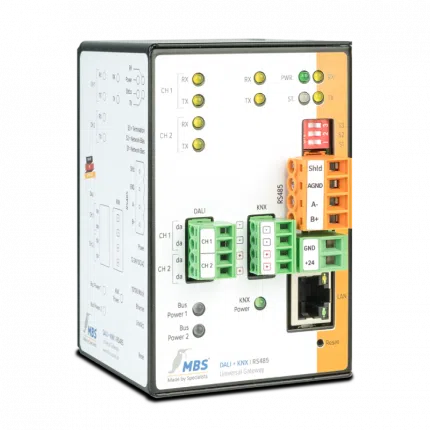

MBS Triple-X KNX + DALI	KNX TP, 2 canaux DALI	BACnet/IP ou MS/TP, Modbus, MQTT, OPC UA, SNMP	Éclairage et automatismes KNX dans un seul boîtier
MBS Double-X M-Bus	M-Bus (30 charges standard)	BACnet/IP ou MS/TP, Modbus, MQTT, OPC UA, SNMP	Scan automatique des compteurs
Prosoft QuickServer	Modbus RTU et TCP, BACnet MS/TP, Metasys N2, EtherNet/IP	BACnet/IP, Modbus, EtherNet/IP	Marque BTL, 250 à 1 000 points
Red Lion DA30D	Plus de 300 pilotes Crimson, dont BACnet MS/TP	Modbus TCP, BACnet/IP, OPC UA, MQTT	Enregistreur et serveur web intégrés
Solvimus MUC.easyplus	M-Bus, wM-Bus, Modbus RTU, impulsions S0	MQTT, FTP, SMTP ; Modbus TCP ou BACnet/IP sous licence	Concentrateur de comptage multi-technologies
HWgroup Perseus Energy 285	M-Bus, Modbus RTU, 1-Wire, S0, fuite	Modbus TCP, SNMP, MQTT, XML, BACnet	Modem LTE et alertes SMS intégrés

Le tout-en-un pour le tertiaire : Milesight EG71

L'EG71 rassemble une passerelle LoRaWAN 8 canaux avec serveur réseau intégré, deux bus RS485 en Modbus RTU ou BACnet MS/TP, un bus KNX/TP1 jusqu'à 63 équipements, un maître M-Bus de 30 charges unitaires, 8 entrées universelles (0-10 V, 4-20 mA, PT1000, Ni1000, NTC), 4 entrées contact sec, 3 relais et 4 sorties analogiques. Il remonte en BACnet/IP, Modbus TCP, MQTT ou HTTP, par Ethernet Gigabit, Wi-Fi ou 4G, et exécute Node-RED, Docker et des scripts Python. C'est la réponse la plus directe à la requête « boîtier GTB connecté » lorsqu'un site mélange capteurs sans fil et bus filaires.

Les passerelles spécialisées MBS

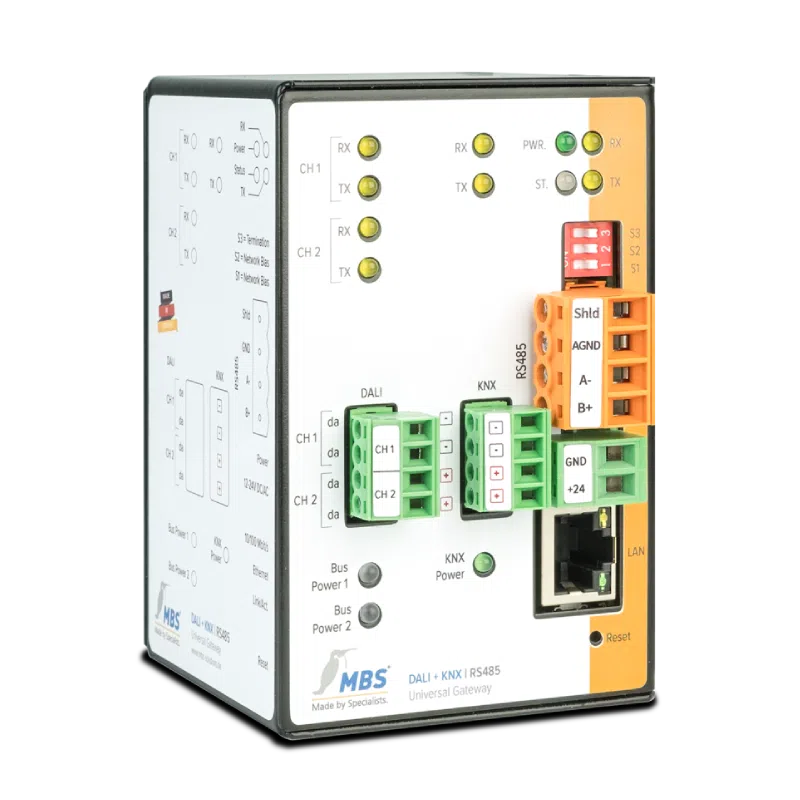

Les passerelles MBS existent en plusieurs déclinaisons d'entrée (M-Bus, KNX, DALI, KNX et DALI) avec un même principe : le protocole cible est choisi à la commande parmi treize possibilités, et la capacité en points de données, de 25 à 2 500, s'étend par licence sans changer de matériel. La Double-X M-Bus est certifiée BACnet par WSPCert selon EN ISO 16484-5.

La conversion industrielle : Prosoft et Red Lion

La Prosoft QuickServer exécute le moteur de conversion FieldServer, se configure par navigateur et porte la marque BTL. Les convertisseurs Red Lion DA10D et DA30D s'appuient sur la bibliothèque Crimson de plus de 300 pilotes industriels, utile quand un automate Siemens, Allen-Bradley ou Omron doit être relié à la GTB. Le DA30D ajoute le BACnet MS/TP, un enregistreur sur carte SD et une IHM virtuelle consultable par navigateur. Voir les gammes Prosoft et Red Lion FlexEdge et DA.

Le comptage multi-technologies : Solvimus et HWgroup

Quand le besoin principal est de relever des compteurs, un concentrateur dédié est plus adapté. Le MUC.easyplus lit jusqu'à 80 charges unitaires M-Bus, les compteurs radio wM-Bus OMS, les compteurs Modbus RTU et trois entrées S0, en Ethernet, 4G ou NB-IoT selon la version. Le Perseus Energy 285 lit jusqu'à 100 compteurs M-Bus, dispose d'un modem LTE et envoie ses alertes par SMS. Voir les gammes Solvimus et HWgroup Perseus Energy.

Les critères de choix

Les protocoles d'entrée

Faites l'inventaire précis des équipements à lire : protocole, support physique (RS-485, Ethernet, bus M-Bus, ligne KNX), nombre d'équipements et documentation disponible (table de registres Modbus, fichiers KNX, adresses M-Bus). C'est ce relevé qui fixe le modèle, pas l'inverse.

Le protocole de sortie et la certification

Si la supervision est en BACnet, privilégiez un équipement testé ou certifié BACnet (marque BTL, certificat WSPCert) : l'intégration des objets sera plus prévisible. Pour une plateforme cloud ou un hyperviseur, MQTT est souvent plus simple.

Le nombre de points

Comptez les points réellement utiles, pas tous les registres disponibles. Une chaudière peut exposer des centaines de registres dont une vingtaine suffit à l'exploitation. Plusieurs passerelles sont vendues par paliers de points : dimensionnez avec une marge raisonnable.

Local ou connecté

Une passerelle purement locale convient aux sites où le réseau de la GTB est isolé. Pour la maintenance à distance ou le multisite, vérifiez les options d'accès sécurisé (VPN, gestion de parc) et la possibilité de couper tout flux sortant non souhaité.

Les fonctions locales

Règles, scripts, Node-RED ou conteneurs permettent de traiter des cas simples sans automate : une alarme combinée, un délestage, un calcul d'énergie. Ils ne remplacent pas une régulation de chauffage complète.

L'installation

Alimentation disponible (24 V, 230 V, PoE), place en armoire, température de fonctionnement et présence d'un réseau IP sont à vérifier avant la commande.

Monitoring IoT et GTB : deux usages complémentaires

Une partie des projets ne vise pas à piloter, mais à surveiller : relever des compteurs, suivre des températures, recevoir des alertes. Dans ce cas, le boîtier multi-protocoles peut remonter directement vers une plateforme de supervision, sans GTB. Quand le bâtiment est soumis au décret BACS, il s'insère au contraire dans une architecture de GTB complète, qu'il alimente en données. Notre page GTB et décret BACS détaille les exigences, et notre article intégrateur GTB : rôle, cahier des charges et choix aide à organiser le projet.

Exemple : une chaufferie et ses compteurs

Une chaufferie tertiaire comprend une chaudière à interface Modbus RTU, quatre compteurs d'énergie thermique M-Bus et deux compteurs d'eau à émetteur d'impulsions. La GTB du site est en BACnet/IP.

• Option 1 : une passerelle M-Bus vers BACnet pour les compteurs, et une passerelle Modbus vers BACnet pour la chaudière. Deux équipements, chacun spécialisé.
• Option 2 : une passerelle edge comme l'EG71, qui lit la chaudière sur un bus RS485, les compteurs sur son maître M-Bus et les impulsions sur ses entrées contact sec, puis publie l'ensemble en BACnet/IP.

La seconde option réduit le nombre d'équipements ; la première peut être plus simple à maintenir si l'exploitant connaît déjà ces passerelles. Les deux sont valables : le choix dépend des compétences de l'exploitant et de l'évolution prévue du site. Le sous-comptage électrique du même local peut s'ajouter avec des capteurs de courant, comme expliqué dans notre article capteur de courant LoRaWAN.

Préparer la mise en service

Quelques préparatifs font gagner beaucoup de temps sur site :

1. Rassembler la documentation de chaque équipement : table de registres Modbus avec adresses, types et facteurs d'échelle, numéros primaires ou secondaires des compteurs M-Bus, projet ETS ou liste des adresses de groupe KNX.
2. Fixer le plan d'adressage : adresses IP, numéros d'équipement BACnet (Device ID), identifiants Modbus esclaves, vitesses et parités des bus série.
3. Nommer les points selon la convention de la supervision avant de les créer dans la passerelle, pour éviter un renommage ultérieur.
4. Vérifier le câblage des bus : polarité et terminaison du RS-485, longueur et nombre de charges du bus M-Bus, alimentation de la ligne KNX.
5. Tester point par point avec l'exploitant et consigner les écarts.

Une passerelle peut être préconfigurée avant livraison à partir de ces informations : l'intervention sur site se limite alors au raccordement et aux essais.

Questions fréquentes

Votre installation

Envoyez-nous la liste des équipements à intégrer et le protocole de votre supervision : nous vous proposons la passerelle ou la combinaison de passerelles adaptée sous 24 h ouvrées. Toutes les références sont dans la catégorie passerelles de protocoles GTB, ou contactez-nous.
