Prosoft Technology · Passerelles de protocoles

Passerelles de protocoles Prosoft PLX et QuickServer

Des passerelles sur rail DIN qui font dialoguer automates, GTB et équipements de terrain : Modbus, EtherNet/IP, PROFINET, Siemens S7, OPC UA, DNP3, IEC 61850, BACnet et LonWorks. Chaque référence est dédiée à un couple de protocoles.

29
modèles au catalogue
10 000
registres 16 bits (PLX31)
1 000
points max (QuickServer)
-25 à 70 °C
plage des PLX31 et PLX32
Comparer les modèles

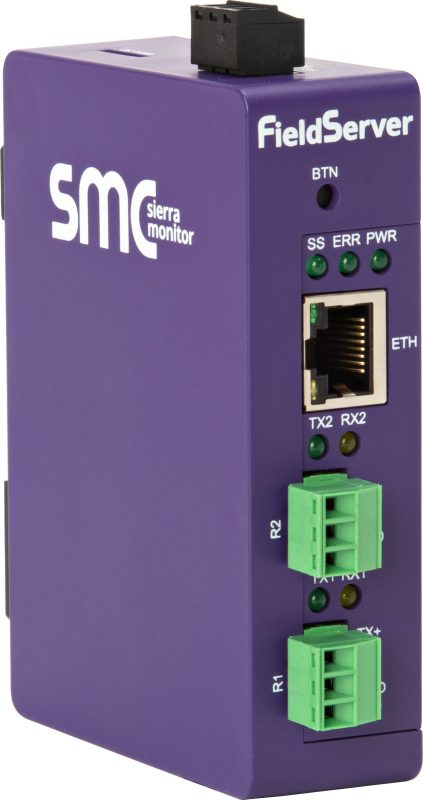

Prosoft QuickServerProsoft QuickServer
  • Modbus TCP et RTU
  • EtherNet/IP
  • PROFINET
  • BACnet/IP et MS/TP
  • OPC UA
  • IEC 61850
Aide au choix

Quelle passerelle Prosoft pour quel besoin ?

01Intégrer des équipements en BACnetModbus RTU ou TCP, Metasys N2 ou EtherNet/IP vers BACnet/IP ou MS/TP, de 250 à 1 000 points.ConseilléQuickServer02Relier Modbus série et Modbus TCPModbus RTU ou ASCII maître ou esclave, jusqu'à 4 ports série et 20 connexions Modbus TCP.ConseilléPLX31-MBTCP-MBS03Séparer deux réseaux d'automatesDeux ports Ethernet, un sous-réseau par protocole, sans changer les adresses IP des installations.ConseilléSérie PLX3204Poste électrique ou télégestionIEC 61850 client jusqu'à 45 IED ou DNP3 avec Secure Authentication v5.ConseilléPLX82-MNET-61850 ou PLX51-DNP
Catalogue

Les passerelles Prosoft

Le nom de chaque référence indique ses deux protocoles (par exemple MBTCP-MBS : Modbus TCP vers Modbus série). Indiquez-les dans votre demande de devis.

Nombre de ports Ethernet
Interfaces et bus de terrain
Protocoles IP et intégration
29 modèles

PLX31 : un réseau Ethernet 9

Un port Ethernet et des ports série selon le modèle : Modbus, EtherNet/IP, PROFINET, Siemens S7.

PLX32 : double réseau 8

Deux ports Ethernet sur sous-réseaux séparés, dont la version serveur OPC UA.

PLX51 et PLX82 : protocoles spécialisés 9

DF1, DNP3, HART, PROFIBUS DP, enregistreur de données, IEC 61850 et contrôleur PROFINET.

QuickServer : GTB 2

BACnet, Metasys N2, LonWorks, Modbus et EtherNet/IP pour la gestion technique du bâtiment.

Autres modèles 1

Comparatif

PLX31, PLX32, PLX51, PLX82 ou QuickServer ?

Synthèse par série d'après les fiches techniques Prosoft ; les valeurs exactes varient selon la référence.

CaractéristiquePLX31PLX32PLX51PLX82QuickServer
UsageAutomatisme, un réseau EthernetAutomatisme, deux réseaux isolésProtocoles spécialisésÉnergie et PROFINET contrôleurBâtiment et GTB
ProtocolesModbus, EtherNet/IP, PROFINET Device, Siemens S7, ASCIIEtherNet/IP, Modbus TCP, PROFINET, S7, IEC 60870-5-104, OPC UADF1, DNP3, HART, PROFIBUS DP, enregistrementIEC 61850 client, PROFINET contrôleurBACnet/IP et MS/TP, Metasys N2, LonWorks, Modbus, EtherNet/IP
Ethernet1 port2 ports, sous-réseaux séparés2 ports avec switch intégré (PLX51-DNP)2 ports1 ou 2 ports
Série1 ou 4 ports selon modèleNon2 ports RS-232/RS-485 (PLX51-DNP)Non2 ports RS-485/RS-232
Alimentation10 à 36 VDC10 à 36 VDC10 à 32 VDC (PLX51-DNP)10 à 36 VDC9 à 30 VDC ou 24 VAC
Température-25 à +70 °C-25 à +70 °C-20 à +70 °C (PLX51-DNP)0 à +70 °C-20 à +70 °C
HomologationsUL Classe I Div. 2, ATEX zone 2UL Classe I Div. 2, ATEX zone 2UL Classe I Div. 2, ATEXUL/cUL Classe I Div. 2, ATEX 3 GBACnet BTL

Faites glisser le tableau pour voir tous les modèles.

Source : fiches techniques Prosoft Technology. Le PLX35-NB2 est un pont d'accès distant VPN, présenté avec les autres modèles.

Applications

Cas d'usage

GTB multi-protocoles

Groupes froids, compteurs ou centrales Modbus remontés en BACnet/IP dans la supervision du bâtiment avec un QuickServer.

Automates hétérogènes

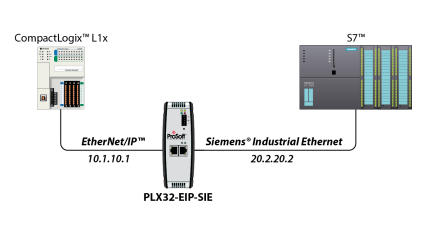

Un automate EtherNet/IP échange avec des équipements PROFINET, Modbus ou Siemens S7 sans modifier leurs programmes.

Postes électriques

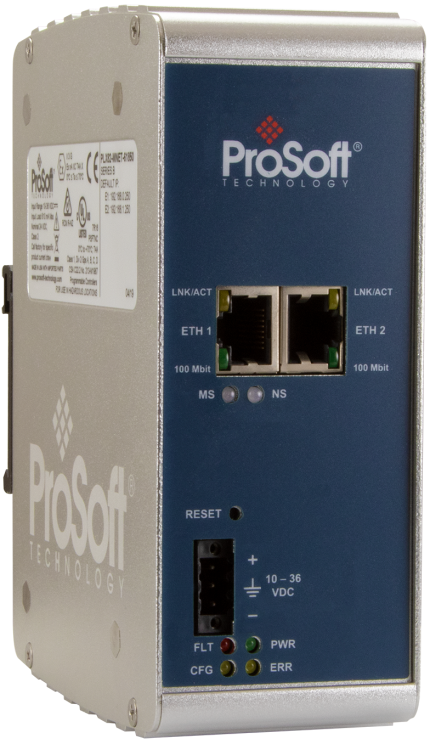

Les relais de protection IEC 61850 sont lus et exposés en Modbus TCP par un PLX82, jusqu'à 45 IED.

Données vers l'IT

Le PLX32-EIP-MBTCP-UA expose les données EtherNet/IP et Modbus en OPC UA chiffré pour un MES ou une plateforme.

Intégration

Intégration et mise en service

Les passerelles se configurent sans programmation, en déclarant les données à échanger de chaque côté.

Modbus
Client et serveur Modbus TCP, maître ou esclave Modbus RTU et ASCII selon la référence.
EtherNet/IP et PROFINET
Connexions I/O classe 1, profil EDS ou fichier GSD pour l'intégration dans l'atelier logiciel de l'automate.
BACnet
QuickServer marqué BTL : BACnet/IP et BACnet MS/TP vers Modbus, Metasys N2, LonWorks ou EtherNet/IP.
OPC UA
Serveur OPC UA 10 sessions avec chiffrement Basic256Sha256, comptes et rôles (PLX32-EIP-MBTCP-UA).
Énergie
IEC 61850 client (MMS), DNP3 Secure Authentication v5, IEC 60870-5-104 selon la référence.
La gamme en bref

Une passerelle par couple de protocoles

Prosoft Technology conçoit des passerelles industrielles qui traduisent un protocole en un autre sans programmation : la configuration se fait dans un logiciel ou une interface web, en déclarant les registres ou les objets à échanger.

Lire la suite

La famille PLX vise l'automatisme et l'énergie : Modbus, EtherNet/IP, PROFINET, Siemens S7, OPC UA, DNP3 et IEC 61850, avec homologations UL Classe I Division 2 et ATEX zone 2 sur la plupart des modèles. Les QuickServer sont orientés bâtiment : BACnet, Metasys N2 et LonWorks vers Modbus ou EtherNet/IP.

Pour un projet, le choix se fait en trois questions : quels protocoles de part et d'autre, combien de points ou de registres, et faut-il isoler les deux réseaux (série PLX32).

Documentation technique

Fiches techniques et manuels des passerelles Prosoft PLX et QuickServer, en anglais.

Documentations Prosoft

À voir aussi

Produits complémentaires 1Autres passerelles de protocoles du catalogue.
FAQ

Questions fréquentes

Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.

Comment choisir la bonne passerelle Prosoft ?

Identifiez les deux protocoles à relier : le nom de la référence les indique (par exemple PLX31-MBTCP-MBS pour Modbus TCP vers Modbus série). Vérifiez ensuite le nombre de points ou de registres, et si les deux réseaux doivent rester séparés (série PLX32).

Quelle passerelle pour intégrer du Modbus dans une GTB BACnet ?

Le QuickServer convertit Modbus RTU et Modbus TCP vers BACnet/IP ou BACnet MS/TP, en 250, 500 ou 1 000 points selon la référence. Il est marqué BACnet BTL.

Faut-il programmer la passerelle ?

Non. La configuration se fait dans le logiciel ou l'interface web de Prosoft, en déclarant les registres, objets ou variables à échanger.

Quelle différence entre PLX31 et PLX32 ?

Le PLX31 a un port Ethernet et, selon le modèle, des ports série. Le PLX32 a deux ports Ethernet qui permettent de placer chaque protocole sur son propre sous-réseau, sans modifier les adresses IP existantes.

Les passerelles conviennent-elles aux zones dangereuses ?

La plupart des modèles PLX sont homologués UL Classe I Division 2 et ATEX zone 2 ; la catégorie exacte figure sur chaque fiche.

Peut-on intégrer des équipements LonWorks ?

Oui avec le QuickServer LonWorks, qui convertit LonWorks FTT-10 vers BACnet/IP, Modbus TCP, EtherNet/IP ou Modbus RTU, en 250 ou 500 points.
