Red Lion · Convertisseurs de protocoles et passerelles edge

Red Lion FlexEdge DA50, DA70 et convertisseurs DA10D, DA30D

Une même plateforme logicielle, Crimson et ses plus de 300 pilotes industriels, dans quatre formats : convertisseurs compacts DA10D et DA30D, passerelles edge modulaires FlexEdge DA50 et DA70 à compléter par des modules 4G, série, Ethernet ou E/S.

4
modèles au catalogue
300+
pilotes de protocoles Crimson
10
modules d'E/S max sur le DA70
-40 à 75 °C
plage des DA50 et DA70
Comparer les modèles
Red Lion FlexEdge DA70Red Lion FlexEdge DA70
  • Crimson, plus de 300 pilotes
  • Modbus RTU et TCP
  • BACnet/IP
  • OPC UA
  • MQTT cloud
  • 4G LTE en module
Aide au choix

Quel modèle Red Lion pour quel besoin ?

01Convertir Modbus et BACnet simplement1 Ethernet isolé, 2 ports série, serveur OPC UA et connecteurs MQTT cloud, en 24 VDC.ConseilléDA10D02Convertir et enregistrer les données3 ports série, carte SD, serveur web HTTPS et IHM virtuelle, homologué Classe I Division 2.ConseilléDA30D03Site distant avec 4G et VPN1 emplacement de module (4G double SIM, Wi-Fi, série ou Ethernet), pare-feu et VPN IPsec ou OpenVPN.ConseilléFlexEdge DA5004Passerelle avec E/S et régulation3 emplacements de modules et jusqu'à 10 modules d'E/S ou PID enfichables à chaud.ConseilléFlexEdge DA70
Catalogue

Les modèles Red Lion

Les modules sled et les modules d'E/S FlexEdge sont présentés plus bas, dans le bloc des accessoires.

Nombre de ports Ethernet
Fonctions réseau
Connectivité radio
4 modèles

Convertisseurs de protocoles 2

Formats compacts sur rail DIN : DA10D pour la conversion, DA30D avec enregistrement et serveur web.

Passerelles edge FlexEdge 2

Plateformes modulaires avec routage, pare-feu et VPN, à équiper de modules sled.

Comparatif

DA10D, DA30D, FlexEdge DA50 ou DA70 ?

Les quatre modèles partagent Crimson et ses pilotes. Ils diffèrent par la connectique, l'évolutivité et la robustesse.

CaractéristiqueDA10DDA30DFlexEdge DA50FlexEdge DA70
Ethernet1 port 10/100 isolé1 port 10/1002 ports 10/1002 ports 10/100
Série1 RS-232 + 1 RS-232 ou RS-4852 RS-232 + 1 RS-4851 RS-232 + 1 RS-485/422 isolés2 RS-232 + 1 RS-485/422 isolés
Modules sledNonNon1 emplacement3 emplacements
E/S et PIDNonNonE/S intégréesJusqu'à 10 modules d'E/S ou PID
Réseau et sécuritéServeur OPC UA, MQTT cloudEnregistreur, serveur web HTTPS, IHM virtuelleRoutage, NAT, pare-feu, VPN IPsec, GRE, OpenVPNRoutage, pare-feu, VPN IPsec, GRE, OpenVPN
Alimentation24 VDC ±20 %, 3,5 W10 à 30 VDC, 12,5 W max12 à 24 VDC, 5,7 W max12 à 24 VDC, 17 W max (62 W avec 10 modules)
Température-10 à +50 °C-10 à +50 °C-40 à +75 °C-40 à +75 °C
HomologationsULUL Classe I Division 2UL Classe I Div. 2, ATEX, IECExUL Classe I Div. 2, ATEX, IECEx

Faites glisser le tableau pour voir tous les modèles.

Source : fiches techniques Red Lion.

Applications

Cas d'usage

Intégration GTB

Équipements Modbus ou série remontés en BACnet/IP vers la supervision du bâtiment avec un DA10D ou un DA30D.

Télégestion de sites

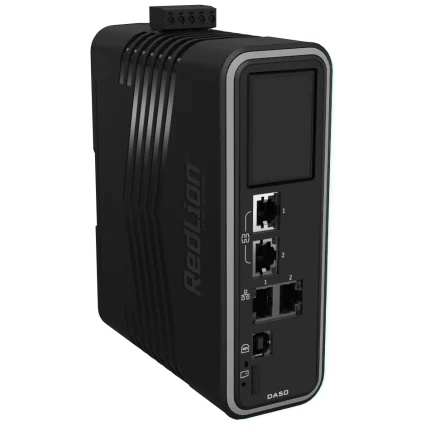

Une FlexEdge DA50 équipée d'un module 4G double SIM relie un poste isolé en VPN au centre de supervision.

Données vers le cloud

Publication MQTT vers AWS, Azure ou Google Cloud et serveur OPC UA pour les applications IT.

E/S et régulation locales

Le DA70 accueille jusqu'à 10 modules d'E/S TOR, analogiques ou PID pour piloter directement le process.

Intégration

Intégration et protocoles

Crimson réunit la configuration des protocoles, de l'enregistrement et de la sécurité dans un même outil.

Plus de 300 pilotes
Modbus RTU et TCP, BACnet/IP et MS/TP selon le modèle, et les protocoles des principaux automates.
OPC UA et MQTT
Serveur OPC UA intégré et connecteurs MQTT vers AWS, Azure et Google Cloud.
Réseau sécurisé
Routage, NAT, pare-feu et VPN IPsec, GRE ou OpenVPN sur les FlexEdge DA50 et DA70.
Modules sled

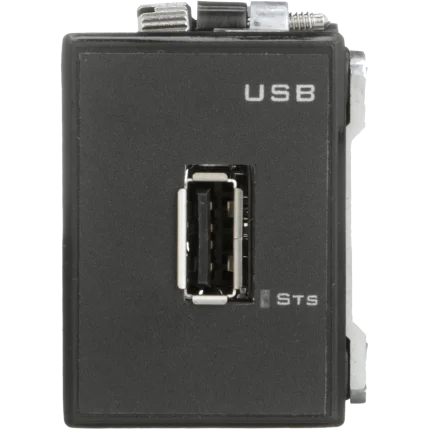

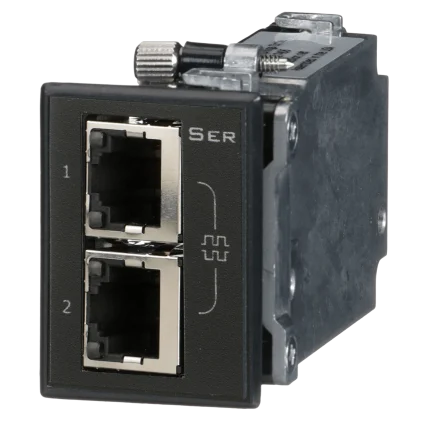

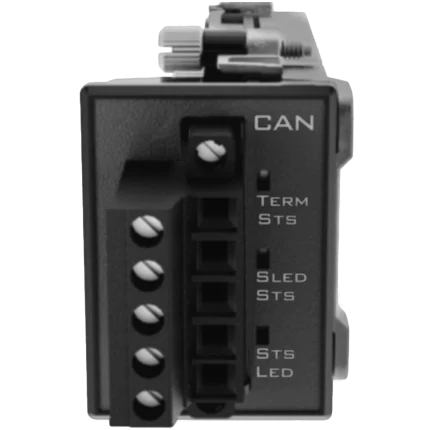

4G LTE Cat 4 double SIM avec GPS, Wi-Fi, 2 ports série isolés jusqu'à 5 000 Vrms, Ethernet, USB ou CAN.
La gamme en bref

Crimson : un logiciel, quatre formats

Tous les modèles se configurent avec Crimson, l'atelier logiciel de Red Lion, qui embarque plus de 300 pilotes de protocoles industriels : Modbus RTU et TCP, BACnet, automates des principales marques. On mappe les données d'un protocole vers un autre, puis on les publie en OPC UA ou en MQTT vers les clouds AWS, Azure ou Google Cloud.

Lire la suite

Les DA10D et DA30D sont des convertisseurs fixes. Les FlexEdge DA50 et DA70 sont modulaires : on y enfiche des sleds (4G LTE double SIM, Wi-Fi, ports série isolés, Ethernet, USB, CAN) et, sur le DA70, des modules d'E/S et de régulation PID.

Documentation technique

Fiches techniques des convertisseurs DA10D, DA30D et des passerelles FlexEdge, en anglais.

Documentations Red Lion

À voir aussi

Modules sled et modules d'E/S FlexEdge 8Modules enfichables pour les passerelles FlexEdge DA50 et DA70.
FAQ

Questions fréquentes

Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.

Quelle différence entre un DA10D et une FlexEdge DA50 ?

Le DA10D est un convertisseur compact à connectique fixe (1 Ethernet, 2 ports série), alimenté en 24 VDC et prévu pour -10 à +50 °C. La DA50 ajoute un second port Ethernet, un emplacement de module (4G, Wi-Fi, série ou Ethernet), routage, pare-feu et VPN, et fonctionne de -40 à +75 °C.

Quel logiciel pour configurer ces produits ?

Crimson, l'atelier de Red Lion, qui embarque plus de 300 pilotes de protocoles. On y déclare les équipements, les données à échanger, l'enregistrement et les connexions cloud.

Peut-on ajouter la 4G plus tard ?

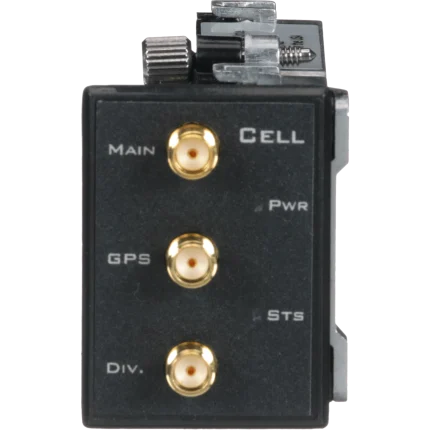

Oui sur les FlexEdge : il suffit d'ajouter un module sled 4G LTE Cat 4 double SIM avec GPS dans un emplacement libre.

Les passerelles gèrent-elles BACnet ?

Oui : BACnet/IP sur le DA10D, BACnet/IP et MS/TP sur le DA30D, parmi plus de 300 pilotes Crimson.

Combien de modules d'E/S sur un DA70 ?

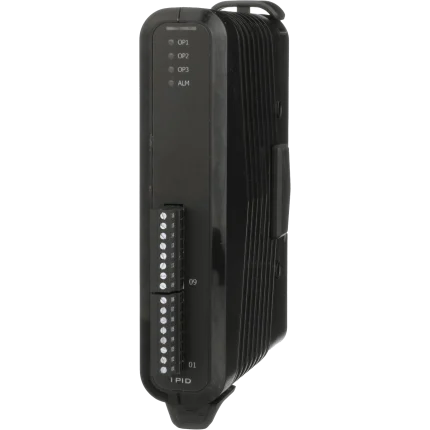

Jusqu'à 10 modules d'E/S ou de régulation PID, enfichables à chaud et alimentés par le DA70.
