ControlByWEB X-400 et X-600M : contrôleurs extensibles et modules X-11s à X-22s
Un contrôleur web sur rail DIN auquel on ajoute, module par module, relais, entrées numériques, entrées analogiques ou thermocouples. Le X-400 pilote jusqu'à 64 points d'E/S, le X-600M jusqu'à 1 024, avec logique intégrée, alertes e-mail et Modbus TCP.
- 13
- modèles au catalogue
- 64
- points d'E/S sur X-400
- 1 024
- points d'E/S sur X-600M
- +65,5 °C
- température max de fonctionnement (dès -40 °C)
ControlByWEB X-400- Modbus TCP
- SNMP v1 / v2c / v3
- MQTT
- HTTPS
- 1-Wire
- LTE-M (X-400C)
Quelle configuration pour quel besoin ?
Contrôleurs et modules d'extension
Choisissez un contrôleur X-400 ou X-600M, puis les modules d'extension adaptés à vos entrées et sorties. Nous vérifions avec vous le budget d'alimentation du bus.
Contrôleurs 7
Le cerveau du système : web, logique, alertes et protocoles réseau.

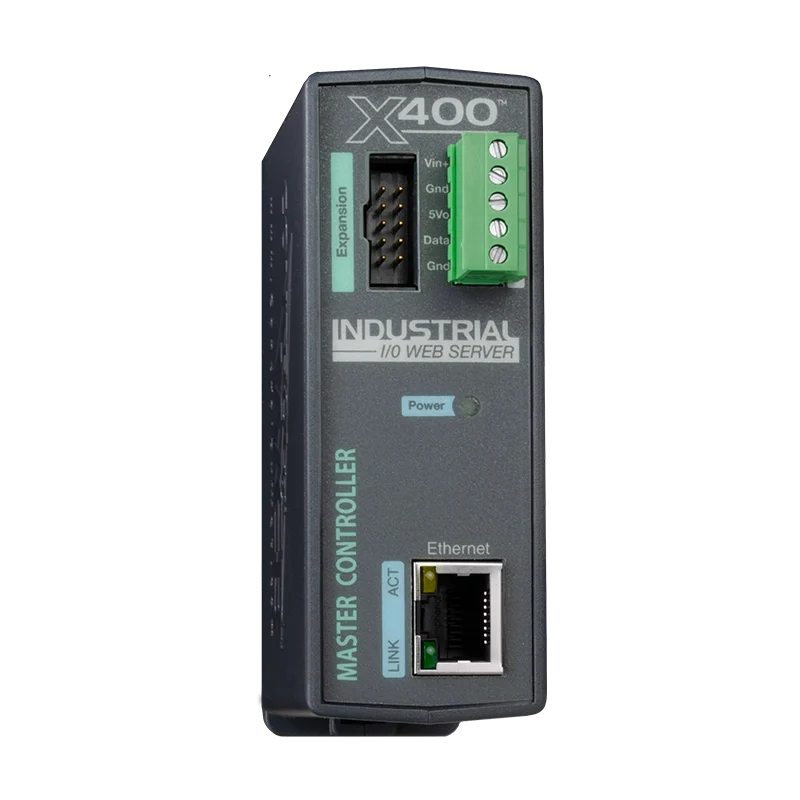

ControlByWEB X-400
Contrôleur programmable extensible 64 E/S, Modbus TCP

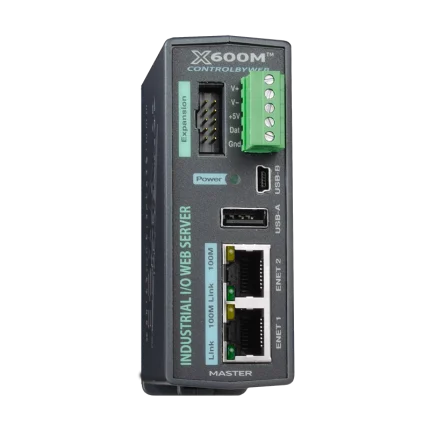

ControlByWEB X-600M
Contrôleur programmable industriel 1 024 E/S, Lua
ControlByWEB X-11s
Module d'extension 2 relais 20 A pour X-400 et X-600M
ControlByWEB X-15s
Module d'extension 8 entrées numériques pour X-400

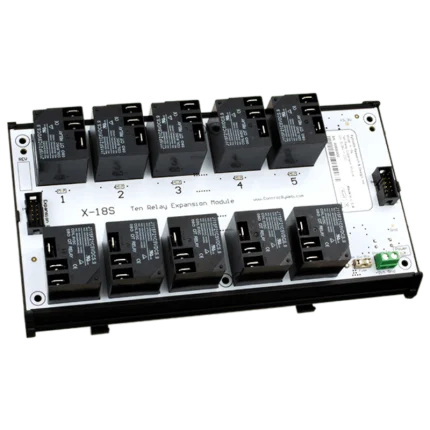

ControlByWEB X-18s
Module d'extension 10 relais 15 A pour X-400 et X-600M
ControlByWEB X-21s
Module d'extension 4 relais Form C pour X-400 et X-600M
Modules d'extension 6
Relais, entrées numériques, analogiques et thermocouples à ajouter au contrôleur.
ControlByWEB X-17s
Module d'extension 4 relais et 4 entrées numériques
ControlByWEB X-19s
Module d'extension 16 relais, 16 entrées et 4 analogiques
Aucun modèle ne correspond à ces critères.
X-400, X-400C ou X-600M : le comparatif
Les trois contrôleurs acceptent les mêmes modules d'extension X-11s à X-22s et les sondes 1-Wire ControlByWEB.
| Caractéristique | X-400-I | X-400C | X-600M |
|---|---|---|---|
| Capacité d'E/S | 32 modules, 64 points | 32 modules, 64 points | Jusqu'à 1 024 points, 64 modules en direct (128 au total) |
| Réseau | Ethernet 10/100 | Ethernet 10/100, Wi-Fi, cellulaire LTE-M | 2 x Ethernet 10/100, switch L2 intégré |
| Bus 1-Wire | 16 sondes, 180 m de câble cumulé | 16 sondes, 180 m de câble cumulé | 32 sondes DS18B20 |
| Protocoles | HTTP(S), XML, JSON, MQTT, Modbus TCP, SNMP v1/v2c/v3, SMTP | HTTP(S), XML, JSON, MQTT, Modbus TCP, SNMP v1/v2c/v3, SMTP | HTTP(S), XML, Modbus TCP, SMTP, Remote Services |
| Programmation | Task Builder, BASIC jusqu'à 4 Ko | Task Builder, BASIC jusqu'à 4 Ko | Logique graphique, planificateur, scripts Lua |
| Journalisation | Mémoire eMMC industrielle | Mémoire eMMC industrielle | 5 fichiers de 20 Mo, illimité sur clé USB |
| Alimentation | 9 à 28 V DC | 9 à 28 V DC | 9 à 28 V DC |
| Sortie d'alimentation du bus | 1,7 A max | 1,7 A max | 1,7 A max |
Faites glisser le tableau pour voir tous les modèles.
Communs : boîtier polycarbonate UL94 V0 de 35,7 x 98,5 x 78 mm, montage rail DIN ou mural, fonctionnement de -40 à +65,5 °C, horloge temps réel synchronisable en NTP. Au-delà de 1,7 A sur le bus, l'injecteur X-PINJECT réalimente les modules en aval. Source : fiches techniques ControlByWEB.
Cas d'usage
Local technique de bâtiment
Pompes, ventilation, éclairage commandés par relais, défauts et comptages remontés en Modbus TCP vers la GTB.
Site distant
Le X-400C bascule sur LTE-M si l'Ethernet tombe ; alertes e-mail et accès par ControlByWEB Cloud.
Surveillance thermique
Sondes 1-Wire en chambre froide ou en baie, thermocouples type K jusqu'à 1 250 °C pour les fours et process.
Petit process industriel
Entrées 4-20 mA, comptage d'impulsions jusqu'à 200 Hz et logique locale, avec historique sur clé USB pour le X-600M.
Intégration GTB, SCADA et cloud
Le contrôleur expose ses E/S sur des protocoles ouverts et agit seul grâce à sa logique embarquée.
- Modbus TCP
- Lecture et commande des E/S par un automate, un SCADA ou une GTB, sans passerelle.
- SNMP v1, v2c et v3
- Sur X-400 : supervision par les outils réseau, intégration dans un NMS existant.
- MQTT, XML et JSON
- Sur X-400 : publication vers une plateforme IoT et accès par API HTTP pour vos applications.
- Logique embarquée
- Task Builder et BASIC sur X-400, logique graphique et Lua sur X-600M : les automatismes tournent même sans réseau.
- ControlByWEB Cloud
- Accès distant sécurisé, tableaux de bord et gestion de flotte, sans ouverture de port sur le pare-feu.
Un automate web modulaire, sans logiciel propriétaire
Le contrôleur est le cerveau : serveur web, horloge, bus 1-Wire pour les sondes, logique programmable et protocoles réseau. Les modules se raccordent par une nappe qui transporte le RS-485 et l'alimentation, et le système grandit avec le site.
Lire la suite
Le X-400 gère 32 modules et 64 points avec Task Builder et BASIC ; le X-400C ajoute Wi-Fi et LTE-M en secours. Le X-600M monte à 1 024 points, avec deux ports Ethernet, journalisation sur USB et scripts Lua.

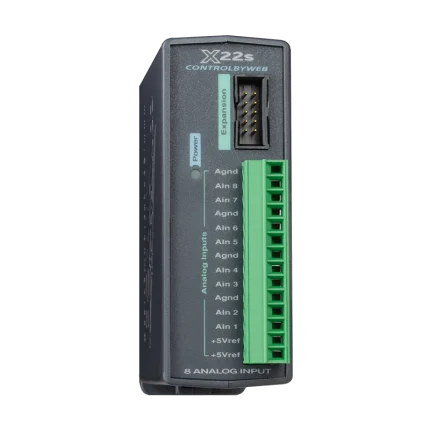

Les modules couvrent relais de 2,5 à 20 A, entrées numériques avec comptage (X-15s), entrées analogiques 16 ou 24 bits (X-16s, X-22s), thermocouples type K (X-13s) et un module mixte 16 relais, 16 entrées et 4 analogiques (X-19s).
Documentation technique
Manuels et fiches techniques du X-400, du X-600M et des modules X-11s à X-22s, en anglais.
Documentations ControlByWEBÀ voir aussi
Sondes et accessoires compatibles 8Câbles d'extension, injecteur d'alimentation, sondes 1-Wire et plateforme cloud pour compléter l'installation.
ControlByWEB EXPCBL
Câble d'extension nappe pour modules X-400 et X-600M
ControlByWEB X-PINJECT
Injecteur d'alimentation pour bus d'extension X-400

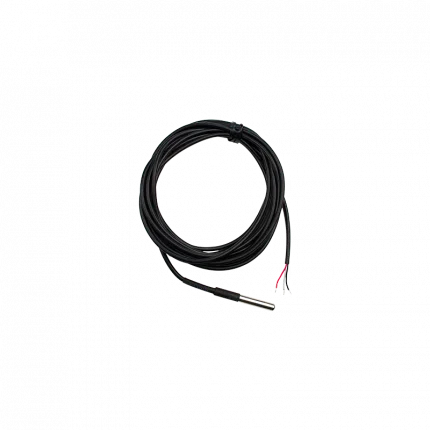

ControlByWEB X-DTS-SxC
Sonde de température 1-Wire inox étanche IP66
ControlByWEB X-DTHS-P
Sonde de température et humidité 1-Wire sur câble
ControlByWEB X-DTHS-WMX
Sonde murale température et humidité 1-Wire

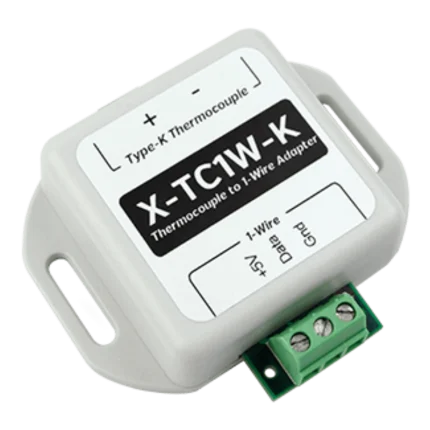

ControlByWEB X-TC1W-K
Adaptateur thermocouple type K vers bus 1-Wire
ControlByWEB X-KTC-B-24-72
Sonde thermocouple type K isolée PFA 1,83 m

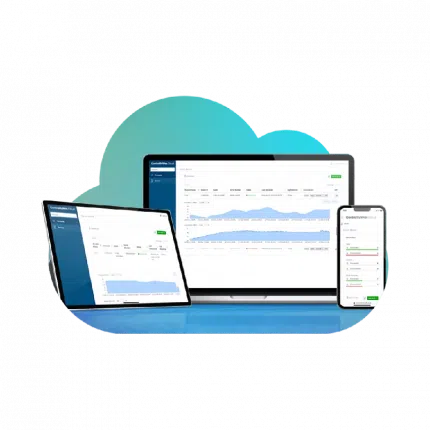

ControlByWEB Cloud
Plateforme cloud de supervision à distance multisite
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Combien d'entrées et sorties peut gérer le ControlByWEB X-400 ?
Jusqu'à 32 modules d'extension et 64 points d'E/S, plus 16 sondes 1-Wire de température ou d'humidité. Au-delà, le X-600M monte à 1 024 points d'E/S.
Quelle différence entre le X-400-I et le X-400C ?
Le X-400-I se raccorde en Ethernet. Le X-400C ajoute le Wi-Fi et un modem cellulaire LTE-M avec antenne SMA, qui sert de liaison de secours ou de liaison principale sur un site sans réseau.
Quelle différence entre le X-400 et le X-600M ?
Le X-600M gère jusqu'à 1 024 points d'E/S, dispose de deux ports Ethernet avec switch, d'un port USB pour l'historique et d'une programmation graphique ou en Lua. Le X-400 est plus compact en capacité mais ajoute SNMP et MQTT et existe en version cellulaire.
Faut-il savoir programmer ?
Non. Les tâches courantes (seuils, temporisations, plannings, alertes) se configurent dans le navigateur. Le BASIC sur X-400 et le Lua sur X-600M restent disponibles pour les cas avancés.
Comment alimenter les modules d'extension ?
Par la nappe d'extension, qui transporte la communication RS-485 et l'alimentation, dans la limite de 1,7 A. Pour davantage de modules, l'injecteur X-PINJECT réalimente le bus. Les X-18s et X-20s ont leur propre alimentation sur bornier.
Le X-400 s'intègre-t-il à une GTB ?
Oui, en Modbus TCP pour la lecture et la commande des E/S. Le X-400 publie aussi en SNMP et MQTT.
