ATOP EH2005 - Switch Ethernet industriel non manageable 5 ports avec fibre
- 4 ports RJ45 10/100BaseT(X) et 1 port fibre 100BaseFX, sans configuration
- Fibre multimode ST jusqu'à 2 km ou monomode SC jusqu'à 20 km
- Double entrée d'alimentation redondante 9 à 30 VDC, 5,4 W max
- Boîtier plastique 45 x 90 x 80 mm, rail DIN ou fixation murale, 0 à 60 °C
- Sécurité UL 60950-1 et EN 62368-1, CEM FCC Classe A et EN 61000-6-2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | UL / cUL |
| Variante | Fibre multimode ST (2 km) ou monomode SC (20 km) |
| Connecteur | RJ45 x 4, fibre ST (multimode) ou SC (monomode) x 1, bornier 3 points x 2 |
| Débit | 10/100 Mbit/s (RJ45), 100BaseFX (fibre) |
| Température de fonctionnement | 0 à 60 °C |
| Dimensions | 45 x 90 x 80 mm |
| Fibre | Multimode ST 2 km, Monomode SC 20 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch Ethernet fibre rail DIN ATOP EH2005 associe 4 ports RJ45 10/100 et 1 port fibre optique 100BaseFX dans un boîtier plastique compact. Il sert à prolonger un réseau d'automates, de compteurs ou de passerelles au-delà des 100 m du cuivre, par exemple entre deux bâtiments d'un même site ou entre un local technique et une sous-station.
Ce switch Ethernet industriel s'adresse aux intégrateurs GTB, aux électriciens et aux services techniques qui veulent une liaison fibre fiable sans paramétrage. Il fonctionne dès la mise sous tension, accepte deux alimentations continues redondantes et se pose sur rail DIN ou au mur, au plus près des équipements à raccorder.
Points forts de l'EH2005
- 4 ports RJ45 10/100BaseT(X) avec négociation automatique et croisement MDI/MDI-X
- 1 port fibre 100BaseFX : ST multimode jusqu'à 2 km ou SC monomode jusqu'à 20 km
- Deux entrées d'alimentation redondantes 9 à 30 VDC sur borniers 3 points au pas de 5,08 mm
- Consommation maximale de 5,4 W, courant d'entrée 0,60 A, protection contre l'inversion de polarité
- Protection contre les tempêtes de diffusion (broadcast storm) et priorisation 802.1Q/p
- Boîtier plastique haute résistance de 45 x 90 x 80 mm, rail DIN ou fixation murale
- Fonctionnement de 0 à 60 °C, altitude certifiée jusqu'à 4 000 m selon IEC 60068-2-13
- MTBF de 107 296 heures annoncé par le constructeur
Applications en bâtiment et sur site technique
- Campus tertiaire ou universitaire : relier en fibre l'armoire GTB d'un bâtiment annexe au réseau technique du bâtiment principal.
- Sous-stations de chauffage urbain et chaufferies : remonter les automates et compteurs d'énergie distants vers la supervision centrale.
- Sites logistiques et parkings : desservir un poste de contrôle d'accès ou un tableau de comptage situé à plusieurs centaines de mètres.
- Établissements de santé et collectivités : isoler galvaniquement une liaison entre bâtiments grâce à la fibre, insensible aux perturbations électromagnétiques.
- Industrie légère et stations de pompage : connecter un coffret de télégestion éloigné sans tirer de câble cuivre en extérieur.
Intégration et compatibilité
L'EH2005 est un switch de couche 2 transparent : il transporte tous les protocoles IP du bâtiment sans les modifier, qu'il s'agisse de BACnet/IP, de Modbus TCP, de KNXnet/IP, de SNMP ou de MQTT. Il convient donc aussi bien aux réseaux de GTB qu'aux réseaux de comptage et de vidéo à faible débit.
Il respecte les normes IEEE 802.3, 802.3u et 802.3x et prend en charge la priorisation 802.1Q/p, utile pour faire passer en priorité les trames critiques comme celles de PROFINET. La protection contre les tempêtes de diffusion écarte les paquets broadcast ou multicast au-delà d'un seuil, puis reprend leur transmission après environ 800 ms : un équipement défaillant ne sature pas tout le réseau technique.
Aucun logiciel ni configuration n'est nécessaire. Pour une surveillance SNMP ou une boucle redondante, on choisira plutôt un switch administrable. Côté fibre, l'EH2005 dialogue avec tout équipement 100BaseFX de même mode, par exemple les convertisseurs fibre du catalogue. Pour raccorder des équipements série RS-485 au même réseau, voir les serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EH2005FM001G (EH2005-Fm) | Fibre multimode, connecteur ST, 62,5/125 µm, 2 km max | Liaisons courtes à l'intérieur d'un site ou d'un bâtiment |
| 1P1EH2005FS001G (EH2005-Fs) | Fibre monomode, connecteur SC, 9/125 µm, 20 km max | Liaisons longues entre bâtiments ou sites distants |
Caractéristiques techniques
| Ports cuivre | 4 x 10/100BaseT(X), RJ45, auto MDI/MDI-X |
|---|---|
| Port fibre | 1 x 100BaseFX, ST multimode (EH2005-Fm) ou SC monomode (EH2005-Fs) |
| Distance fibre | 2 km max en multimode, 20 km max en monomode |
| Fibre multimode | 62,5/125 µm, longueur d'onde 1 270 à 1 360 nm, émission -19 à -14 dBm, sensibilité -34 dBm typique |
| Fibre monomode | 9/125 µm, longueur d'onde 1 263 à 1 360 nm, émission -15 à -8 dBm, sensibilité -32 dBm |
| Normes | IEEE 802.3, 802.3u, 802.3x, priorisation 802.1Q/p |
| Fonctions | Non administrable, protection contre les tempêtes de diffusion, full/half duplex |
| Alimentation | 9 à 30 VDC, deux entrées redondantes, borniers 3 points au pas de 5,08 mm |
| Courant et consommation | 0,60 A, 5,4 W max |
| Protection | Inversion de polarité |
| Voyants | P1, P2, ALM, liaison et activité sur chaque port |
| Température de fonctionnement | 0 à 60 °C |
| Stockage | -20 à 70 °C, 5 à 95 % HR |
| Altitude | 4 000 m selon IEC 60068-2-13 |
| Boîtier | Plastique haute résistance |
| Dimensions (L x H x P) | 45 x 90 x 80 mm |
| Montage | Rail DIN ou mural |
| MTBF | 107 296 heures |
| Sécurité | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 62368-1 |
| CEM | FCC Part 15 Classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Chocs et vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64 |
| Environnement | RoHS II |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- UL / cUL
- Variante
- Fibre multimode ST (2 km) ou monomode SC (20 km)
- Connecteur
- RJ45 x 4, fibre ST (multimode) ou SC (monomode) x 1, bornier 3 points x 2
- Débit
- 10/100 Mbit/s (RJ45), 100BaseFX (fibre)
- Température de fonctionnement
- 0 à 60 °C
- Dimensions
- 45 x 90 x 80 mm
- Fibre
- Multimode ST 2 km, Monomode SC 20 km
Contenu et accessoires compatibles
Le switch est livré avec deux borniers d'alimentation et un guide d'installation rapide.
En option, ATOP propose l'adaptateur secteur UNE315-1212 (100 à 240 VAC vers 12 VDC 1,25 A, prise européenne, sortie en Y pour alimenter les deux entrées). En armoire, une alimentation rail DIN 24 VDC convient également : voir nos alimentations et l'ensemble des produits ATOP.
Documentation
Questions fréquentes
Quelle distance peut-on couvrir avec la liaison fibre de l'EH2005 ?
ATOP annonce une distance typique maximale de 2 km pour la version multimode EH2005-Fm (fibre 62,5/125 µm, connecteur ST) et de 20 km pour la version monomode EH2005-Fs (fibre 9/125 µm, connecteur SC). Le choix dépend donc de la fibre déjà posée entre les bâtiments ou de la distance à franchir.
Faut-il configurer le switch avant de le mettre en service ?
Non. L'EH2005 est un switch non manageable : il n'a ni interface web ni adresse IP. Il suffit de l'alimenter et de raccorder les câbles. La négociation de vitesse, le mode duplex et le croisement MDI/MDI-X sont automatiques sur les ports RJ45.
Comment fonctionne la redondance d'alimentation ?
Le switch possède deux borniers d'alimentation indépendants, acceptant chacun de 9 à 30 VDC. Les deux sources peuvent être raccordées en même temps : si l'une tombe, l'autre prend le relais sans coupure. Des voyants P1 et P2 indiquent la présence de chaque entrée et un voyant ALM s'allume quand une seule entrée est active.
Quelle différence entre l'EH2005 et l'EH2305 ?
Les deux switchs offrent 4 ports RJ45 et 1 port fibre. L'EH2005 est la version en boîtier plastique, économique, prévue pour une plage de 0 à 60 °C. L'EH2305 adopte un boîtier métallique, plus adapté aux environnements industriels sévères. Pour une armoire de GTB en local technique tempéré, l'EH2005 suffit généralement.

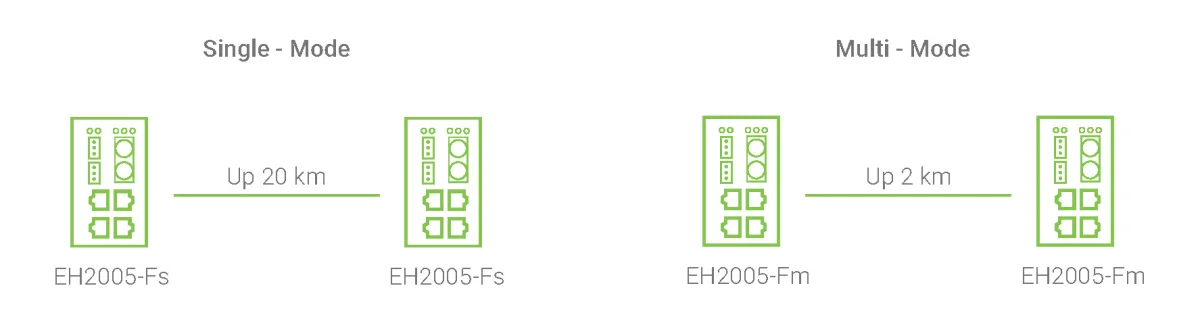

Peut-on relier deux EH2005 par la fibre ?
Oui, à condition d'utiliser deux modèles de même type de fibre : deux EH2005-Fm en multimode ou deux EH2005-Fs en monomode. Le port fibre fonctionne en 100BaseFX, il peut aussi dialoguer avec un autre switch ou convertisseur fibre 100 Mbit/s de même mode et de même longueur d'onde.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour l'EH2005
Indiquez le type de fibre, le nombre de switchs et l'architecture de votre réseau technique : nous vous répondons sous 24 h ouvrées avec un conseil adapté. Les tarifs sont établis selon les quantités et le projet.
