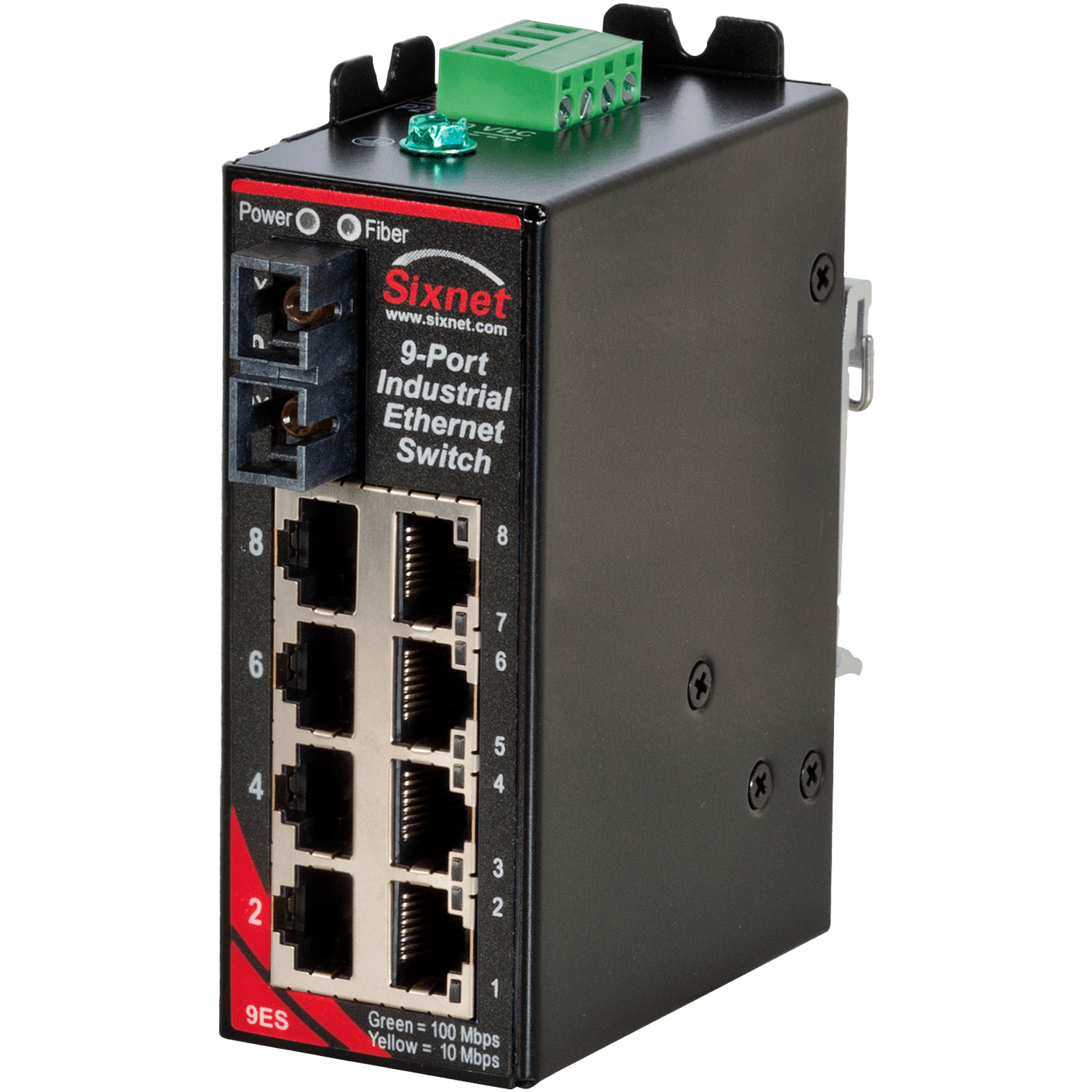

Red Lion Sixnet SLX-9ES - Switch industriel non manageable 9 ports avec fibre
- 8 ports RJ45 10/100Base-TX et 1 port fibre 100BaseFX SC ou ST
- Fibre multimode 4 km ou monomode 20 km et 60 km
- Non manageable, prêt à l’emploi, MDI/MDIX automatique
- Double entrée 10 à 30 VDC, 5 W typique, boîtier aluminium IP40
- UL/cUL, Classe I Division 2, ATEX zone 2, agrément ABS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Fibre multimode 4 km, monomode 20 ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST |
| Fibre | Multimode 4 km, monomode 20 km ou 60 km |
| Température de fonctionnement | -40 à 85 °C (75 °C max annoncé par HMS pour les versions 60 km) |
| Garantie | 5 ans |
| Ports | Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Ethernet industriel non manageable 9 ports Red Lion Sixnet SLX-9ES combine huit ports cuivre 10/100Base-TX et un port fibre 100BaseFX dans un boîtier aluminium pour rail DIN. Six références couvrent la fibre multimode 4 km et monomode 20 ou 60 km, avec connecteurs SC ou ST.
Il répond à un besoin fréquent en bâtiment : raccorder une armoire éloignée au réseau principal par une seule fibre, puis distribuer huit équipements en cuivre sans aucune configuration. Le montage prend quelques minutes, et la plage de -40 à 85 °C autorise les locaux non chauffés. Comparez avec nos autres switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-9ES
- 8 ports RJ45 10/100Base-TX blindés et 1 port fibre 100BaseFX en full duplex
- Fibre multimode 4 km ou monomode 20 km et 60 km, connecteur SC ou ST
- Prêt à l'emploi : vitesse, duplex, MDI/MDIX et polarité automatiques
- Commutation store-and-forward, bande passante mémoire 3,2 Gbit/s, 1 024 adresses MAC
- Isolation Ethernet 1 500 VRMS pendant 1 minute
- Double entrée 10 à 30 VDC, 5 W typique
- Boîtier aluminium IP40, MTBF supérieur à 1 million d'heures
- UL/cUL, Classe I Division 2, ATEX zone 2 et agrément marine ABS
Applications en bâtiment et sur site technique
- Desserte d'un bâtiment annexe (gymnase, atelier, local de stockage) depuis le réseau GTB principal
- Chaufferie, sous-station ou local de pompage éloigné, raccordé par une fibre monomode
- Armoire de comptage énergétique regroupant compteurs, centrales de mesure et passerelles
- Parkings, contrôle d'accès et caméras IP en périphérie de site
- Sites des collectivités et du traitement de l'eau, exposés à de larges écarts de température
Intégration et compatibilité
Le SLX-9ES est transparent pour tous les protocoles Ethernet : BACnet/IP, Modbus TCP, MQTT, KNXnet/IP, SNMP ou flux vidéo traversent le switch sans réglage. Conforme IEEE 802.3, 802.3u et 802.3x, il gère le full duplex avec contrôle de flux, ce qui évite les collisions même avec des équipements anciens à 10 Mbit/s.
Faute d'administration, il ne propose ni VLAN, ni SNMP, ni anneau redondant. Si le site exige une supervision ou une redondance, orientez-vous vers un modèle manageable. Pour convertir une autre liaison cuivre en fibre, voir nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SLX-9ES-2SC | 8 RJ45 + 1 fibre multimode SC, 4 km | Liaison fibre courte sur un même site |
| SLX-9ES-2ST | 8 RJ45 + 1 fibre multimode ST, 4 km | Rénovation sur fibre multimode ST existante |
| SLX-9ES-3SC | 8 RJ45 + 1 fibre monomode SC, 20 km | Bâtiment annexe ou site éloigné |
| SLX-9ES-3SCL | 8 RJ45 + 1 fibre monomode SC, 60 km | Site distant, longue distance |
| SLX-9ES-3ST | 8 RJ45 + 1 fibre monomode ST, 20 km | Site éloigné, connectique ST |
| SLX-9ES-3STL | 8 RJ45 + 1 fibre monomode ST, 60 km | Site distant, connectique ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non manageable |
| Ports cuivre | 8 x RJ45 10/100Base-TX blindés |
| Port fibre | 1 x 100BaseFX full duplex, SC ou ST, 1 300 nm |
| Portée fibre | 4 km multimode 50 ou 62,5/125 µm ; 20 km ou 60 km monomode 9 ou 10/125 µm |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs plus le temps de trame à 100 Mbit/s, 16 µs à 10 Mbit/s |
| Normes IEEE | 802.3, 802.3u, 802.3x |
| Isolation Ethernet | 1 500 VRMS pendant 1 minute |
| Alimentation | Double entrée 10 à 30 VDC |
| Consommation typique | 5 W (tous ports actifs à 100 Mbit/s) |
| Protection transitoires | 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 85 °C avec démarrage à froid à -40 °C (fiche technique) ; la fiche produit HMS des versions 60 km indique 75 °C maximum |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | Jusqu'à 9 144 m (30 000 pieds) |
| Vibrations et chocs | IEC 60068-2-6 |
| Indice de protection | IP40, boîtier aluminium |
| Dimensions (H x L x P) | 114,3 x 38,1 x 96,3 mm |
| Poids | 230 g |
| Montage | Rail DIN ou fixation directe sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6, CE |
| Zones dangereuses | Classe I Division 2 (ANSI/ISA 12.12.01, CSA C22.2/213), ATEX zone 2 catégorie 3 (EN 60079-15) |
| Sécurité oculaire (fibre) | IEC 60825-1 classe 1, FDA 21 CFR 1040.10 et 1040.11 |
| MTBF | Plus de 1 million d'heures |
| Garantie | 5 ans (fiche produit HMS) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Fibre multimode 4 km, monomode 20 ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST
- Fibre
- Multimode 4 km, monomode 20 km ou 60 km
- Température de fonctionnement
- -40 à 85 °C (75 °C max annoncé par HMS pour les versions 60 km)
- Garantie
- 5 ans
- Ports
- Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km
Contenu et accessoires compatibles
Le switch est livré avec son support rail DIN. Le constructeur propose l'alimentation ET-PS-024-02 (AC vers 24 VDC, 2 A) et le parafoudre Ethernet double port SP-ETH-2. D'autres modèles sont disponibles parmi nos alimentations rail DIN.
Documentation
Questions fréquentes
Le SLX-9ES nécessite-t-il une configuration ?
Non. C'est un switch non manageable prêt à l'emploi : vitesse, duplex, croisement MDI/MDIX et polarité sont détectés automatiquement dès la mise sous tension.
Quelle version choisir pour relier deux bâtiments ?
En dessous de 4 km sur fibre multimode existante, les versions 2SC ou 2ST suffisent. Au-delà, ou sur fibre monomode, prenez une version 3 (20 km) ou 3SCL/3STL (60 km). Le suffixe SC ou ST doit correspondre aux jarretières en place.
Quelle différence avec le SLX-8MS ?
Le SLX-9ES n'est pas administrable : pas de VLAN, de SNMP ni d'anneau redondant, mais une mise en service immédiate. Le SLX-8MS est manageable et propose deux ou quatre ports fibre, utiles pour un anneau optique.
Peut-on surveiller son alimentation ?
Le switch dispose de deux entrées 10 à 30 VDC redondantes et de voyants qui signalent la liaison et l'activité des ports Ethernet. Il ne remonte pas d'information par le réseau, faute d'administration.
Demander un devis pour le SLX-9ES
Précisez la distance, le type de fibre et le connecteur en place : nous vous répondons sous 24 h ouvrées avec la version adaptée. Les tarifs sont établis selon les quantités et les accessoires associés.
