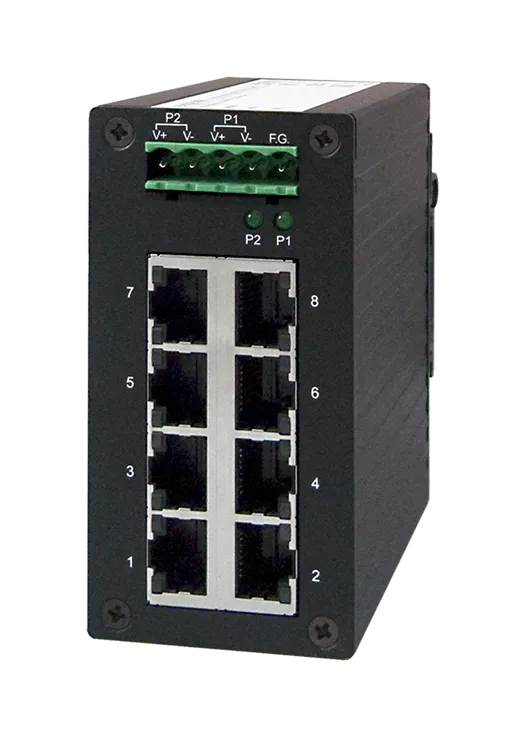

ATOP EHG2308 - Switch Ethernet industriel non manageable 8 ports Gigabit
- 8 ports RJ45 Gigabit 10/100/1000 Mbit/s, auto MDI/MDI-X
- Double entrée d’alimentation redondante 9 à 48 VDC, environ 4 W max
- Boîtier aluminium IP50 (EHG2308) ou plastique IP40 (EHG2008)
- Montage rail DIN ou mural, 45,2 x 90 mm de façade
- Priorisation PROFINET 802.1p, sécurité UL, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur), IP50 à IP54 |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Gigabit, Non administrable |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 8 x RJ45 10/100/1000 Mbit/s |
| Température de fonctionnement | -10 à 70 °C (EHG2308), 0 à 60 °C (EHG2008) |
| Boîtier | Métal (EHG2308), Plastique (EHG2008) |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch Gigabit industriel 8 ports ATOP EHG2308 apporte huit ports RJ45 10/100/1000 Mbit/s dans un boîtier compact pour rail DIN ou fixation murale. Il existe en aluminium IP50 (EHG2308) et en plastique IP40 (EHG2008), avec les mêmes ports et la même alimentation redondante.
Pensé pour les armoires électriques et les locaux techniques, il ne demande aucun paramétrage. Les intégrateurs GTB et les services techniques l'emploient pour fédérer automates, compteurs IP, caméras et postes de supervision avec un débit Gigabit sur chaque port. Il complète l'offre de switchs Ethernet industriels de la gamme ATOP.
Points forts du EHG2308
- 8 ports RJ45 10/100/1000 Mbit/s, full ou half duplex, auto MDI/MDI-X
- Trames jumbo jusqu'à 9 216 octets sur l'EHG2308
- Double entrée DC redondante de 9 à 48 V avec protection contre l'inversion de polarité
- Consommation de 4,05 W max (EHG2308) ou 4 W max (EHG2008)
- Aluminium IP50, -10 à 70 °C et altitude certifiée 4 000 m (EHG2308)

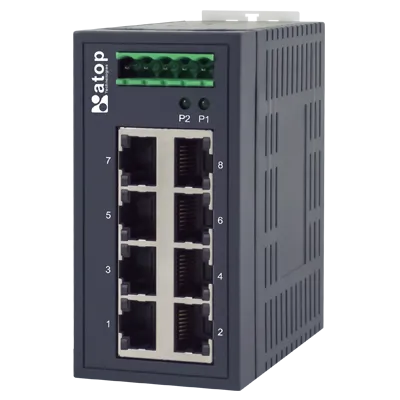

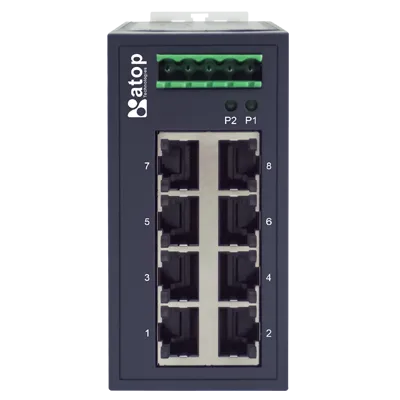

- Plastique IP40, 0 à 60 °C et 150 g max (EHG2008)
- Priorisation PROFINET selon 802.1p, même sans administration
- MTBF de 53,9 ans (EHG2308) et 49,6 ans (EHG2008) à 25 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB d'immeuble de bureaux : raccordement de l'automate, de la passerelle BACnet et du poste de supervision en Gigabit
- Locaux techniques d'hôpital ou d'université : distribution réseau des équipements CVC et des compteurs d'énergie
- Entrepôt logistique : îlot réseau pour caméras IP, lecteurs et terminaux, en montage mural
- Ligne de production : réseau PROFINET de cellule avec priorité donnée aux trames temps réel
- Site de collectivité (station d'épuration, piscine) : armoire de télégestion dans un local non chauffé avec la version aluminium
Intégration et compatibilité
Tous les protocoles IP traversent le switch sans traitement : BACnet/IP, Modbus TCP, MQTT, SNMP, OPC UA, flux vidéo RTSP. L'EHG2308 lit le champ de priorité du tag VLAN et fait passer les trames critiques en premier, ce qui réduit la latence des commandes PROFINET en cas de saturation.
Il s'utilise en périphérie d'un réseau administré, derrière un switch manageable ou un routeur. Il se combine avec les passerelles Modbus ATOP pour raccorder des équipements série, et se monte au mur avec le kit aluminium proposé en option.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG23080001G (EHG2308) | Boîtier aluminium IP50, -10 à 70 °C, 45,2 x 90 x 78 mm, 255 g | Armoires industrielles, locaux non chauffés, sites en altitude |
| 1P1EHG20080001G (EHG2008) | Boîtier plastique IP40, 0 à 60 °C, 45,2 x 90 x 83 mm, 150 g max | Armoires de bâtiments tertiaires en local tempéré |
Caractéristiques techniques
| Ports | 8 x RJ45 10/100/1000BaseT(X), auto-négociation, auto MDI/MDI-X |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x |
| Commutation | Store-and-Forward (EHG2008) |
| Trames jumbo | Jusqu'à 9 216 octets (EHG2308) |
| Priorisation | 802.1p, trames PROFINET |
| Alimentation | Double entrée redondante 9 à 48 VDC, bornier 5 points |
| Courant et consommation | 0,45 A, 4,05 W max (EHG2308) ; 4 W max (EHG2008) |
| Protection | Inversion de polarité |
| Boîtier | Aluminium IP50 (EHG2308), plastique IP40 (EHG2008) |
| Dimensions (L x H x P) | 45,2 x 90 x 78 mm (EHG2308), 45,2 x 90 x 83 mm (EHG2008) |
| Poids | 255 g (EHG2308), 150 g max (EHG2008) |
| Montage | Rail DIN, mural en option |
| Température de fonctionnement | -10 à 70 °C (EHG2308), 0 à 60 °C (EHG2008) |
| Température de stockage | -40 à 85 °C (EHG2308), -20 à 70 °C (EHG2008) |
| Humidité | 5 à 95 % HR sans condensation |
| Altitude | Certifié 4 000 m selon IEC 60068-2-13 (EHG2308) |
| Sécurité électrique | UL 60950-1, CSA C22.2 n° 60950-1, CB IEC 60950-1 et 62368-1 (EHG2308) ; UL/IEC 60950-1 et 62368-1 (EHG2008) |
| CEM | FCC Part 15 classe A, EN 55032 classe A, EN 55024, EN 61000-3-2, EN 61000-3-3 |
| MTBF à 25 °C | 472 360 h (EHG2308), 434 684 h (EHG2008) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur), IP50 à IP54
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Gigabit
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 8 x RJ45 10/100/1000 Mbit/s
- Température de fonctionnement
- -10 à 70 °C (EHG2308), 0 à 60 °C (EHG2008)
- Boîtier
- Métal (EHG2308), Plastique (EHG2008)
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette gamme :
- Kit de fixation murale en aluminium (EHG2308)
- Adaptateur secteur UNE315-1212 : 100-240 VAC vers 12 VDC 1,25 A, fiche européenne, sortie de type Y
- Alimentation 24 VDC sur rail DIN, à choisir parmi nos alimentations rail DIN
Documentation
Questions fréquentes
Métal ou plastique : quelle version choisir ?
L'EHG2308 en aluminium est plus robuste : IP50, fonctionnement de -10 à 70 °C, certification d'altitude jusqu'à 4 000 m. L'EHG2008 en plastique est plus léger (150 g max), IP40, et fonctionne de 0 à 60 °C : il convient aux armoires de locaux tempérés. Les ports, l'alimentation et les fonctions réseau sont identiques.
Faut-il configurer ce switch ?
Non. Il est non manageable (unmanaged) : il n'a pas d'interface web ni d'adresse IP. Les ports négocient seuls leur vitesse et leur mode duplex, et l'auto MDI/MDI-X accepte tous les câbles.
Quelle alimentation prévoir ?
Une source continue de 9 à 48 V. Deux entrées sont disponibles sur un bornier débrochable 5 points pour la redondance. Hors armoire, ATOP propose un adaptateur secteur 12 VDC avec fiche européenne et sortie de type Y (UNE315-1212).
Quelle différence avec l'ATOP EH2308 ?
L'EH2308 offre aussi 8 ports, mais en Fast Ethernet 10/100 Mbit/s. L'EHG2308 passe tous ses ports en Gigabit et accepte les trames jumbo jusqu'à 9 216 octets : il est préférable pour les caméras IP, les postes de supervision ou les liaisons vers le cœur de réseau.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le EHG2308
Précisez la version (métal ou plastique) et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut valider avec vous l'alimentation, le montage et le choix entre Fast Ethernet et Gigabit.
