ORing IES-1000 - Switch Ethernet industriel non manageable rail DIN
- De 5 à 24 ports RJ45 10/100, versions avec 2 cages SFP 100 Mbit/s ou 2 ports combo Gigabit
- Formats mini, slim (26,1 mm) et standard, montage rail DIN ou mural
- Double entrée 12 à 48 VDC redondante sur la plupart des modèles
- Relais d'alarme 1 A sous 24 VDC sur défaut d'alimentation (modèles slim, 16 et 24 ports)
- Boîtier métal IP30, jusqu'à -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports, 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | IES-1050 : 5 ports ; IES-1050A : 5 ports slim ; IES-150B : 5 ports mini ; IES-180B : 8 ports mini ; IES-1080A : 8 ports slim ; IES-1160 : 16 ports ; IES-1142P : 14 ports + 2 SFP ; IES-1162GC |
| Connecteur | RJ45, cages SFP (IES-1142P, IES-1162GC), bornier d'alimentation et de relais |
| Débit | 10/100 Mbit/s ; 2 ports combo 10/100/1000 ou SFP 1000Base-X sur l'IES-1162GC |
| Relais d'alarme | 1 A sous 24 VDC (IES-1050A, IES-1080A, IES-1160, IES-1162GC, IES-1240) |
| Température de fonctionnement | -40 à +75 °C (IES-1050A, IES-150B, IES-180B, IES-1080A, IES-1160) ; -40 à +70 °C (IES-1142P, IES-1162GC, IES-1240) ; -10 à +60 °C (IES-1050) |
| Modèle | IES-1050 : 5 ports FE, IES-1050A : 5 ports FE, format slim, IES-150B : 5 ports FE, format mini, IES-180B : 8 ports FE, format mini, IES-1080A : 8 ports FE, format slim, IES-1160 : 16 ports FE, IES-1142P : 14 FE + 2 SFP 100M, IES-1162GC : 16 FE + 2 combo Gigabit, IES-1240 : 24 ports FE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La série ORing IES-1000 regroupe des switchs Ethernet industriels non manageables pour rail DIN, de 5 à 24 ports Fast Ethernet 10/100 Mbit/s, en formats mini, slim ou standard. La plupart reçoivent une double alimentation 12 à 48 VDC redondante et un relais d'alarme qui signale la perte d'une source.
Pensés pour les armoires techniques, ils conviennent aux intégrateurs GTB, aux bureaux d'études et aux exploitants qui veulent un réseau de terrain fiable, sans paramétrage, entre automates, compteurs, passerelles et postes de supervision. Consultez tous nos switchs Ethernet industriels et la gamme ORing.
Points forts de la série IES-1000
- De 5 à 24 ports RJ45 10/100 Mbit/s, Auto MDI/MDI-X, commutation store-and-forward
- IES-1142P : 14 ports et 2 cages SFP 100Base-FX ; IES-1162GC : 16 ports et 2 ports combo Gigabit (RJ45 ou SFP 1000Base-X)
- Double entrée 12 à 48 VDC redondante (12 à 48 VDC ou 24 VAC sur l'IES-150B)
- Relais d'alarme 1 A sous 24 VDC sur les IES-1050A, IES-1080A, IES-1160, IES-1162GC et IES-1240
- Format slim de 26,1 mm de large (IES-1050A, IES-1080A) et format mini de 95 mm de haut (IES-150B, IES-180B)
- Boîtier métal IP30, rail DIN et fixation murale, de -40 à +75 °C selon les modèles
- Garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Armoire GTB d'immeuble de bureaux : un IES-1080A slim relie automates CVC, compteurs et passerelle BACnet/IP, son relais signale la perte d'une alimentation à la supervision.
- Local technique d'hôpital ou de campus d'enseignement : IES-1160 ou IES-1240 pour regrouper jusqu'à 24 équipements Ethernet d'un niveau dans une seule armoire.
- Plateforme logistique : IES-1162GC pour raccorder 16 équipements de terrain et remonter vers le cœur de réseau par une liaison Gigabit cuivre ou fibre.
- Coffret de comptage ou poste de livraison : IES-150B ou IES-180B au format mini, alimentés en 24 VAC ou 12 à 48 VDC, dans un coffret peu profond.
Intégration et compatibilité
Les switchs IES-1000 respectent IEEE 802.3, 802.3u et 802.3x, ainsi que 802.3ab et 802.3z pour les ports Gigabit de l'IES-1162GC. Ils transportent sans réglage tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, KNXnet/IP, MQTT, flux des caméras IP ou des contrôleurs d'accès.
Aucune configuration logicielle n'est nécessaire. Sur les modèles slim, des micro-interrupteurs activent l'alarme sur défaut de chaque entrée d'alimentation. Le contact de relais se raccorde à une entrée TOR d'automate ou de module d'E/S pour faire remonter le défaut en GTB. Les cages SFP acceptent les modules SFP ORing SFP100 (IES-1142P) ou SFP1G (ports combo de l'IES-1162GC).
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-1050 | 5 ports, entrée simple 9 à 30 VDC, 87,6 x 23,75 x 102,2 mm, -10 à +60 °C | Local tempéré, petit besoin de ports |

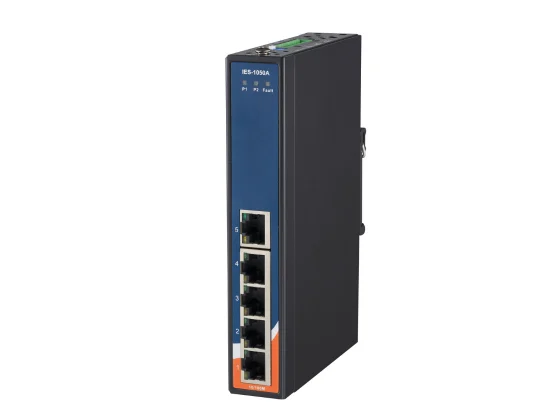

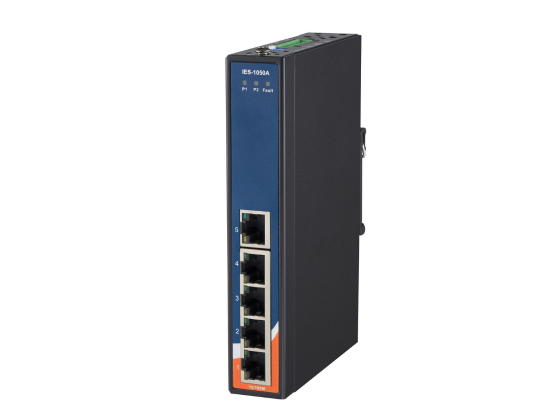

| IES-1050A | 5 ports, slim 26,1 mm, double entrée DC, relais d'alarme, -40 à +75 °C | Armoire GTB étroite avec surveillance de l'alimentation |
| IES-150B | 5 ports, mini 26,1 x 70 x 95 mm, 12 à 48 VDC ou 24 VAC | Coffret peu profond, alimentation 24 VAC disponible |

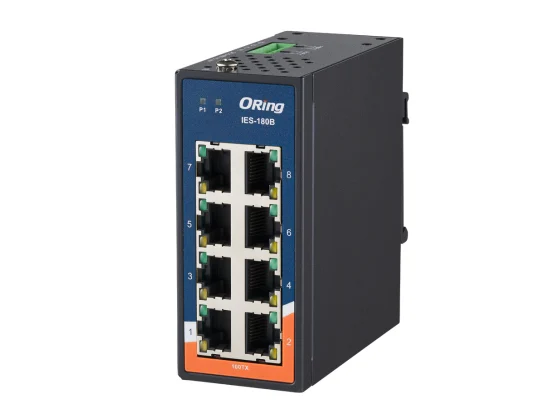

| IES-180B | 8 ports, mini 41 x 90 x 95 mm, double entrée 12 à 48 VDC | Coffret compact avec 6 à 8 équipements |
| IES-1080A | 8 ports, slim 26,1 mm, double entrée DC, relais d'alarme | Armoire CVC ou tableau de comptage |

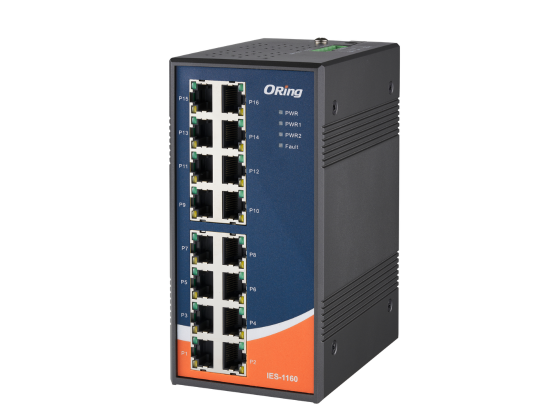

| IES-1160 | 16 ports, relais d'alarme, -40 à +75 °C | Local technique d'étage |
| IES-1142P | 14 ports et 2 cages SFP 100Base-FX | Armoire reliée en fibre au reste du site |

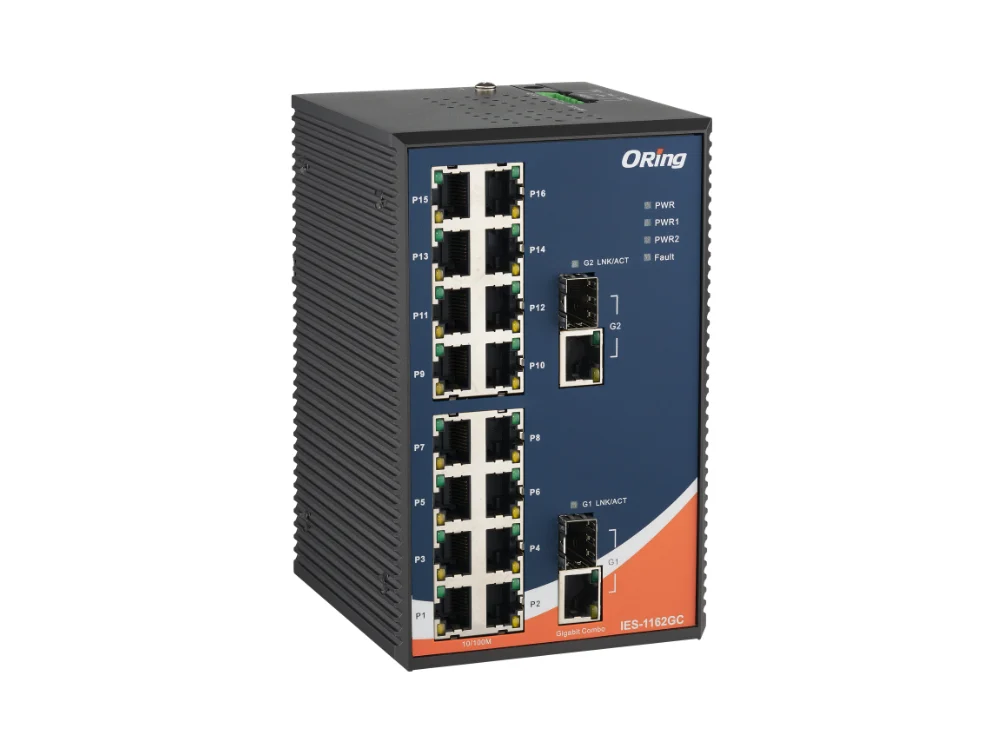

| IES-1162GC | 16 ports 10/100 et 2 ports combo Gigabit RJ45 ou SFP | Concentration de terrain avec dorsale Gigabit |
| IES-1240 | 24 ports, relais d'alarme, -40 à +70 °C | Forte densité d'équipements dans une armoire |
Caractéristiques techniques
| Ports | RJ45 10/100Base-T(X) : 5 (IES-1050, IES-1050A, IES-150B), 8 (IES-180B, IES-1080A), 14 (IES-1142P), 16 (IES-1160, IES-1162GC), 24 (IES-1240) |
|---|---|
| Ports complémentaires | IES-1142P : 2 cages SFP 100Base-FX ; IES-1162GC : 2 ports combo 10/100/1000Base-T(X) ou SFP 1000Base-X |
| Normes | IEEE 802.3, 802.3u, 802.3x ; 802.3ab et 802.3z (IES-1162GC) |
| Commutation | Store-and-forward ; table MAC 1K (IES-150B, IES-180B, IES-1080A), 4K (IES-1142P), 8K (IES-1160, IES-1162GC, IES-1240) |
| Bande passante | 1 Gbit/s (IES-150B, IES-180B), 1,6 Gbit/s (IES-1080A), 3,2 Gbit/s (IES-1160), 4,8 Gbit/s (IES-1240), 7,2 Gbit/s (IES-1162GC) |
| Alimentation | Double entrée 12 à 48 VDC (bornier 4 ou 6 points) ; IES-150B : 12 à 48 VDC ou 24 VAC ; IES-1050 : entrée simple 9 à 30 VDC |
| Consommation typique | Moins de 2 W (IES-1050A), 3 W (IES-1050, IES-150B), moins de 3,7 W (IES-1080A), 4 W (IES-180B), 9 W (IES-1162GC), 9,6 W (IES-1240), 10 W (IES-1142P), 15 W (IES-1160) |
| Relais d'alarme | 1 A sous 24 VDC (IES-1050A, IES-1080A, IES-1160, IES-1162GC, IES-1240) |
| Protections | Surintensité et inversion de polarité |
| Boîtier | IP30 métal, rail DIN et fixation murale ; rail DIN uniquement pour l'IES-1142P, rail DIN ou panneau pour l'IES-1050 |
| Dimensions (L x P x H) | 26,1 x 94,9 x 144,3 mm (IES-1050A, IES-1080A) ; 26,1 x 70 x 95 mm (IES-150B) ; 41 x 90 x 95 mm (IES-180B) ; 74,3 x 107,5 x 153,6 mm (IES-1160) ; 74 x 140 x 170 mm (IES-1142P) ; 96,4 x 108,5 x 154 mm (IES-1162GC, IES-1240) |
| Poids | De 205 g (IES-150B) à 1 120 g (IES-1142P) |
| Température de fonctionnement | -40 à +75 °C (IES-1050A, IES-150B, IES-180B, IES-1080A, IES-1160) ; -40 à +70 °C (IES-1142P, IES-1162GC, IES-1240) ; -10 à +60 °C (IES-1050) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité | EN 62368-1 et UL 61010-1 (IES-1160, IES-150B) ; IEC/UL 60950-1 (IES-1080A) ; EN 60950-1 (IES-1050, IES-1050A, IES-180B, IES-1142P, IES-1162GC, IES-1240) |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31 ou 2-32, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports, 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- IES-1050 : 5 ports ; IES-1050A : 5 ports slim ; IES-150B : 5 ports mini ; IES-180B : 8 ports mini ; IES-1080A : 8 ports slim ; IES-1160 : 16 ports ; IES-1142P : 14 ports + 2 SFP ; IES-1162GC
- Connecteur
- RJ45, cages SFP (IES-1142P, IES-1162GC), bornier d'alimentation et de relais
- Débit
- 10/100 Mbit/s ; 2 ports combo 10/100/1000 ou SFP 1000Base-X sur l'IES-1162GC
- Relais d'alarme
- 1 A sous 24 VDC (IES-1050A, IES-1080A, IES-1160, IES-1162GC, IES-1240)
- Température de fonctionnement
- -40 à +75 °C (IES-1050A, IES-150B, IES-180B, IES-1080A, IES-1160) ; -40 à +70 °C (IES-1142P, IES-1162GC, IES-1240) ; -10 à +60 °C (IES-1050)
- Modèle
- IES-1050 : 5 ports FE, IES-1050A : 5 ports FE, format slim, IES-150B : 5 ports FE, format mini, IES-180B : 8 ports FE, format mini, IES-1080A : 8 ports FE, format slim, IES-1160 : 16 ports FE, IES-1142P : 14 FE + 2 SFP 100M, IES-1162GC : 16 FE + 2 combo Gigabit, IES-1240 : 24 ports FE
Contenu et accessoires compatibles
Selon le modèle, le switch est livré avec kit rail DIN, kit de fixation murale et guide d'installation rapide. Accessoires conseillés : alimentations rail DIN 24 VDC, adaptateur secteur ORing PAE-121000 12 VDC pour les modèles mini, modules SFP100 ou SFP1G pour l'IES-1142P et l'IES-1162GC.
Documentation
Questions fréquentes
Quelle différence entre les formats mini, slim et standard ?
Les modèles mini (IES-150B, IES-180B) sont les plus courts, 95 mm de haut, pour les coffrets peu profonds. Les modèles slim (IES-1050A, IES-1080A) ne font que 26,1 mm de large et ajoutent un relais d'alarme commandé par micro-interrupteurs. Les modèles standard 16 à 24 ports (IES-1160, IES-1142P, IES-1162GC, IES-1240) offrent la plus forte densité de ports dans un boîtier de 74 à 96 mm de large.
Comment fonctionne la double alimentation ?
Sur tous les modèles sauf l'IES-1050, deux entrées 12 à 48 VDC sont prévues sur le bornier. Si l'alimentation principale tombe, la seconde prend le relais sans coupure. Sur les modèles équipés d'un relais d'alarme, la perte d'une entrée ouvre un contact 1 A sous 24 VDC que l'on câble sur une entrée TOR de l'automate ou du contrôleur GTB.
Quel modèle choisir pour une liaison fibre ?
L'IES-1142P dispose de 2 cages SFP 100Base-FX pour des modules 100 Mbit/s. L'IES-1162GC propose 2 ports combo Gigabit, utilisables en RJ45 10/100/1000 ou en SFP 1000Base-X, pratiques pour une dorsale Gigabit vers le local informatique. Pour un switch slim avec ports fibre SC intégrés, voir la série IES-1041FX et IES-1042FX.
Ces switchs sont-ils administrables ?
Non, ils sont non manageables : aucune adresse IP, aucun VLAN ni SNMP. Ils fonctionnent dès la mise sous tension, avec négociation automatique de la vitesse et du croisement des câbles. Pour un anneau redondant ou une supervision SNMP, choisissez un switch lite-managed comme la série ORing IES-2000.
Quelle plage de température pour une armoire extérieure ou une chaufferie ?
Les IES-1050A, IES-150B, IES-180B, IES-1080A et IES-1160 fonctionnent de -40 à +75 °C, les IES-1142P, IES-1162GC et IES-1240 de -40 à +70 °C. L'IES-1050, plus ancien, est limité à -10 à +60 °C et convient aux locaux tempérés.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour la série IES-1000
Précisez le nombre de ports, le format d'armoire et les quantités : nous revenons vers vous sous 24 h ouvrées avec la référence adaptée et un conseil technique. Les tarifs sont établis selon les volumes et le projet.
