ATOP EH3305 - Switch Ethernet industriel non manageable 5 ports, format slim
- 5 ports RJ45 en 10/100 Mbit/s (EH3305) ou Gigabit 10/100/1000 (EHG3305)
- Format slim de 23 mm de large, boîtier métal SPCC IP30, rail DIN
- Double entrée d'alimentation redondante 12 à 48 VDC, 6 W max
- Fonctionnement de -40 à 70 °C, priorisation QoS 802.1p
- Sécurité UL/IEC 62368-1 (EH3305) ou 61010-1 (EHG3305), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, Non administrable |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 5 x RJ45 10/100 (EH3305) ou 10/100/1000 (EHG3305) |
| Boîtier | Métal SPCC, IP30, 23 x 94 x 72 mm |
| Température de fonctionnement | -40 à 70 °C |
| Vitesse | Fast Ethernet (EH3305), Gigabit (EHG3305) |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

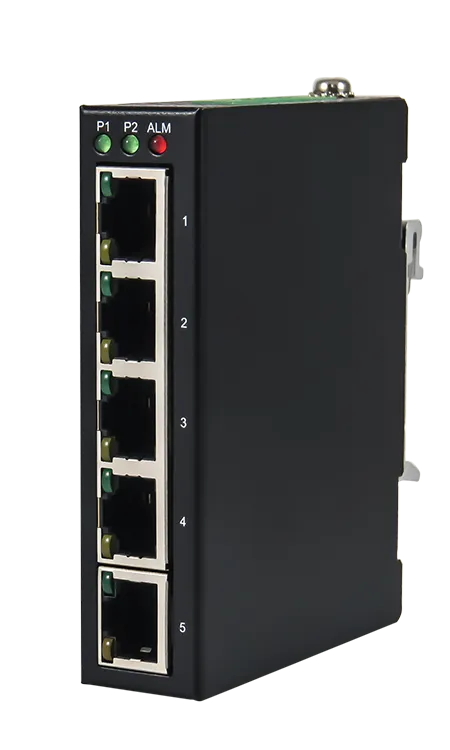

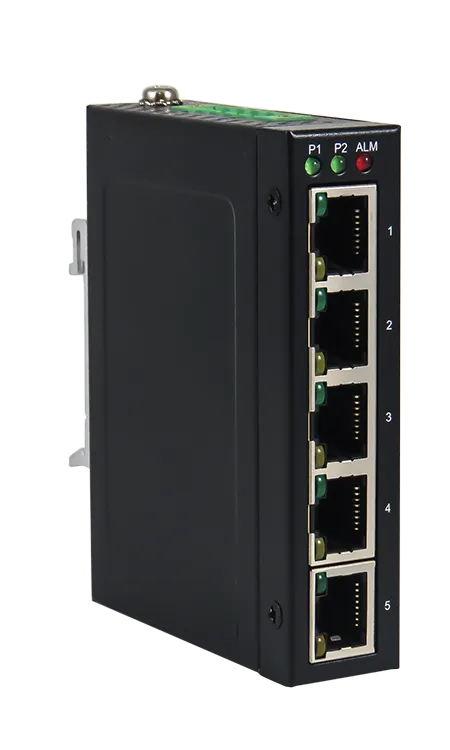

Le switch Ethernet industriel 5 ports ATOP EH3305 réunit cinq ports RJ45 dans un boîtier métallique de seulement 23 mm de large. Il se loge sur un rail DIN déjà chargé, à côté d'un automate, d'une passerelle ou d'un contrôleur de GTB, là où un switch classique ne trouve plus de place. Deux versions existent : EH3305 en Fast Ethernet 10/100 Mbit/s et EHG3305 en Gigabit.
Non manageable, il fonctionne dès la mise sous tension. Les intégrateurs l'utilisent pour multiplier les ports dans un tableau divisionnaire, un local technique ou un coffret de terrain, sans paramétrage ni licence. Il complète la gamme ATOP et l'offre de switchs Ethernet industriels pour les petites îles réseau.
Points forts du EH3305
- 5 ports RJ45, en 10/100 Mbit/s (EH3305) ou 10/100/1000 Mbit/s (EHG3305)
- Largeur de 23 mm seulement, pour 94 x 72 mm en hauteur et profondeur
- Double entrée DC redondante de 12 à 48 V, 0,5 A et 6 W max, protection contre l'inversion de polarité
- Fonctionnement de -40 à 70 °C, stockage de -40 à 85 °C
- Priorisation 802.1p : les trames étiquetées, par exemple PROFINET, passent en premier
- Ethernet basse consommation IEEE 802.3az et contrôle de flux 802.3x
- Protection contre les tempêtes de diffusion (broadcast storm) sur l'EH3305
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Tableau de GTB en tertiaire : relier un automate, une passerelle Modbus TCP et un écran local sur un seul rail
- Sous-station de chauffage ou de CVC : desserte de régulateurs et compteurs IP dans une armoire non climatisée
- Local technique d'établissement scolaire ou de santé : extension rapide de quelques ports sans switch manageable
- Coffret extérieur de télégestion (pompage, éclairage public) grâce à la plage de -40 à 70 °C
- Îlot machine ou convoyeur en logistique et industrie, avec trafic PROFINET priorisé
Intégration et compatibilité
Le switch est transparent pour tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, MQTT, SNMP, KNXnet/IP ou HTTP traversent sans traitement particulier. Il n'a pas d'adresse IP et ne se supervise pas : la surveillance se fait par les LED PWR1, PWR2, ALM et LAN.
La norme IEEE 802.1q/p est prise en charge : les trames VLAN sont transmises et la classe de service est respectée, ce qui protège les échanges critiques en cas de charge. Il s'associe naturellement aux passerelles Modbus ATOP et à une alimentation 24 VDC sur rail, comme la SDR-75-24 proposée en option par le constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EH330500001G (EH3305) | 5 ports 10/100 Mbit/s, table MAC 1K, tampon 448 Kb | Automates, compteurs, passerelles et contrôleurs GTB |
| 1P1EHG33050001G (EHG3305) | 5 ports 10/100/1000 Mbit/s, table MAC 8K, tampon 1 Mb, jumbo 10 Ko | Caméras IP, postes de supervision, uplink Gigabit |
Caractéristiques techniques
| Ports | 5 x RJ45, 10/100BaseT(X) (EH3305) ou 10/100/1000BaseT(X) (EHG3305), auto MDI/MDI-X |
| Commutation | Store-and-Forward |
| Table MAC | 1K (EH3305), 8K (EHG3305) |
| Mémoire tampon | 448 Kb (EH3305), 1 Mb (EHG3305) |
| Trames jumbo | 10 Ko (EHG3305) |
| Normes | IEEE 802.3, 802.3u, 802.3ab (EHG3305), 802.3x, 802.1q/p, 802.3az |
| Alimentation | Double entrée redondante 12 à 48 VDC, bornier 5 points verrouillable |
| Courant et consommation | 0,5 A max, 6 W max |
| Protection | Inversion de polarité |
| Voyants | PWR1, PWR2, ALM, LAN |
| Boîtier | Métal SPCC noir, IP30 |
| Dimensions (L x H x P) | 23 x 94 x 72 mm |
| Montage | Rail DIN |
| Température de fonctionnement | -40 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL/IEC/EN 62368-1 (EH3305), UL/IEC 61010-1 et 61010-2-201 (EHG3305) |
| CEM | FCC Part 15 classe A, EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Conformité | CE, FCC, UL, RoHS |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Non administrable, Gigabit
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 5 x RJ45 10/100 (EH3305) ou 10/100/1000 (EHG3305)
- Boîtier
- Métal SPCC, IP30, 23 x 94 x 72 mm
- Température de fonctionnement
- -40 à 70 °C
- Vitesse
- Fast Ethernet (EH3305), Gigabit (EHG3305)
Contenu et accessoires compatibles
Le switch se monte directement sur rail DIN. Pour l'alimenter depuis le secteur, ATOP propose en option la SDR-75-24, une alimentation 24 VDC de 75 W sur rail DIN, disponible parmi nos alimentations rail DIN. Deux alimentations distinctes permettent d'exploiter la redondance.
Documentation
Questions fréquentes
Quelle différence entre l'EH3305 et l'EHG3305 ?
Les deux partagent le même boîtier slim de 23 mm, la même alimentation et la même plage de -40 à 70 °C. L'EH3305 travaille en Fast Ethernet 10/100 Mbit/s avec une table de 1K adresses MAC. L'EHG3305 passe en Gigabit 10/100/1000 Mbit/s, avec 8K adresses MAC, 1 Mb de mémoire tampon et les trames jumbo jusqu'à 10 Ko.
Le switch fonctionne-t-il sans configuration ?
Oui. C'est un switch non manageable (unmanaged) : il n'a ni adresse IP ni interface web. Il suffit de l'alimenter et de raccorder les câbles, l'auto MDI/MDI-X gérant les câbles droits comme croisés.
Que se passe-t-il si une alimentation tombe en panne ?
Le switch accepte deux sources DC de 12 à 48 V en simultané sur son bornier verrouillable. Si l'une disparaît, l'autre prend le relais sans coupure. Les LED PWR1 et PWR2 indiquent l'état de chaque entrée.
Peut-on l'installer dans une armoire non climatisée ?
Oui. Il est donné pour -40 à 70 °C en fonctionnement, avec une humidité de 5 à 95 % sans condensation. Son boîtier métal est IP30 : il doit rester dans une armoire ou un coffret.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EH3305
Indiquez la version souhaitée et les quantités : nous répondons sous 24 h ouvrées avec un tarif adapté à votre volume. Nos techniciens vous aident aussi à dimensionner l'alimentation et l'architecture réseau de votre armoire.
