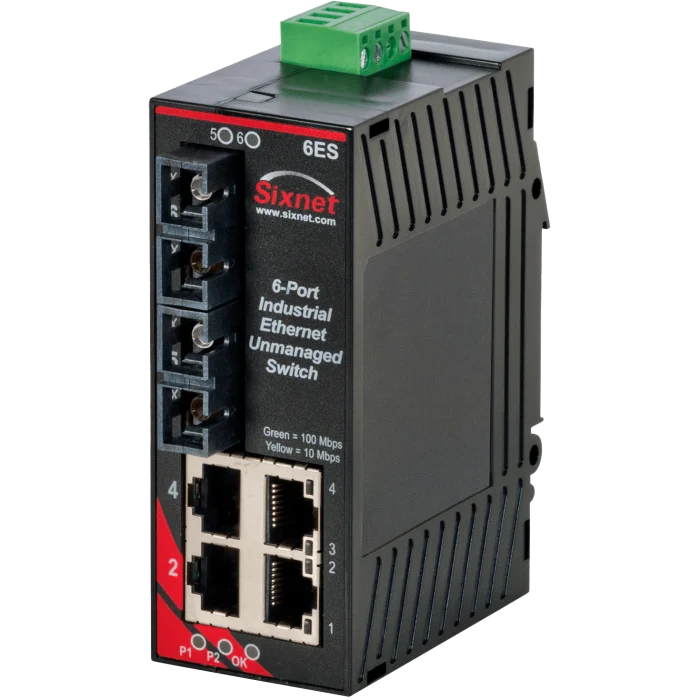

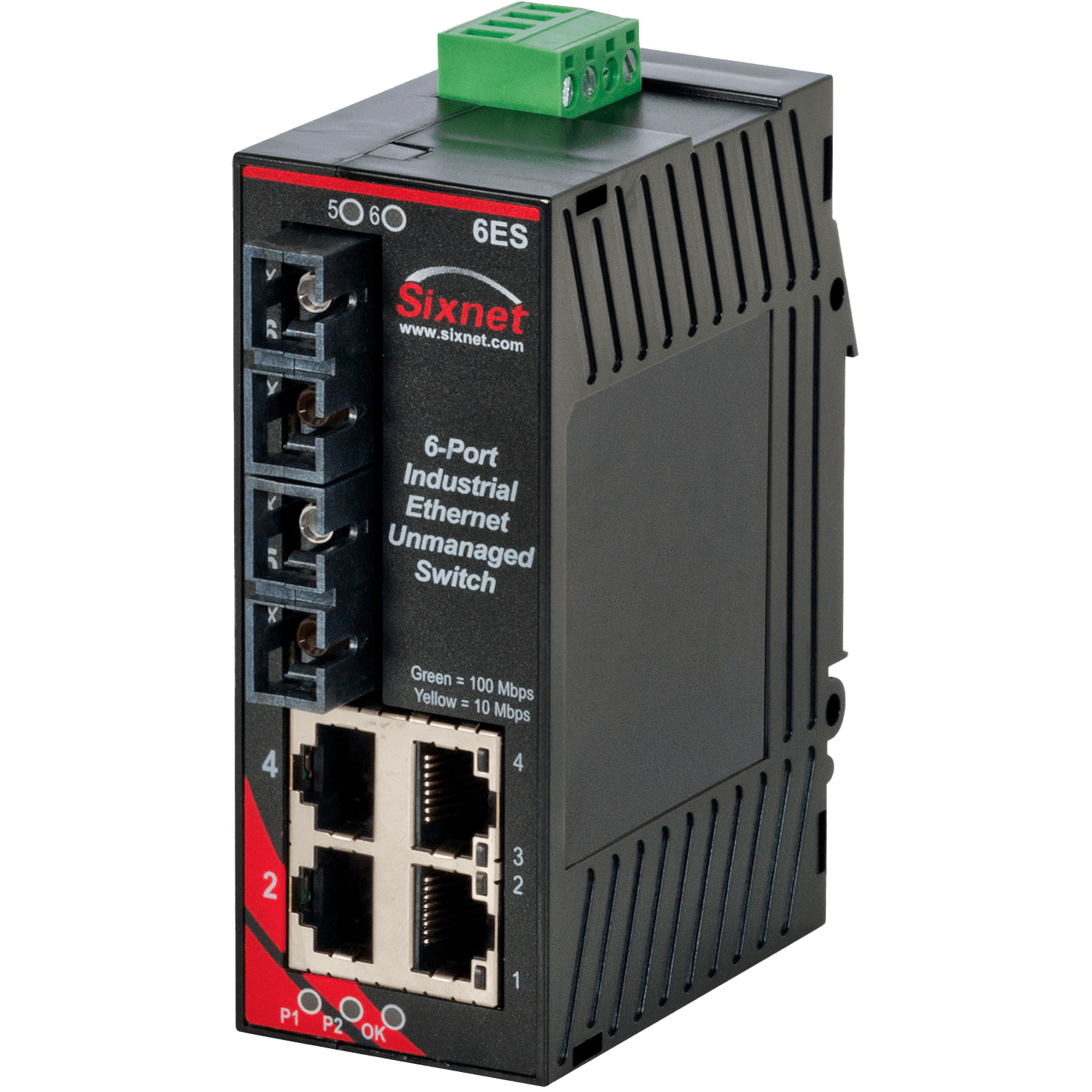

Red Lion Sixnet SL-6ES - Switch Ethernet industriel non manageable 6 ports
- 6 ports : 4 RJ45 10/100 et 2 fibres 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou 60 km
- Sortie d'alarme « OK » 0,5 A pour la supervision
- Double entrée 10 à 30 VDC, 5 W typique, -40 à 60 °C
- Boîtier Lexan IP30 rail DIN, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Variante | 2 fibres multimode 4 km, monomode 20 km ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier |
| Sortie d'alarme | Contact « OK » 0,5 A |
| Température de fonctionnement | -40 à 60 °C |
| Ports | 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch Ethernet industriel fibre 6 ports Red Lion Sixnet SL-6ES associe quatre ports RJ45 Fast Ethernet et deux ports optiques 100BaseFX. Il permet de chaîner des armoires en fibre, l'une après l'autre, tout en raccordant localement automates et passerelles.
Non manageable et prêt à l'emploi, il ajoute une sortie d'alarme « OK » qui renseigne la GTB sur son état. Boîtier Lexan IP30 pour rail DIN, double alimentation 10 à 30 VDC, -40 à 60 °C. Découvrez tous nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SL-6ES
- 6 ports : 4 RJ45 10/100BaseTX et 2 fibres 100BaseFX sur les ports 5 et 6
- Fibre multimode 4 km, monomode 20 km ou 60 km, connecteurs SC ou ST
- Sortie d'alarme « OK » de 0,5 A, à la tension d'alimentation
- Plug and play : auto-négociation, MDI/MDIX automatique, correction de polarité
- Double entrée 10 à 30 VDC avec protection contre l'inversion de polarité, 5 W typiques
- Fonctionnement de -40 à 60 °C, boîtier Lexan IP30 de 0,17 kg
- UL 508, Classe I Division 2, ATEX zone 2, conformité RoHS et DEEE
Applications en bâtiment et sur site technique
- Ligne de switchs fibre le long d'un tunnel, d'une galerie technique ou d'un parking
- Chaînage des armoires de sous-stations d'un réseau de chaleur
- Desserte des bâtiments successifs d'une zone logistique ou d'un site industriel
- Réseau de GTB d'un campus scolaire ou hospitalier réparti sur plusieurs ailes
Intégration et compatibilité
Le SL-6ES transporte tous les protocoles IEEE 802.3 sans réglage : BACnet/IP, Modbus TCP, MQTT, SNMP, KNXnet/IP. Il ne gère ni VLAN ni redondance : chaque segment fibre reste une liaison point à point.
Ses ports fibre dialoguent avec les autres switchs Sixnet SL et SLX, le convertisseur SL-2ES ou tout port 100BaseFX de même type. La sortie « OK » se câble sur une entrée TOR pour remonter une alarme en supervision. Voir aussi nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SL-6ES-4SC | 4 RJ45 + 2 fibres multimode SC, 4 km | Chaînage fibre d'armoires sur un même site |

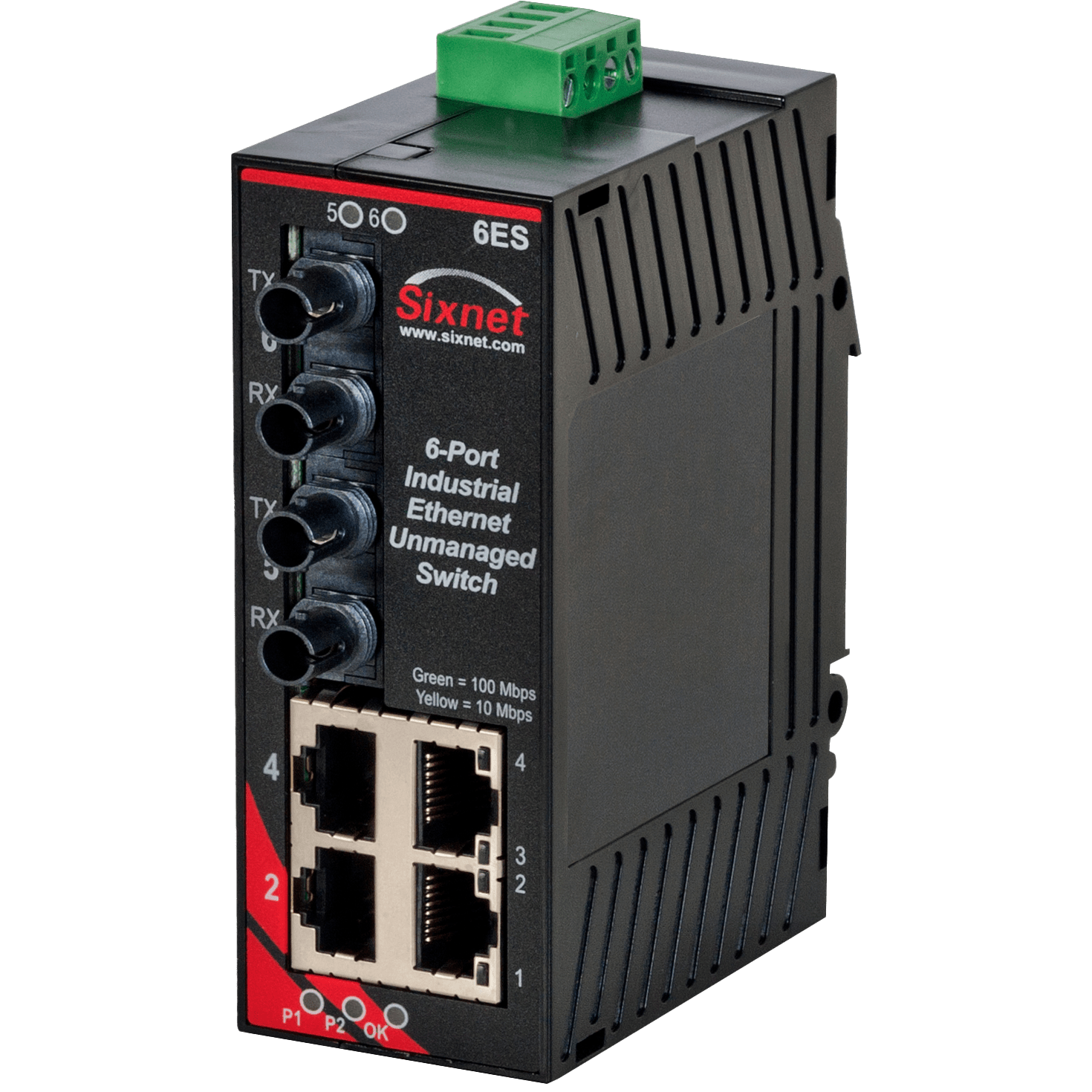

| SL-6ES-4ST | 4 RJ45 + 2 fibres multimode ST, 4 km | Réseau fibre ST existant |
| SL-6ES-5SC | 4 RJ45 + 2 fibres monomode SC, 20 km | Bus fibre entre bâtiments éloignés |
| SL-6ES-5SCL | 4 RJ45 + 2 fibres monomode SC, longue distance 60 km | Sites distants en ligne, connecteur SC |
| SL-6ES-5ST | 4 RJ45 + 2 fibres monomode ST, 20 km | Bus fibre inter-bâtiments, connecteur ST |
| SL-6ES-5STL | 4 RJ45 + 2 fibres monomode ST, longue distance 60 km | Sites distants en ligne, connecteur ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non administrable, store and forward |
| Ports cuivre | 4 x RJ45 10/100BaseTX blindés |
| Ports fibre | 2 x 100BaseFX (ports 5 et 6), SC ou ST |
| Fibre | Multimode 50 à 62,5/125 µm ; monomode 9 à 10/125 µm ; 1 310 nm |
| Portée fibre | 4 km (multimode), 20 km (monomode), 60 km (monomode longue distance, versions L) |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Normes IEEE | 802.3, 802.3u, 802.3x |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Sortie d'alarme | Contact « OK », tension identique à l'alimentation, 0,5 A maximum |
| Alimentation | Double entrée redondante 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation | 5 W typique, tous ports actifs |
| Protection | Transitoires 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation, vernis de tropicalisation en option |
| Vibrations et chocs | IEC 60068-2-6 et IEC 60068-2-27 |
| Boîtier | Lexan, IP30 |
| Montage | Rail DIN ou fixation directe sur panneau |
| Poids | 0,17 kg |
| MTBF | Plus de 1 000 000 heures |
| Sécurité électrique | UL 508, CSA C22.2, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-2 et EN 61000-6-4 |
| Zones dangereuses | ANSI/ISA 12.12.01 et CSA C22.2/213 (Classe I Division 2) ; EN 60079-15 zone 2, catégorie 3 (ATEX) |
| Maritime | Conçu pour le marin et l'offshore selon ABS |
| Environnement | RoHS et DEEE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Variante
- 2 fibres multimode 4 km, monomode 20 km ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier
- Sortie d'alarme
- Contact « OK » 0,5 A
- Température de fonctionnement
- -40 à 60 °C
- Ports
- 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km
Contenu et accessoires compatibles
Accessoires proposés par le constructeur : alimentation rail DIN ET-PS-024-02 (secteur vers 24 VDC, 2 A) et parafoudre Ethernet double SP-ETH-2 pour les ports 10/100. Les alimentations rail DIN N-Tron NTPS-24 conviennent également.
Documentation
Questions fréquentes
À quoi servent les deux ports fibre du SL-6ES ?
Ils permettent de chaîner plusieurs armoires en ligne (topologie en bus) : une fibre arrive du switch précédent, l'autre repart vers le suivant. Les quatre RJ45 desservent les équipements locaux.
Le SL-6ES gère-t-il la redondance en anneau ?
Non, c'est un switch non administrable : il ne faut pas refermer la ligne en boucle. Pour un anneau qui se reconstruit après une coupure, utilisez le SL-6RS, qui propose les mêmes ports fibre.
Comment être alerté d'une panne du switch ?
Le SL-6ES dispose d'une sortie d'alarme « OK » qui reflète l'alimentation et l'état de fonctionnement. Câblée sur une entrée TOR d'automate ou de GTB, elle signale la défaillance au superviseur.
Quelle distance couvrent les fibres ?
4 km en multimode, 20 km en monomode et 60 km pour les versions longue distance SCL et STL. Le constructeur propose sur demande des émetteurs-récepteurs jusqu'à 120 km.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SL-6ES
Indiquez la référence, le nombre de ports fibre et les distances à couvrir : nous vous répondons sous 24 h ouvrées avec un conseil technique et des tarifs adaptés à vos quantités. Nos équipes vous aident aussi à choisir alimentation, parafoudre et convertisseurs pour compléter l'armoire.
Produits similaires
Voir toute la catégorieATOP EH2005 - Switch Ethernet industriel non manageable 5 ports avec fibre
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion Sixnet SLX-5ES - Switch Ethernet industriel non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
ATOP EH2006 - Switch Ethernet industriel non manageable 6 ports rail DIN
- Aucune (filaire)
- Ethernet
- 6 à 8 ports
Red Lion Sixnet SLX-6ES - Switch industriel non manageable 6 ports fibre
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion FlexEdge DAM - Module d'entrées et sorties TOR et analogiques
- Aucune (filaire)
- Température
- Impulsions
Red Lion N-Tron NT-5018 - Switch industriel manageable 18 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

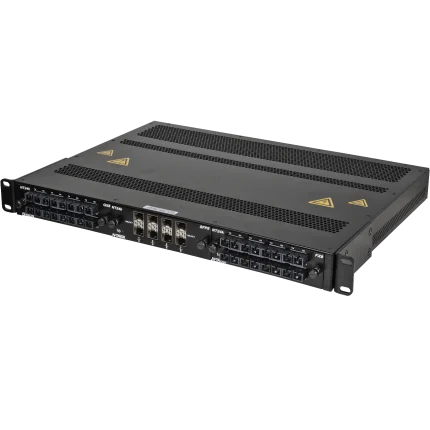

Red Lion N-Tron NT24K - Switch industriel modulaire rack 1U 24 ports Gigabit
