Red Lion Sixnet SL-9ES - Switch Ethernet industriel non manageable 9 ports
- 8 ports RJ45 10/100 et 1 port fibre 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou 60 km
- Non administrable, double entrée 10 à 30 VDC, 5 W typique
- Boîtier Lexan IP30 rail DIN, -40 à 60 °C
- UL 508, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 9 à 12 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Autonomie | Sans objet (alimenté) |
| Variante | 1 fibre multimode 4 km, monomode 20 km ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier |
| Température de fonctionnement | -40 à 60 °C |
| Ports | Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

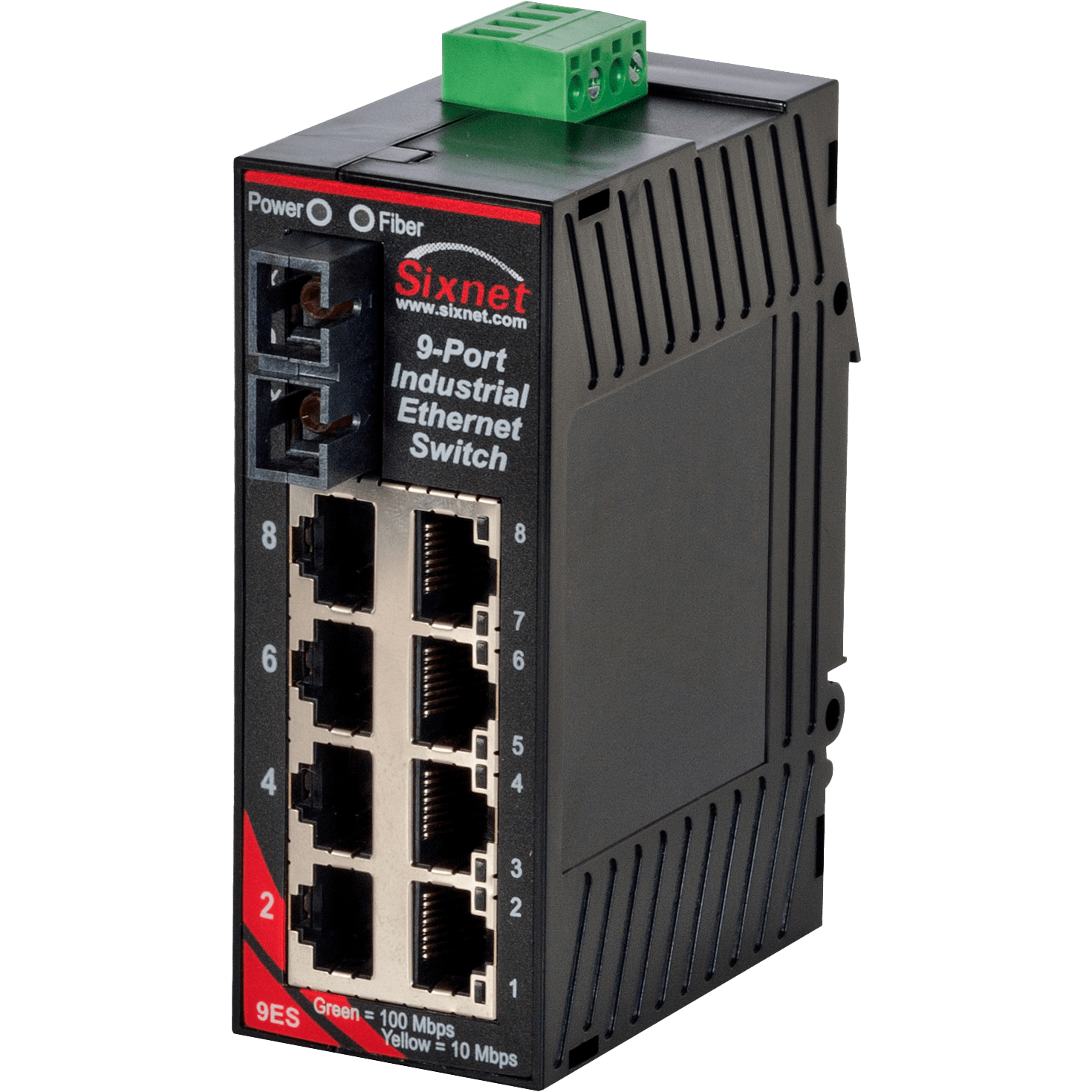

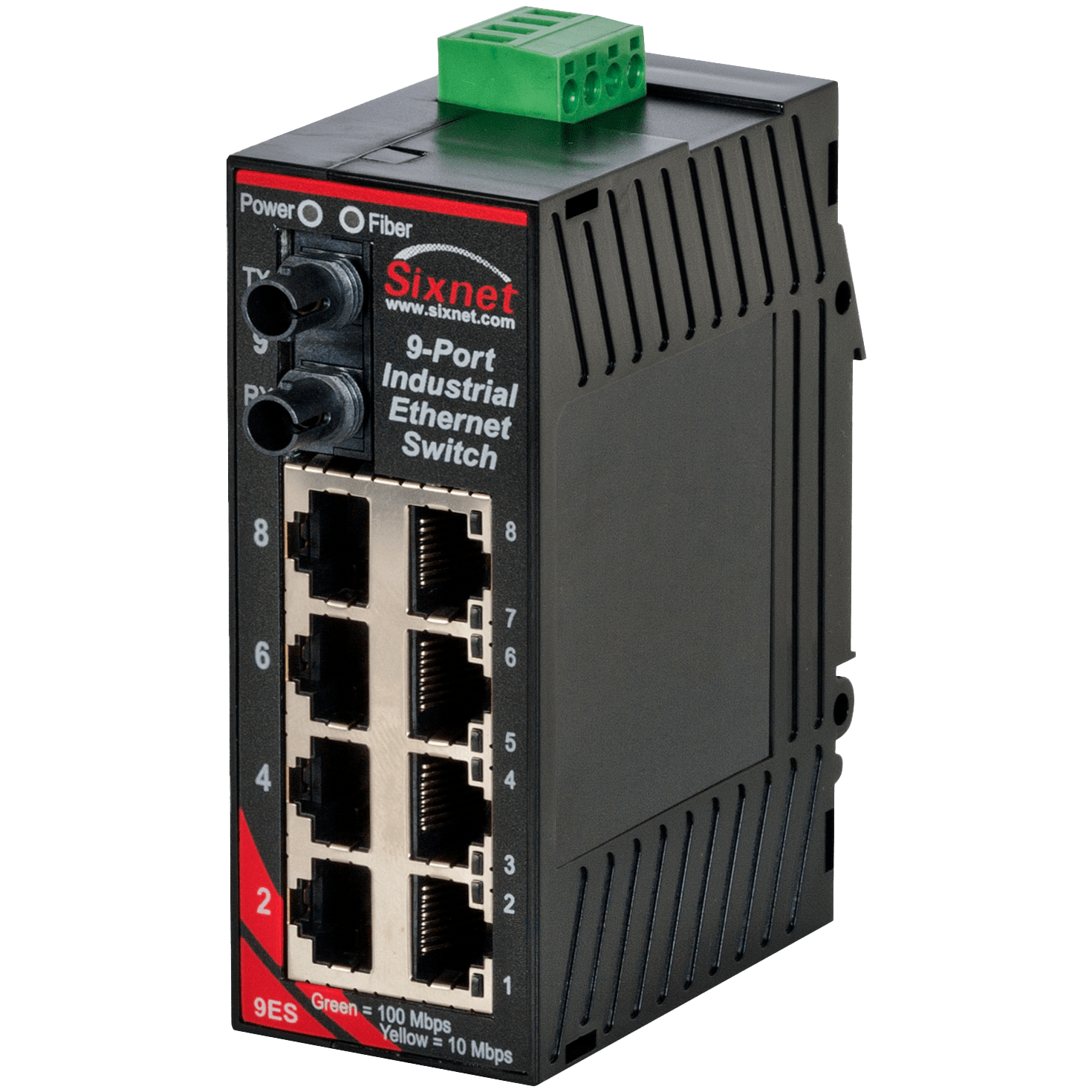

Le switch Ethernet industriel 9 ports avec fibre Red Lion Sixnet SL-9ES combine huit ports RJ45 Fast Ethernet et un port optique 100BaseFX. Il relie une armoire d'équipements au cœur de réseau, jusqu'à 4 km en multimode ou 60 km en monomode, sans convertisseur additionnel.
Non manageable, il fonctionne dès la mise sous tension et convient aux intégrateurs GTB qui veulent un réseau fiable sans configuration. Double entrée 10 à 30 VDC, -40 à 60 °C et boîtier rail DIN IP30. Parcourez nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SL-9ES
- 9 ports : 8 RJ45 10/100BaseTX blindés et 1 fibre 100BaseFX SC ou ST
- Fibre multimode 4 km, monomode 20 km ou monomode longue distance 60 km
- Plug and play : auto-négociation, MDI/MDIX automatique, correction de polarité
- Store and forward, 1 024 adresses MAC, latence de 5 µs à 100 Mbit/s
- Double entrée 10 à 30 VDC, 5 W typiques
- Fonctionnement de -40 à 60 °C, boîtier Lexan IP30 de 0,17 kg
- UL 508, Classe I Division 2, ATEX zone 2, homologation maritime ABS
Applications en bâtiment et sur site technique
- Armoire d'étage d'un immeuble tertiaire raccordée en fibre au local informatique
- Bâtiment annexe d'un hôpital ou d'un lycée relié à la GTB centrale
- Sous-station de chauffage urbain ou poste électrique éloigné de la supervision
- Zone de production ou entrepôt où la fibre évite les perturbations électromagnétiques
Intégration et compatibilité
Le SL-9ES est transparent pour les protocoles IEEE 802.3 : BACnet/IP, Modbus TCP, MQTT, SNMP, EtherNet/IP ou PROFINET circulent sans réglage. Sans adresse IP ni interface web, il ne peut pas être mal configuré.
Le port fibre se raccorde à un autre switch Sixnet, à un convertisseur SL-2ES ou à tout port 100BaseFX de même type et même longueur d'onde. Pour des besoins de redondance, orientez-vous vers le SL-6RS à anneau. Voir aussi nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| SL-9ES-2SC | 8 RJ45 + 1 fibre multimode SC, 4 km | Armoire d'étage reliée au local serveur |
| SL-9ES-2ST | 8 RJ45 + 1 fibre multimode ST, 4 km | Réseau fibre ST existant |
| SL-9ES-3SC | 8 RJ45 + 1 fibre monomode SC, 20 km | Bâtiment distant d'un campus ou d'une zone d'activité |
| SL-9ES-3SCL | 8 RJ45 + 1 fibre monomode SC, longue distance 60 km | Site isolé relié à un centre de supervision |
| SL-9ES-3ST | 8 RJ45 + 1 fibre monomode ST, 20 km | Liaison inter-bâtiments, connecteur ST |
| SL-9ES-3STL | 8 RJ45 + 1 fibre monomode ST, longue distance 60 km | Site isolé, connecteur ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet non administrable |
| Ports cuivre | 8 x RJ45 10/100, blindés |
| Port fibre | 1 x 100BaseFX duplex intégral, SC ou ST |
| Longueur d'onde | 1 300 nm typique |
| Fibre | Multimode 50 ou 62,5/125 µm ; monomode 9 ou 10/125 µm |
| Portée fibre | 4 km (multimode), 20 km (monomode), 60 km (monomode longue distance, versions L) |
| Commutation | Store and forward à la vitesse du fil, apprentissage automatique des adresses |
| Adresses MAC | 1 024 |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Normes IEEE | 802.3, 802.3u, 802.3x (duplex intégral avec contrôle de flux) |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Alimentation | Double entrée redondante 10 à 30 VDC |
| Consommation | 5,0 W typique, avec port fibre, tous ports actifs |
| Protection | Transitoires 15 000 W crête ; pointes 5 000 W (10 fois 10 µs) |
| Température de fonctionnement | -40 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Vibrations et chocs | IEC 60068-2-6 |
| Boîtier | Lexan UL94V0, IP30 |
| Montage | Rail DIN ou fixation directe sur panneau |
| Poids | 0,17 kg |
| MTBF | Plus de 1 000 000 heures |
| Sécurité électrique | UL 508, CSA C22.2, EN 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-2 et EN 61000-6-4 |
| Zones dangereuses | ANSI/ISA 12.12.01 et CSA C22.2/213 (Classe I Division 2) ; EN 60079-15 zone 2, catégorie 3 (ATEX) |
| Maritime | Conçu pour le marin et l'offshore selon ABS |
| Sécurité oculaire | IEC 60825-1 classe 1 ; FDA 21 CFR 1040.10 et 1040.11 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 9 à 12 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Autonomie
- Sans objet (alimenté)
- Variante
- 1 fibre multimode 4 km, monomode 20 km ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier
- Température de fonctionnement
- -40 à 60 °C
- Ports
- Fibre multimode SC 4 km, Fibre multimode ST 4 km, Fibre monomode SC 20 km, Fibre monomode SC 60 km, Fibre monomode ST 20 km, Fibre monomode ST 60 km
Contenu et accessoires compatibles
Accessoires proposés par le constructeur : alimentation rail DIN ET-PS-024-02 (secteur vers 24 VDC, 2 A) et parafoudre Ethernet double SP-ETH-2. Les alimentations rail DIN N-Tron NTPS-24 conviennent également.
Documentation
Questions fréquentes
Combien de ports offre le SL-9ES ?
Neuf ports : huit RJ45 10/100 pour les équipements locaux et un port fibre 100BaseFX, multimode ou monomode, en SC ou ST, pour la liaison montante.
Quelle distance peut couvrir la fibre ?
4 km en multimode (fibre 50 ou 62,5/125 µm), 20 km en monomode et 60 km avec les versions longue distance repérées par la lettre L (SCL, STL), selon la désignation constructeur.
Quelle différence avec le SL-8ES ?
Le SL-8ES-1 n'a que huit ports cuivre. Le SL-9ES garde ces huit RJ45 et ajoute un port fibre : il évite d'installer un convertisseur de média séparé dans l'armoire.
Quelle alimentation prévoir ?
Le switch consomme environ 5 W typiques sous 10 à 30 VDC. Une alimentation 24 VDC sur rail DIN de 1,3 A suffit ; deux alimentations peuvent être câblées sur les entrées redondantes.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le SL-9ES
Indiquez la référence, le nombre de ports fibre et les distances à couvrir : nous vous répondons sous 24 h ouvrées avec un conseil technique et des tarifs adaptés à vos quantités. Nos équipes vous aident aussi à choisir alimentation, parafoudre et convertisseurs pour compléter l'armoire.
