ATOP EHG6500 - Switch PoE industriel semi-manageable Gigabit 8 ou 10 ports
- 8 ports RJ45 Gigabit, 2 emplacements SFP en option
- 0, 4 ou 8 ports PoE 802.3af/at, booster 12 à 57 VDC, 120 W max
- Configuration web : VLAN, QoS, RSTP, SNMP, planification PoE
- Boîtier métal IP30 rail DIN, -40 à 75 °C (70 °C en PoE)
- UL 62368-1, EN 55032, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 8 x RJ45 10/100/1000 Mbit/s |
| Ports SFP | 0 ou 2 (1000 ou 100/1000 Mbit/s selon version) |
| Administration | Interface web, SNMP v1/v2c/v3, Modbus TCP esclave |
| Température de fonctionnement | -40 à 75 °C (sans PoE), -40 à 70 °C (PoE) |
| Ports | 8 RJ45, 8 RJ45 + 2 SFP 1000, 8 RJ45 + 2 SFP 100/1000 |
| PoE | Sans PoE, 4 PoE, 8 PoE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités

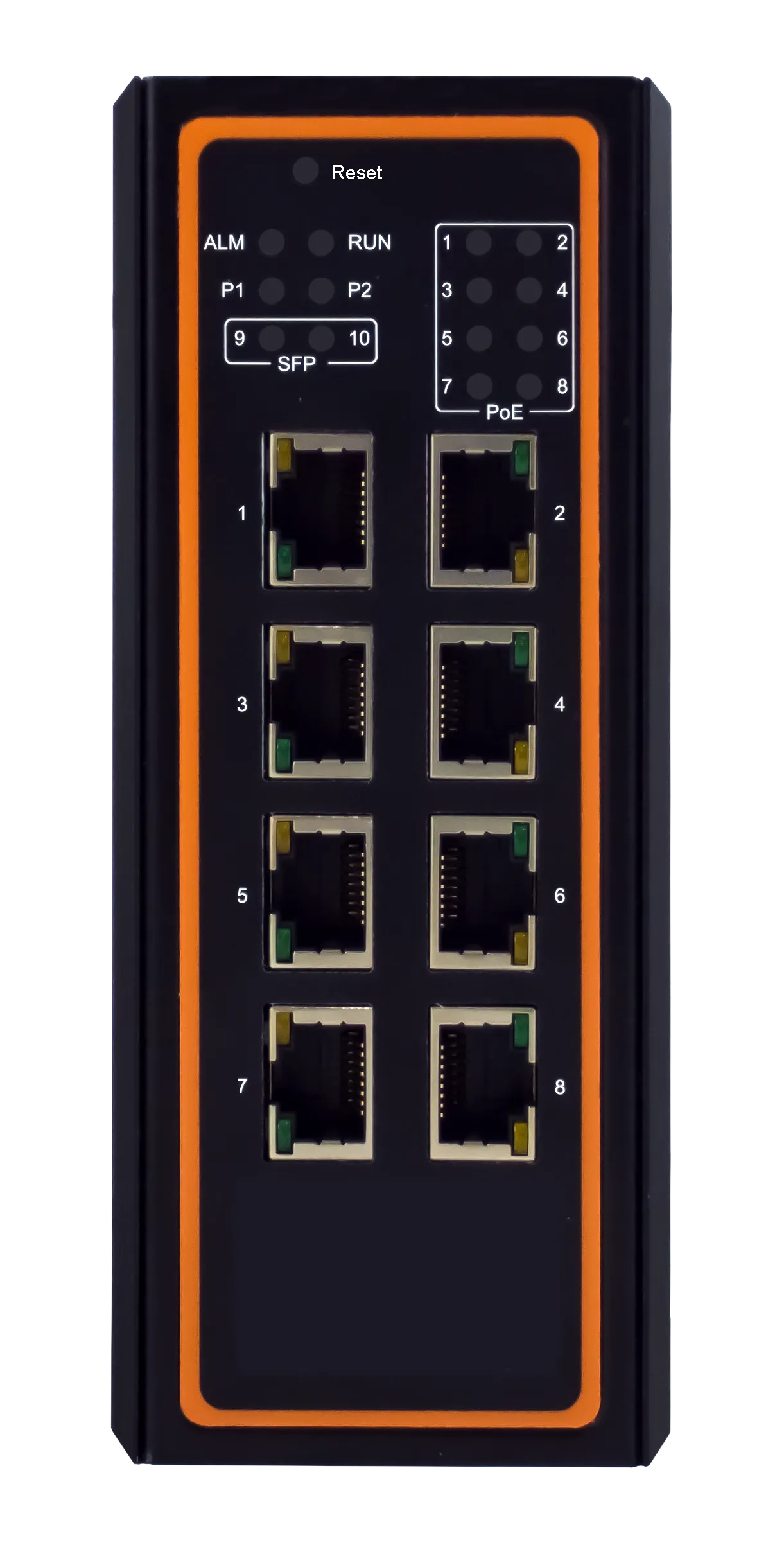

Le switch PoE industriel manageable ATOP EHG6500 se décline en EHG6508 (8 ports RJ45 Gigabit) et EHG6510 (8 RJ45 et 2 emplacements SFP). Selon la version, 0, 4 ou 8 ports délivrent du PoE grâce à un élévateur de tension intégré, alimenté dès 12 VDC.
Version semi-manageable (lite-managed) de l'EHG6400, il ajoute une interface web pour créer des VLAN, régler la QoS et monter un anneau RSTP, sans la complexité d'un switch d'agrégation. Il convient aux intégrateurs GTB, installateurs de sûreté et DSI qui veulent séparer flux techniques et vidéo dans une même armoire. Il rejoint nos switchs PoE industriels et la gamme ATOP.
Points forts du EHG6500
- 8 ports RJ45 10/100/1000 Mbit/s et 2 SFP 1000 ou 100/1000 Mbit/s (EHG6510)
- 4 ou 8 ports PoE IEEE 802.3af/at, 120 W au total de 24 à 57 VDC, 60 W dès 12 VDC
- VLAN 802.1Q, QoS 802.1p, redondance RSTP 802.1D-2004 en anneau ou maillage
- Supervision SNMP v1/v2c/v3 avec traps, LLDP, journal d'événements et Syslog
- Lecture d'état par Modbus TCP en esclave, planification horaire du PoE
- Miroir de port pour l'analyse de trafic ou une sonde de détection
- Boîtier métal IP30, -40 à 75 °C sans PoE et -40 à 70 °C en PoE
- MTBF de 20,35 ans selon MIL-HDBK-217F, garantie 5 ans
Applications en bâtiment et sur site technique
- Bâtiment tertiaire : VLAN séparés pour la GTB, le contrôle d'accès et la vidéoprotection sur un même switch d'étage
- Parking ou site logistique : caméras PoE en anneau fibre RSTP, rétablissement automatique si une liaison est coupée
- Campus d'enseignement : coupure programmée des bornes Wi-Fi PoE la nuit grâce à la planification PoE
- Station de traitement d'eau ou site de collectivité : état du switch remonté dans l'automate par Modbus TCP
- Atelier industriel : priorisation des trames PROFINET ou EtherNet/IP par QoS
Intégration et compatibilité
L'EHG6500 transporte tous les protocoles IP du bâtiment (BACnet/IP, Modbus TCP, MQTT, OPC UA, vidéo) et permet de les cloisonner par VLAN. Il se supervise en SNMP v1, v2c ou v3 avec envoi de traps vers l'outil de l'exploitant, et publie ses voisins LLDP pour la cartographie du réseau.
Côté GTB, son agent Modbus TCP esclave permet à un automate ou à un superviseur de lire l'état des ports et du switch comme n'importe quel équipement de terrain. La configuration se fait par navigateur web (adresse par défaut 10.0.50.1). Les ports PoE alimentent caméras, points d'accès ou une passerelle LoRaWAN PoE.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG65080004G (EHG6508) | 8 ports RJ45 Gigabit sans PoE | Réseau GTB segmenté en VLAN |
| 1P1EHG65100007G (EHG6510-2SFP) | 8 RJ45 et 2 SFP 1000 Mbit/s | Anneau fibre RSTP entre armoires |
| 1P1EHG6510000AG (EHG6510-2SFP-D) | 8 RJ45 et 2 SFP 100/1000 Mbit/s | Reprise d'une fibre 100 Mbit/s existante |
| 1P1EHG65080005G (EHG6508-4PoE-24V) | 4 ports PoE avec élévateur de tension | Quelques caméras ou bornes Wi-Fi |
| 1P1EHG65080006G (EHG6508-8PoE-24V) | 8 ports PoE avec élévateur de tension | Coffret vidéo ou Wi-Fi dense |
| 1P1EHG65100008G (EHG6510-4PoE-2SFP-24V) | 4 PoE et 2 SFP 1000 Mbit/s | PoE en anneau fibre Gigabit |
| 1P1EHG65100009G (EHG6510-8PoE-2SFP-24V) | 8 PoE et 2 SFP 1000 Mbit/s | Vidéoprotection de site étendu |
| 1P1EHG6510000BG (EHG6510-8PoE-2SFP-D-24V) | 8 PoE et 2 SFP 100/1000 Mbit/s | Rénovation sur fibre 100 Mbit/s |
Caractéristiques techniques
| Ports cuivre | 8 x RJ45 10/100/1000BASE-T(X), auto MDI/MDI-X |
| Ports fibre (EHG6510) | 2 x SFP 1000 Mbit/s, ou 100/1000 Mbit/s (versions -D) |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at, 802.3az, 802.1Q, 802.1p, 802.1D-2004 |
| Protocoles | IPv4, HTTP, RSTP, QoS, client DHCP, SNMP v1/v2c/v3, LLDP, Modbus TCP |
| Commutation | Store-and-Forward, table MAC 16K, tampon 2 Mbit |
| Trames jumbo | 10 Ko |
| PoE | 4 ou 8 ports 802.3af/at selon version, élévateur de tension, planification horaire |
| Tension d'entrée | 12 à 57 VDC |
| Puissance maximale | 60 W de 12 à 23 VDC, 120 W de 24 à 57 VDC |
| Voyants | P1, P2, Alarme, SFP, RUN, PoE |
| Boîtier | Métal IP30 |
| Dimensions (L x H x P) | 54 x 145 x 113 mm |
| Poids | 700 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 75 °C (sans PoE), -40 à 70 °C (PoE) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité | UL 62368-1, CB IEC 60950-1, CB IEC 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032 classe A, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Chocs, chute, vibrations | MIL-STD-810F |
| MTBF | 20,35 ans selon MIL-HDBK-217F |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports, 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 8 x RJ45 10/100/1000 Mbit/s
- Ports SFP
- 0 ou 2 (1000 ou 100/1000 Mbit/s selon version)
- Administration
- Interface web, SNMP v1/v2c/v3, Modbus TCP esclave
- Température de fonctionnement
- -40 à 75 °C (sans PoE), -40 à 70 °C (PoE)
- Ports
- 8 RJ45, 8 RJ45 + 2 SFP 1000, 8 RJ45 + 2 SFP 100/1000
- PoE
- Sans PoE, 4 PoE, 8 PoE
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale en aluminium
- Alimentations rail DIN SDR-75-24 (24 VDC, 75 W) et SDR-240-48 (48 à 55 VDC, 240 W), à retrouver parmi nos alimentations rail DIN
- Modules SFP industriels 155 Mbit/s et 1,25 Gbit/s, multimode (550 m à 2 km) ou monomode (10 à 40 km), -40 à 85 °C, DDMI
Documentation
Questions fréquentes
Que signifie semi-manageable (lite-managed) ?
Le switch se configure par une interface web simple, avec l'essentiel : VLAN 802.1Q, QoS, redondance RSTP, SNMP, LLDP, miroir de port et planification PoE. Il ne cherche pas à couvrir toutes les fonctions d'un switch manageable complet, ce qui le rend rapide à mettre en service.
Quelle différence avec l'EHG6400 ?
Le boîtier, les ports, les options SFP et l'élévateur PoE sont identiques. L'EHG6400 est non manageable ; l'EHG6500 ajoute l'interface web, les VLAN, la QoS paramétrable, RSTP, SNMP et la lecture d'état par Modbus TCP.
Peut-on remonter l'état du switch dans une GTB ou un automate ?
Oui. Le switch répond en esclave Modbus TCP : un maître (automate, superviseur) lit son état et certains réglages. Il envoie aussi des traps SNMP v1, v2c ou v3 vers un outil de supervision réseau.
Quel budget PoE avec une alimentation 24 VDC ?
Les versions -24V acceptent 12 à 57 VDC grâce à l'élévateur de tension. La puissance PoE totale atteint 120 W entre 24 et 57 VDC, et 60 W entre 12 et 23 VDC.
Comment accéder à la configuration ?
Avec un navigateur web, à l'adresse IP par défaut 10.0.50.1, depuis un poste placé dans le même sous-réseau. Le paramétrage de base (VLAN, QoS, redondance) se fait en quelques minutes.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le EHG6500
Précisez le nombre de ports PoE, l'option SFP et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut vous aider à définir le plan de VLAN et le budget PoE.
