ORing IGS-9000-PN - Switch Gigabit manageable PROFINET Conformance Class B
- Certifiés PROFINET CC-B v2.40, fichier GSD, client MRP
- 5 modèles de 8 à 24 ports Gigabit, jusqu’à 8 SFP
- Version PoE+ : 8 ports 30 W, budget 240 W
- O-Ring, MSTP, Modbus TCP, SNMP v3, relais de défaut
- Rail DIN, IP30, -40 à 75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | E-mail (SMTP), EtherNet/IP, Modbus TCP, PROFINET, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports, 24 à 28 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Ports | De 4 à 16 RJ45 Gigabit et de 0 à 8 SFP selon le modèle |
| PROFINET | Conformance Class B v2.40, GSD, MRC |
| Connecteur | RJ45, SFP, bornier 6 points, console RJ45 |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Modèle | IGS-9080-LA-PN : 8 GE, IGS-9042GP-LA-PN : 4 GE + 2 SFP, IGS-9122GP-PN : 12 GE + 2 SFP, IGS-9168GP-PN : 16 GE + 8 SFP, IGPS-9084GP-LA-PN : 8 GE PoE + 4 SFP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- Modbus TCP
- SNMP
- EtherNet/IP
- PROFINET
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
La série ORing IGS-9000-PN regroupe des switchs PROFINET Gigabit manageables certifiés Conformance Class B v2.40, de 8 à 24 ports, au format rail DIN. Ils s'adressent aux intégrateurs et automaticiens qui déploient un réseau d'automatisme PROFINET et veulent un switch visible et diagnostiqué depuis l'outil d'ingénierie de l'automate, grâce au fichier GSD fourni.
Cinq modèles couvrent les besoins, du boîtier étroit de 8 ports au concentrateur de 24 ports avec 8 SFP, plus une version PoE+ pour alimenter caméras ou points d'accès. Tous fonctionnent de -40 à 75 °C. Voir aussi nos switchs Ethernet industriels et nos switchs PoE industriels.
Points forts du IGS-9000-PN
- Certifiés PROFINET Conformance Class B v2.40, fichier GSD fourni, client MRP (MRC)
- De 8 à 24 ports : 4 à 16 RJ45 Gigabit et 0 à 8 emplacements SFP 100/1000
- Version IGPS-9084GP-LA-PN : 8 ports PoE+ IEEE 802.3at, 30 W par port, 240 W au total
- O-Ring (reprise en moins de 30 ms), O-Chain, MSTP, client MRP ; Open-Ring sur IGS-9042GP-LA-PN et IGPS-9084GP-LA-PN
- Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP ; IEEE 1588v2 sur IGS-9122GP-PN et IGS-9168GP-PN
- Bande passante de 8 à 48 Gbit/s, latence de 7 µs, trames jumbo de 9,6 Ko
- Double entrée 12 à 48 VDC (50/57 VDC pour la version PoE), boîtier IP30
- -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Industrie et process : réseau PROFINET d'une ligne de production pilotée par un automate, diagnostiqué depuis le projet automate
- Logistique et entrepôts automatisés : convoyeurs, trieurs et stockeurs en anneau MRP
- Traitement de l'eau et collectivités : stations de pompage et d'épuration automatisées en PROFINET
- Bâtiment et infrastructures : CVC et utilités pilotés par automates, caméras de process alimentées en PoE+
Intégration et compatibilité
Une fois le fichier GSD importé, le switch apparaît dans le projet de l'automate comme un appareil PROFINET : topologie, état des ports et alarmes remontent dans le diagnostic. En dehors de PROFINET, il s'administre par interface web, Telnet, console RS-232 sur RJ45 ou avec le logiciel ORing Open-Vision, et se supervise en SNMP et Modbus TCP depuis une GTB ou un SCADA.
Fonctions réseau : VLAN 802.1Q, QoS 802.1p et par application, gestion de bande passante par adresse IP, LACP, IGMP v2/v3, DHCP serveur/client/relais, serveur NTP, IPv6, 802.3az. Sécurité : HTTPS, SSH, 802.1x, RADIUS, TACACS+, ACL, Device Binding, protection DoS/DDoS. Le module DBU-01 sauvegarde la configuration. Toute la gamme est sur la page de la marque ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

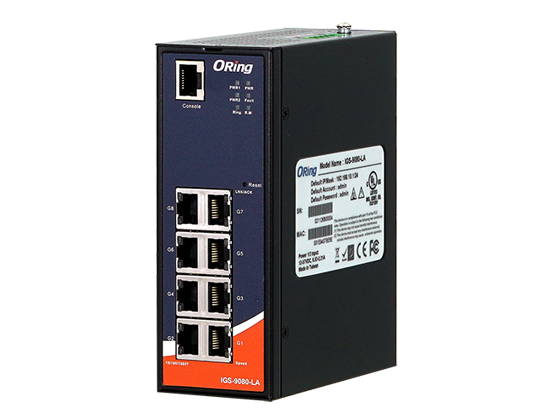

| IGS-9080-LA-PN | 8 RJ45 Gigabit, boîtier étroit 54,3 mm, 12 à 48 VDC, 13,2 W, 779 g | Îlot d'automatisme compact, armoire étroite |

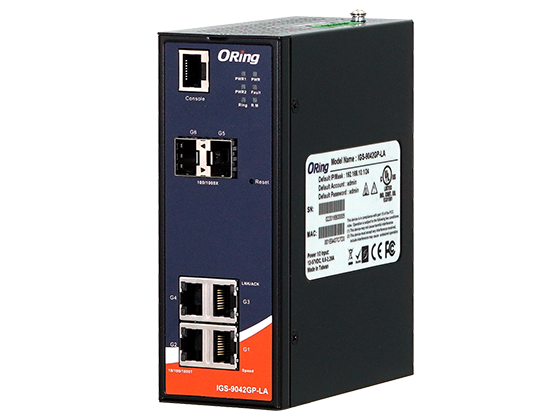

| IGS-9042GP-LA-PN | 4 RJ45 Gigabit + 2 SFP, boîtier 54,3 mm, 12 à 48 VDC, 13 W, 740 g | Nœud d'anneau fibre avec quelques équipements locaux |
| IGS-9122GP-PN | 12 RJ45 Gigabit + 2 SFP, IEEE 1588v2, 12 à 48 VDC, 12,67 W, 1 160 g | Armoire avec de nombreux équipements cuivre et un anneau fibre |
| IGS-9168GP-PN | 16 RJ45 Gigabit + 8 SFP, IEEE 1588v2, 12 à 48 VDC, 20 W, 1 250 g | Concentrateur d'un réseau PROFINET étendu |
| IGPS-9084GP-LA-PN | 8 RJ45 Gigabit PoE+ (30 W par port, 240 W au total) + 4 SFP, 50/57 VDC, EtherNet/IP, IEC 62443 | Caméras, points d'accès ou terminaux PoE sur réseau d'automatisme |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 8 RJ45 (9080-LA), 4 RJ45 + 2 SFP (9042GP-LA), 12 RJ45 + 2 SFP (9122GP), 16 RJ45 + 8 SFP (9168GP), 8 RJ45 PoE+ + 4 SFP (IGPS-9084GP-LA) |
| Débit des ports | RJ45 10/100/1000BASE-T(X), SFP 100/1000BASE-X |
| PROFINET | Conformance Class B v2.40, fichier GSD, client MRP (MRC) |
| PoE (IGPS-9084GP-LA-PN) | IEEE 802.3af/at, 30 W par port, budget total 240 W |
| Bande passante | 8 Gbit/s (9080-LA), 12 Gbit/s (9042GP-LA), 24 Gbit/s (IGPS-9084GP-LA), 28 Gbit/s (9122GP), 48 Gbit/s (9168GP) |
| Commutation | Store-and-forward, latence 7 µs, table MAC 8K, 8 files de priorité |
| Trames jumbo | 9,6 Ko |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MSTP, MRP ; Open-Ring (9042GP-LA, IGPS-9084GP-LA) |
| Synchronisation | IEEE 1588v2 (9122GP, 9168GP), serveur NTP |
| Protocoles | PROFINET, Modbus TCP, SNMP v1/v2c/v3, RMON, LLDP, SMTP, DHCP, IPv6 ; EtherNet/IP sur IGPS-9084GP-LA-PN |
| Relais de défaut | 1 A sous 24 VDC (modèles IGS) |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points ; 50/57 VDC pour l'IGPS-9084GP-LA-PN |
| Consommation typique | 12,67 W (9122GP), 13 W (9042GP-LA), 13,2 W (9080-LA, IGPS-9084GP-LA hors PoE), 20 W (9168GP) |
| Boîtier | IP30 |
| Dimensions (L x P x H) | 54,3 x 120 x 145,1 mm (9080-LA), 54,3 x 108,3 x 145,1 mm (9042GP-LA, IGPS-9084GP-LA), 74,3 x 109,2 x 153,6 mm (9122GP), 96,4 x 105,5 x 154 mm (9168GP) |
| Poids | 740 g (9042GP-LA), 779 g (9080-LA, IGPS-9084GP-LA), 1 160 g (9122GP), 1 250 g (9168GP) |
| Montage | Rail DIN ou mural |
| Température de fonctionnement | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| Sécurité électrique | UL 61010-1 (tous les modèles) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- Modbus TCP, SNMP, EtherNet/IP, PROFINET, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports, 9 à 12 ports, 13 à 20 ports, 24 à 28 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Ports
- De 4 à 16 RJ45 Gigabit et de 0 à 8 SFP selon le modèle
- PROFINET
- Conformance Class B v2.40, GSD, MRC
- Connecteur
- RJ45, SFP, bornier 6 points, console RJ45
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Modèle
- IGS-9080-LA-PN : 8 GE, IGS-9042GP-LA-PN : 4 GE + 2 SFP, IGS-9122GP-PN : 12 GE + 2 SFP, IGS-9168GP-PN : 16 GE + 8 SFP, IGPS-9084GP-LA-PN : 8 GE PoE + 4 SFP
Contenu et accessoires compatibles
Livrés avec kit rail DIN, kit de fixation murale, câble console et guide d'installation rapide. Accessoires compatibles : modules SFP 100 Mbit/s et 1 Gbit/s ORing, module de sauvegarde DBU-01, logiciel Open-Vision, alimentation 48 ou 56 VDC pour la version PoE.
Documentation
Questions fréquentes
Que signifie PROFINET Conformance Class B ?
La classe B (CC-B) impose notamment la gestion de la topologie (LLDP), le diagnostic réseau et l'intégration SNMP. Ces switchs sont certifiés PROFINET CC-B v2.40 et ORing fournit le fichier GSD pour les déclarer dans l'outil d'ingénierie de l'automate, comme un appareil du réseau.
Peut-on les intégrer dans un anneau MRP PROFINET ?
Oui, ils fonctionnent en client MRP (MRC) dans un anneau géré par un automate ou un switch manager. Ils disposent aussi de l'anneau ORing O-Ring, d'O-Chain et de MSTP compatible RSTP/STP, ainsi que d'Open-Ring sur les IGS-9042GP-LA-PN et IGPS-9084GP-LA-PN.
Quel modèle choisir ?
L'IGS-9080-LA-PN (8 ports cuivre) et l'IGS-9042GP-LA-PN (4 cuivre + 2 SFP) pour les armoires étroites, l'IGS-9122GP-PN pour beaucoup d'équipements cuivre, l'IGS-9168GP-PN pour 24 ports dont 8 fibre, et l'IGPS-9084GP-LA-PN pour alimenter des équipements en PoE+.
Quelle alimentation prévoir pour la version PoE ?
L'IGPS-9084GP-LA-PN s'alimente en 50 ou 57 VDC sur bornier 6 points pour fournir le PoE IEEE 802.3at : 30 W par port et 240 W au total. Les autres modèles acceptent une double entrée 12 à 48 VDC.
Ces switchs sont-ils supervisables hors PROFINET ?
Oui : SNMP v1/v2c/v3 et RMON, Modbus TCP, alertes par e-mail (client SMTP), et Syslog selon le modèle. Les modèles IGS disposent d'un relais de défaut 1 A sous 24 VDC ; l'IGPS-9084GP-LA-PN ajoute EtherNet/IP (conforme ODVA).
Demander un devis pour le IGS-9000-PN
Indiquez le nombre d'équipements PROFINET, les liaisons fibre et les besoins PoE : nous vous orientons vers le bon modèle et répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
