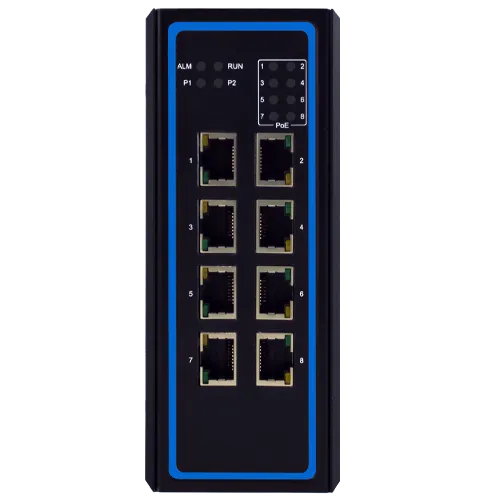

ATOP EHG6400 - Switch PoE industriel non manageable Gigabit 8 ou 10 ports
- 8 ports RJ45 10/100/1000 Mbit/s, 2 emplacements SFP en option
- 0, 4 ou 8 ports PoE IEEE 802.3af/at avec élévateur de tension
- Alimentation 12 à 57 VDC : 60 W PoE dès 12 V, 120 W dès 24 V
- Boîtier métal IP30 rail DIN, -40 à 75 °C (70 °C en PoE)
- UL 62368-1, CB IEC 60950-1 et 62368-1, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Gigabit, Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 8 x RJ45 10/100/1000 Mbit/s |
| Ports SFP | 0 ou 2 (1000 ou 100/1000 Mbit/s selon version) |
| Température de fonctionnement | -40 à 75 °C (sans PoE), -40 à 70 °C (PoE) |
| Ports | 8 RJ45, 8 RJ45 + 2 SFP 1000, 8 RJ45 + 2 SFP 100/1000 |
| PoE | Sans PoE, 4 PoE, 8 PoE |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch PoE industriel ATOP EHG6400 regroupe deux modèles Gigabit non manageables : l'EHG6408 avec 8 ports RJ45 et l'EHG6410 qui y ajoute 2 emplacements SFP. Selon la version, 0, 4 ou 8 ports fournissent du PoE grâce à un élévateur de tension intégré (PoE booster) qui fonctionne dès 12 VDC.
Ce booster évite d'ajouter une alimentation 48 VDC dédiée dans l'armoire : le switch se branche sur le 12 ou le 24 VDC déjà disponible et alimente caméras, points d'accès Wi-Fi ou passerelles. Intégrateurs GTB, installateurs de vidéoprotection et exploitants y trouvent un format plat et robuste pour les coffrets de terrain. Il rejoint nos switchs PoE industriels et la gamme ATOP.
Points forts du EHG6400
- 8 ports RJ45 10/100/1000 Mbit/s, auto MDI/MDI-X, commutation Store-and-Forward
- 2 emplacements SFP 1000 Mbit/s, ou 100/1000 Mbit/s réglables sur les versions -D
- 4 ou 8 ports PoE IEEE 802.3af/at selon la référence
- Élévateur de tension : 60 W de PoE au total dès 12 VDC, 120 W de 24 à 57 VDC
- Table MAC 16K, tampon 2 Mbit, trames jumbo de 10 Ko
- Priorisation 802.1Q/p des trames critiques comme PROFINET, Ethernet économe IEEE 802.3az
- Boîtier métal IP30 plat, -40 à 75 °C sans PoE et -40 à 70 °C en PoE
- MTBF de 20,35 ans selon MIL-HDBK-217F, garantie 5 ans
Applications en bâtiment et sur site technique
- Coffret de vidéoprotection en périphérie de site : 8 caméras PoE alimentées depuis un bloc 24 VDC, remontée par fibre SFP
- Couverture Wi-Fi d'un entrepôt logistique : alimentation des bornes en plafond depuis une armoire de zone
- Armoire de télégestion d'une collectivité (station de pompage, bassin) alimentée par une source 12 VDC secourue par batterie
- Tableau GTB d'un établissement de santé ou d'enseignement : raccordement des automates, compteurs IP et écrans de supervision
- Ligne de production : îlot Gigabit PROFINET avec priorité donnée aux trames temps réel
Intégration et compatibilité
Sans configuration, l'EHG6400 transporte tous les protocoles IP du bâtiment : BACnet/IP, Modbus TCP, MQTT, SNMP, OPC UA et flux vidéo. Il respecte le marquage 802.1p des trames et sert d'abord le trafic prioritaire. Il se place en périphérie d'un cœur de réseau administré.
Les emplacements SFP reçoivent les modules ATOP 100 Mbit/s ou 1 Gbit/s, multimode ou monomode, selon la distance entre locaux. Les ports PoE alimentent par exemple une passerelle LoRaWAN PoE ou une caméra IP. Pour superviser les ports, segmenter en VLAN ou planifier le PoE, l'EHG6500 reprend le même matériel en version semi-manageable.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG64080004G (EHG6408) | 8 ports RJ45 Gigabit sans PoE | Îlot cuivre Gigabit en armoire |
| 1P1EHG64100007G (EHG6410-2SFP) | 8 RJ45 et 2 SFP 1000 Mbit/s | Remontée fibre Gigabit |
| 1P1EHG6410000AG (EHG6410-2SFP-D) | 8 RJ45 et 2 SFP 100 ou 1000 Mbit/s réglables | Raccordement à une fibre 100 Mbit/s existante |
| 1P1EHG64080005G (EHG6408-4PoE-24V) | 4 ports PoE avec élévateur de tension | Quelques caméras ou bornes Wi-Fi |
| 1P1EHG64080006G (EHG6408-8PoE-24V) | 8 ports PoE avec élévateur de tension | Coffret vidéo ou Wi-Fi dense |
| 1P1EHG64100008G (EHG6410-4PoE-2SFP-24V) | 4 PoE et 2 SFP 1000 Mbit/s | PoE avec liaison fibre Gigabit |
| 1P1EHG6410000BG (EHG6410-4PoE-2SFP-D-24V) | 4 PoE et 2 SFP 100/1000 Mbit/s | PoE sur fibre 100 Mbit/s existante |
| 1P1EHG64100009G (EHG6410-8PoE-2SFP-24V) | 8 PoE et 2 SFP 1000 Mbit/s | Armoire vidéo avec double fibre |
| 1P1EHG6410000CG (EHG6410-8PoE-2SFP-D-24V) | 8 PoE et 2 SFP 100/1000 Mbit/s | Rénovation avec fibre 100 Mbit/s |
Caractéristiques techniques
| Ports cuivre | 8 x RJ45 10/100/1000BASE-T(X), auto MDI/MDI-X |
| Ports fibre (EHG6410) | 2 x SFP 1000 Mbit/s, ou 100/1000 Mbit/s par micro-interrupteur (versions -D) |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at, 802.3az, 802.1Q, 802.1p |
| Commutation | Store-and-Forward, table MAC 16K, tampon 2 Mbit |
| Trames jumbo | 10 Ko |
| PoE | 4 ou 8 ports 802.3af/at selon version, élévateur de tension (120 W max) |
| Tension d'entrée | 12 à 57 VDC |
| Courant d'entrée (PoE booster) | 7 A max de 12 à 23 VDC, 6 A max de 24 à 57 VDC |
| Puissance maximale | 60 W de 12 à 23 VDC, 120 W de 24 à 57 VDC |
| Voyants | P1, P2, Défaut, SFP1-2, PoE |
| Boîtier | Métal IP30 |
| Dimensions (L x H x P) | 54 x 145 x 113 mm |
| Poids | 700 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 75 °C (sans PoE), -40 à 70 °C (PoE) |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité | UL 62368-1, CB IEC 60950-1, CB IEC 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032 classe A, EN 55024, EN 61000-6-2, EN 61000-6-4 |
| Chocs, chute, vibrations | MIL-STD-810G |
| MTBF | 20,35 ans selon MIL-HDBK-217F |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports, 9 à 12 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 8 x RJ45 10/100/1000 Mbit/s
- Ports SFP
- 0 ou 2 (1000 ou 100/1000 Mbit/s selon version)
- Température de fonctionnement
- -40 à 75 °C (sans PoE), -40 à 70 °C (PoE)
- Ports
- 8 RJ45, 8 RJ45 + 2 SFP 1000, 8 RJ45 + 2 SFP 100/1000
- PoE
- Sans PoE, 4 PoE, 8 PoE
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale en aluminium
- Alimentations rail DIN SDR-75-24 (24 VDC, 75 W) et SDR-240-48 (48 à 55 VDC, 240 W), à retrouver parmi nos alimentations rail DIN
- Modules SFP industriels 155 Mbit/s et 1,25 Gbit/s, multimode (550 m à 2 km) ou monomode (10 à 40 km), -40 à 85 °C, DDMI
Documentation
Questions fréquentes
Peut-on alimenter des appareils PoE avec une source 12 ou 24 VDC ?
Oui, c'est le rôle de l'élévateur de tension (PoE booster) des versions -24V. Le switch accepte 12 à 57 VDC et génère lui-même la tension PoE. La puissance totale disponible est de 60 W entre 12 et 23 VDC et de 120 W entre 24 et 57 VDC.
Quelle différence entre les versions SFP et SFP -D ?
Les versions sans suffixe D ont des emplacements SFP à 1000 Mbit/s. Les versions -D acceptent des modules 100 ou 1000 Mbit/s, la vitesse se choisissant par micro-interrupteur : utile pour se raccorder à une fibre Fast Ethernet existante.
Faut-il configurer ce switch ?
Non. L'EHG6400 est non manageable : pas d'adresse IP ni d'interface web. Pour segmenter le réseau en VLAN, activer RSTP ou programmer le PoE, choisissez l'EHG6500 : même boîtier, mêmes ports RJ45 et SFP, en version semi-manageable.
Quelle est la plage de température en fonctionnement ?
De -40 à 75 °C pour les versions sans PoE, et de -40 à 70 °C pour les versions PoE, quelle que soit la tension d'alimentation.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le EHG6400
Indiquez le nombre de ports PoE, l'option SFP et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut vérifier avec vous le budget PoE selon votre tension d'alimentation.
